木材加工用静电除尘过滤装置结构设计

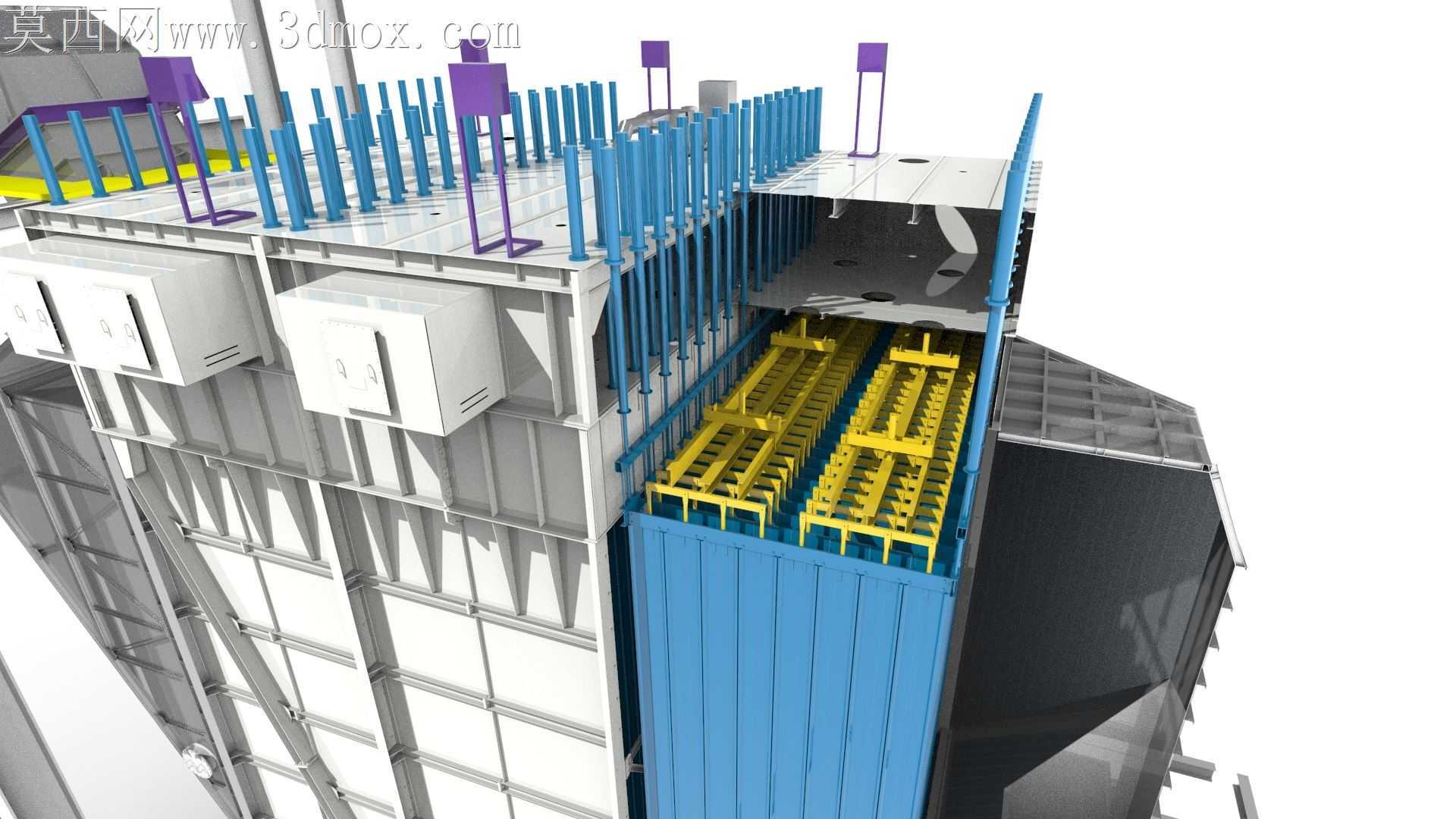

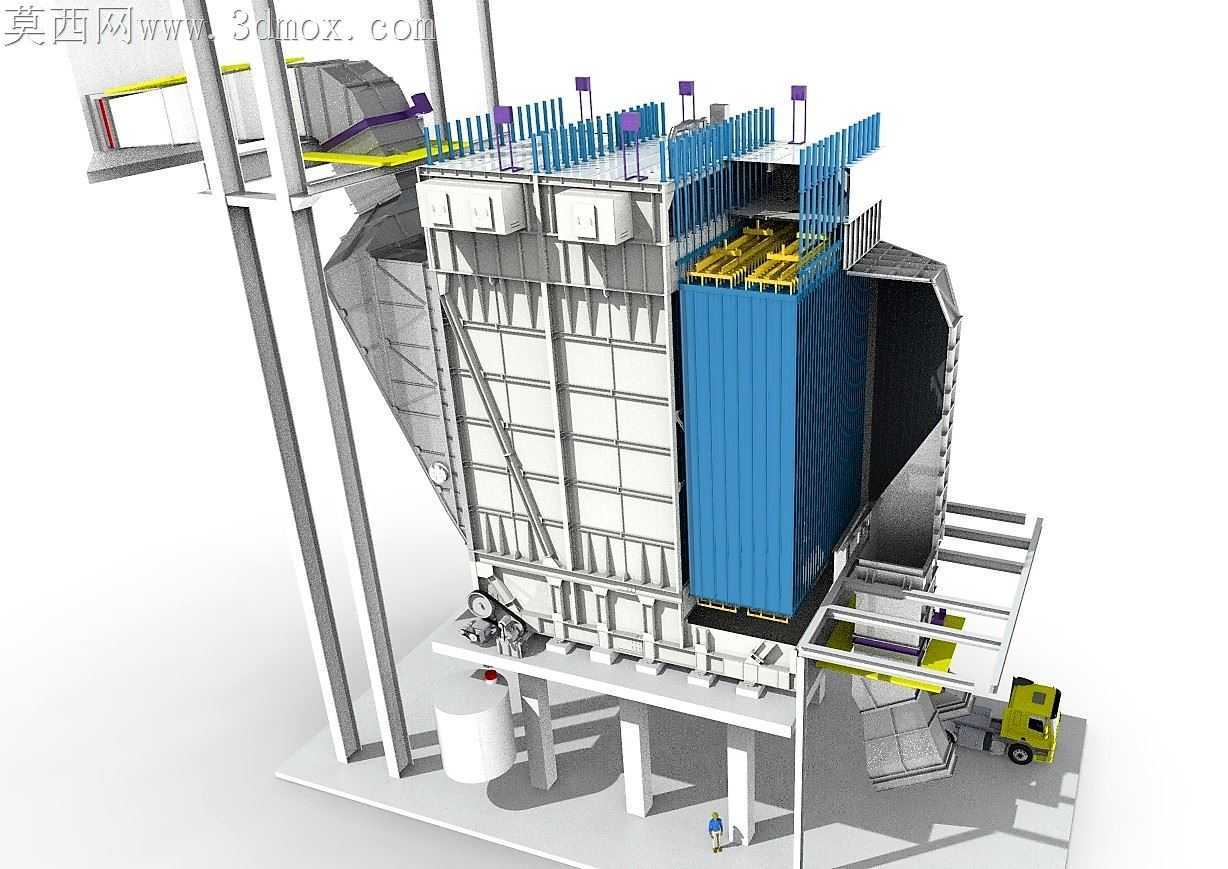

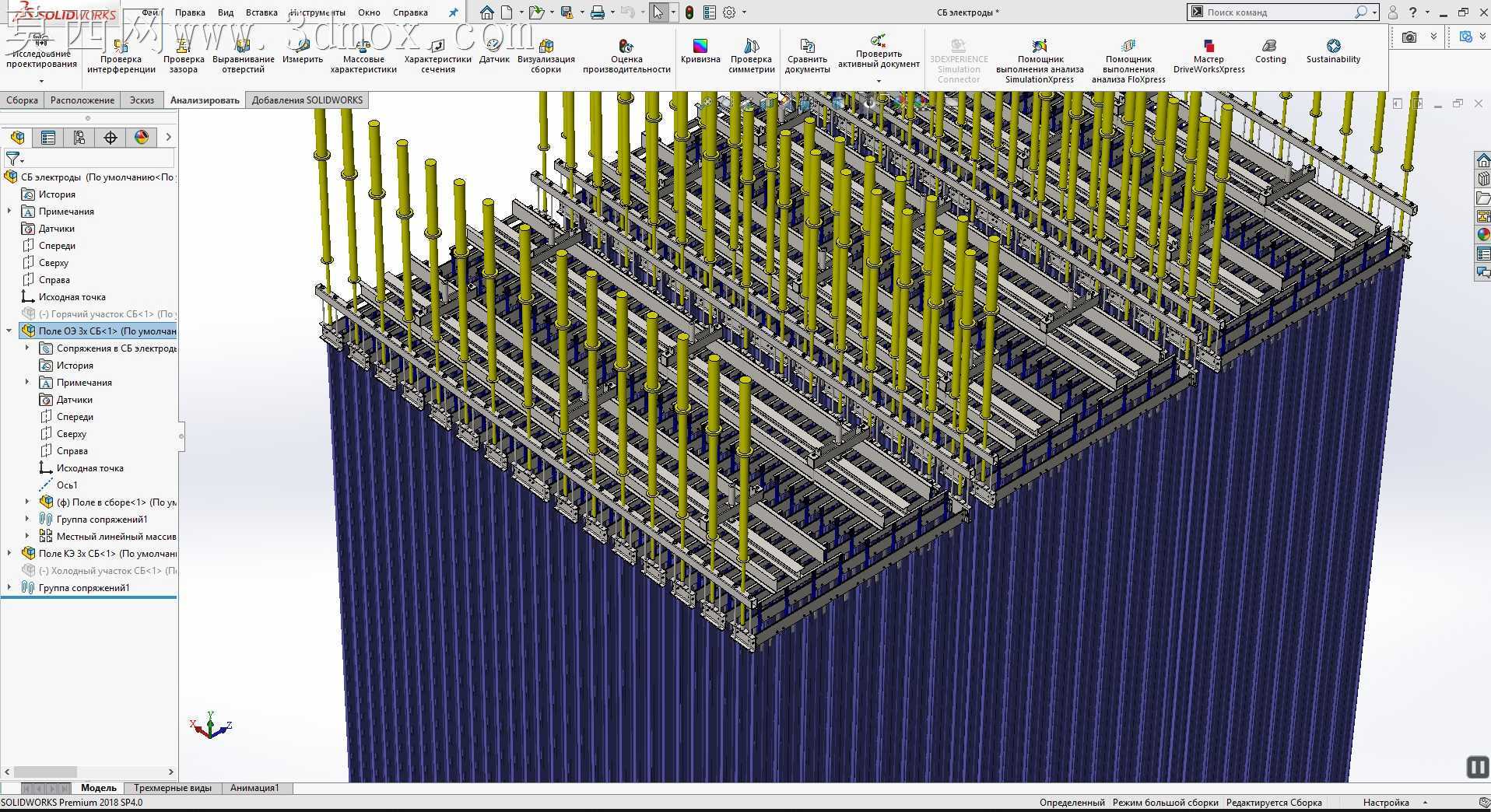

木材加工车间的木粉尘属于易燃易爆类介质，常规除尘设备常因内部流场不均出现局部积尘死角，长期运行不仅过滤效率衰减快，还存在粉尘燃爆的潜在隐患，这套ESP过滤装置的结构设计正是针对这类现场痛点做了针对性调整。设备顶部的阴极吊挂结构做了绝缘件的防积尘包覆处理，避免木粉尘附着在绝缘瓷瓶表面引发爬电故障，每个吊挂点的安装座预留了3mm的公差补偿间隙，抵消现场钢支架焊接变形带来的装配错位，不用在安装时反复切割调整支架。进风口处的气流分布板采用变孔径开孔设计，靠近进风侧的开孔率比远端低12%，让含尘气流进入电场区域时流速均匀控制在1.2m/s以内，不会出现局部流速过快冲刷阳极板、或是流速过慢导致粉尘提前沉降在灰斗入口的问题。阳极板排采用侧部振打清灰结构，振打锤的落点精准对准每块极板的撞击砧，振打力传递路径上没有多余的连接缝隙，避免长期振打出现螺栓松动脱落的问题，极板之间的间距严格控制在400mm，误差不超过2mm，防止电场放电不均影响除尘效率。下部灰斗做了内壁光滑度处理，夹角设计为65度大于木粉尘的安息角，不会出现粉尘搭桥挂壁的情况，灰斗出口配套的卸灰结构和下方运输通道的位置做了精准匹配，卸灰时粉尘可以直接落入转运车辆，不用额外增设中间输灰设备，减少现场的设备投入和运维成本。侧面的走台支架和设备主框架采用螺栓连接而非满焊，后期检修更换内部极板时可以快速局部拆解，不用大面积切割破坏主体结构，走台的格栅踏板做了防滑翻边处理，即便表面附着木粉尘也不会出现人员滑倒的风险。设备外部的护板采用模块化拼接设计，每块护板的重量控制在单人可搬运的范围内，现场安装时不需要动用大型吊装设备就能完成护板装配，护板之间的拼接缝预留了密封胶条的安装槽，投入运行后不会出现漏风导致的粉尘外溢问题。电场区域的顶部检修门做了双层密封结构，内侧设置粉尘阻挡檐，即便设备内部出现正压波动，也不会有粉尘从检修门缝隙溢出到车间环境中。
