电除尘ESP过滤器平料输送装置

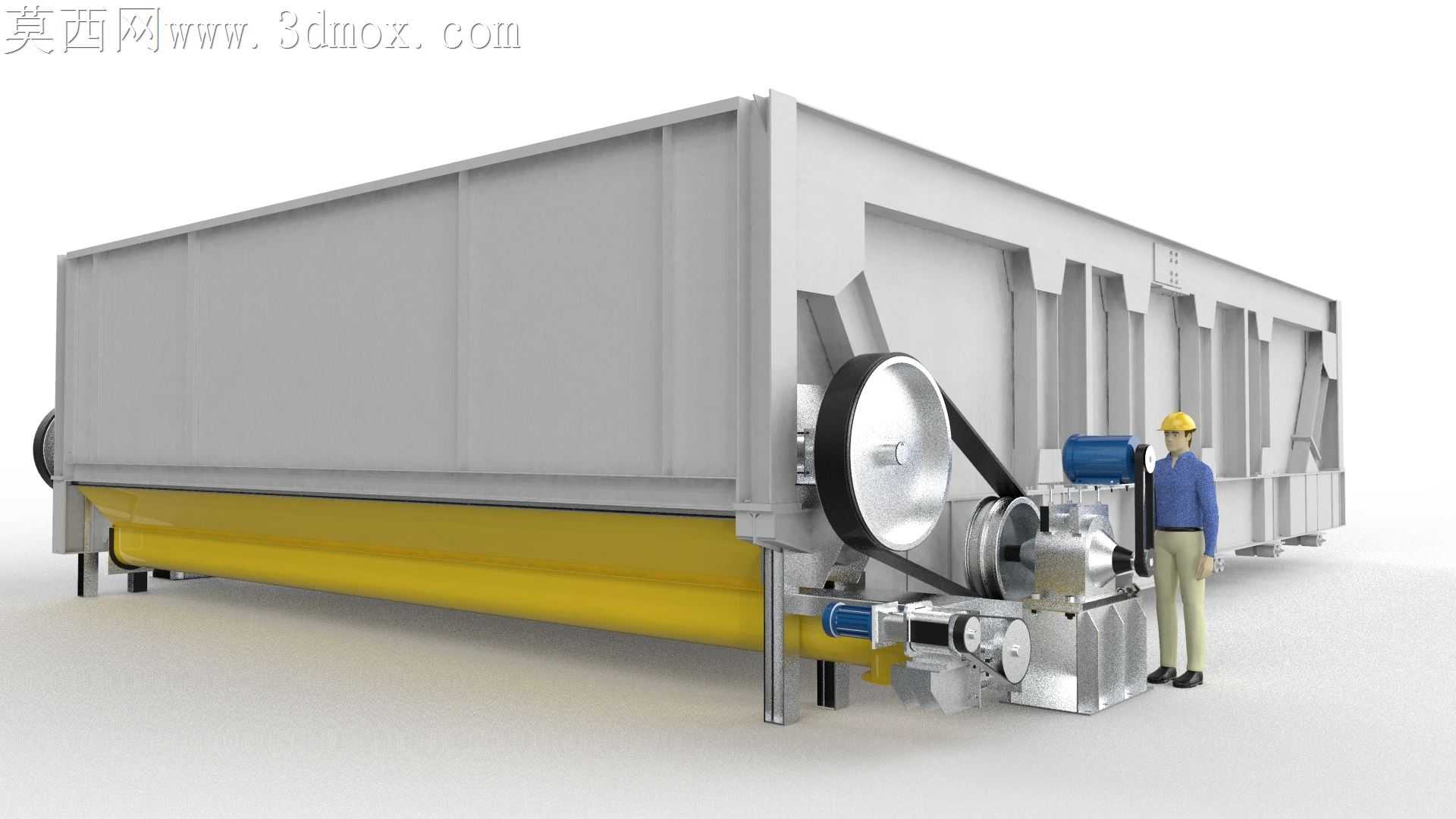

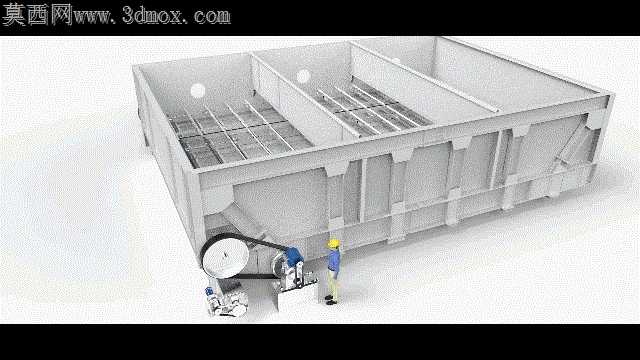

电除尘现场的灰斗输料环节，最容易出现的问题就是积灰架桥、料流偏载，连带下方输料机构过载卡滞，这套平料装置的结构设计，恰恰是冲着这些现场痛点做的适配。灰斗侧壁的加强筋没有做等距排布，靠近传动端的筋板间距收窄120mm，就是因为皮带轮、张紧机构的动载荷会持续传导到仓壁，常规等距筋板用上半年就会在焊缝位置扯出裂纹，变间距排布能把动载荷分散到相邻三块壁板上，避免应力集中在单条焊缝。下方黄色的集料槽做了1.5度的微倾斜，不是加工失误，是特意留的滑料角度，干灰的安息角普遍在35到40度之间，这个斜度既能让灰料自然滑向螺旋输料口，又不会因为坡度过大导致料流瞬间冲量太大，压停螺旋驱动电机。传动端的皮带轮做了半包式护罩，护罩和仓壁的连接没有用满焊，而是留了三个快拆螺栓位，现场更换三角带的时候不用整个拆掉护罩，松掉螺栓就能掀开护罩操作，比全封闭护罩少了七成的维保工作量。刮板输料和螺旋输料的衔接位置，特意留了8mm的装配间隙，很多同类设备这里间隙留小了，刮板带过来的大粒径灰块会直接卡进螺旋叶片和槽体的缝隙里，磨穿槽壁不说，还会扭断螺旋轴的连接销，留够间隙既能让细灰顺利落进螺旋，大粒径结块也能被刮板带到末端的排渣口，不会卡滞在衔接段。支撑腿的地脚板做了长圆孔设计，现场安装的时候不用反复撬设备对准地脚螺栓，长圆孔能有20mm的调节余量，适配安装现场的土建误差，省掉不少二次灌浆的麻烦。仓体顶部的法兰边做了外翻边处理，不是为了好看，是现场焊接上箱体的时候，外翻边能让焊枪有足够的操作空间，不会出现内侧焊缝焊不透漏灰的问题，焊渣也不会掉进仓里卡坏输料部件。传动侧的电机安装座做了腰型孔调节位，皮带张紧的时候不用撬电机，松掉固定螺栓拧调节螺杆就能精准控制皮带张紧度，避免皮带过紧磨坏轴承、过松打滑丢转。
