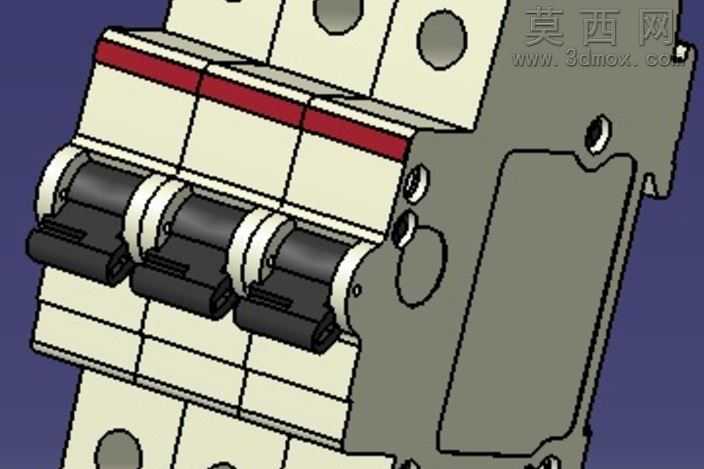

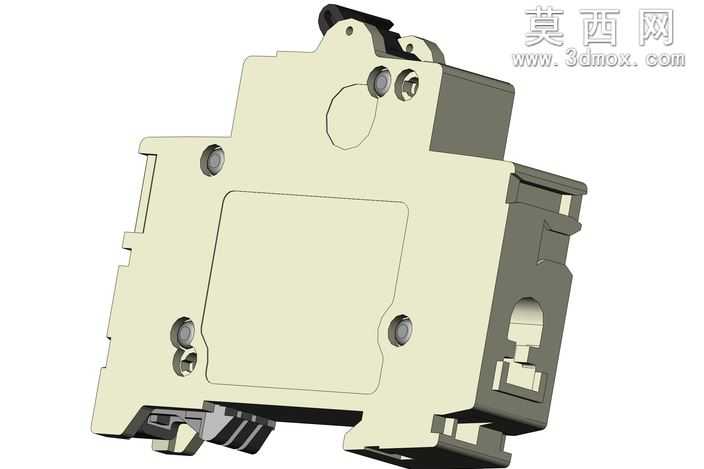

小型熔断器断路器结构三维建模设计

本作品为小型熔断器断路器的三维参数化建模成果，建模过程严格遵循实物测绘的尺寸比例，完整还原了该类低压保护电器的全部结构细节。建模阶段采用自底向上的装配设计思路，首先拆分出外壳基座、操作手柄、触头组件、灭弧结构、接线端子、锁止卡扣等独立零部件，对每一个零件进行单独的特征建模：外壳部分通过拉伸、切除、圆角等基础特征构建出主体轮廓，精准还原了壳体表面的安装孔位、卡扣槽、散热凹槽以及标识区域的结构细节，对壳体边缘的装配止口、卡扣配合位做了公差适配的结构处理，保证装配后各部件的贴合度符合实物装配逻辑。操作手柄部分还原了扳动角度的限位结构、与内部机构联动的卡槽结构，手柄表面的防滑纹理通过阵列特征实现，还原了实物的操作触感设计。内部的触头支持、熔断组件安装位、脱扣机构的联动结构都做了精细化建模，对金属嵌件、固定螺丝等小零件也按照实际规格还原了螺纹、头部槽型等细节，所有运动部件的配合间隙都参考实物参数设置，可直观演示手柄扳动、触头分合的动作过程。材质渲染阶段，对壳体的米黄色阻燃塑料材质做了哑光质感调整，还原了热固性塑料的细微颗粒质感；金属部件区分了镀锌钢板的银灰色哑光金属质感、铜质接线件的暖金属光泽、弹簧部件的亮面金属质感，不同材质的粗糙度、反射率参数都经过反复调试，渲染效果贴近实物的视觉观感。整体模型结构完整，分件清晰，既可以用于低压电器结构教学演示，也可作为配电系统三维布局的元器件素材使用，模型的装配层级清晰，各零件可单独导出用于结构拆解分析，完整呈现了小型熔断器断路器从外部造型到内部联动机构的全部设计细节，还原了该类产品兼顾安装便捷性、操作可靠性、防护安全性的设计特点。
