ABB工业机器人IRC5PMC驱动模块结构

　　在工业机器人控制系统的硬件架构里，驱动单元是连接主控制器与伺服电机的核心功率转换部件，IRC5系列作为ABB主流的机器人控制柜平台，其PMC驱动模块承担着多轴运动的功率输出、电流闭环控制、故障反馈等核心功能，是整套机器人系统实现精准轨迹运动的硬件基础。从现场应用场景来看，这类驱动模块多安装在机器人控制柜的标准安装槽位内，紧邻主控单元与电源分配模块，通过背部的快插连接器与柜内背板总线完成动力、通讯的连接，前端预留的操作拉手方便运维人员在不停拆柜内整体布线的情况下完成模块的抽拉更换，适配汽车焊装、物料搬运、机加工上下料等多场景下的快速运维需求，减少产线停机等待时间。

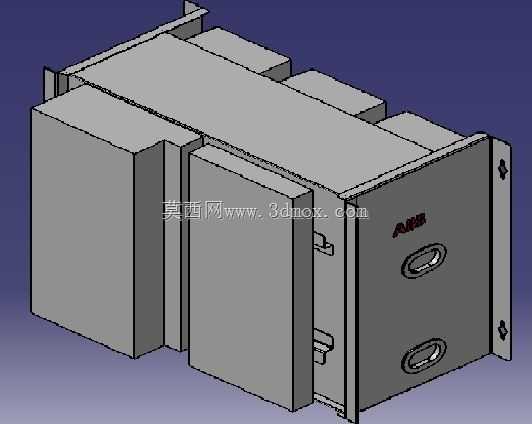

　　从结构设计思路来看，该模块采用了标准的欧式插箱结构，整体外壳采用镀锌钢板冲压成型，兼顾电磁屏蔽性能与结构强度，模块侧面设计有导向滑轨结构，与控制柜内的安装导轨配合，可保证模块插入过程中连接器的精准对位，避免插针歪斜导致的接触不良问题。模块正面的两个椭圆形拉手采用内嵌式设计，不会额外占用柜内的前部操作空间，拉手旁预留的状态指示灯安装位可直观反馈模块的供电、运行、故障状态，运维人员无需打开控制柜柜门即可快速判断模块工作状态。外壳表面的散热筋结构与模块内部的功率器件安装基板直接贴合，可将IGBT等功率元件工作时产生的热量快速传导到外壳表面，通过控制柜内的强迫风冷气流带走热量，保证模块在额定负载下长期工作的温度稳定性，避免过热触发的过温保护停机。

　　从安装边界与尺寸适配来看，该模块的宽度适配IRC5控制柜的标准槽位宽度，多块同规格驱动模块可并排安装在柜内的安装仓内，模块之间预留有标准的通风间隙，保证风冷气流可以顺利通过每块模块的散热表面。模块背部的连接器分为动力回路、控制回路、安全回路三个独立分区，不同功能的连接器采用不同的防呆结构，可从根源上避免安装过程中的错插问题，降低现场安装的出错概率。模块的安装深度与控制柜内的安装仓深度完全匹配，插入到位后前端面板与控制柜柜门的内侧预留有安全距离，不会出现柜门关闭时挤压模块线缆的问题。

　　从实际功能特性来看，该驱动模块可支持多轴伺服电机的闭环控制，接收主控单元发出的运动指令后，实时调整输出到伺服电机的三相电流，完成位置环、速度环、电流环的三层闭环控制，同时将电机的编码器反馈信号、温度信号、故障信号实时回传给主控单元，当出现过流、过压、编码器异常等故障时，模块可在毫秒级时间内触发安全停机机制，切断动力输出并上传故障代码，保障机器人本体与周边设备的运行安全。模块内部的电流采样电路采用高精度霍尔传感器，可实现输出电流的精准检测，保证低速大扭矩输出场景下的电流控制精度，满足机器人重载作业时的力矩输出需求。在结构细节上，模块外壳的拼接处采用导电泡棉填充，保证整个外壳的电气连续性，满足工业现场的电磁兼容要求，避免柜内其他电气元件的电磁干扰影响驱动模块的信号采集精度，同时也防止模块自身的功率开关产生的电磁辐射干扰主控单元的正常通讯。模块前端面板上的标识区域采用激光刻印工艺，标注模块的型号规格、接口定义、接线提示，长期使用不会出现标识磨损脱落的问题，方便多年后运维人员的检修识别。
