带安全防护围栏的双工位焊接工作站

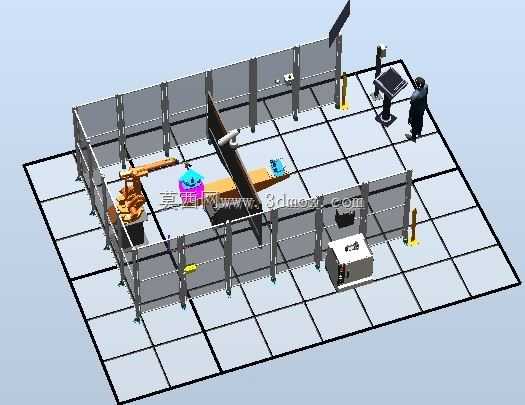

　　这套焊接作业单元的布局，完全围绕车间实际焊接作业的安全规范与生产节拍来搭建，外围采用铝型材搭配金属防护网组成封闭式围栏，将焊接作业的弧光、焊渣飞溅完全隔离在作业区域内，避免无关人员误入造成灼烫、弧光伤眼等职业伤害，围栏上预留的检修门位置配套安全联锁触发装置，一旦门体被非正常开启，整站设备会立即触发急停，切断机器人动力输出，从硬件层面保障人员安全。围栏内部的作业区采用双工位变位机布局，两个工位可交替完成工件上下料与焊接作业，当其中一个工位的工件处于机器人焊接流程时，操作人员可在另一侧工位完成已焊工件的拆卸与待焊工件的装夹定位，完全消除机器人等待上下料的空程时间，将单工位作业的等待节拍压缩近40%，适配中小批量结构件的连续焊接生产需求。

　　单元内配置的多轴工业焊接机器人，安装底座固定在工位侧方的混凝土地基安装位上，作业覆盖半径完全覆盖两个变位机工位的所有焊缝位置，无需额外增加机器人外部行走轴即可完成全位置焊接动作，机器人末端配套焊枪夹持机构与焊枪防撞传感器，一旦焊枪与工件、工装发生意外碰撞，会立即触发停机保护，避免焊枪枪颈、机器人关节轴受碰撞载荷损坏。变位机的工装安装面预留标准化T型槽与定位销孔，可根据不同焊接工件的外形快速更换适配的焊接夹具，无需重新加工变位机安装台面，缩短不同批次产品换型的调试周期。围栏外侧设置的人机操作终端，安装在可旋转的悬臂支架上，操作人员站在围栏外即可完成程序调用、焊接参数调整、工位切换确认等操作，

　　终端旁设置的三色警示灯可实时显示设备运行状态：绿色为正常作业、黄色为待料/调试、红色为故障停机，现场人员可远距离快速识别设备状态。单元内部还配套焊枪清枪剪丝机构，固定在机器人作业半径内的空闲位置，每完成预设数量的焊缝焊接后，机器人会自动移动到清枪位完成焊枪喷嘴清理、焊丝剪断、硅油喷涂动作，避免焊渣堆积在喷嘴处造成焊接保护气紊乱，减少焊接气孔、焊穿等缺陷的产生。整套工作站的地面安装边界，在布局时就预留了周边物流通道的安全距离，围栏外侧距离车间主通道保留不小于1.2米的人员通行与工件转运空间，围栏底部与地面的间隙控制在10厘米以内，防止小型工具、焊渣从间隙滚出到通道区域。焊接作业产生的焊烟收集口，预设在变位机侧方的围栏立柱位置，

　　可直接对接车间集中焊烟除尘系统，无需后期额外改造管路，满足焊接车间的职业健康环保要求。从建模细节来看，所有铝型材围栏的连接角件、地脚调节盘、安全门的合页与锁扣都按照实际选型的标准件尺寸建模，变位机的回转支撑、伺服电机安装位、机器人底座的地脚螺栓孔位都预留了准确的安装尺寸，设计人员在做整线布局时可直接调用该模型，快速完成车间焊接产线的排布，无需重新核对各部件的安装干涉问题，也可直接参考该模型的布局逻辑，根据自身工件的尺寸、焊缝分布调整工位间距与机器人选型，适配不同规格结构件的焊接生产需求。
