菱形带座外球面调心轴承结构设计

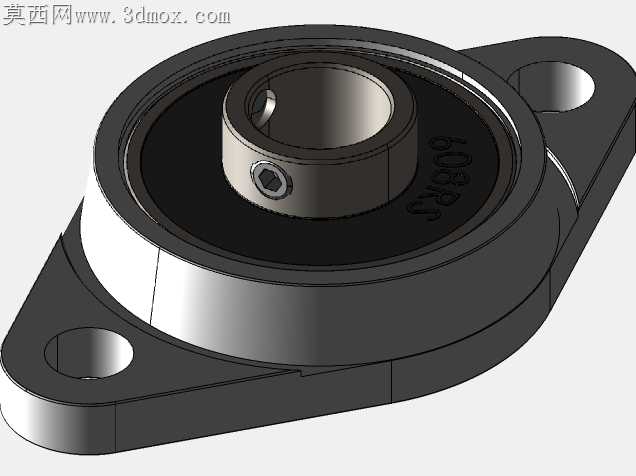

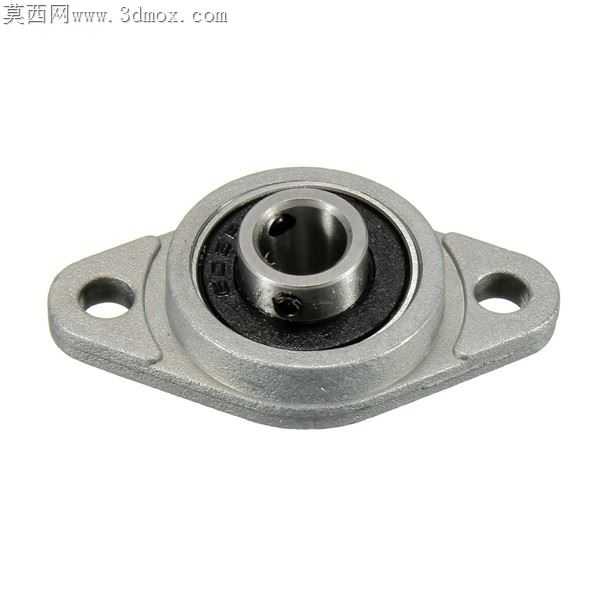

轻载传动场景里常规立式轴承座常出现安装孔位对位偏差导致的轴承内圈憋劲问题，轴系运转几百小时就会出现滚道点蚀、锁紧螺钉松脱的故障，这款菱形法兰结构的带座轴承，恰恰是针对这类窄安装空间、安装基准易存在偏差的工况做的结构适配。两个安装耳采用对称菱形切边设计，相比圆形法兰座能减少近三成的安装占位空间，安装孔做了沉头锪平处理，能让内六角螺栓头完全沉入座体平面，不会突出座体干涉周边的管线或相邻传动件，沉头孔的深度公差控制在0.1mm以内，避免螺栓锁紧时因为接触面倾斜带来的座体附加应力。锌合金压铸的座体和轴承外圈的配合面没有做整周过盈设计，而是留了0.02-0.03mm的间隙配合量，搭配外球面轴承的球面外圈结构，能补偿轴系安装时最大2度的角度偏差，哪怕安装面存在轻微的平面度误差，或是传动轴出现少量挠曲变形，轴承滚道也能保持均匀的接触应力，不会出现局部载荷集中的问题。内圈伸出端的两个锁紧螺钉采用错位90度的排布方式，相比同排布置的锁紧结构，锁紧后对轴的抱紧力更均匀，不会出现轴被顶偏导致的内圈倾斜问题，螺钉孔口做了倒角处理，避免锁紧时螺钉孔口的毛刺卡滞螺钉，导致锁紧力矩虚标。座体和轴承外圈的结合缝处预留了微小的储脂槽，日常维护时加注的润滑脂能顺着缝隙渗入滚道接触面，不会因为座体和外圈贴合过紧导致润滑脂无法进入摩擦面。两个安装耳的过渡位置做了大圆弧过渡，没有尖锐的应力集中棱角，压铸成型后不需要额外做去毛刺工序就能直接使用，安装耳的厚度比同规格圆形座薄1.5mm，但通过菱形的力臂分散设计，螺栓锁紧时的座体变形量比圆形座还小0.05mm，不会因为锁紧力过大导致座体抱紧外圈，卡死轴承的调心功能。轴承内圈的内孔做了轻微的导入倒角，穿轴时不会刮伤轴表面的防锈层，内圈端面和锁紧螺钉的接触位置做了局部淬火处理，硬度达到HRC45以上，反复拆装锁紧螺钉也不会出现螺钉坑凹陷变形的问题，能多次重复拆装使用，适合实训设备、小型输送线这类需要频繁调整轴系位置的场景。
