立式16pinType-C接口连接器结构设计

　　在消费电子、工业控制设备的板端连接场景里，立式16pinType-C接口是当前应用覆盖极广的板载连接部件，不同于卧式贴装的接口形态，立式结构的设计初衷是适配设备内部垂直方向的走线布局，减少PCB板水平方向的空间占用，尤其在轻薄化手持设备、紧凑式工业采集终端的主板堆叠设计中，这类立式接口能让外接插头从设备壳体垂直方向插入，避免线缆弯折带来的内部空间挤占问题。从功能特性来看，这款16pin的Type-C接口支持5A大电流传输，匹配7025规格的接触端子，端子接触区域采用镀金处理思路，在建模阶段就需要考虑端子与胶芯的配合过盈量，既要保证多次插拔后接触电阻稳定，也要避免过盈量过大导致胶芯组装时出现开裂风险。

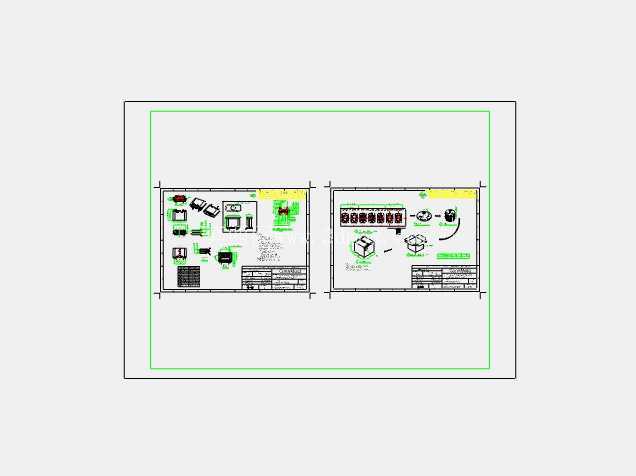

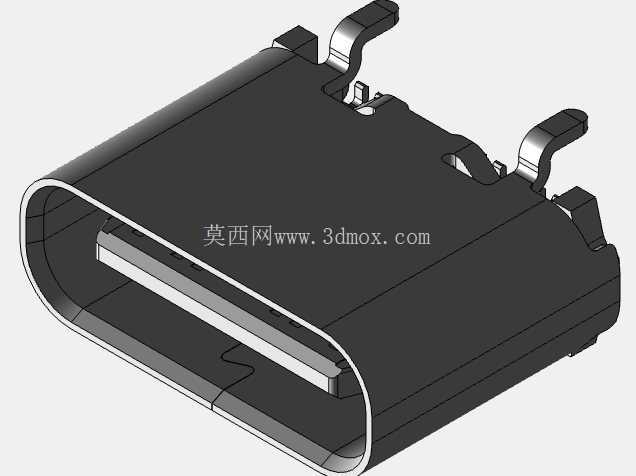

　　接口的金属外壳采用拉伸成型结构，两侧设计的插脚用于穿过PCB板的定位孔后进行波峰焊固定，外壳底部的两个支撑脚在建模时需要严格控制共面度，公差带控制在0.1mm以内，否则过炉焊接时会出现虚焊、接口倾斜的问题，直接影响后续插头的插拔顺畅度。设计过程中，首先要明确接口的安装边界：立式结构的总高度需要匹配设备壳体的开口深度，外壳的外形圆角、插接口的导向斜面都要符合Type-C规范的通用尺寸要求，插接口内部的胶芯定位槽要保证公头插入时的导向行程足够，不会出现插偏导致端子弯折的情况。

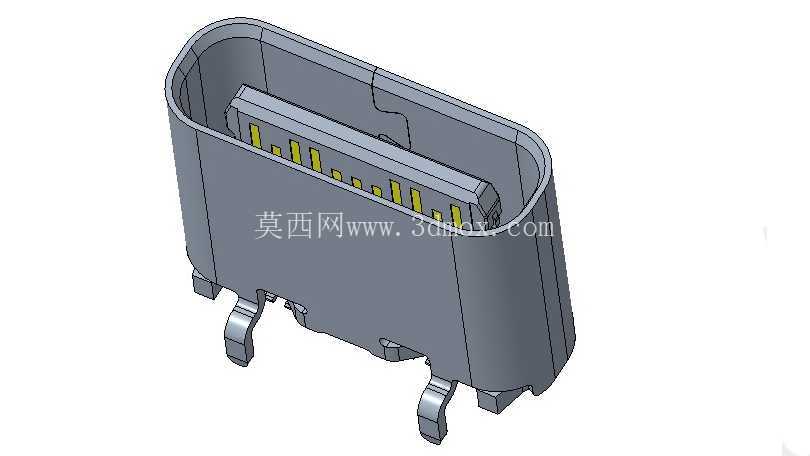

　　端子的排布按照16pin的定义分为上下两排，每排8个接触点，建模时需要区分电源pin、信号pin、接地pin的宽度差异，电源pin因为要承载大电流，铜材厚度和接触宽度都比信号pin更大，接地pin则需要与金属外壳做导通设计，在接口组装时通过弹片接触实现外壳接地，降低信号传输时的电磁干扰。在实际设备选型中，这类立式接口常被用于快充适配器、桌面式数据采集终端、小型工控主板的对外连接端口，相比传统的MicroUSB接口，它支持正反插，用户操作时不需要辨别插头方向，5A的载流能力可以满足大功率快充的需求，同时保留了USB2.0及以上的信号传输能力，兼顾充电与数据传输的双重需求。

　　建模时需要重点关注几个配合尺寸：金属外壳与胶芯的卡扣配合量，外壳上的卡点要刚好卡入胶芯的定位凹槽，组装后不能出现松动；端子伸出胶芯接触区的高度，要保证公头插入后接触压力在规范要求的范围内，接触压力过小会导致充电时接触不良发热，压力过大则会增加插拔力，降低用户使用体验；插脚的长度要匹配PCB板的厚度，伸出PCB板背面的焊脚长度控制在1.2-1.5mm，既能保证焊锡的浸润面积，也不会因为焊脚过长导致焊盘连锡。另外，接口的金属外壳边缘需要做倒角处理，避免组装时划伤操作人员或者设备内部的线材，插接口的入口处做0.3mm的导向圆角，即使公头插入时有轻微偏移，也能顺着圆角滑入正确位置，减少端子被撞弯的失效概率。在结构强度验证的建模阶段，还要模拟插头插拔10000次后的端子变形量，确保端子的弹性变形在材料的屈服强度范围内，不会出现塑性变形导致接触失效，外壳的插拔受力方向要与PCB板的固定点形成稳定的受力结构，避免插拔力直接作用在焊盘上导致焊盘脱落。
