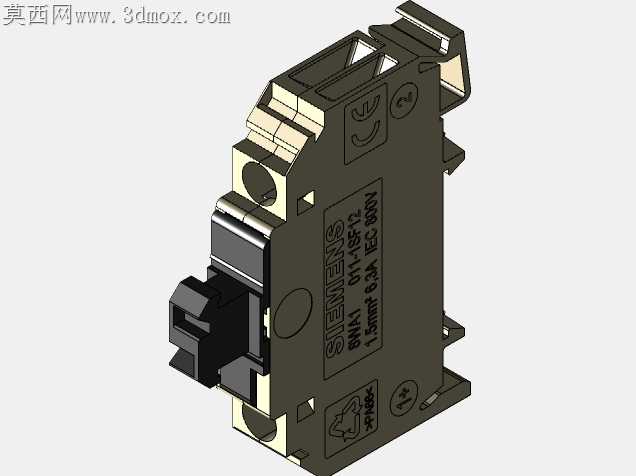

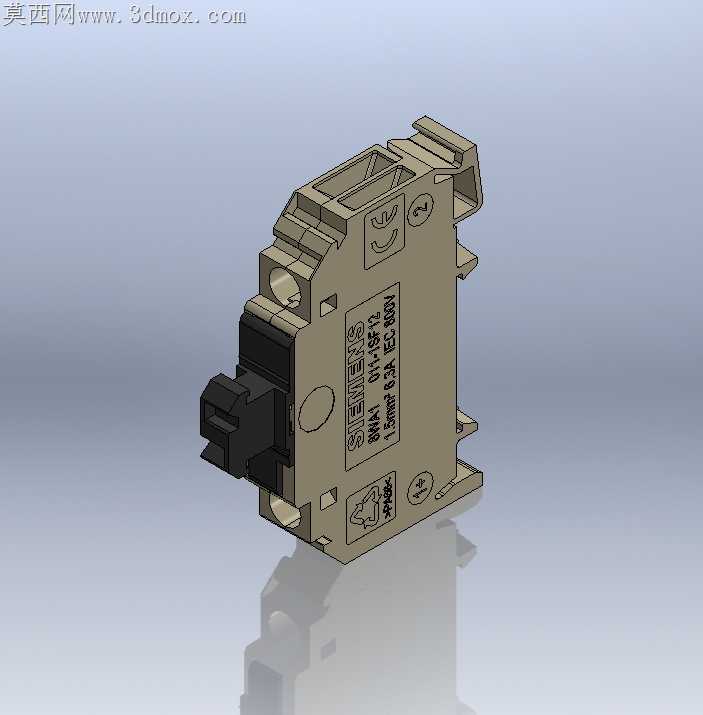

西门子小型导轨式熔断器底座结构设计

低压配电回路里的熔断器底座，常年要面对柜内积尘、接线拉扯、频繁换熔芯的工况，很多廉价底座用不了两年就出现导轨卡爪断裂、接线端子滑丝、熔芯接触片氧化发热的问题，根源都在结构设计没考虑长期使用的形变余量。这款西门子熔断器底座的卡接结构做了很巧的应力分散设计，导轨卡槽的两个弹性卡爪没有做整面薄壁结构，而是在卡爪根部加了两道0.3mm的卸力凹槽，卡入标准35mmDIN导轨的时候，形变应力会顺着凹槽分散到两侧的加强筋上，不会集中在卡爪根部反复弯折产生疲劳断裂，哪怕现场运维反复拆装十几次，卡爪的夹持力也不会出现明显衰减。接线端的压线结构没有用常见的平垫片压接，而是做了带防滑齿的U型压线框，导线插入后拧紧螺丝，压线框会均匀包裹住线芯，不会像平垫片那样把多股线芯压散，也能避免长期受温度变化影响出现接线松动，6平方毫米以下的硬线、软线都能压接牢固，不会出现虚接发热的隐患。熔芯安装腔的侧壁做了两道导向筋，更换熔芯的时候不用刻意对准位置，顺着导向筋推到底就能卡紧接触片，接触片的材质用的是镀锡锡磷青铜，弹性持久还抗氧化，大电流通过时的接触电阻比普通黄铜接触片低40%左右，长期满负荷工作也不会出现接触面过热烧蚀的问题。底座外壳的爬电距离做了冗余设计，相邻接线端子之间的隔筋高度比常规底座高2mm，哪怕柜内湿度偏高、积尘较多，也不会出现极间飞弧短路的问题，外壳材质选用的是阻燃PA66，抗冲击性强，螺丝刀误碰也不容易敲裂，表面的哑光纹理还能减少柜内光线反射，运维巡检时更容易看清端子标识。侧面的连锁卡扣可以和同规格的多个底座并排拼接，拼接后相邻底座之间没有明显缝隙，装在柜内整齐美观，也不会因为柜内布线拉扯出现单个底座移位的情况，每一处细节都对应了现场使用的实际痛点，没有多余的花哨设计。
