压铸模具用异形连接锁扣结构设计

在压铸生产的工装配套体系里，这类异形锁扣结构是模具开合定位、辅助锁模环节里容易被忽略但直接影响生产稳定性的小零件，很多车间在调试铝合金、锌合金压铸模具时，都会遇到侧抽芯滑块定位不稳、合模后辅助锁止件受力变形的问题，这类结构就是针对这类工况做的适配设计。从实际使用场景来看，这类零件一般安装在压铸模具的动模侧抽芯滑块端部，或者是模具分型面的辅助定位位置，替代传统的圆柱形锁销，在开合模过程中配合斜导柱完成滑块的到位锁止，避免压射过程中金属液冲力导致滑块移位，进而产生铸件飞边、尺寸超差的问题。

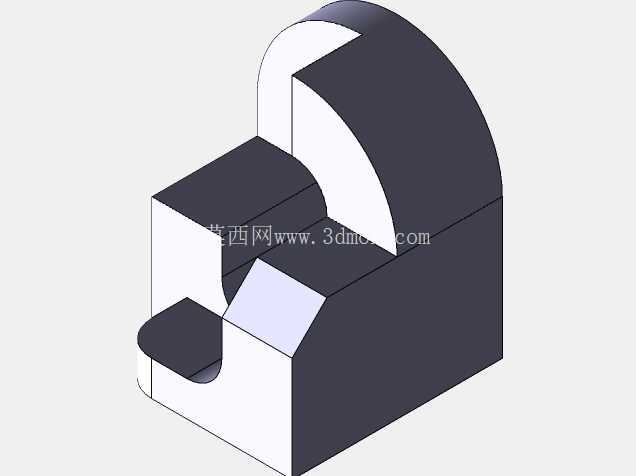

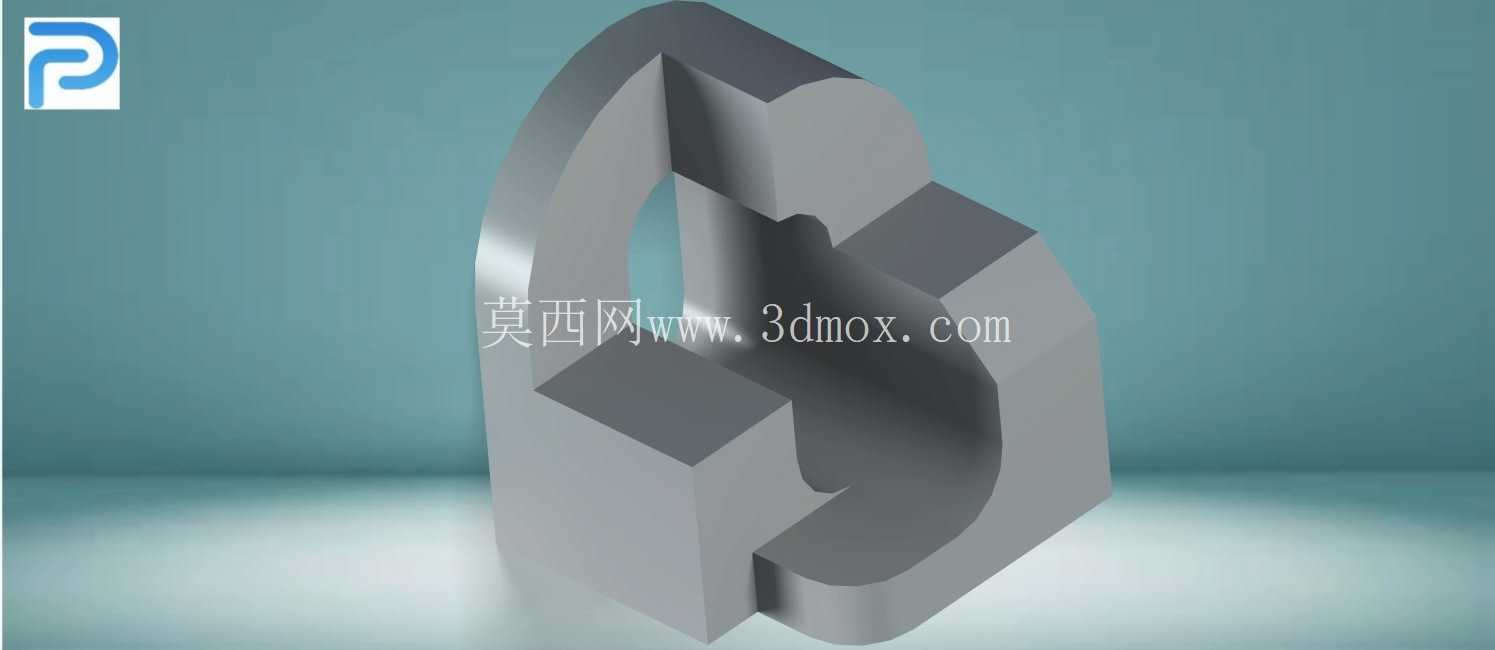

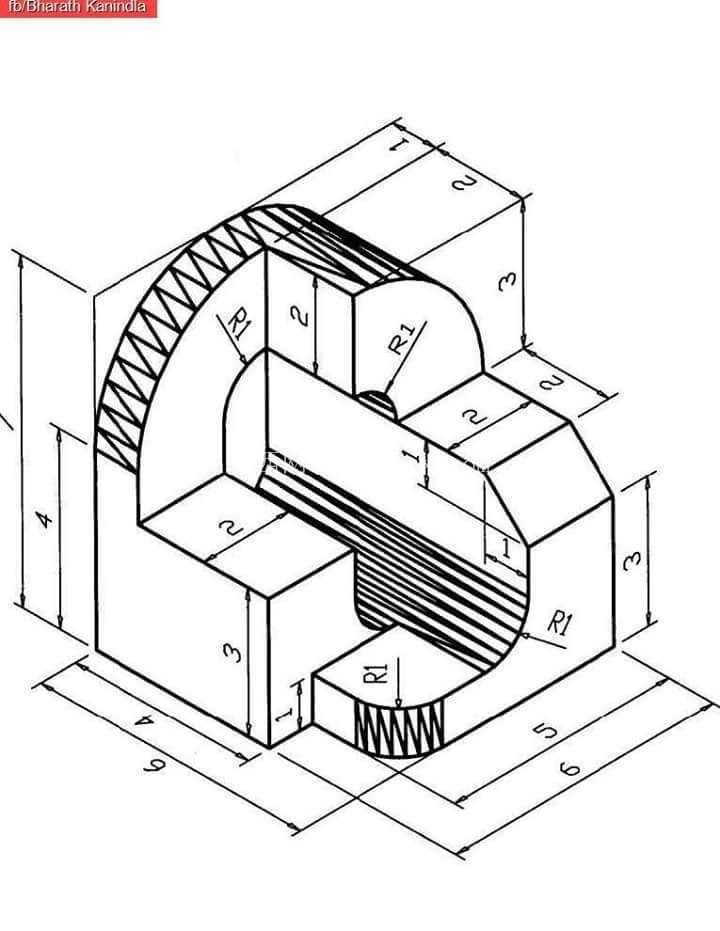

设计这类结构的时候，首先要考虑的是压铸工况下的受力边界，压射时金属液对滑块的侧向冲击力通常在数吨级别，所以结构的受力面做了圆弧过渡的加厚处理，没有采用直角拼接的结构，避免应力集中导致零件在反复冲击下出现开裂。整个零件的外形是半包围的钩状结构，内侧的弧形面是和模具上的定位销配合的工作面，加工时这个面的粗糙度需要控制在Ra1.6以内，保证锁止时的贴合度，不会出现晃动间隙；外侧的两个直角凸台是和滑块安装槽配合的定位面，安装时直接嵌入滑块预制的卡槽内，不需要额外做焊接或者螺栓固定的冗余设计，拆装更换的时候只需要从滑块侧面抽出即可，能大幅减少模具维护的停机时间。

从安装边界来看，这类零件的整体厚度控制在20mm到35mm区间，适配市面上多数160吨到400吨压铸机的配套模具滑块尺寸，安装槽的配合公差选H7/m6的过渡配合，既不会因为间隙过大导致锁止晃动，也不会因为过盈量太大导致拆装困难。结构上特意做了不对称的缺口设计，这个缺口不是工艺减重的冗余结构，而是开合模过程中给斜导柱预留的避让空间，当斜导柱带动滑块完成抽芯动作时，锁扣会随着滑块移动，这个缺口刚好避开斜导柱的回程路径，不会出现运动干涉。很多新手设计这类锁扣的时候容易把整体做成对称结构，要么是安装后和周边的模具零件产生干涉，要么是受力面的接触面积不够，用不了几百模就出现压溃变形。

实际生产验证中，这类结构的锁止接触面比传统圆柱销大30%左右，单位面积承受的压应力更小，在连续压铸的高温工况下，零件选用H13模具钢经淬火处理后，硬度能达到HRC48-52，抗热疲劳性能更好，不会因为反复接触200度左右的模具温度出现早期软化。零件顶部的圆弧面做了15度的导入倒角，合模时定位销能顺着倒角顺利滑入锁止位，即使模具合模存在微小的位置偏差，也能通过倒角完成导向定位，不会出现硬碰撞导致零件磕损。另外结构底部的平面是安装基准面，加工时需要和两个侧定位面保证垂直度公差在0.02mm以内，否则安装后锁扣会出现歪斜，导致锁止不到位，影响模具的合模精度。

在压铸生产的换模调试环节，这类标准化的锁扣零件可以直接替换不同模具上的同规格易损件，不需要针对每套模具重新设计加工，能大幅降低工装备件的库存种类。很多车间之前采用自制的焊接锁扣，往往因为焊接应力导致零件变形，使用过程中容易断裂，这种整体铣削成型的结构没有拼接焊缝，整体强度更高，能承受反复的开合模冲击，使用寿命比焊接件高两倍以上。设计时还特意考虑了废料排出的问题，锁扣内侧的弧形槽底部做了微小的倾斜面，压铸过程中溅入的少量铝屑、脱模剂残渣会顺着斜面滑落，不会积存在锁止接触面里，避免因为杂物垫起导致锁止间隙变大，影响铸件的成型精度。
