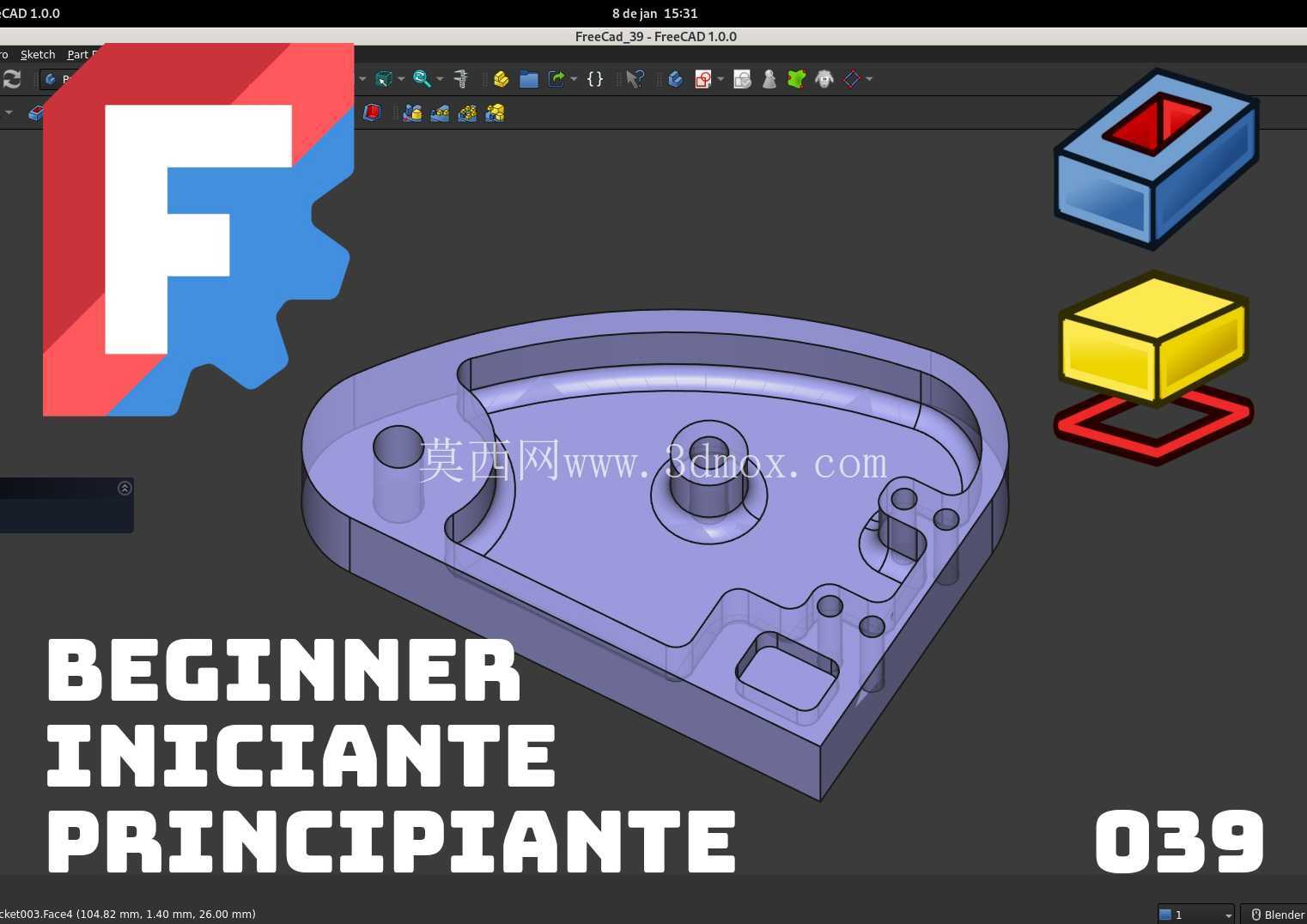

FreeCAD入门练习异形安装基座结构

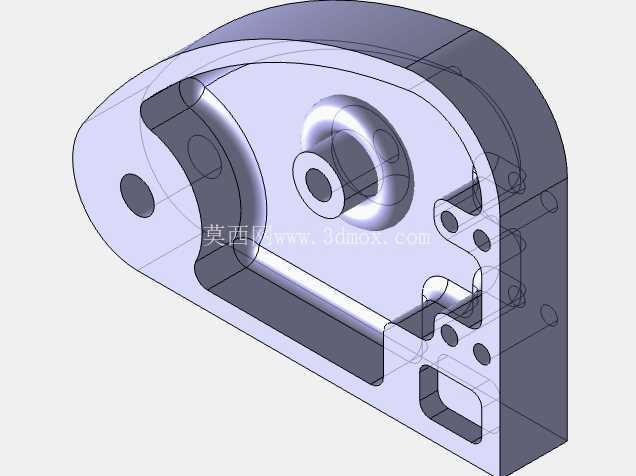

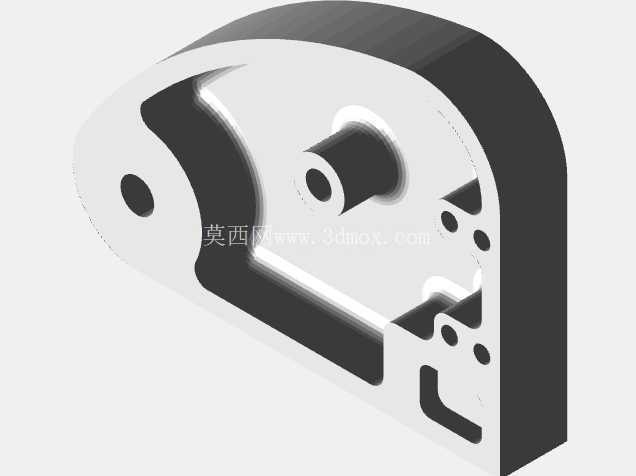

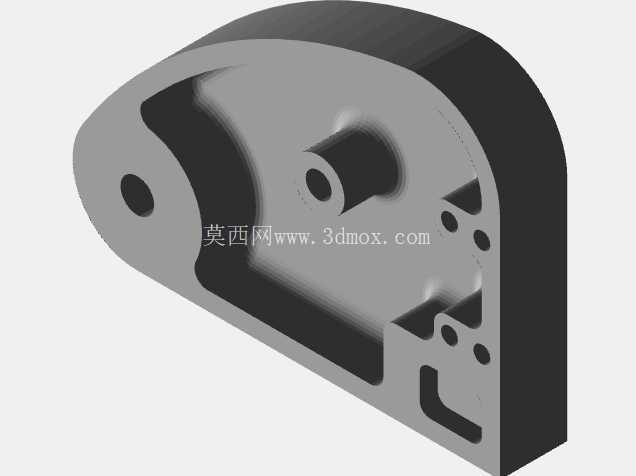

　　主体轮廓采用不规则的切角三角形布局，是根据设备内部的预留安装空间做的适配设计，三个边角都做了圆弧过渡处理，既避免锐边在装配时划伤操作人员或者线材绝缘层，也能减少注塑或者铣削加工时的应力集中问题，避免零件在长期使用过程中出现边角开裂的情况。基座上的安装位做了分级设计，中心位置的凸台圆柱是核心定位结构，用来和设备主体的定位柱做间隙配合，装配时可以快速卡入定位，不需要反复调整位置，凸台中心预留的通孔用来穿装固定螺丝，锁附后可以保证整个基座不会出现横向窜动。这款异形安装基座属于入门级机械结构练习案例，对应小型机电设备内部的承载安装场景，常见于桌面级小型检测设备、便携式工控终端的内部支撑结构，用来固定小型电路板、微型传感模块这类轻量化功能组件，不需要承受大载荷冲击，但对安装位的位置精度有明确要求，避免后续装配出现元器件干涉、接线空间不足的问题。从结构设计逻辑来看，整个基座采用一体化板式结构，没有额外拼接组件，减少了装配工序，也降低了小型结构件的加工误差累积。

　　沿着基座内侧边缘设置的弧形凸起筋位，一方面是提升整个薄板零件的结构强度，避免零件在受力时出现翘曲变形，另一方面这个筋位刚好可以贴合待安装的圆形电路板边缘，起到辅助限位的作用，不需要额外增加压片就能限制电路板的径向位移。基座右侧区域分布的几个不同尺寸的沉孔与方形凹槽，分别对应不同规格的电子元件安装位，沉孔设计可以让螺丝头部完全埋入零件表面以下，不会突出平面影响上层组件的安装，方形凹槽则是用来嵌入方形的接线端子座，凹槽的深度刚好和端子座的厚度匹配，装配后端子座表面和基座平面齐平，节省内部的垂直安装空间。靠近基座侧边的几个小圆孔是走线预留孔，孔径刚好可以穿过常规的信号线材，孔边同样做了倒角处理，避免穿线时割破线材外皮造成短路隐患。

　　从安装边界来看，整个基座的厚度控制在常规小型结构件的通用尺寸范围内，所有安装孔的中心距都按照通用小型机电组件的安装标准设置，不需要额外定制连接件就可以和市面上常规的小型工控元件适配。建模过程中需要重点关注各个特征的草图约束逻辑，比如弧形筋位的曲率要和主体轮廓的弧度保持平行，避免出现壁厚不均的问题，不同安装孔的位置要和对应元器件的安装尺寸严格匹配，凸台的高度要根据上层组件的间隙要求设置，过高会导致组件安装后出现间隙，过低则会让定位失效。

　　这类练习结构虽然复杂度不高，但覆盖了机械零件设计中最常见的凸台、沉孔、筋位、凹槽、倒角等特征，能帮助初学者快速掌握三维建模中草图绘制、特征拉伸、布尔运算、倒角处理的基础操作逻辑，同时理解结构设计中装配适配、强度提升、空间避让的核心思路，避免建模时只关注外形而忽略实际装配的可行性。在实际加工场景中，这类小尺寸基座如果是小批量试制可以采用3D打印的方式制作，批量生产时则可以采用注塑工艺，建模时预留的拔模斜度也能满足注塑脱模的要求，不需要后续再做结构调整。整个结构没有复杂的曲面特征，所有特征都可以通过基础的拉伸、切除命令完成，非常适合刚接触三维建模的设计人员练习基础操作，理解从功能需求到结构落地的设计流程，避免陷入只追求外观效果而忽略工程实用性的误区。
