工业设备用绿色LED状态指示部件

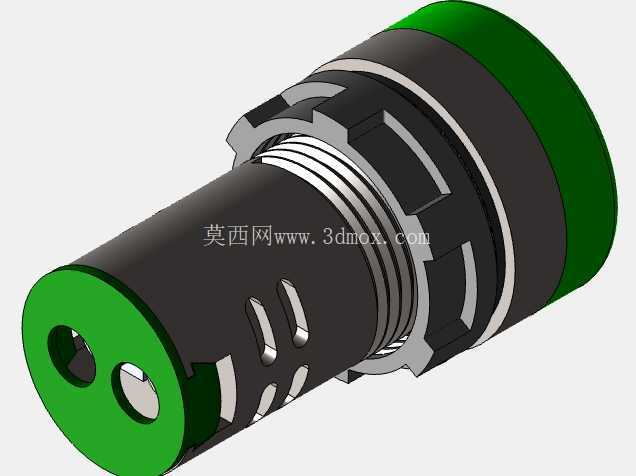

　　这类绿色LED指示部件，是工业电控柜、自动化生产线工位、机床操作面板、电力配电盘柜里最常见的状态反馈元件，日常生产里不管是设备通电待机、工序运行到位、故障告警触发，都靠这类指示灯给现场操作人员传递直观的光信号，避免操作人员误判设备状态引发操作事故。从结构设计来看，这款指示灯采用分体式压铸壳体结构，分为头部透光罩、中部安装基座、尾部接线端三个核心部分，头部的绿色透光罩采用高透光率的工程塑料注塑成型，表面做了柔光漫反射处理，不会因为LED光源直射产生眩光，在车间强光环境下也能清晰辨识亮灯状态，同时透光罩和基座的配合处做了阶梯式止口结构，配合密封胶圈可以达到IP65的前端防护等级，适配车间多粉尘、少量切削液飞溅的复杂工况。

　　中部的安装基座采用压铸工艺成型，壁厚均匀控制在1.8mm左右，既保证了壳体的结构强度，在面板安装拧紧的时候不会发生壳体开裂，也控制了整体重量，基座侧面预留了标准的22mm面板安装卡槽，和市面主流的工业按钮安装尺寸完全兼容，不需要在设备面板上额外扩孔或者改孔，替换老旧损坏的指示灯时可以直接原位安装，大幅降低现场运维的改造成本。基座下部的接线端做了防呆结构设计，接线端子的极性标识清晰，正负极接反的时候不会直接烧毁内部LED灯珠，只会出现不亮的状态，现场接线容错率更高，同时尾部预留了线缆防弯折的护套结构，设备运行过程中柜门反复开关拉扯线缆的时候，不会出现线芯断裂的问题。设计过程中首先考虑的是工业场景的通用性，安装尺寸严格遵循行业通用的面板开孔规范，安装边界控制在面板后方突出长度不超过45mm，不会和柜内的布线槽、其他电气元件发生安装干涉，不管是新设备的电控柜设计排布，还是老设备的元件替换，都能适配。透光部分的光学设计上，特意将LED光源的发光角度调整为120度，操作人员在设备正面120度的视角范围内，不需要刻意正对指示灯就能清晰识别状态，避免了小角度指示灯只有正对才能看清的弊端，适配车间里操作人员来回走动巡检的观察需求。

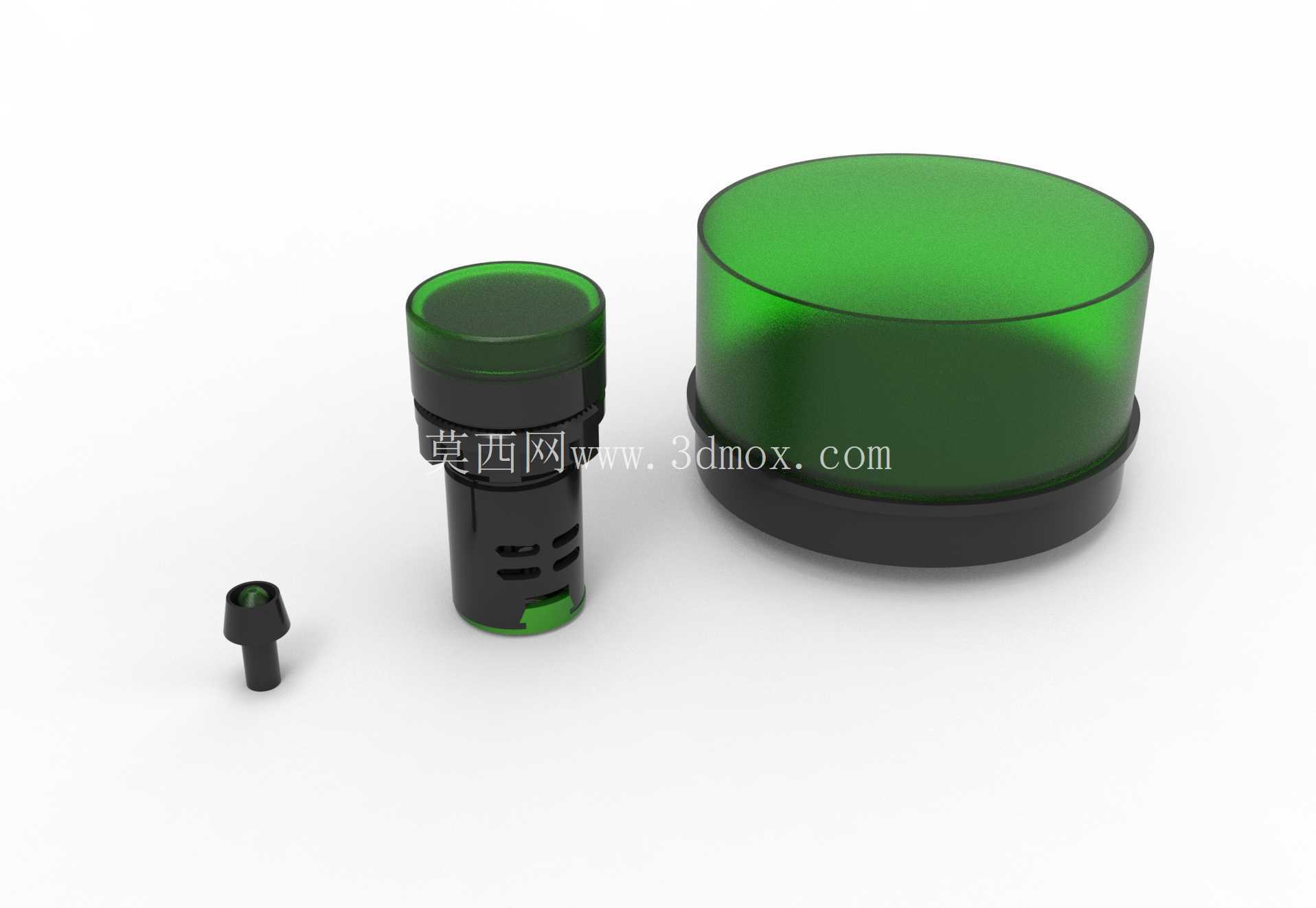

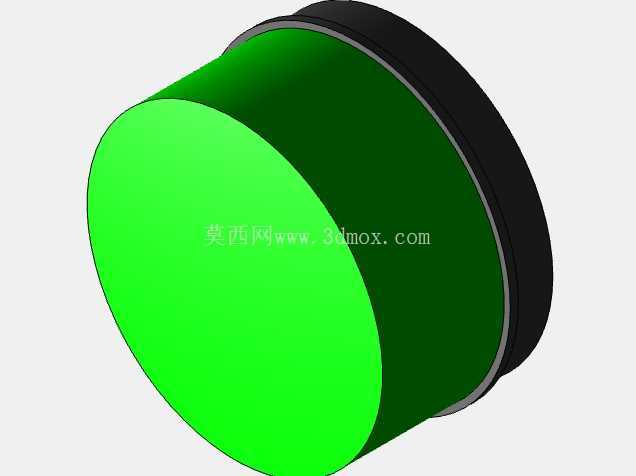

　　壳体的压铸结构设计时，特意在基座内部预留了限流电阻的安装位，不需要外部额外加装限流元件，可以直接适配工业常用的24V直流控制电压，也可以根据需求调整电阻参数适配220V交流供电场景，拓展不同的使用场景。另外这款指示灯还搭配了不同高度的透光罩配件，高款的圆形透光罩可以用在需要远距离观察的大型设备端面上，矮款的标准透光罩适合用在密集排布的操作面板上，不会因为指示灯突出过高影响操作，小尺寸的配套指示灯配件可以用在小型控制盒、手持操作终端上，满足不同设备的安装需求。

　　结构细节上，基座的安装卡扣采用弹性不锈钢材质，反复拆装也不会出现卡扣断裂、松动的问题，长期使用后不会因为设备振动出现指示灯移位、脱落的情况，透光罩和基座的连接采用旋扣式结构，后期更换内部灯珠的时候不需要整体拆下指示灯，只需要旋下头部透光罩就能完成维护，运维效率更高。在材料选择上，基座的压铸壳体采用阻燃工程材料，达到UL94-V0的阻燃等级，即使内部元件出现短路发热的情况，也不会引燃壳体引发柜内火情，满足电气设备的安全规范要求，透光部分的材料添加了抗紫外线成分，长期在车间光照环境下使用也不会出现发黄、透光率下降的问题，使用寿命比普通塑料材质的指示灯更长。
