穿越机分电板Matek PDB-TX60结构设计

　　在多旋翼无人机尤其是FPV穿越机的装机过程中，电源分配是整机组装里绕不开的核心环节，早期装机时飞手常需要用大量硅胶线并联焊接电池输入到各个用电设备，不仅走线杂乱增加整机重量，虚焊风险还会直接导致空中断电炸机，这类集成式分电板的出现，就是为了解决多设备供电的布线痛点。这款分电板采用双层PCB沉金工艺设计，主功率回路做了加宽铜箔处理，可承载持续大电流通过，板载的6R8功率电感配合周边的DC-DC转换电路，能够直接将锂电池输入的高压直流电转换为飞控、图传、摄像头等外设需要的5V与12V稳定电压，省去了外接独立BEC模块的安装步骤，减少整机的接线节点。

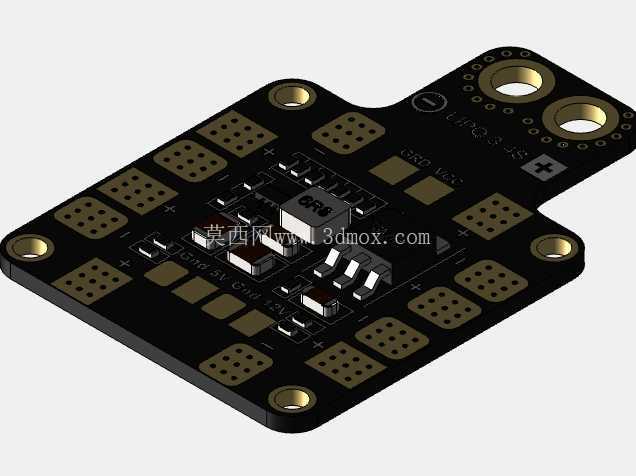

　　从安装边界来看，板体上方预留两个大直径圆形安装孔，适配标准30.5mm飞控安装孔距的上层堆叠需求，四个角的定位孔则兼容常规机架的安装位，无需额外打孔修改机架结构，板体边缘的多组焊盘分别对应正负极输出，每一组焊盘都做了沉锡处理，焊接时上锡速度快，不易出现虚焊脱焊的问题。板体顶部预留的TX60插头安装位，可以直接焊接标准XT60（板上丝印标注TX60为同规格接口标识）电源输入插头，电池插头直接插接即可完成主电源输入，不需要额外飞线到板体中部，避免大电流走线穿过信号区域带来的电磁干扰问题。

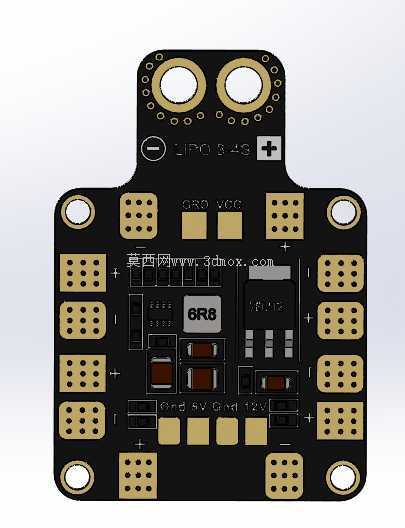

　　设计时特意将功率器件布置在板体中部区域，周边的输出焊盘均匀分布在板体左右两侧，飞控、电调、图传等设备的接线可以就近焊接，缩短供电走线长度，降低线损的同时也减少了杂乱走线对飞控陀螺仪、图传信号的干扰。板上的丝印标识清晰标注了每一组焊盘的电压等级与正负极方向，装机时不需要对照说明书就能快速识别接线位置，避免接反正负极烧毁外设的风险。从实际装机场景来看，这款分电板适配五寸、七寸等多种规格的穿越机机架，既可以作为独立分电模块安装在机架下层，也可以和飞控、电调堆叠安装，板体厚度控制在1.6mm标准PCB厚度，堆叠安装时不会占用过多的整机高度空间，给上层的飞控、接收机预留足够的安装间隙。

　　板载的滤波电容布局在功率回路的输入输出端，能够有效滤除电池供电时的电压尖峰，减少图传画面的水波纹干扰，同时给飞控提供更纯净的供电，降低陀螺仪因电源纹波产生的噪声，提升飞行时的PID控制稳定性。在结构强度设计上，安装孔周边都做了加宽铜箔与环形加固处理，装机拧固定螺丝时不会出现孔位铜箔脱落的问题，板体边缘做了圆角处理，避免尖锐边角割破线材绝缘层造成短路。实际使用中，这款分电板可以同时为4个电调、飞控、图传、摄像头、LED灯带等多个外设供电，不需要额外扩展供电模块，整机组装完成后走线整洁，整机重心更容易配平，对于追求装机效率与飞行可靠性的航模玩家与行业无人机组装场景来说，这类集成化分电板已经替代了早期的手工焊接分电方案，成为多旋翼无人机组装的标准配件之一。设计这款分电板的三维模型时，需要精准还原每一个焊盘的位置、安装孔的孔径与孔距、板载元器件的高度与占位，才能在装机结构校验时准确模拟堆叠间隙，避免实际组装时出现元器件干涉、安装孔位不对位的问题，尤其是板上的电感、电容等高度较高的元器件，建模时需要准确还原其外形尺寸，才能在做整机结构设计时预留足够的安全间隙，防止上层飞控板压到元器件造成短路。
