带轴销锁止结构的转向节接头

在行走机械的拉杆传动、工业设备的连杆联动机构中，这类铰接式接头是承担载荷传递同时补偿角度偏差的核心零件，区别于刚性固定的连接结构，它允许被连接的两根受拉杆件在传递轴向拉力的过程中，存在小范围的相对角位移，避免杆件因安装误差、工作形变产生附加弯曲应力，大幅提升整套连杆机构的疲劳寿命。

从实际应用场景来看，这类接头常见于车辆转向拉杆机构、起重设备的变幅拉杆、输送设备的张紧连杆、农业机械的操作联动杆系中，工作过程中主要承受周期性的轴向拉伸载荷，部分工况下还会伴随小幅的冲击载荷，因此结构设计上首先要保证载荷传递路径的顺畅，避免出现应力集中的薄弱截面。

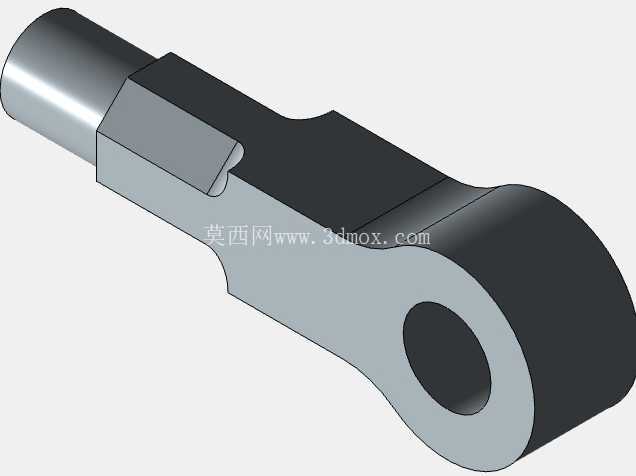

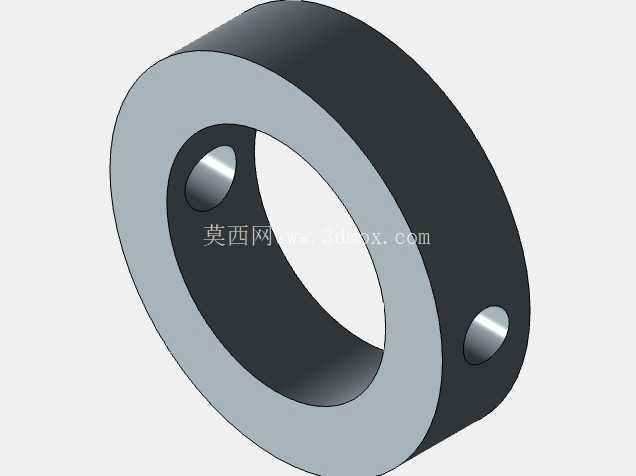

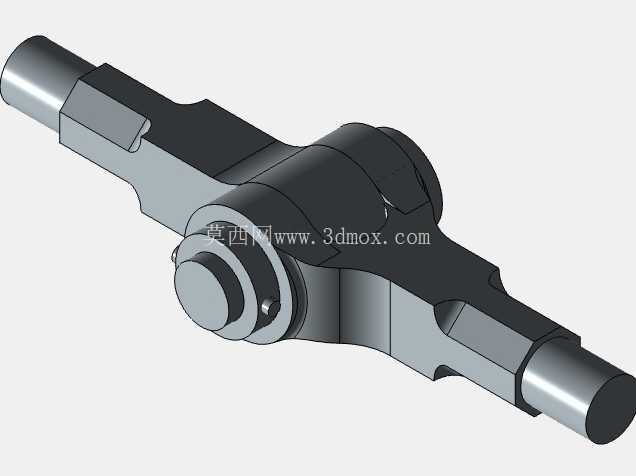

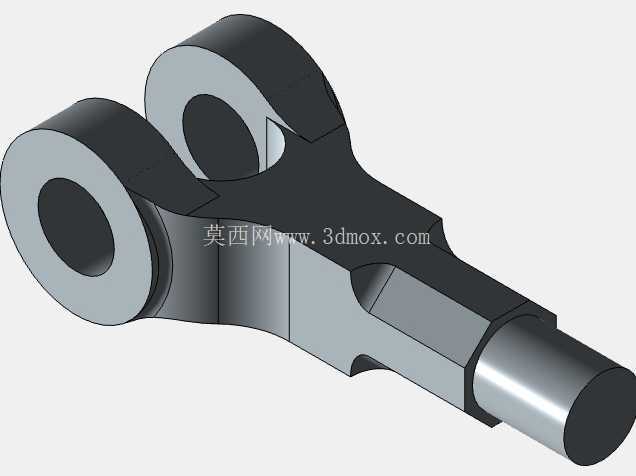

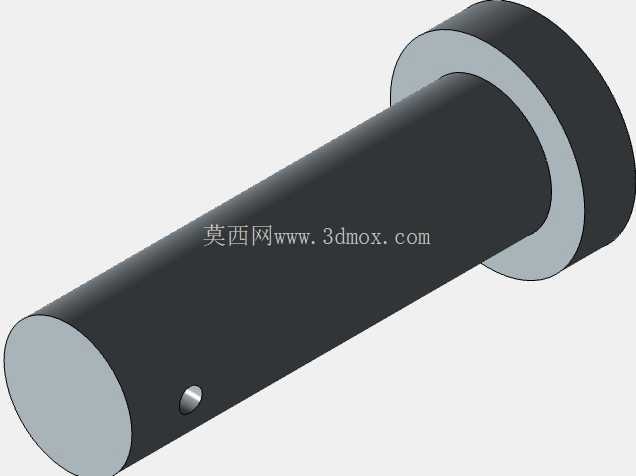

整套接头组件包含孔眼端、叉形端、转向节销、轴环以及锁止固定零件，孔眼端用于连接其中一根杆件，叉形端跨接在孔眼端的两侧，通过中间的转向节销实现两者的铰接，轴环套在节销上填充孔眼与叉臂之间的间隙，避免铰接处出现径向窜动，锁止结构则用于限制节销的轴向窜动与周向转动，防止工作过程中节销脱出引发机构失效。

设计过程中首先要匹配被连接杆件的轴径，确定两端连接轴的直径与配合公差，通常连接轴与安装孔采用间隙配合，保证装配便利性的同时避免过大的配合间隙导致传动冲击。叉形端的两个叉臂内侧面间距需要与孔眼端的厚度匹配，预留0.1-0.2mm的装配间隙，保证铰接转动顺畅无卡滞，同时间隙不能过大，否则会导致连接位置出现横向窜动，影响传动精度。转向节销的直径需要根据额定拉伸载荷计算剪切强度，由于节销处于双剪切面受力状态，计算时需要考虑两个剪切面的承载能力，同时节销与孔眼、叉臂的配合需要区分，节销与叉臂安装孔可采用过渡配合压装，与孔眼端的铰接孔采用间隙配合，保证孔眼端可绕节销灵活转动。

外形尺寸上，两端的连接轴段需要预留足够的装配长度，满足开口销、锁紧螺母等固定件的安装空间，接头主体的过渡位置全部采用圆角过渡，避免直角截面引发应力集中，尤其是叉臂与主体连接的根部、孔眼与连接轴的过渡位置，圆角半径需要根据截面尺寸合理设置，在不干涉相邻部件运动的前提下尽可能增大圆角，降低应力集中系数。

安装边界方面，需要核算铰接转动的最大摆角范围，保证在机构最大行程位置，接头的两端不会与周边的结构件发生运动干涉，锁止结构的安装位置需要预留足够的操作空间，方便后期维护时拆装锁止件、加注润滑脂。这类铰接接头的建模过程需要严格按照实际装配关系搭建，明确各个零件的配合约束，可直接用于装配可视化演示、机构运动仿真验证，也可作为机械设计教学、绘图练习的参考案例，帮助设计人员理解铰接类连接件的载荷传递逻辑、结构设计要点与装配约束关系。
