工业管道用孔板流量计量组件结构

在化工、市政供水、油气输送、热力管网等涉及流体输送的工业场景中，管道内介质流量的精准计量是生产管控、能耗核算、贸易结算的核心环节，差压式孔板流量计作为技术成熟度最高、应用覆盖最广的流量计量装置，其核心计量段的装配合理性直接决定测量精度与长期运行稳定性。这套孔板流量计量组件，完整还原了工业现场实际安装的节流计量段全装配结构，覆盖从管道对接、节流元件固定到取压结构布置的全部细节，可直接用于计量段结构校核、装配工艺模拟、安装干涉检查等工程环节。

从实际功能来看，这套组件的核心作用是通过管道内部的孔板节流件，使流经的流体在孔板前后形成稳定的压差，配合外接的差压变送装置，即可通过压差数值换算出管道内的实时体积流量与质量流量，适配洁净水、轻质油品、低压蒸汽、惰性气体等多种牛顿流体的计量需求，可覆盖DN50到DN300区间的常规工业管道计量场景，适用的管道公称压力等级覆盖PN16到PN40，能满足多数中低压工业管网的计量安装要求。

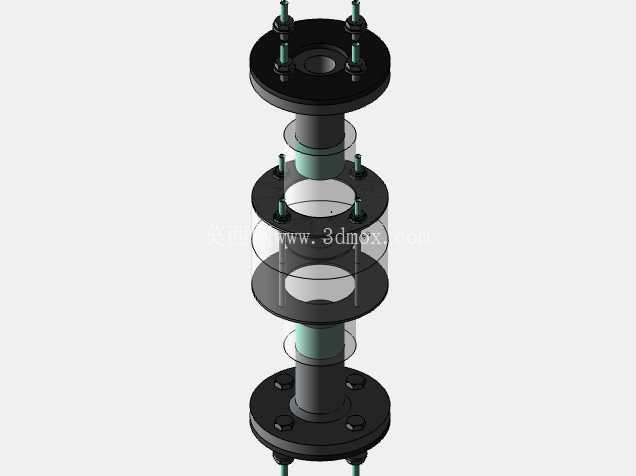

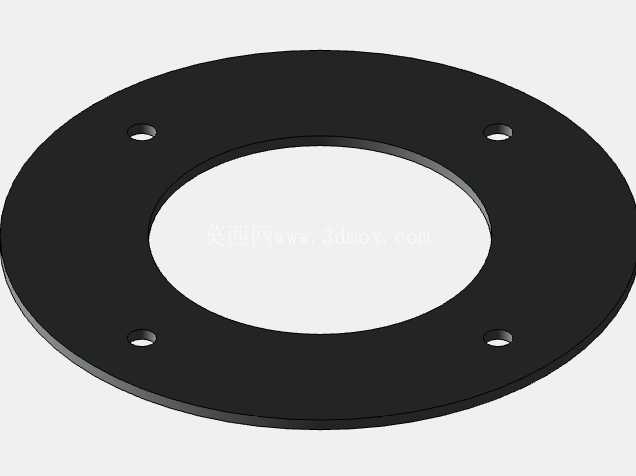

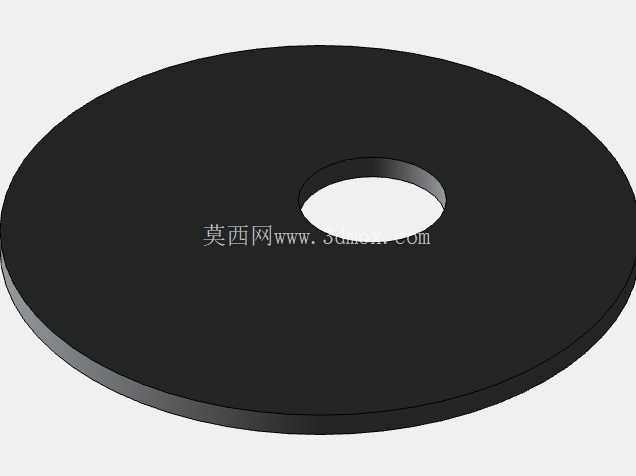

整套组件的结构设计完全贴合工业现场的安装规范，主体由前后对接管段、孔板节流件、配对法兰、密封垫片、取压接头、紧固件几部分构成。前后对接管段保留了足够长度的直管段结构，上游直管段长度满足10倍管道内径、下游直管段长度满足5倍管道内径的计量规范要求，避免管道弯头、变径等结构带来的流场紊乱影响计量精度；孔板节流件采用标准同心圆孔结构，开孔边缘做了精密的锐角处理，开孔直径根据常用的β值（孔径与管道内径比值）0.4-0.7区间做了通用化结构设计，可适配不同量程比的计量需求；配对法兰采用突面密封结构，法兰螺栓孔的位置度、密封面的平面度都严格遵循管路法兰的安装标准，密封垫片根据介质特性预留了非金属平垫片、金属缠绕垫片的安装空间，确保高压工况下的密封可靠性。

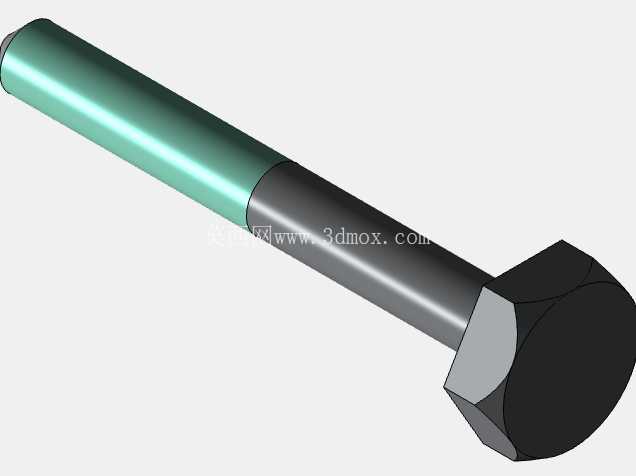

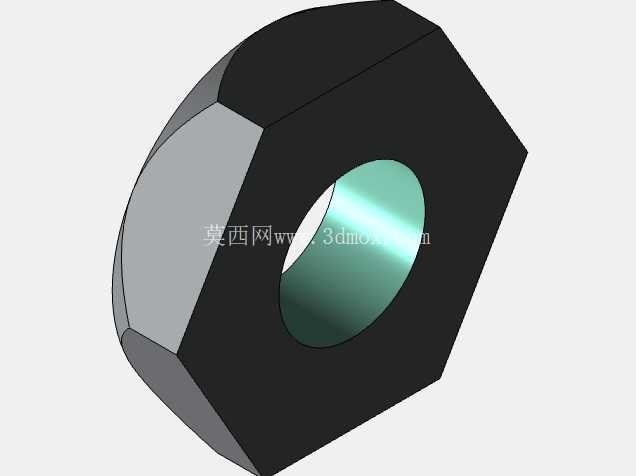

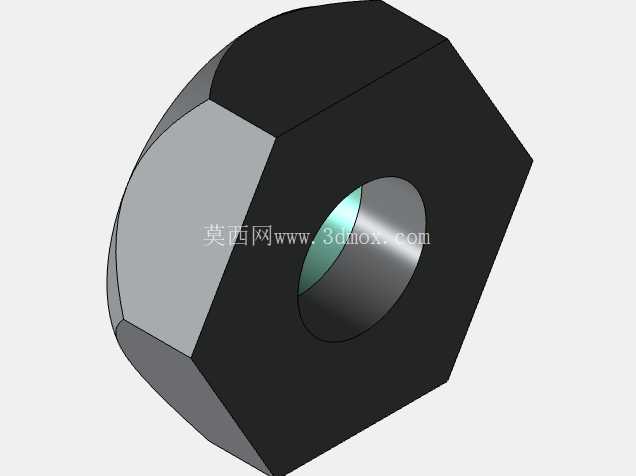

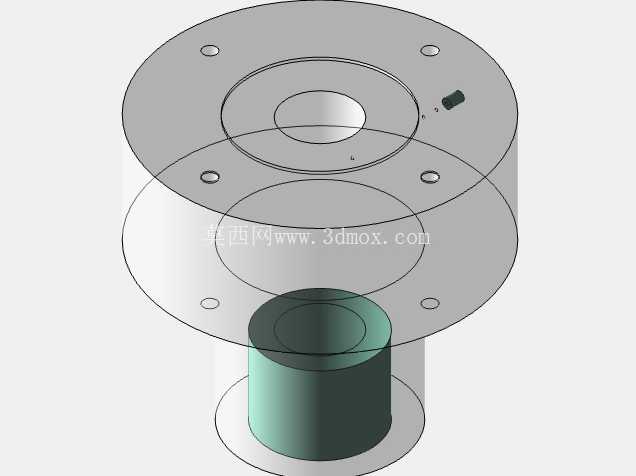

取压结构采用了角接取压的布置方式，取压口直接开设在法兰与孔板相邻的位置，能最直接地采集孔板前后的压力差值，避免取压管路过长带来的压力传递滞后；所有螺栓螺母紧固件都采用等长等强度的设计，装配时可实现对角均匀预紧，避免法兰偏斜导致的密封泄漏或者孔板偏移问题。整套组件的装配约束完全按照实际安装逻辑设置，管段与法兰为同轴固定约束，孔板与法兰密封面为贴合约束，垫片被压缩在法兰与孔板之间，螺栓与螺栓孔为间隙配合约束，可直接用于模拟现场安装的装配顺序，检查不同规格垫片、螺栓搭配时是否存在干涉问题，也可用于剖切展示内部流道结构，为现场运维人员、计量校准人员做结构原理培训使用。

从安装边界来看，整套组件的两端法兰接口尺寸完全匹配同公称通径的标准工业管道，现场安装时不需要额外加工过渡连接件，直接与上下游管道法兰对接即可；组件整体的轴向长度根据直管段要求做了标准化设计，不会占用过多的管廊安装空间，取压接头的位置预留了足够的操作空间，方便后续安装差压变送器的引压管路，也便于后期运维时对取压口做疏通清理。在建模过程中，所有配合面都做了合理的公差预留，比如法兰密封面的粗糙度模拟、螺栓孔的间隙量设置、孔板与管道内径的同轴度约束，都完全还原实际加工装配的公差要求，避免理想化建模带来的现场安装不匹配问题，可直接作为计量段选型、非标计量装置改造的结构参考，也可用于流体仿真分析的几何模型导入，辅助开展孔板前后流场分布、压损计算等仿真工作。
