四位倾斜式拨码DIP开关结构设计

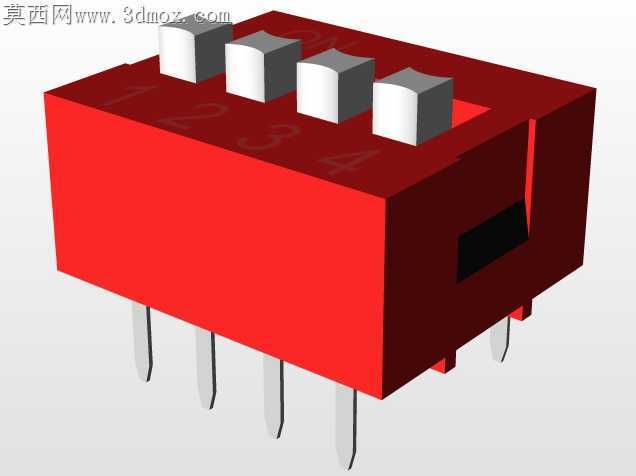

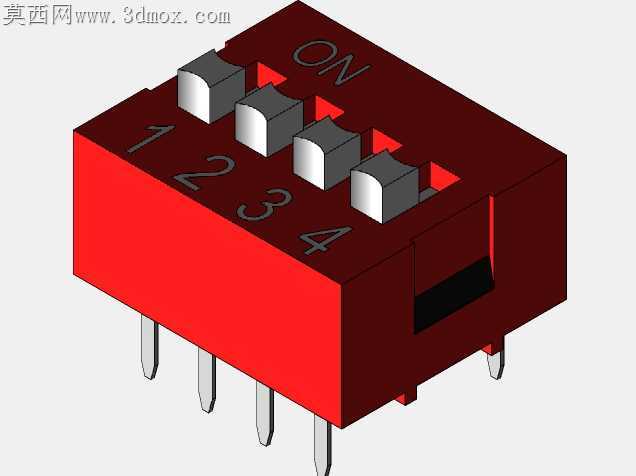

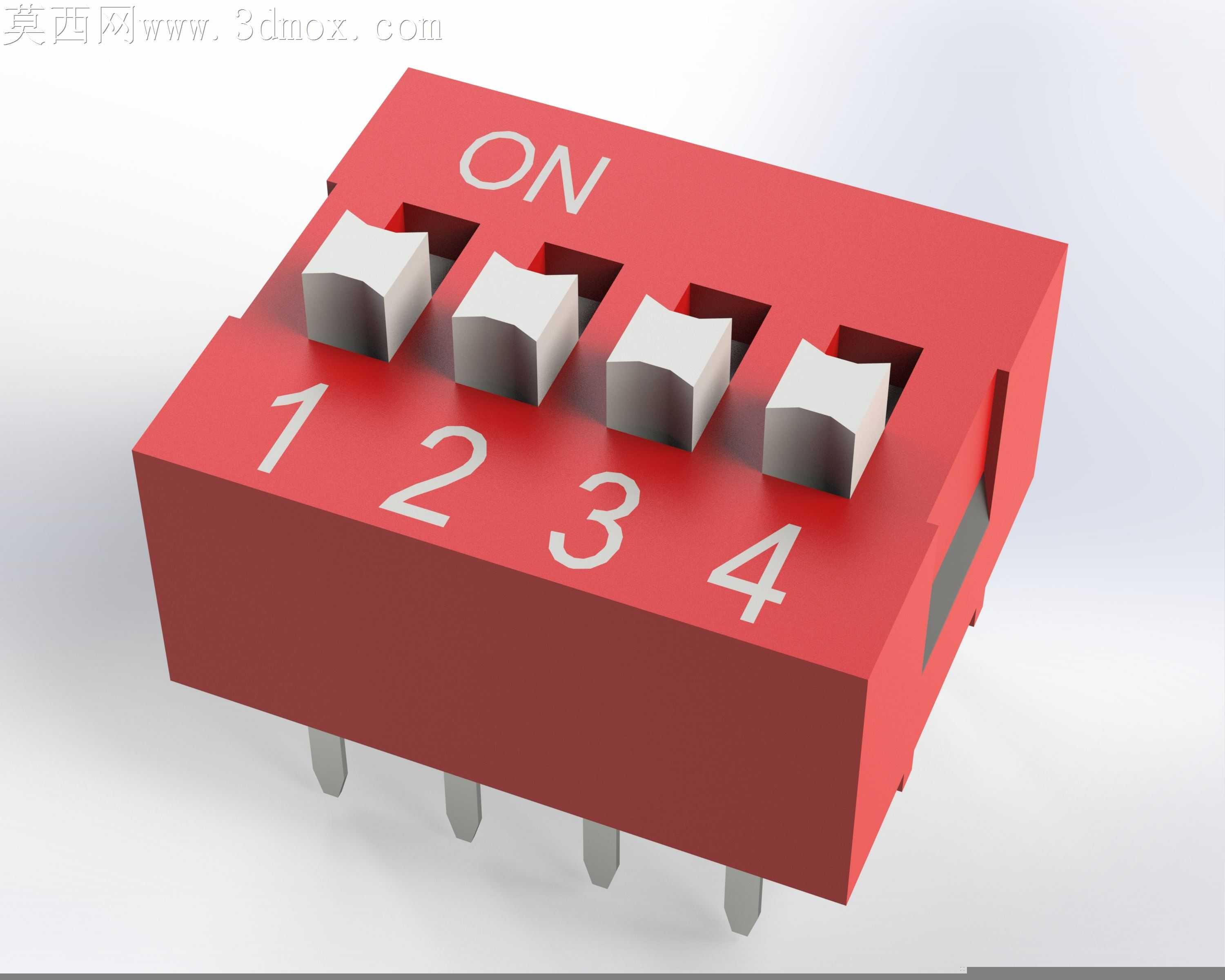

这款四位倾斜滑动式拨码开关，是电子电路领域常用的地址编码、功能配置类基础元器件，广泛应用在工控控制板卡、智能家居主控模块、仪器仪表操作面板、小型电子设备参数配置区等场景中，主要作用是为电路提供通断状态的手动切换，通过四个独立拨杆的位置组合，可输出16种不同的二进制编码信号，实现设备地址设定、功能档位切换、参数模式选择等功能，无需额外编程即可完成硬件层面的状态配置，可靠性远高于软编码设置，在断电重启后仍能保持原有拨码状态，不会出现配置丢失的问题。从功能特性来看，这款开关采用倾斜式滑动拨杆设计，每个拨杆对应一路独立的通断回路，拨杆推至上方ON位置时对应回路导通，拨至下方数字标识位置时回路断开，拨杆表面做了内凹防滑造型，手指拨动时的阻尼感适中，既不会因为震动出现误触移位，也不会因为阻尼过大导致拨动费力，每一路的通断状态都有清晰的位置反馈，操作人员无需额外查看指示灯即可确认当前拨码状态。在设计思路上，这款开关整体采用直插式安装结构，外壳选用耐高温绝缘工程塑料材质，既可以保证焊接过程中不会因为高温出现壳体变形，也能为内部导电触点提供足够的绝缘防护，避免相邻回路之间出现短路问题；内部导电接触片采用弹性铜材制作，表面做了防氧化镀层处理，长期使用也不会出现接触不良、导通电阻变大的问题，每一路触点之间都设置了独立的绝缘隔层，避免拨码切换时出现相邻回路串扰的问题。从外形尺寸与安装边界来看，这款开关整体为长方体造型，四个拨杆沿壳体长度方向等距排布，壳体表面丝印清晰的ON标识与1-4位数字编号，方便操作人员对应每一路的编码位置；底部采用直插式引脚设计，引脚间距符合通用PCB板安装孔位标准，可直接对应标准焊盘进行波峰焊或手工焊接，安装时仅需在PCB板上预留对应尺寸的开孔与焊盘位置即可，壳体高度适配常规电子设备的面板安装空间，拨杆突出壳体的高度刚好适合手指操作，不会因为突出过高容易被外物误碰，也不会因为突出过矮导致拨动操作不便。开关的侧边做了定位卡槽设计，焊接时可以卡在PCB板的定位孔上，避免焊接过程中出现壳体偏移，保证安装位置的精度，适配各类需要手动硬件编码的电子电路场景。
