带单侧密封盖深沟球轴承6000Z结构设计

　　在各类中小型旋转传动机构的设计选型中，6000系列带防尘密封盖的深沟球轴承是应用覆盖范围极广的支撑类零件，这款单侧带接触式密封盖的6000Z轴承，主要适配对防尘有基础要求、转速处于中低区间的旋转轴系场景，常见于小型电机输出端、家电传动辊、办公设备走纸机构、轻型输送线托辊、小型泵类连接端等位置，承担径向载荷为主、同时可承受一定比例的双向轴向载荷，相比开式轴承，自带的密封盖可以阻挡外部环境中的粉尘、碎屑进入轴承内部滚道，避免润滑脂被污染失效，同时减少内部润滑脂的泄漏损耗，能有效降低日常维护的频次，适配不便频繁拆解维护的装配场景。

　　从结构设计逻辑来看，这款轴承的整体构型遵循深沟球轴承的经典设计范式，由内圈、外圈、单列钢球滚动体、冲压保持架以及单侧黑色丁腈橡胶密封盖组成，内圈的内径面为与轴颈配合的安装基准面，设计时严格控制内径的圆柱度与表面粗糙度，保证与轴过盈配合时的同轴度，避免装配后出现轴系跳动超差的问题；外圈的外径面为与轴承座孔配合的安装基准，外径尺寸公差按照普通级精度轴承的要求设计，适配绝大多数常规轴承座的安装孔公差要求，不需要额外定制加工安装位即可直接装配。滚道部分的设计采用了与钢球曲率高度匹配的圆弧沟道，沟道的曲率半径略大于钢球半径，保证钢球在滚道内滚动时为点接触状态，既可以降低滚动摩擦阻力，又能保证足够的接触面积承载径向载荷，沟道的位置经过精准计算，使得钢球在无载荷状态下的接触角接近零度，在承受纯径向载荷时钢球受力均匀，不会出现局部应力集中导致的早期点蚀失效。

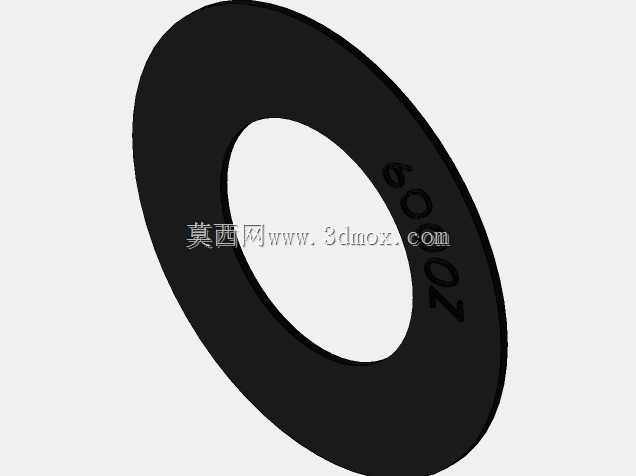

　　密封盖的设计是这款Z型密封轴承的核心特点之一，密封盖采用内嵌式结构，外圈内侧加工有适配密封盖安装的环形卡槽，密封盖的外边缘卡入卡槽内实现固定，密封盖的内唇口与内圈外侧的密封槽形成非接触式或者轻接触式的密封配合，相比接触式密封，这种结构的密封摩擦阻力更小，不会额外增加轴系的转动扭矩，适合转速相对较高的应用场景，同时密封盖本身采用带金属骨架的橡胶复合结构，既有足够的刚性保证安装后不会轻易脱落，又有橡胶材质的弹性可以补偿一定的装配同轴度误差，避免因为轴与轴承座的少量偏心导致密封失效。保持架采用冲压钢板浪形保持架，通过冲压工艺将钢板压制成两半对应扣合的结构，将每颗钢球独立分隔在保持架的兜孔内，避免钢球之间直接接触产生摩擦和碰撞，保持架的兜孔间隙经过合理设计，既可以允许钢球在兜孔内自由滚动，又不会出现过大的窜动，保证轴承高速旋转时的稳定性。

　　从安装边界尺寸来看，这款6000Z轴承的内径为10mm，外径为26mm，整体装配宽度为8mm，属于微型深沟球轴承的尺寸范畴，设计选型时需要注意轴颈的配合公差一般选取k5或者m6级，保证内圈与轴同步旋转不会出现跑内圈的问题，轴承座孔的配合公差一般选取H7级，方便装配时的压装，同时避免外圈在轴承座内出现转动跑外圈的情况。安装时的轴向定位可以采用轴用弹性挡圈配合孔用弹性挡圈的方式，因为轴承本身宽度较窄，不需要设计过于复杂的轴向压紧结构，只需要限制内圈和外圈的轴向窜动即可。需要注意的是，这款轴承为单侧密封结构，装配时需要将带密封盖的一侧朝向设备外部有粉尘污染的方向，开式的一侧朝向设备内部润滑充足的腔体一侧，如果应用场景是两侧都暴露在粉尘环境中，则需要选用双侧密封的2Z型号，这点在结构设计选型时需要根据实际装配场景明确区分，避免装反导致密封失效。

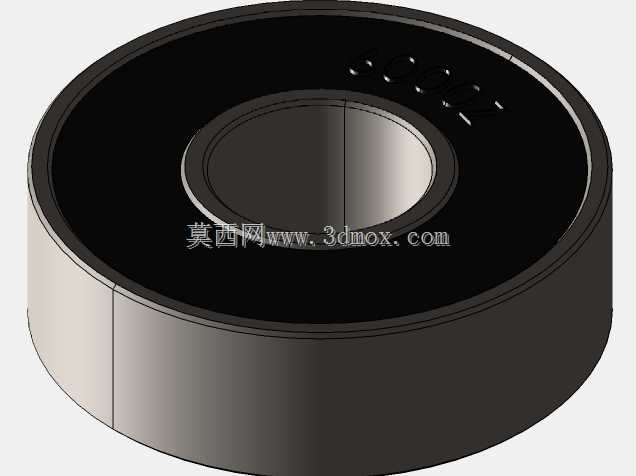

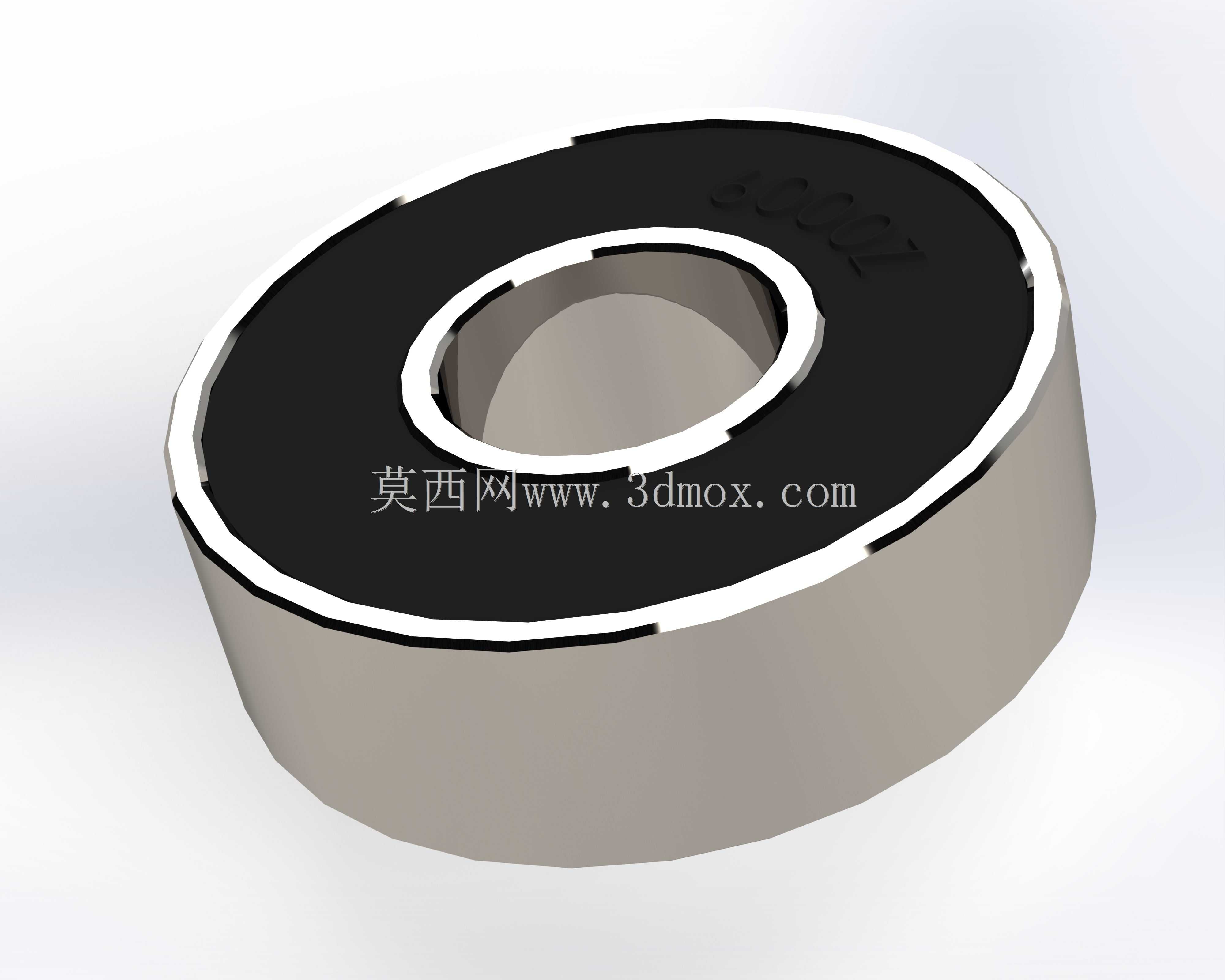

　　在实际建模过程中，这款轴承的模型还原了所有关键装配特征，包括内圈的密封槽、外圈的密封盖卡槽、钢球的排布位置、保持架的浪形结构以及密封盖的外形细节，所有尺寸都按照实际量产轴承的公称尺寸进行绘制，在进行整机装配干涉检查时，可以直接调用该模型进行装配验证，不需要额外调整安装位尺寸，能够准确模拟轴承与轴、轴承座的配合关系，检查周边零件是否存在装配干涉，同时也可以用于装配工艺的模拟，验证压装时的工装是否会与密封盖发生碰撞，避免实际装配时损坏密封结构。另外模型的细节处理上还原了密封盖表面的标识印刷区域，在生成工程图时可以直接标注对应的型号信息，方便生产采购环节的物料识别。

　　在实际使用场景中，这类带密封的微型深沟球轴承不需要在装配时额外填充润滑脂，出厂时已经预填了适用于常规工作温度的锂基润滑脂，正常工作温度范围在-20℃到120℃之间，可以满足绝大多数常规工业场景和民用设备的使用需求，如果是应用在低温或者高温的特殊场景，则需要更换对应特殊润滑脂的轴承型号，这点在选型时需要额外注意工作环境的温度范围，避免因为润滑脂失效导致轴承提前损坏。另外这类轴承的额定动载荷和额定静载荷都按照标准参数设计，选型时需要核算实际工作载荷是否在轴承的承载范围内，避免过载使用导致轴承寿命大幅缩短，一般来说在额定载荷的30%以下使用时，轴承可以达到设计的额定寿命，满足设备的长期使用要求。
