TB6600HG步进驱动芯片封装结构

　　在小型自动化设备的运动控制单元设计中，步进电机的驱动核心器件选型与结构适配，直接决定了整套运动机构的运行稳定性与安装适配性，TB6600HG作为常用的两相步进电机驱动芯片，其直插式封装的三维结构建模，是驱动板布局、散热结构设计、安装空间校核环节中必不可少的参考依据。从实际工程应用场景来看，这类驱动芯片广泛搭载在桌面级数控雕刻机、小型3D打印设备、轻载传送带驱动模块、自动化点胶机的运动控制板上，承担着将控制端的脉冲信号转换为电机绕组驱动电流的核心作用，能够实现步进电机的正反转切换、细分驱动、过流保护等基础功能，适配42、57系列等常见的两相混合式步进电机，在低压直流供电的小型自动化设备中普及率极高。

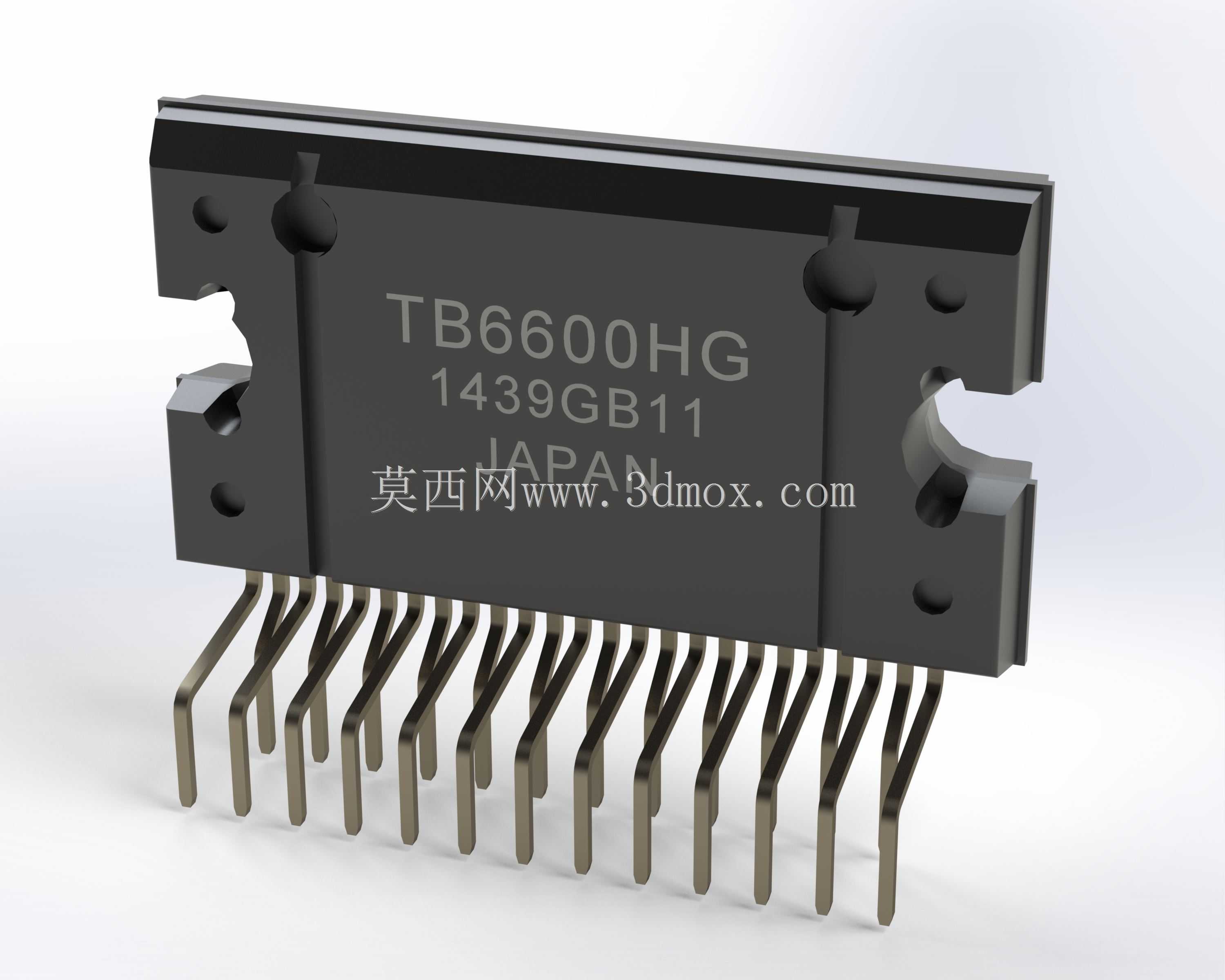

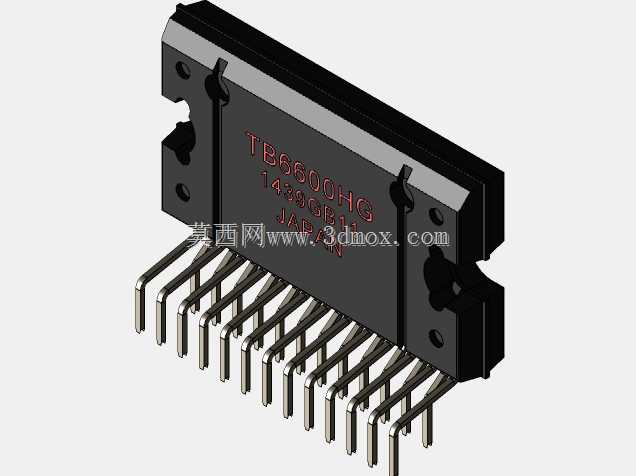

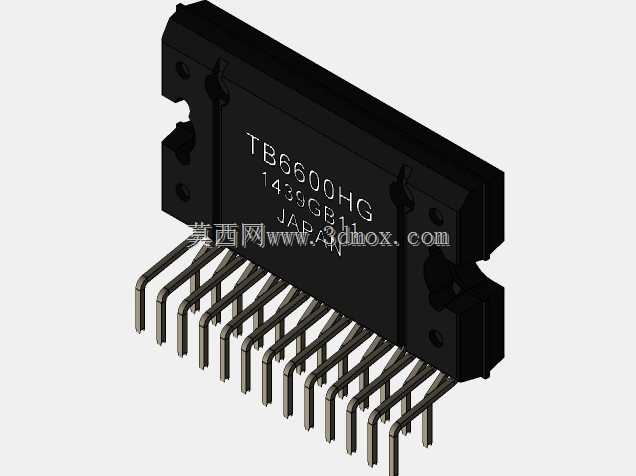

　　从产品功能特性对应的结构设计来看，这款芯片采用HZIP-25直插封装形式，本体为黑色阻燃环氧树脂塑封结构，表面印有型号、批次与产地标识，两侧对称分布的安装固定孔是结构设计中需要重点关注的部分，这两个孔位用于在驱动板上加装绝缘固定压片，或者直接通过螺丝配合绝缘垫片将芯片本体固定在散热片上——因为该芯片在持续输出大电流驱动电机时，塑封本体的表面温升会较高，必须通过贴合散热片的方式将工作热量导出，避免芯片触发过热保护甚至烧毁。芯片两侧引出的25根弯角直插引脚，采用标准2.54mm引脚间距设计，每根引脚的弯折角度、伸出长度都符合行业直插封装的通用规范，在进行PCB Layout设计时，需要严格对应引脚的排布顺序预留焊盘位置，同时要注意引脚与安装孔之间的安全间距，避免固定螺丝或者散热片与引脚发生短路。

　　建模过程中需要严格把控外形尺寸与安装边界的还原精度：芯片本体的长度、宽度、厚度尺寸需要完全匹配实物封装的公差范围，两侧安装孔的中心距、孔径大小要符合实际安装要求，引脚的线径、弯折弧度、伸出塑封本体的长度，以及引脚末端到PCB安装面的距离，都需要按照实际焊接后的状态进行还原，避免出现建模尺寸偏差导致的结构干涉问题。在实际的驱动板结构设计中，除了芯片本身的占位空间，还需要预留出散热片的安装空间，通常在芯片背部也就是非引脚面的一侧，需要预留至少10mm以上的空间用于安装铝制散热片，同时要注意散热片与周边电解电容、接线端子等元器件的间距，避免装配时出现磕碰。另外，芯片引脚的焊接面一侧，需要预留足够的波峰焊或者手工焊接操作空间，引脚伸出PCB背面的长度不宜过长，避免与设备外壳或者其他金属结构件接触造成短路。

　　从设计思路的角度来说，还原这款芯片的三维结构，核心目的是服务于驱动板的整体结构校核，很多新手工程师在进行驱动板设计时，往往只关注芯片的电气参数，忽略了封装结构的实际安装尺寸，容易出现散热片装不上、固定螺丝与周边元件干涉、芯片高度超出设备外壳内部空间等问题，精准的三维模型可以在设计阶段就完成虚拟装配校验，提前规避这些生产装配环节才会暴露的问题。同时，在进行设备整体的BOM统计与结构展示时，精准的芯片模型也能让整套控制板的装配效果更贴近真实状态，方便进行装配工艺的梳理与作业指导书的制作。需要注意的是，这款芯片的引脚排布是不对称的，建模时要注意引脚顺序的正确性，第一引脚的标识位置要与实物对应，避免出现引脚顺序颠倒导致的模型参考错误，塑封本体两侧的缺口定位结构也要准确还原，这部分结构是生产过程中芯片插件时的防呆设计，能够避免插件时芯片方向插反造成的电路烧毁问题。
