龙门式数控雕刻切割加工设备结构设计

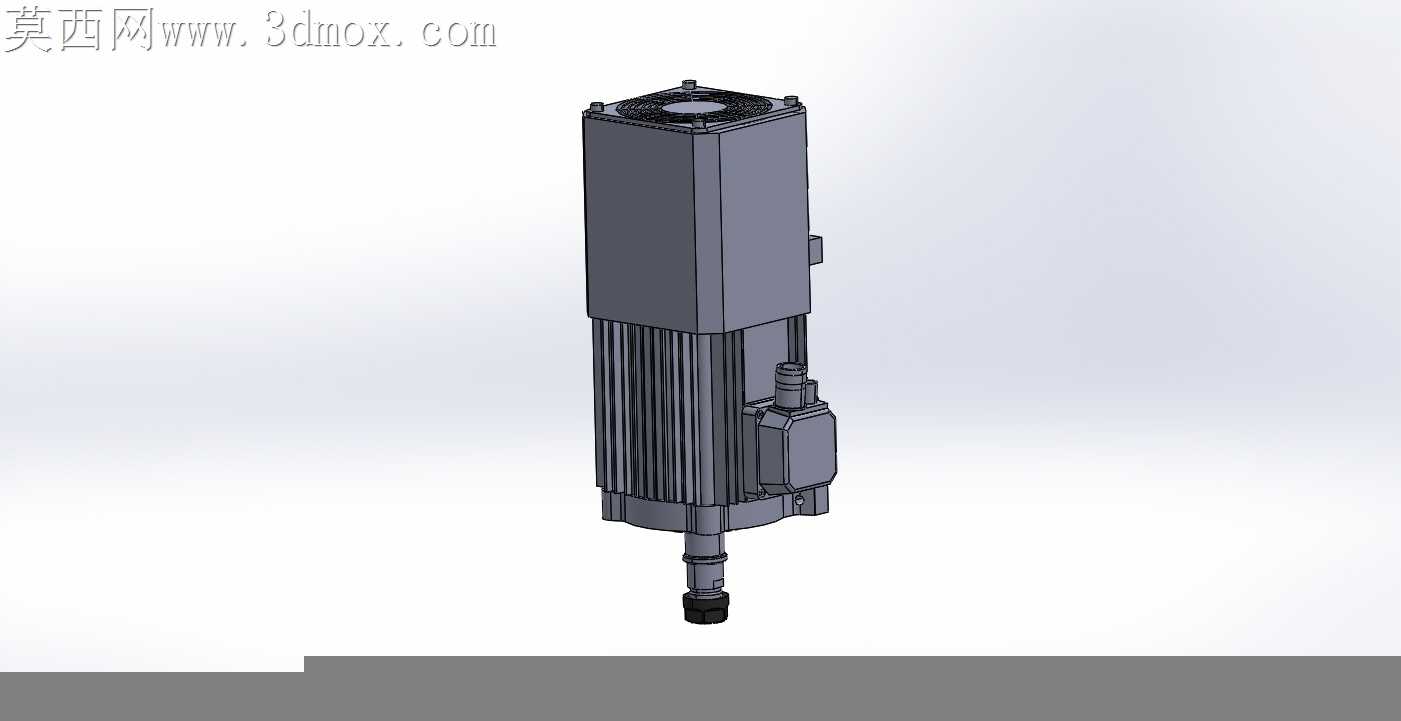

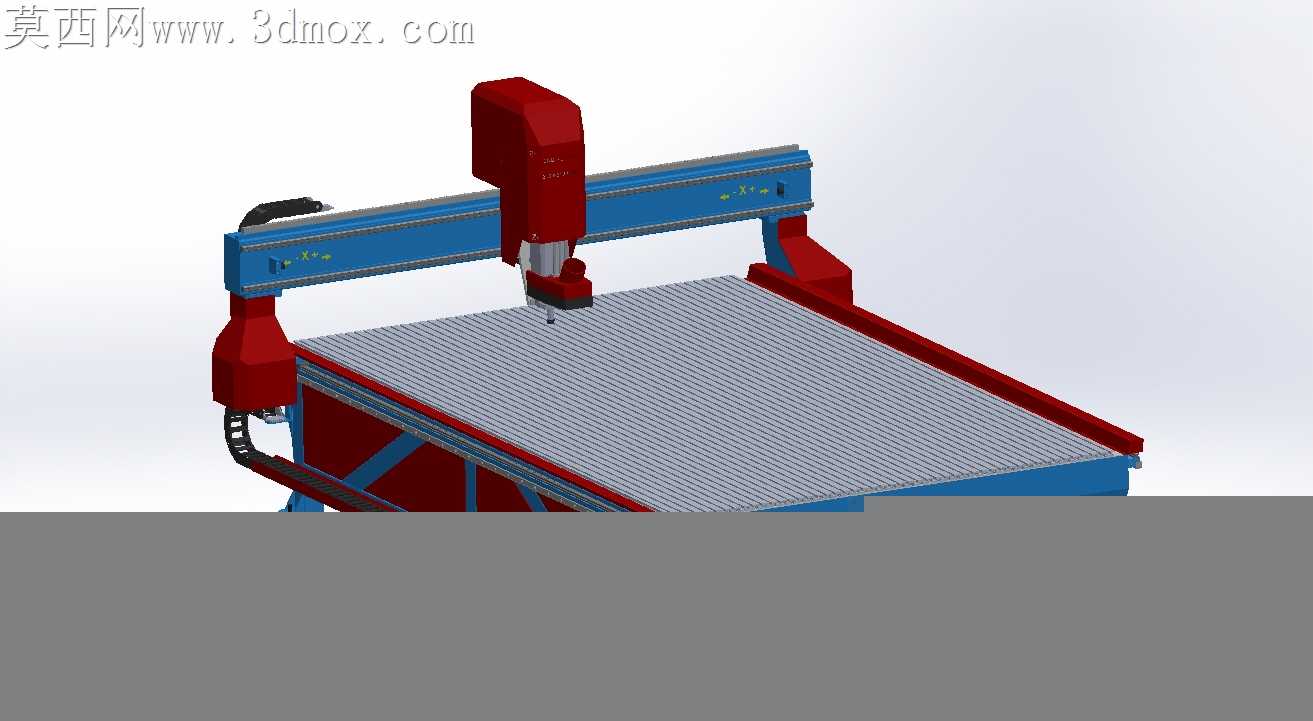

这款龙门架构的数控加工设备，主要面向非金属板材、轻质金属板材的平面加工场景，在广告标识制作、家具板材雕花、工艺礼品切割、建筑模型加工、绝缘件铣削等领域有着广泛的应用空间，能够替代传统人工划线、手持切割、手动铣削的作业模式，大幅提升批量加工的精度一致性与生产效率，降低一线操作人员的劳动强度与技能门槛。设备采用经典的龙门移动式结构设计思路，将加工主轴搭载在可沿横梁横向移动的滑座上，横梁整体可沿床身两侧的纵向导轨做前后进给运动，加工台面固定在床身中部作为工件承载基准，这种结构布局能够在保证整体结构刚性的前提下，最大化利用台面的加工幅面，同时避免移动台面结构带来的载重限制，适配不同重量、不同尺寸的板材装夹需求。设备的有效加工幅面为长3100mm、宽2100mm、主轴垂直加工行程200mm，这个尺寸边界能够覆盖绝大多数常规商用板材的整板加工需求，无需对板材进行提前裁切分料，减少前期工序的工作量；安装时需要预留比设备外形尺寸更大的操作空间，前后方向需预留板材上下料的操作距离，左右两侧预留电控柜、驱动组件的维护空间，上方预留主轴维护、刀件更换的操作高度，地面需做基础找平处理，保证床身安装的水平度，避免长期运行出现结构变形影响加工精度。功能设计上，主轴组件搭载高速变频动力头，可适配不同直径的铣刀、雕刻刀、切割刀具，能够完成平面雕刻、轮廓切割、开槽铣削、钻孔打点等多种加工工序；三轴均采用精密直线导轨作为运动导向部件，搭配高精度传动组件保证进给运动的平稳性与定位精度，设备两侧的龙门支撑座做了加强结构设计，抵消主轴高速切削时产生的振动，保证大跨度横梁运行时的结构稳定性，减少切削振纹提升加工表面质量。横梁上方布置有拖链组件，用于收纳主轴的动力线缆、气路管路，避免运动过程中管线出现拉扯、磨损问题，加工台面采用适配工装夹具的栅格结构，方便不同类型工件的快速装夹固定，同时能够及时排出加工产生的废屑，避免废屑堆积影响导轨、传动部件的正常运行。
