气动臂式数控铣床刀具自动换刀机构

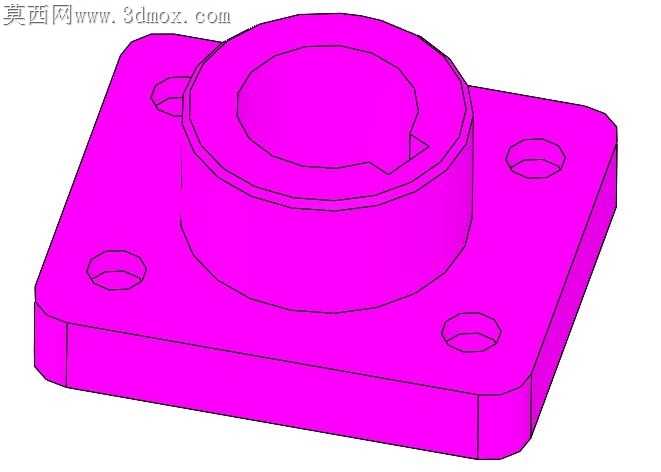

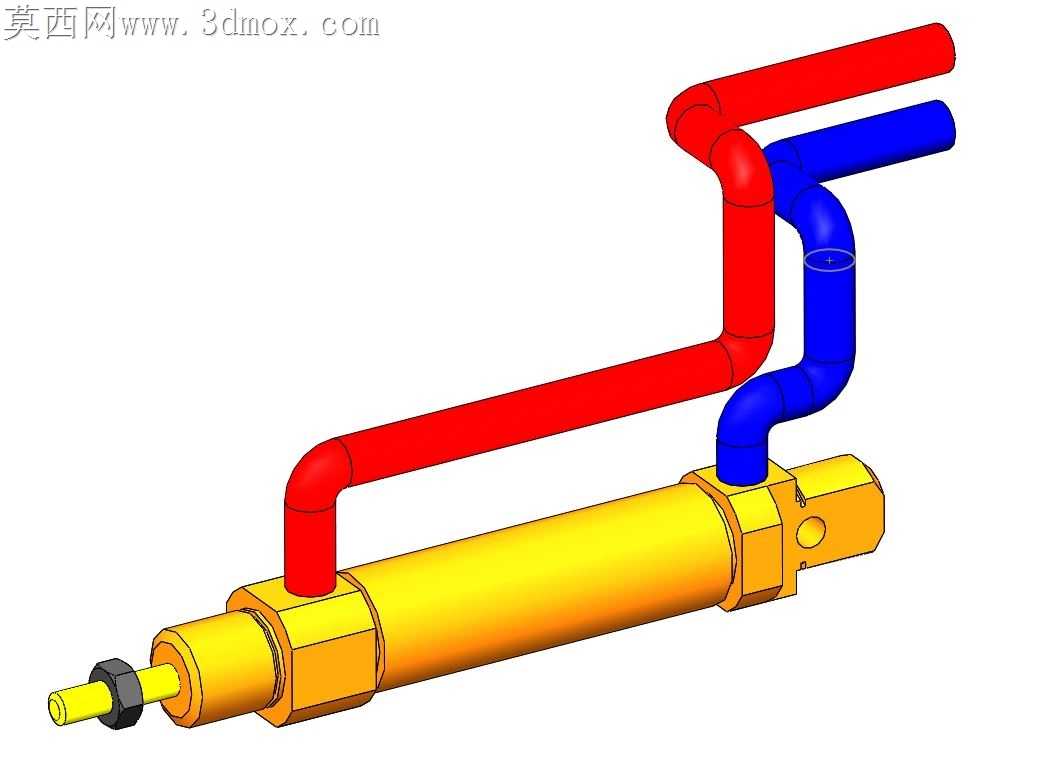

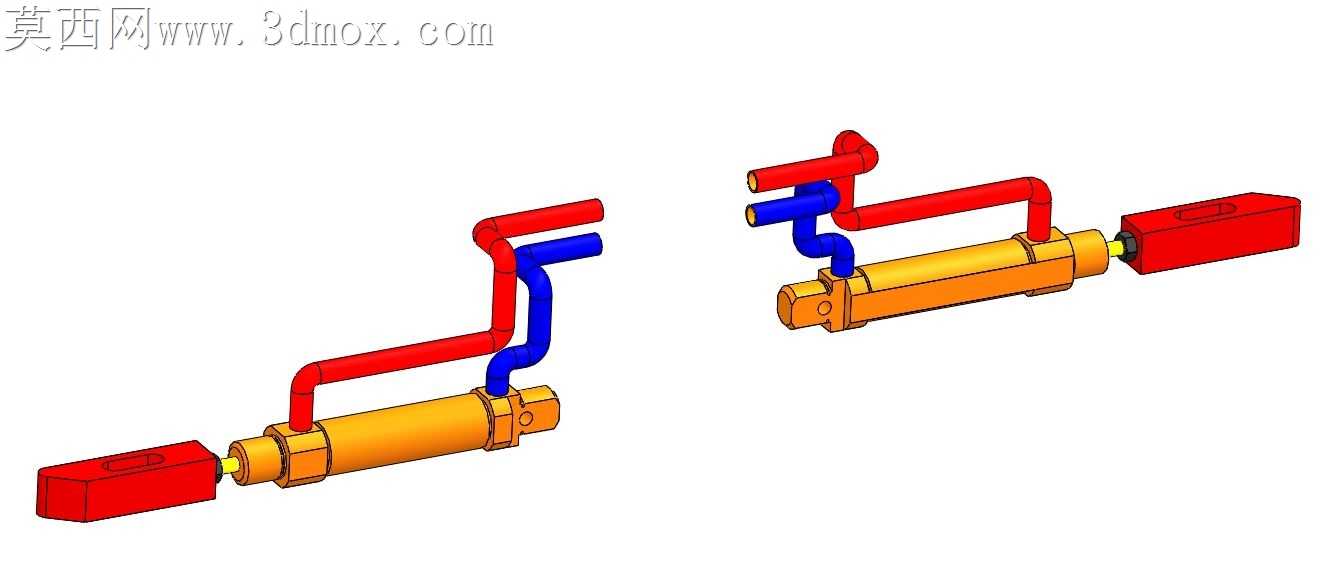

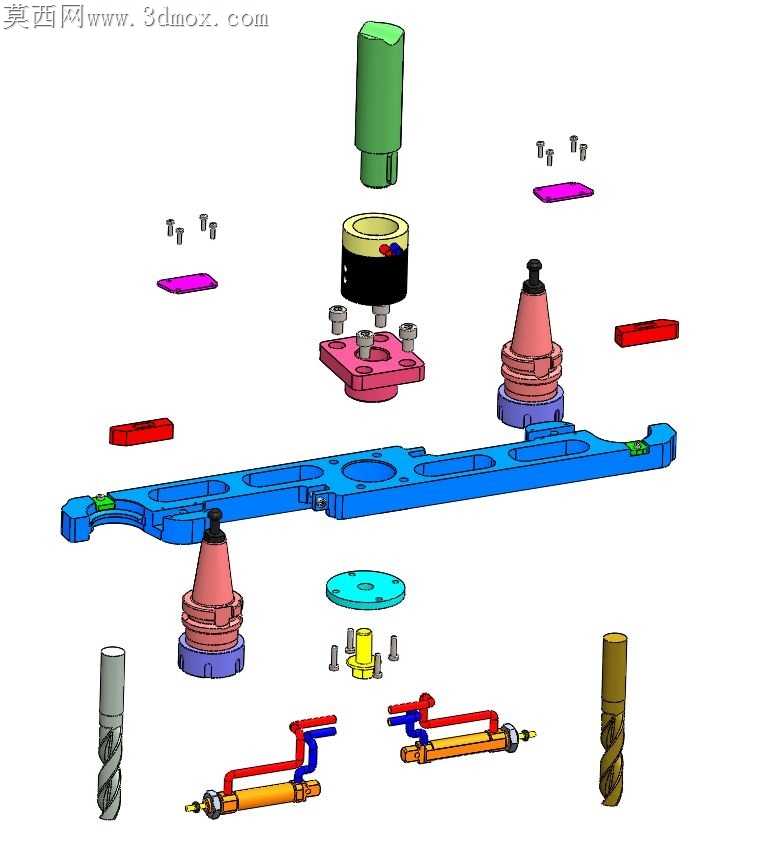

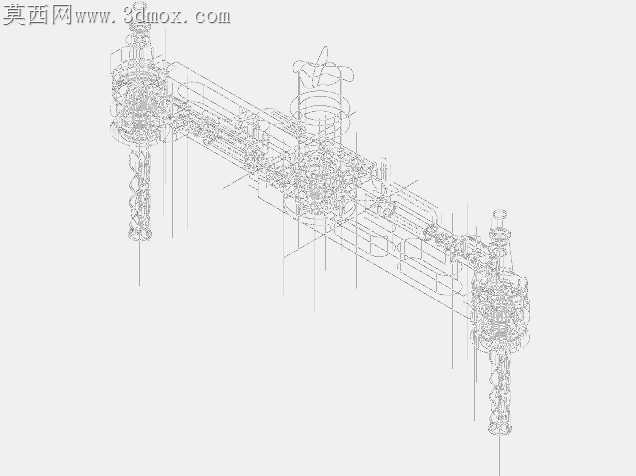

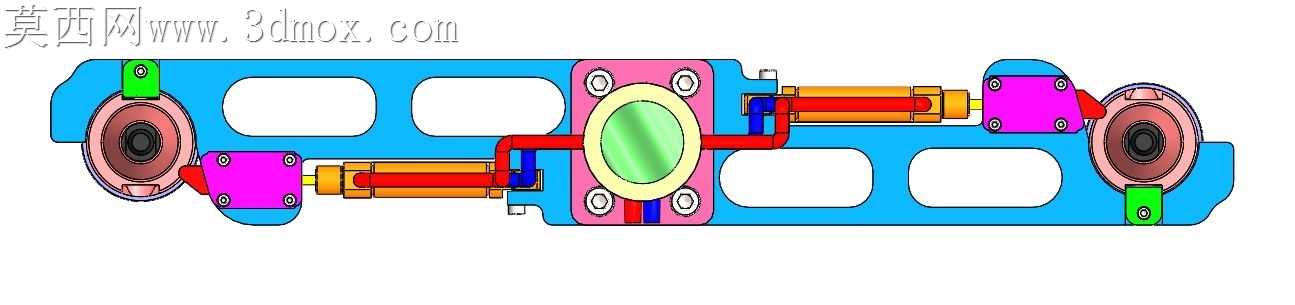

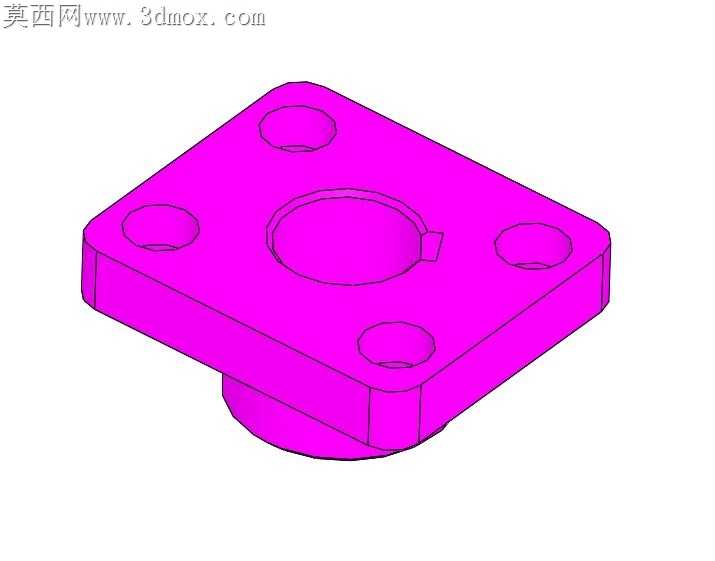

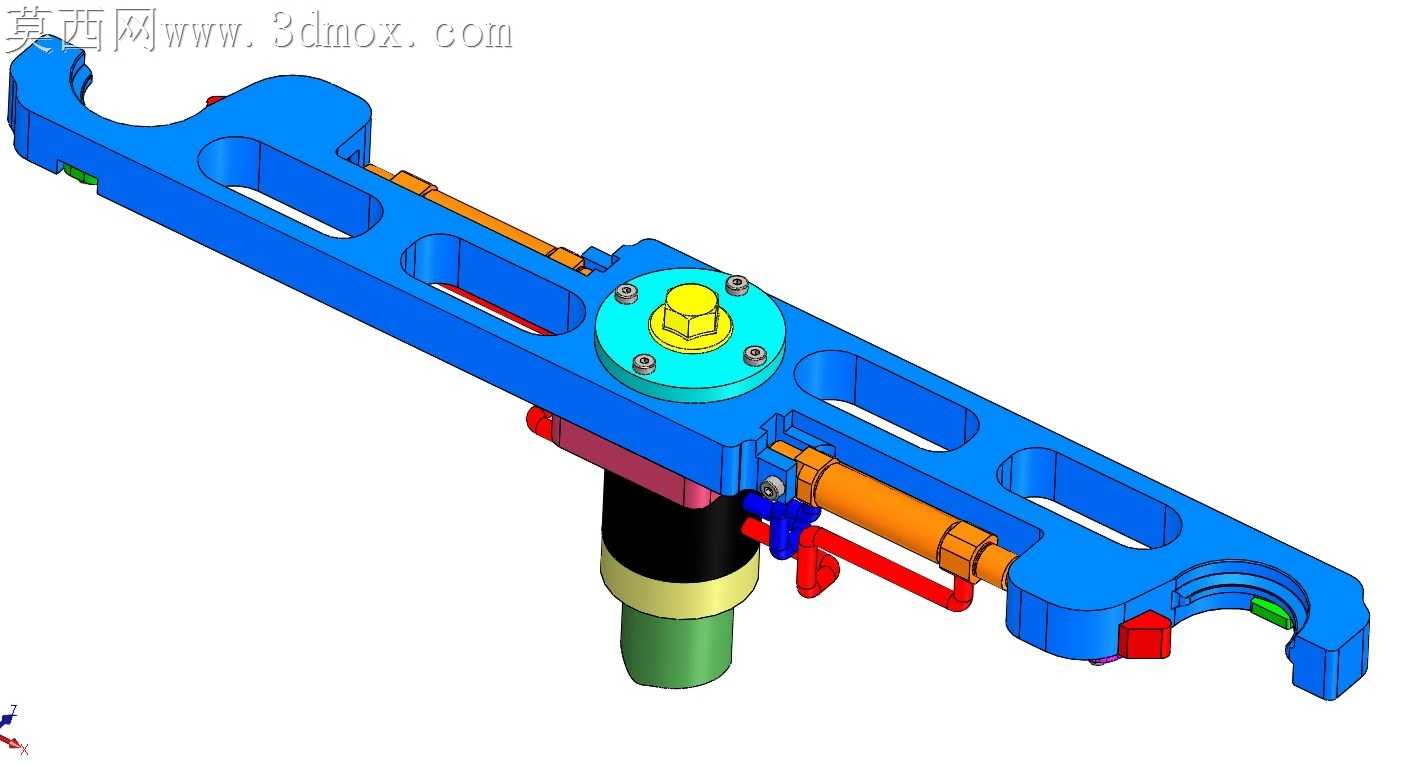

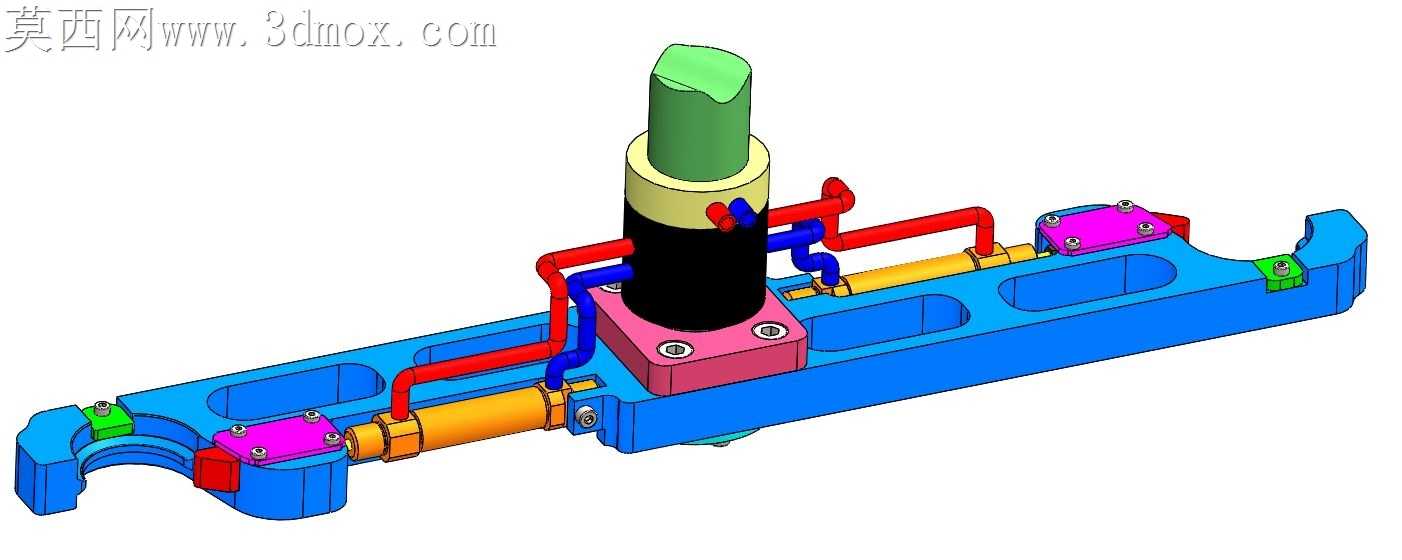

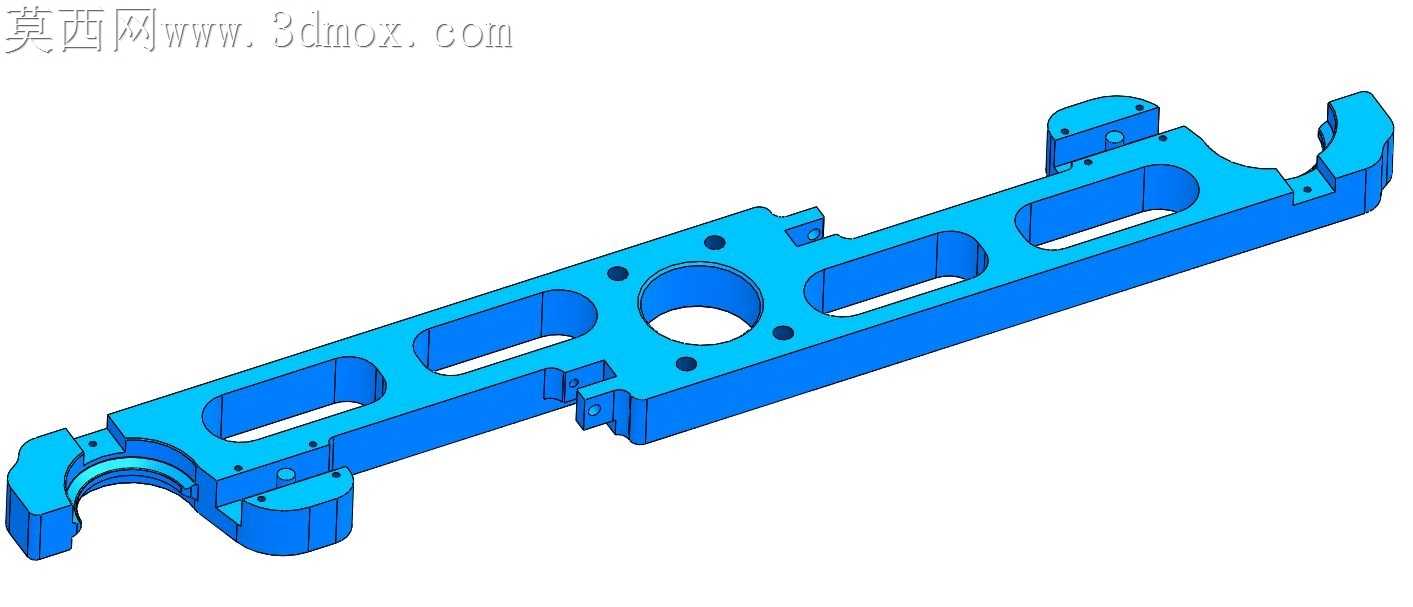

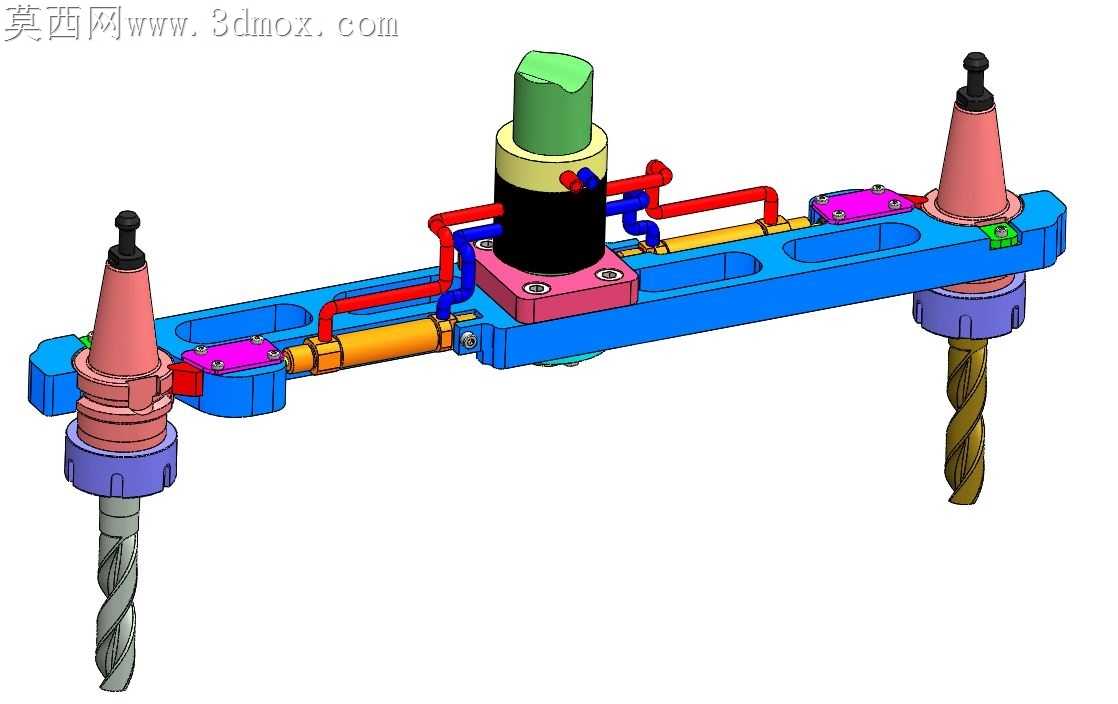

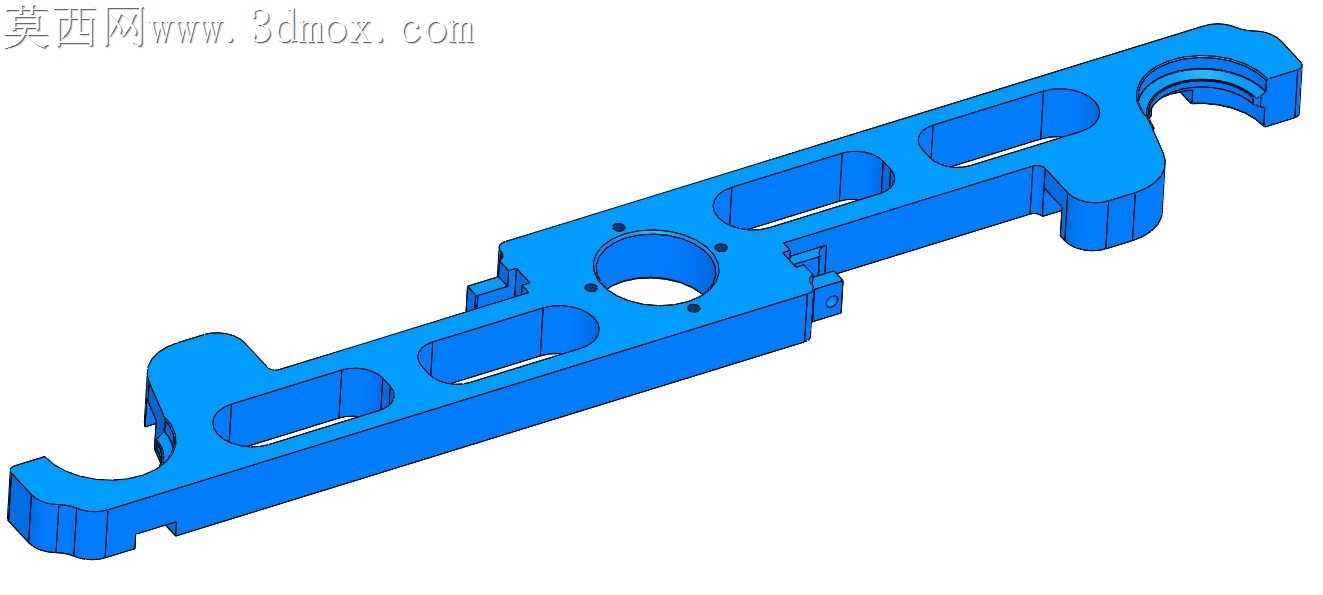

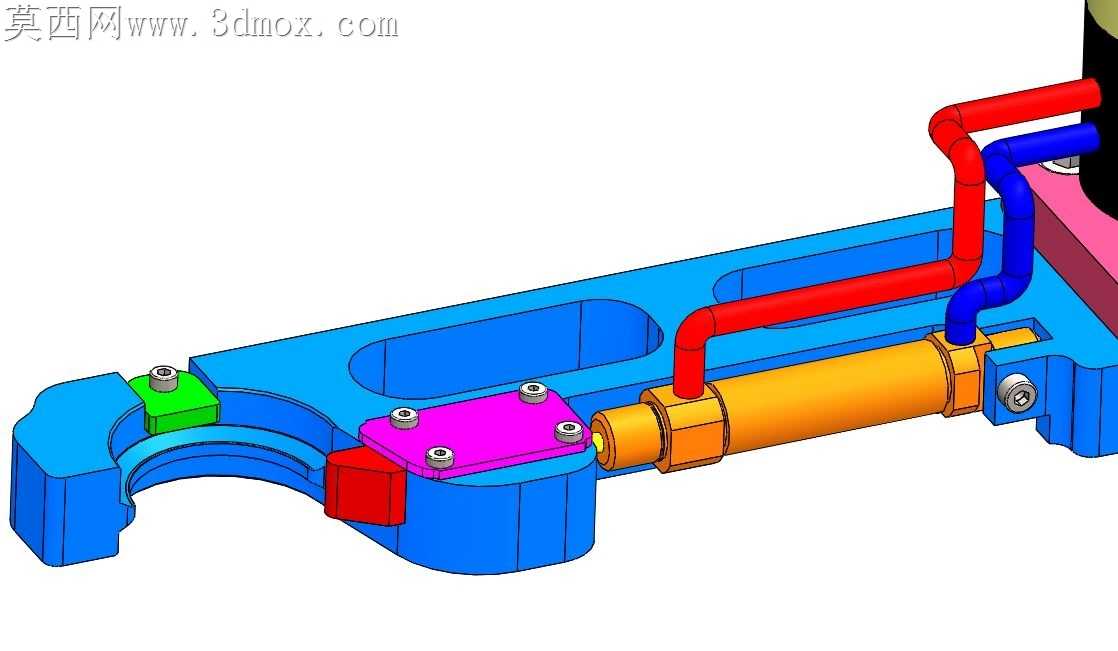

该换刀机构主要应用于立式数控铣床、小型加工中心的主轴刀具自动交换场景，是机床加工环节中衔接刀库与加工主轴的核心执行部件，能够在加工程序触发换刀指令时，快速完成主轴上旧刀具的拆卸与待加工新刀具的装夹，大幅缩短非加工等待时长，提升批量零件铣削、钻削工序的连续加工效率，适配多工序集中加工的数控设备使用需求。该机构以气动作为核心动力源，通过布设的红蓝气路输送压缩空气驱动内部活塞与传动组件动作，整体采用横向悬臂式结构布局，臂体上设置三个刀具装夹位，可同时握持待更换刀具与主轴拆卸下的旧刀具，配合旋转与伸缩动作完成刀具的位置交换，两端的刀具夹持座采用锥面定位结构，能够与标准BT系列数控刀柄的锥面紧密贴合，保证刀具装夹的同轴度与夹持刚性，避免换刀后刀具出现偏摆影响加工精度。设计过程中优先考虑换刀动作的稳定性与定位精度，臂体采用高强度铝合金材质加工成型，在保证结构刚性的前提下降低整体自重，减少气动驱动的负载；气路采用内嵌与外置结合的布设方式，避免管路在换刀旋转过程中出现缠绕干涉，各气路接口处设置密封结构，防止压缩空气泄漏影响动作响应速度；夹持座内部设置弹性锁紧结构，在气压波动的短暂工况下仍能保持对刀柄的可靠夹持，避免刀具脱落引发设备故障。该机构的横向安装基准面设置于臂体下方的连接座处，整体横向跨度适配常见小型加工中心主轴与刀库的间距范围，竖直方向的刀具装夹位高度与主轴锥孔、刀库刀套的中心高度匹配，安装时可通过连接座上的长圆孔调整横向位置，保证换刀臂两端的夹持中心分别与主轴中心、刀库待换刀位中心重合，无需对机床原有结构进行大范围改造即可完成加装；臂体上的气动换向阀集成于中部安装座上，缩短气路传输路径，提升换刀动作的响应速度，整体动作流程可直接接入机床原有PLC控制系统，与主轴松刀、刀库转位动作实现时序联动，无需额外增设独立控制单元。
