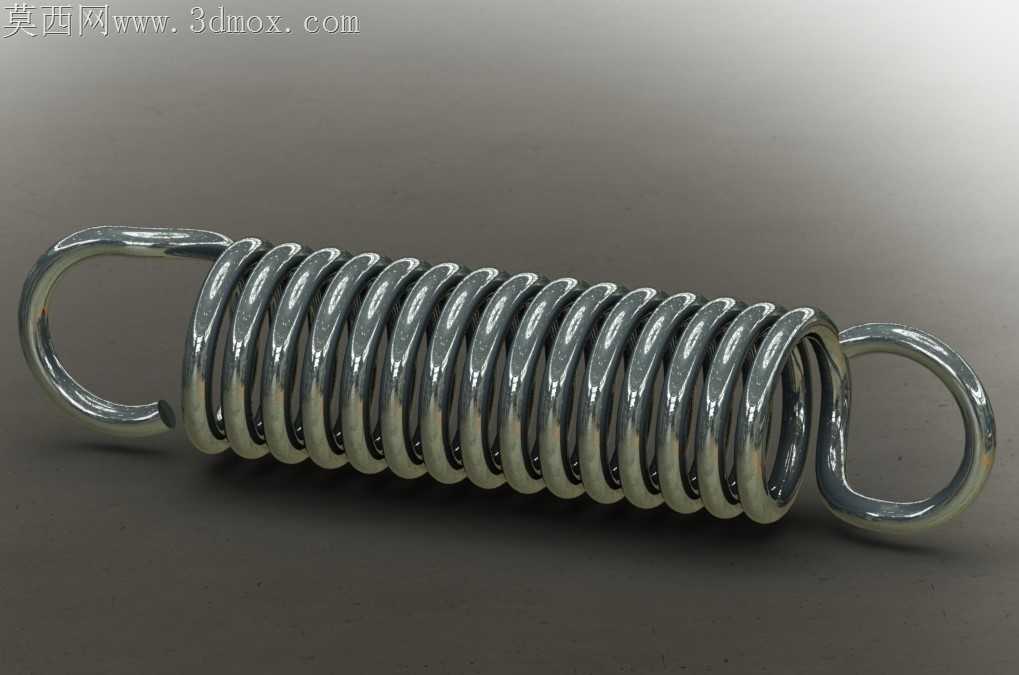

带双耳挂钩的拉伸螺旋弹簧结构设计

这款带双耳挂钩的拉伸螺旋弹簧，是工业领域应用极为广泛的弹性储能零件，核心作用是在受轴向拉力作用时产生反向回弹力，依靠自身弹性变形吸收冲击能量、提供张紧拉力、实现部件复位，在各类机械设备、五金构件、交通载具、日用器械中都承担着不可替代的功能。从实际应用场景来看，这类弹簧常被用于设备舱门的自动回位结构、健身器材的阻力提供模块、农机设备的张紧限位结构、摩托车与非机动车的减震支撑组件、工业流水线的工装夹具张紧单元，甚至小型家电的开合复位结构中，能够在反复拉伸的工况下长期保持稳定的弹力输出，适配多数需要提供线性回拉力的装配场景。从功能特性来看，这款弹簧采用等节距密圈设计，自由状态下簧圈之间紧密贴合，不存在初始间隙，当两端挂钩受到向外的拉力时，簧圈才会逐步张开产生形变，相比压缩弹簧能够在更短的安装长度内提供更大的行程范围；两端一体弯折成型的圆环形挂钩，能够直接套在安装位的固定销轴上，无需额外设计连接卡扣，大幅简化了装配流程，同时挂钩与簧身采用连续线材弯折成型，不存在焊接接缝，避免了焊接位置应力集中导致的断裂风险，大幅提升了长期交变载荷下的使用寿命。从设计思路来看，这款弹簧的簧身采用等直径圆柱螺旋结构，簧丝直径、弹簧中径、有效圈数都经过力学核算，能够保证在额定拉伸行程内，弹力输出保持线性变化，不会出现刚度突变的情况；两端的挂钩采用与簧身同直径的线材一体弯制，挂钩的圆环内径适配常规的标准销轴尺寸，挂钩与簧身的过渡位置做了圆弧过渡处理，避免弯折处出现应力集中点，防止反复拉伸过程中过渡位置产生疲劳裂纹。从外形尺寸与安装边界来看，这款弹簧整体为细长圆柱形态，安装时仅需要预留出簧身的径向容纳空间，以及两端挂钩挂接销轴的轴向位置，安装完成后弹簧的拉伸行程需要控制在簧丝材料的弹性形变范围内，避免超行程拉伸导致簧丝产生塑性变形，丧失回弹能力；装配时需要保证两端挂钩的受力方向与弹簧轴向保持一致，避免侧向力导致簧圈出现偏磨、挂钩出现非正常弯折，影响弹簧的正常使用寿命。在实际选型使用时，需要根据所需的拉力大小、安装空间长度、最大拉伸行程匹配对应的簧丝直径与有效圈数，保证弹簧的刚度符合使用需求，同时要根据使用环境的腐蚀程度选择对应的表面处理方式，比如常规室内环境可以采用镀锌防锈，户外或潮湿环境可以采用不锈钢材质加工，确保弹簧能够长期稳定工作。
