水平安装型电解电容器集合设计方案

在工业控制板卡、车载电子单元、大功率开关电源、变频驱动模块等对内部空间排布有严格要求的电子电气设备场景中，电解电容作为核心的储能、滤波无源器件，其安装形式直接决定了整机内部的空间利用率、散热效率与长期运行可靠性。水平安装的电解电容相较于垂直安装款式，能够大幅压缩器件在垂直方向的占用高度，适配薄型化、紧凑化的设备腔体设计需求，在车载影音系统、超薄工业电源、嵌入式控制终端等产品中应用十分广泛。

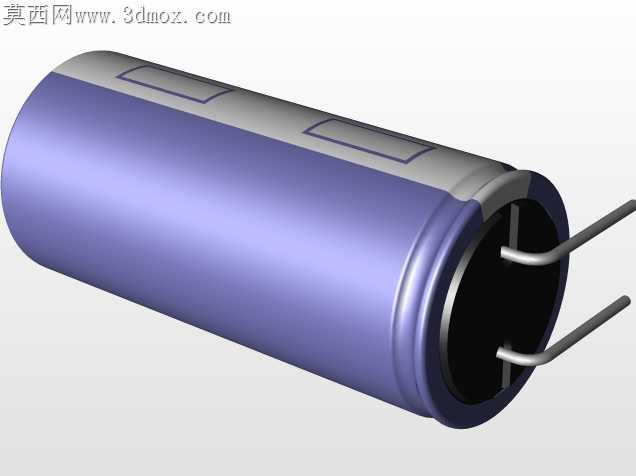

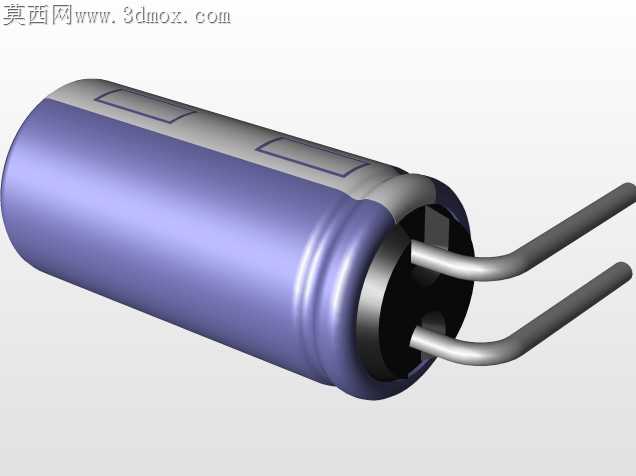

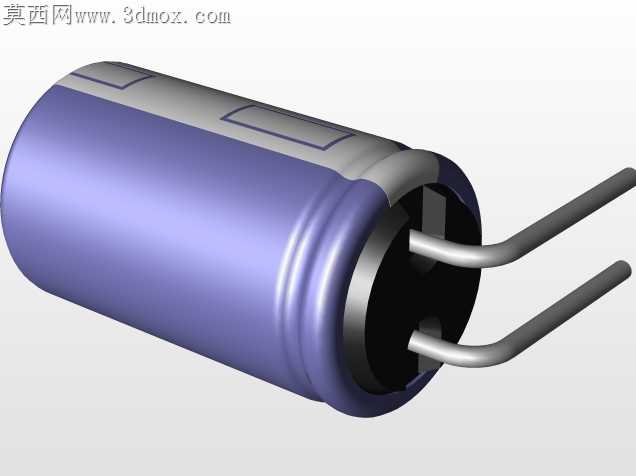

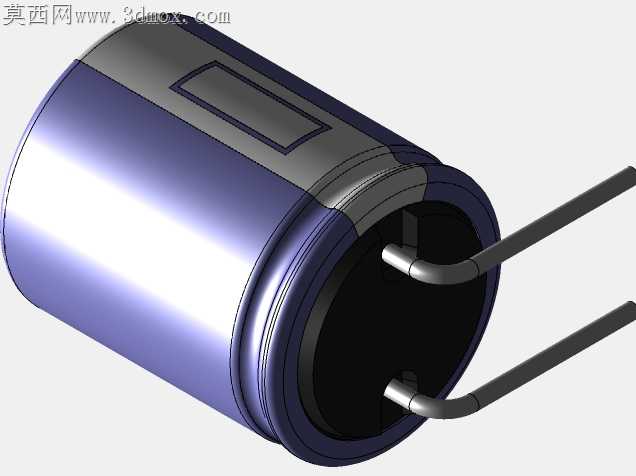

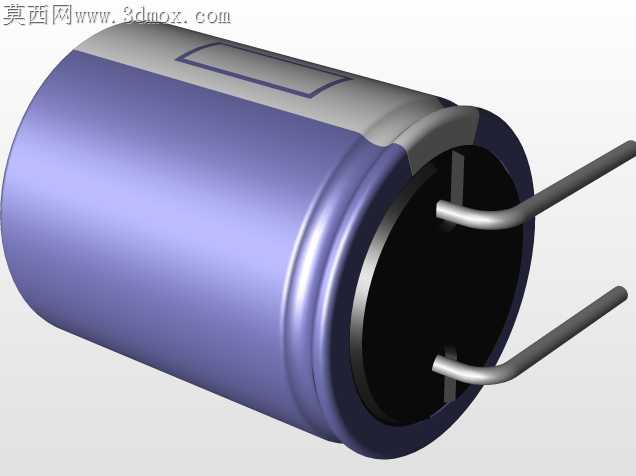

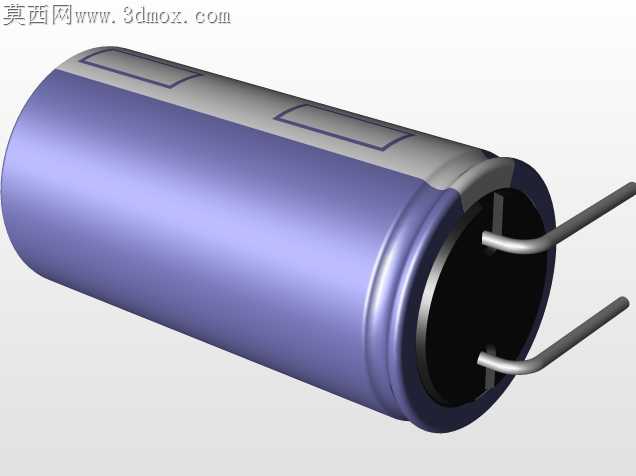

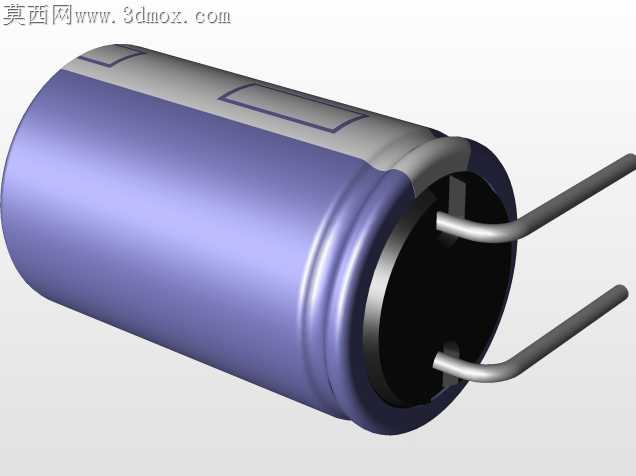

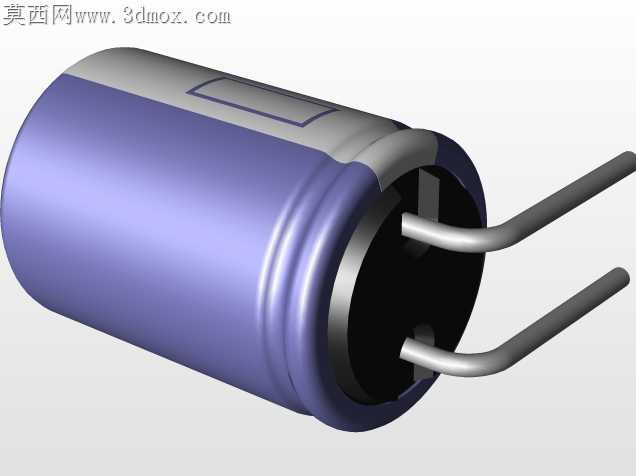

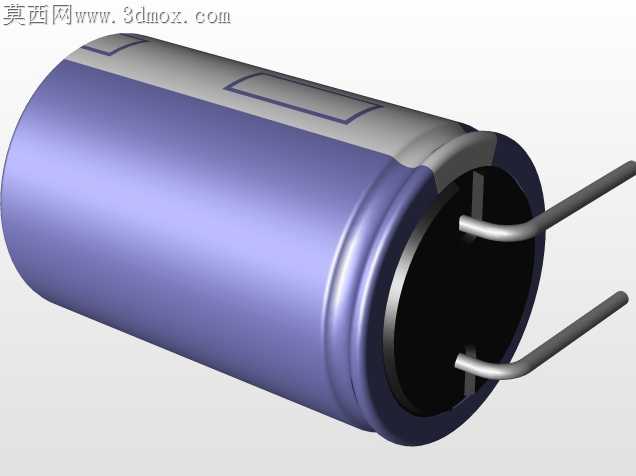

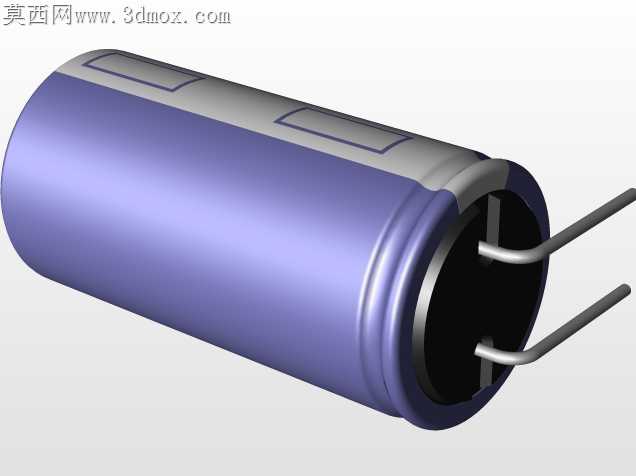

这套水平安装电解电容集合，覆盖了主流常用的容值与耐压规格对应的尺寸序列，设计过程中充分考量了实际生产装配的全流程需求：首先针对电容本体的结构特征，还原了铝制外壳的卷边结构、绝缘套管的包覆范围、顶部防爆刻线的细节形态，以及引脚的出线角度与固定结构，确保模型与实物的外观一致性，可直接用于整机的外观评审、结构干涉校验环节。

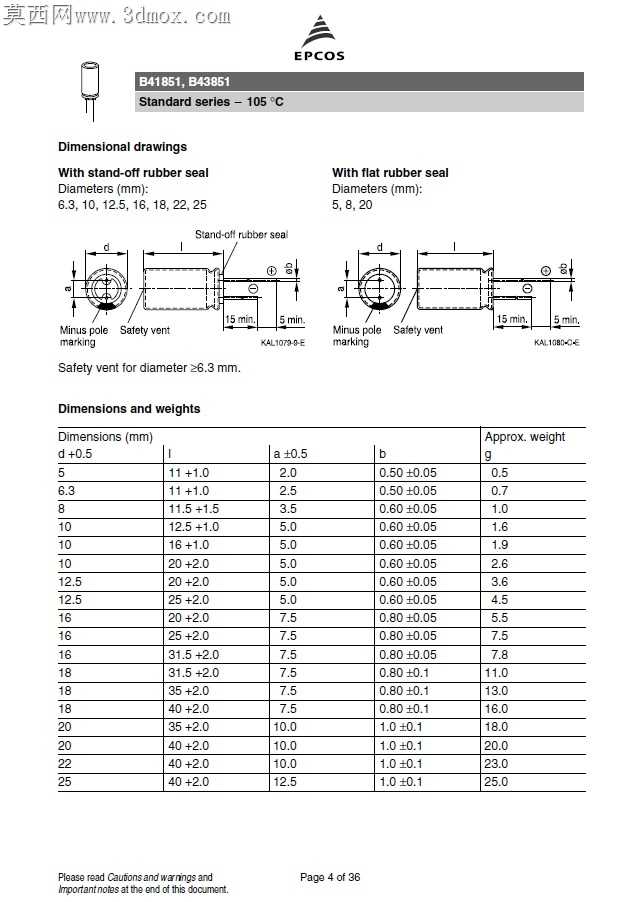

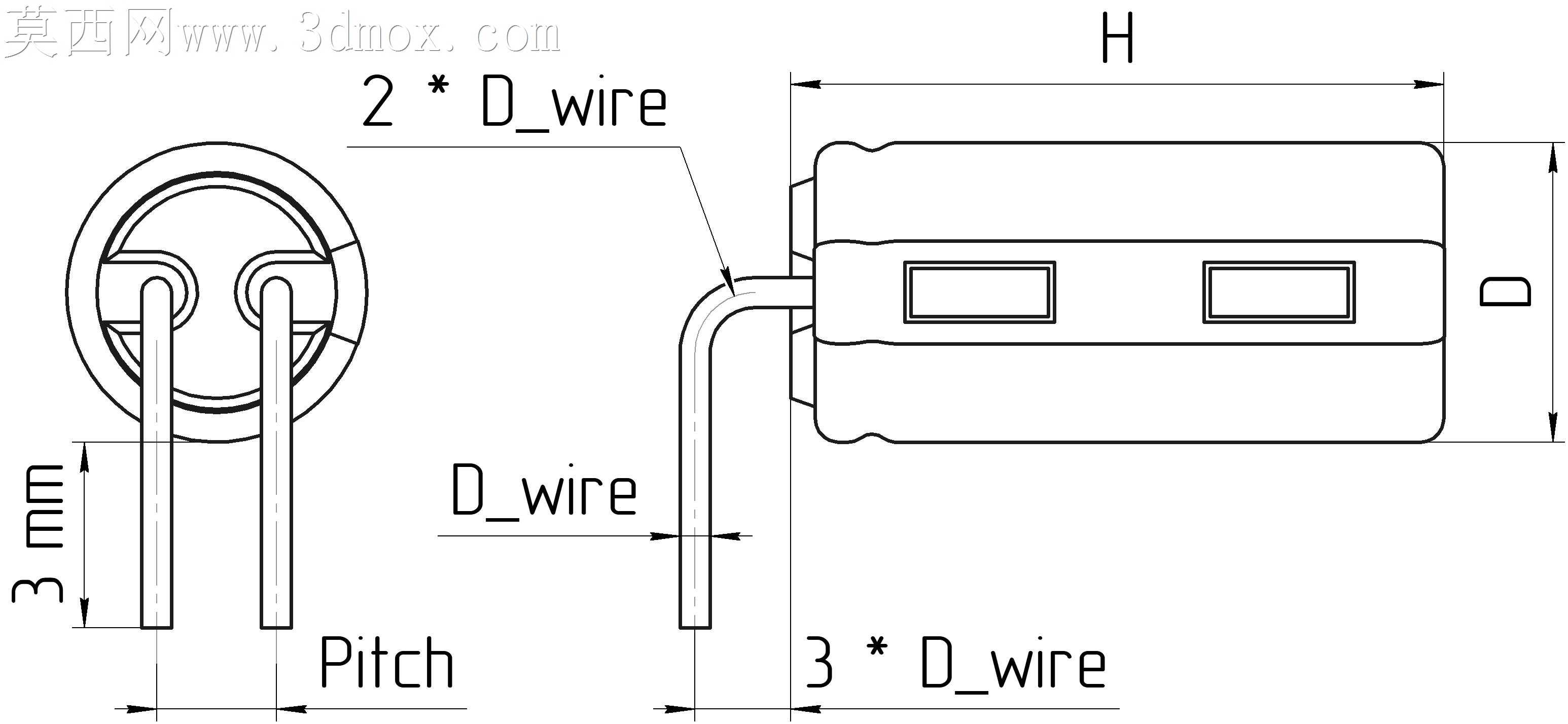

在安装边界的设计上，模型严格遵循对应系列电容的实际安装规范，明确标注了不同规格对应的本体直径、主体长度、安装孔距、引脚线径等核心装配尺寸，其中本体直径参数直接决定了电容在PCB板上占用的横向布局空间，主体长度匹配设备腔体的深度预留要求，安装孔距参数适配卧式电容固定支架的安装点位，引脚线径则对应PCB板上的焊盘孔径设计，能够帮助结构设计工程师在整机布局阶段精准预留装配空间，避免出现器件与周边结构件、其他电子元件的干涉问题，同时也能为PCB Layout工程师提供准确的器件封装参考，减少打样阶段的封装错误风险。

设计思路上，这套模型采用了参数化的构建逻辑，不同规格的电容模型保持统一的坐标系基准与安装参考面，工程师在进行整机装配时，可以根据电路设计的容值、耐压需求快速匹配对应规格的模型，直接调用到装配体中完成布局，无需重复进行定位调整。同时模型还原了水平安装电容的固定特征，可搭配对应的卧式电容固定夹、固定胶座进行装配模拟，验证不同固定方式下的抗震性能与装配便利性，尤其适配车载、工业工控等存在振动工况的使用场景，帮助工程师提前评估固定方案的可靠性。

在功能特性的还原上，模型充分考虑了电解电容的散热需求，本体与周边结构件的安全间隙参考值也融入到模型的设计参考中，能够提醒设计人员预留足够的散热通道，避免电容长期工作在高温环境下导致寿命缩减。同时引脚的成型角度与出线长度也按照实际生产中的加工标准进行还原，可用于模拟引脚折弯、波峰焊等生产工序的可行性，提前发现生产装配环节可能存在的工艺问题，缩短产品的研发迭代周期，提升整机结构设计的合理性与可制造性。
