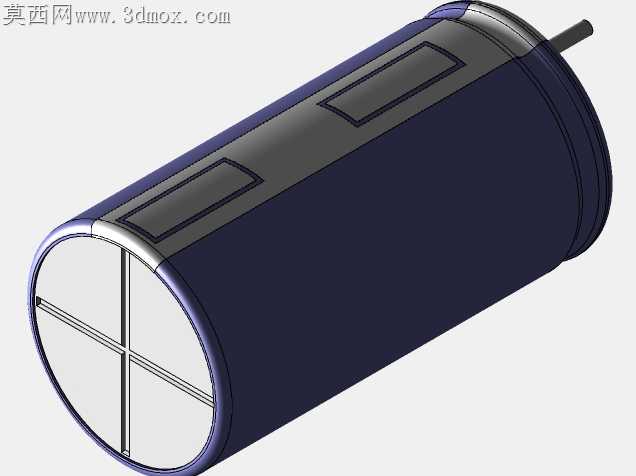

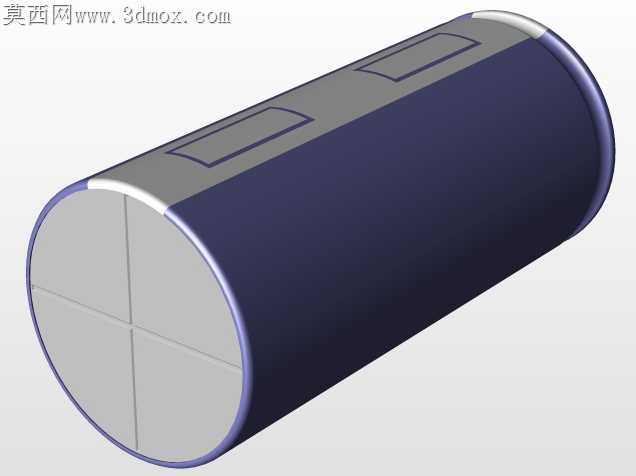

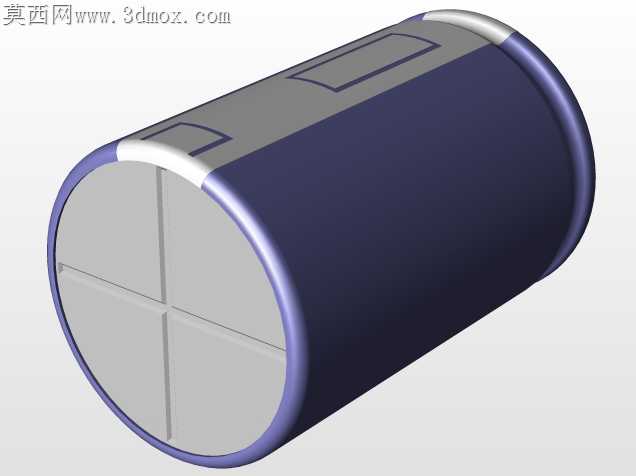

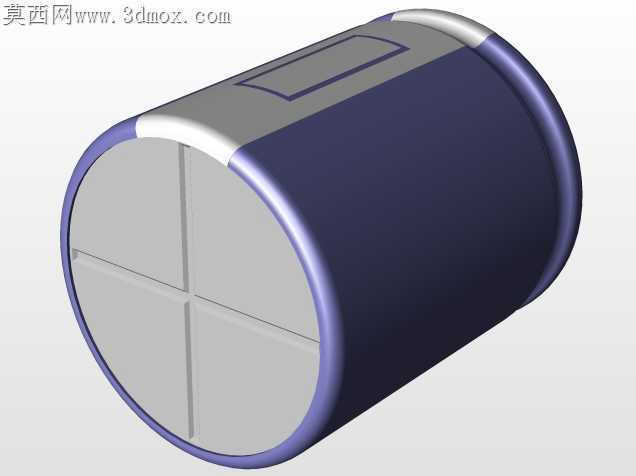

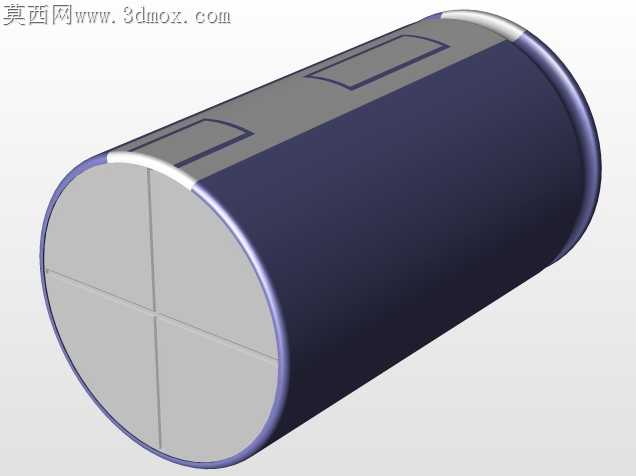

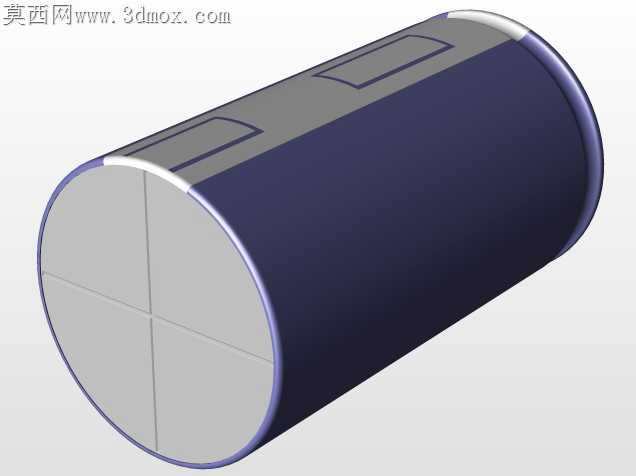

垂直安装型电解电容组配套结构设计

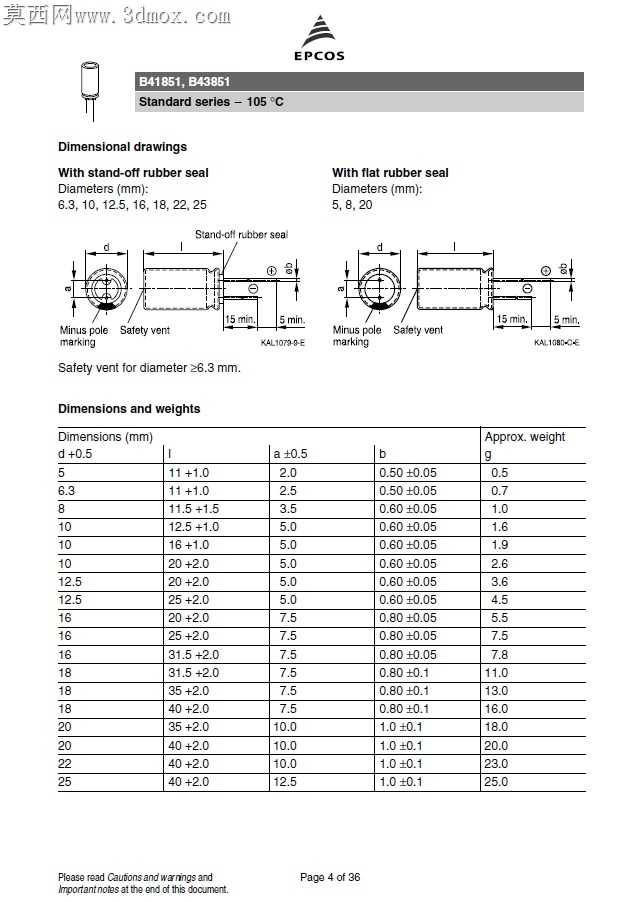

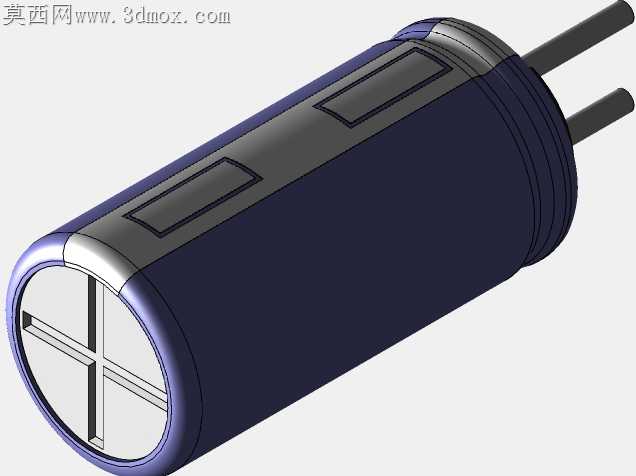

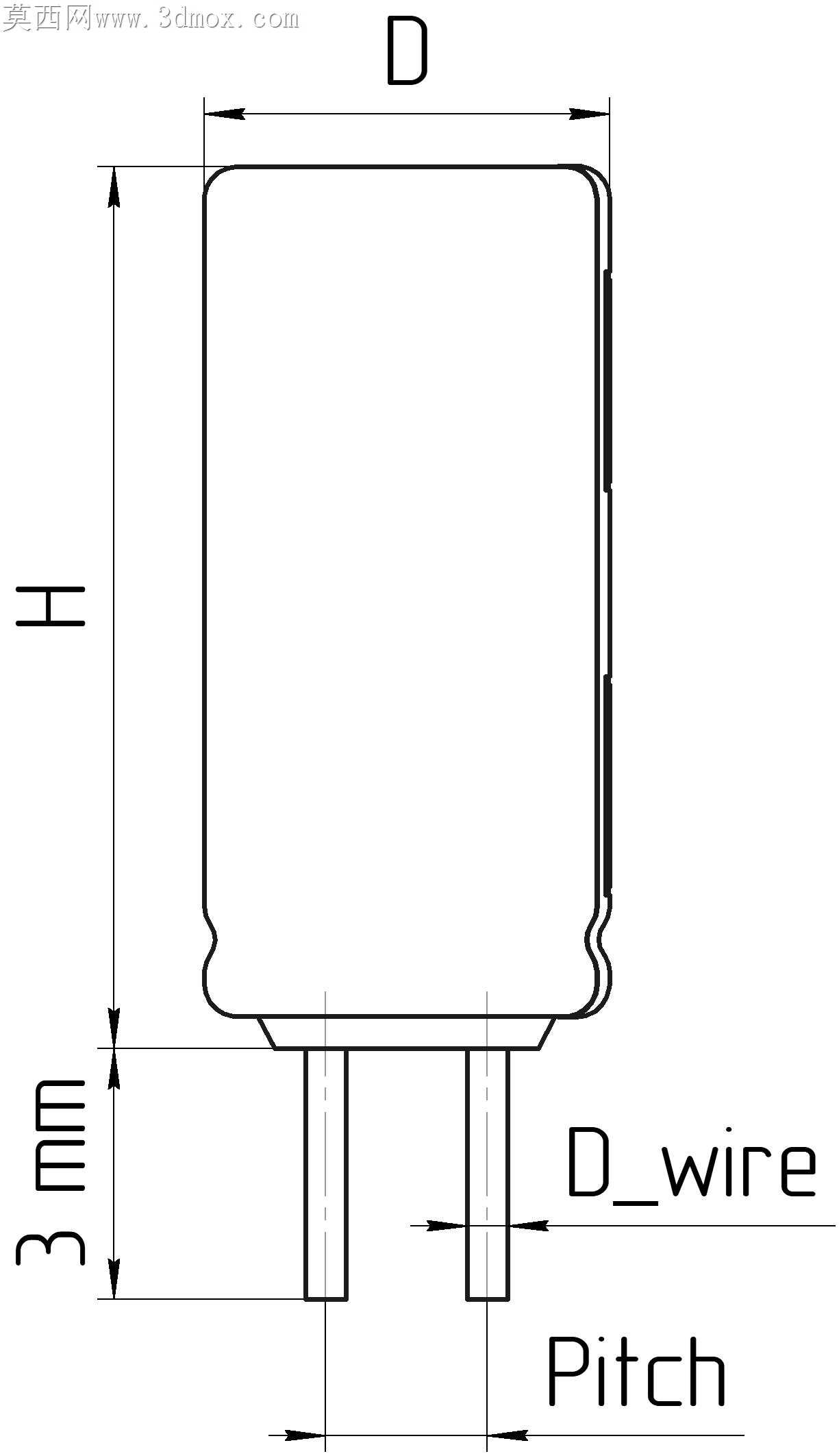

在工业控制板卡、开关电源、变频驱动模块等电子电气设备的内部布局设计中，电解电容作为核心的储能、滤波元件，其安装稳定性、空间占用率直接影响整板的布线效率与长期运行可靠性，垂直安装的电解电容组结构，正是为适配高密度板卡布局、压缩设备内部竖向空间而设计的配套安装方案。这套结构主要面向多颗同规格直插电解电容的成组排布需求，常见于大功率电源模块、伺服驱动控制器、工业PLC主控板的元件布局环节，能够在有限的板卡空间内完成多颗电容的规整固定，避免电容在设备振动、长期受热环境下出现引脚脱焊、本体歪斜、引脚受力断裂等问题，同时为电容与周边发热元件预留足够的安全散热间隙，降低高温环境下的电容寿命损耗。从功能特性来看，这套安装结构采用卡扣与支撑立柱结合的固定方式，能够对每颗电容的本体形成周向限位，不需要额外点胶或扎带固定即可实现电容的稳固安装，垂直排布的设计让电容引脚能够垂直穿过PCB板的安装孔，避免引脚弯折带来的应力集中，同时结构上预留的走线间隙能够让电容周边的电源线、信号线顺畅排布，不会出现元件干涉的问题。在设计思路上，这套结构充分考虑了不同容量规格电解电容的尺寸公差，支撑位的内径预留了合理的装配余量，既能够保证电容安装时不会出现过紧卡滞的问题，也不会因为间隙过大导致电容出现晃动；安装立柱的高度匹配对应电容的主体高度，能够让电容顶部与上层结构或外壳之间预留足够的电气安全距离，同时立柱的安装孔位与PCB板的固定孔完全对齐，不需要额外在板卡上开孔即可完成结构固定，大幅降低了板卡改造成本。从安装边界与尺寸适配来看，这套结构适配的电容主体直径、本体高度都经过了严谨的尺寸校核，安装孔距符合常规工业板卡的网格布线标准，整体结构的外轮廓尺寸紧凑，不会占用板卡上多余的布线空间，垂直安装的形态让电容的散热面完全暴露在流通空气中，能够有效提升电容的散热效率，延长电容的使用寿命。在实际应用场景中，这类成组垂直安装的电容结构不仅能够提升板卡元件的规整度，还能在自动化生产环节提升插件工序的效率，避免多颗电容插件时出现位置偏移、高度不齐的问题，有效提升整板的生产良率，同时规整的排布也方便后期设备维护时的电容检测与更换，不需要拆解周边过多元件即可完成故障电容的替换作业。
