Delta并联机器人教育用结构设计方案

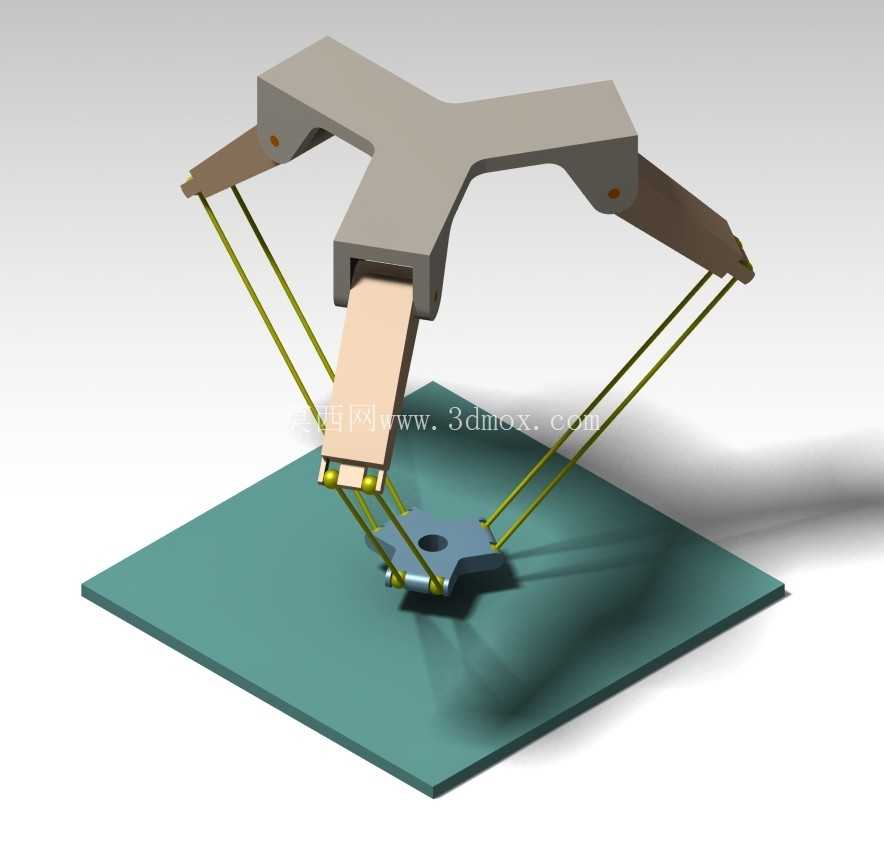

这套Delta并联机构的三维结构，是面向教学场景搭建的可拆解演示模型，覆盖了从单个零件到整机装配、再到运动学验证的全流程结构参考。在轻工行业的高速分拣工位上，这类并联机械手是核心执行单元，常见于食品包装线的物料拾取、电子元器件的快速摆盘、医药行业的药瓶分拣转运场景，凭借并联结构的高刚性、低运动惯量特性，能在狭小工作空间内实现每分钟上百次的往复抓取动作，相比串联关节机器人，其动平台的运动精度受臂长误差累积影响更小，高速运行下的轨迹稳定性更优。

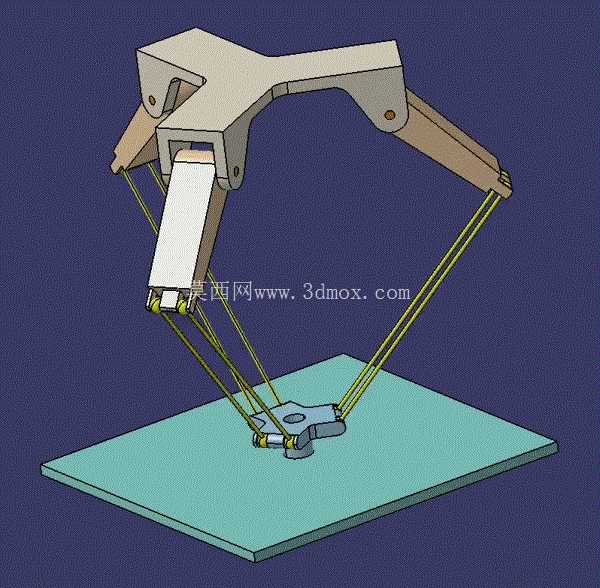

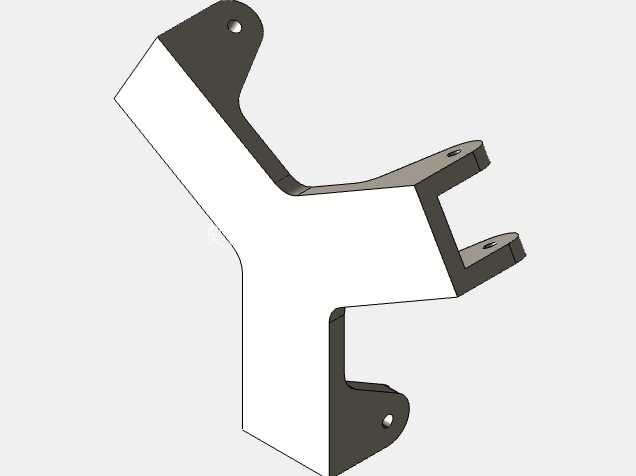

从结构设计逻辑来看，这套模型完全遵循实际工业Delta机器人的构型逻辑，顶部的静平台采用三角对称布局，三个驱动臂的安装座呈120度均匀分布，保证三个运动支链的受力完全对称，避免单侧支链负载过大导致的运动抖动。驱动臂与静平台之间采用铰接副连接，配合平行四边形结构的从动支链，将驱动端的旋转运动转化为动平台的三维平动，整套机构的运动学逆解逻辑清晰，教学过程中可以直接通过调整驱动臂的摆角参数，直观演示动平台在工作空间内的位置变化，帮助学习者理解并联机构的运动约束关系。

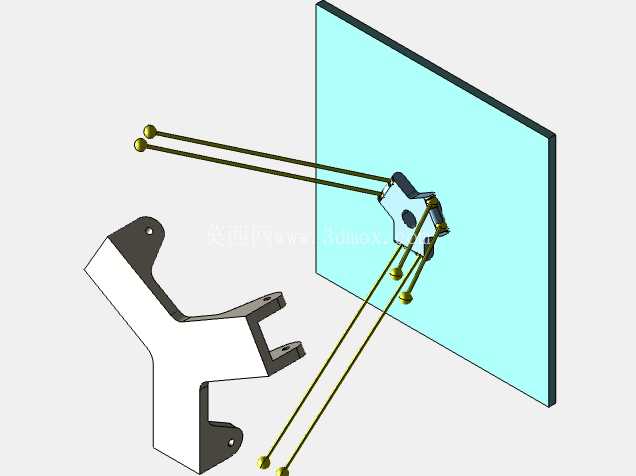

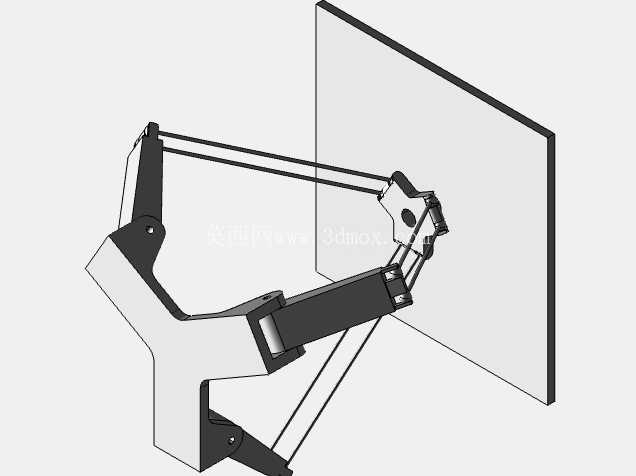

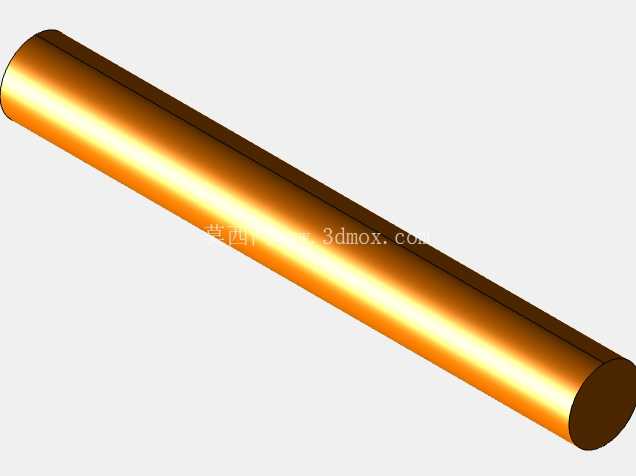

考虑到教学场景的拆装需求，这套模型的所有连接结构都做了简化处理，没有采用工业设备上的复杂密封、线缆走线结构，支链的连杆采用等直径杆件设计，铰接位置的销轴结构做了外露处理，学习者可以直观看到每个运动副的连接形式，甚至可以直接拆解单个支链，测量连杆长度、铰接点间距等核心参数，自行推导运动学正逆解公式，再和模型的实际运动轨迹做对比验证。静平台的三个安装端面做了定位止口设计，装配时不需要额外调整就能保证三个驱动臂的安装同轴度，降低教学装配过程中的调试难度。

安装边界方面，这套模型的静平台预留了标准的安装孔位，可以直接固定在铝型材工作台或者教学实训台的台面上，底部的演示平台模拟了实际生产线的输送带平面，动平台的最低运动位置刚好与演示平台表面保留5mm的安全间隙，避免运动过程中出现干涉。整套机构的工作空间呈倒锥形分布，在静平台下方300mm到500mm的高度区间内，动平台可以覆盖半径250mm的圆形作业范围，完全匹配教学演示中常见的物料拾取、轨迹模拟需求。

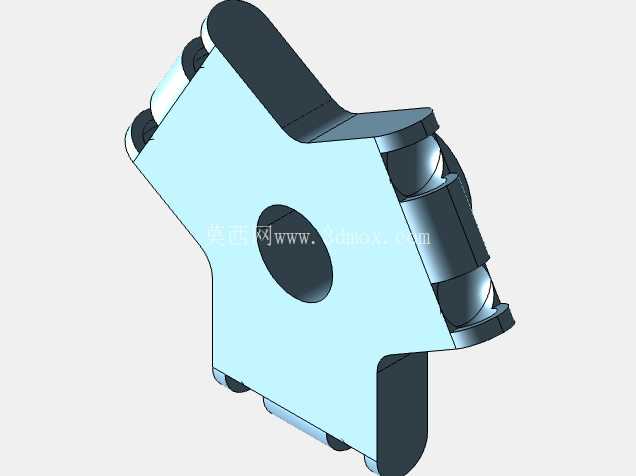

从功能特性上看，这套模型的动平台预留了标准的末端执行器安装接口，可以根据教学需求加装吸盘、夹爪等不同的执行元件，模拟不同行业的实际作业工况。平行四边形支链的结构设计完全约束了动平台的转动自由度，保证末端执行器始终保持水平姿态，这也是Delta机器人能够实现高速平稳抓取的核心设计点，模型中特意将支链的铰接点做了可视化处理，学习者可以清晰看到每个杆件的运动方向，理解为什么并联结构不会出现串联机器人常见的末端姿态偏转问题。

在零件设计层面，所有结构件都采用了规则的几何造型，没有复杂的曲面特征，方便学习者在建模练习时从基础的拉伸、旋转特征入手，逐步完成单个零件的建模，再按照装配约束关系完成整机装配，后续还可以直接导入运动仿真模块，添加驱动参数后模拟整机的运动过程，验证工作空间范围、运动过程中是否存在杆件干涉，甚至可以结合动力学分析模块，计算不同运动速度下各支链的受力情况，为后续实际工业机器人的设计积累参数经验。
