仿生扑翼传动教学演示机构

这套仿生翼面传动结构，核心面向机械原理教学场景搭建，可直观复现扑翼类运动的传动逻辑，帮助学习者理解连杆组合运动的轨迹生成规律。从实际应用场景来看，这类结构除了作为教学演示载体，也可作为小型仿生扑翼飞行器、扑翼式流体扰动装置的核心传动原型，在验证翼面摆动角度、传动受力路径阶段，能快速完成运动干涉排查与参数调整。

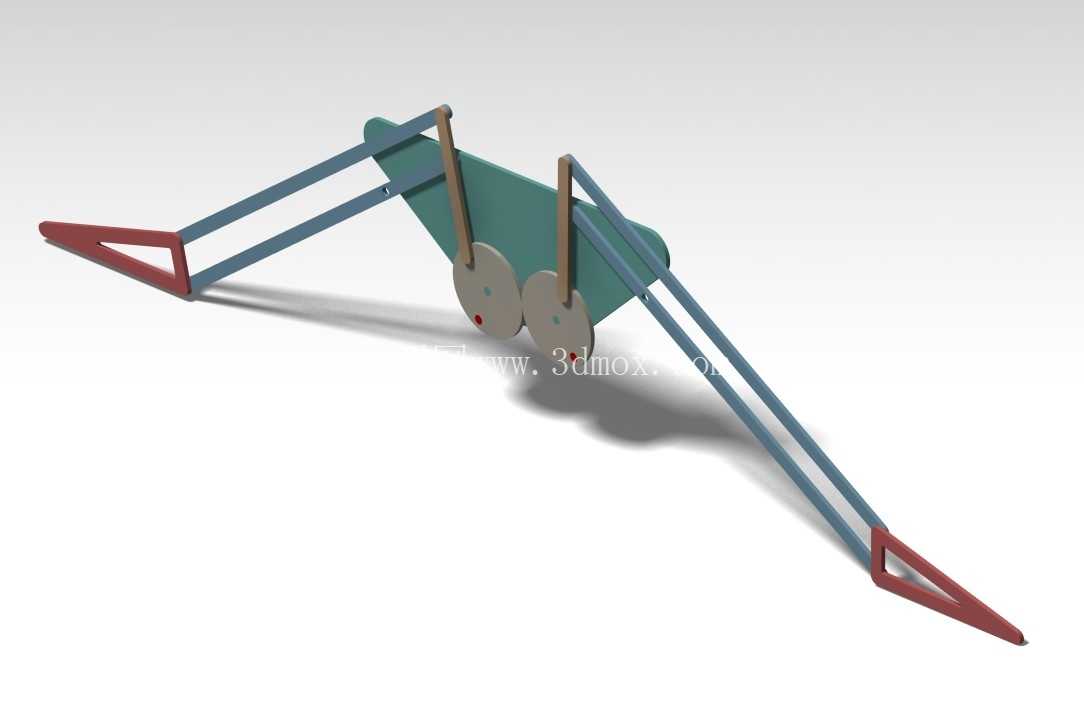

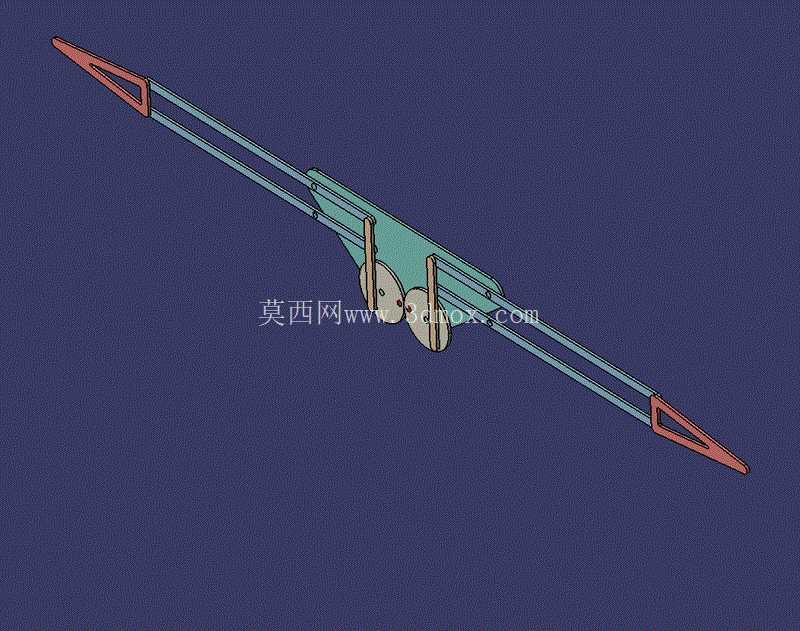

结构设计上，采用对称式双摇杆连杆布局，中部的两个同轴圆盘作为动力输入构件，圆盘上的偏心铰接点连接竖向传动支杆，支杆上端与翼面主体铰接，翼面主体同时与两侧延伸的长连杆形成转动副，长连杆末端的三角结构作为翼梢的支撑端点，当动力输入带动圆盘转动时，偏心点带动支杆做上下往复的平面运动，进而牵动翼面主体绕铰接点做周期性摆动，同时两侧长连杆随翼面摆动做同步的伸缩式平面运动，最终复现类似生物翼面扑动的复合运动轨迹。

从安装边界来看，整套机构的所有运动构件均布置在同一平面内，横向总跨度为翼面完全展开时两侧翼梢端点的直线距离，纵向高度为圆盘最低点到翼面主体最高点的垂直距离，安装时需预留足够的平面运动空间，避免翼梢摆动时与周边固定构件发生碰撞；铰接位置均采用间隙配合的转动副设计，可有效降低运动过程中的卡滞风险，中部动力输入轴的安装孔位为同轴设计，可直接对接标准减速电机输出轴，无需额外设计转接结构。

功能特性层面，整套结构将复杂的空间扑翼运动简化为平面连杆传动，所有零件均可采用常规板材、棒材加工完成，零件之间的装配关系清晰，没有复杂的曲面配合结构，学习者可通过拆分装配过程，逐一理解每个构件在运动链中的作用：偏心圆盘负责将旋转运动转化为往复直线运动，竖向支杆负责传递动力同时约束翼面的摆动幅度，两侧长连杆负责限定翼梢的运动轨迹，保证翼面扑动过程中两侧运动完全对称，避免出现运动偏移导致的结构受力不均。

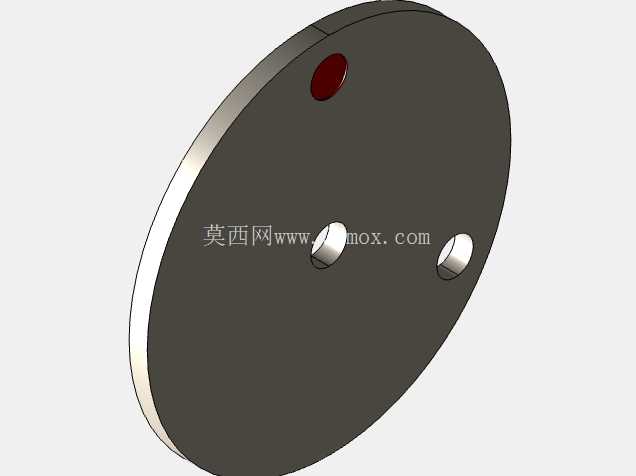

在实际教学使用中，可通过调整偏心圆盘上铰接点的偏心距，改变翼面的扑动角度范围，也可更换不同长度的竖向支杆、长连杆，获得不同的翼面运动轨迹，直观展示连杆参数对最终运动输出的影响，帮助学习者快速掌握平面连杆机构的设计逻辑与参数调整方法。整套结构的运动副均暴露在外，可直接观察每个铰接点的运动状态，不存在封闭的箱体结构遮挡传动过程，非常适合作为机械原理课程的演示教具，也可作为仿生机械设计入门阶段的验证原型，快速验证传动方案的可行性，减少后续实物样机制作时的方案迭代成本。

从受力传递路径来看，动力从输入轴传入后，经偏心圆盘分流到两侧对称的传动支杆，再由支杆传递到翼面主体，最终通过长连杆将力分散到整个翼面结构，对称式的布局可让两侧受力完全平衡，降低输入轴的径向负载，减少运动过程中的振动，保证机构运行平稳。所有铰接点的受力方向均沿构件轴向，不存在额外的侧向弯矩，可有效降低铰接位置的磨损，延长机构的演示使用寿命，日常维护仅需在铰接点添加少量润滑脂即可，无需复杂的保养操作。
