大水量卧式火管工业锅炉结构设计

这款火管锅炉的结构设计，核心围绕烟侧与水侧的换热路径优化展开，整体采用卧式筒体布局，所有走火焰与高温烟气的管束完全被锅筒内的炉水包裹，仅两端的烟室结构做了位置互换设计，让烟气在管束内的折返路径更长，充分释放烟气余热，提升整体换热效率。从实际应用场景来看，这类结构的燃气火管锅炉，常被用于小型工业园区的集中蒸汽供应，或是大型火力发电厂的辅助启动锅炉，就像核电站配套的同类型辅助锅炉一样，能够在主机组未启动阶段提供稳定的蒸汽汽源，满足厂区采暖、设备密封、管道吹扫等多场景的用汽需求。

从功能特性上看，火管结构的设计本身就具备水容积大、负荷波动适应性强的优势，这款大水量设计的型号，锅筒内储水量充足，当用汽端出现短时间负荷波动时，不会因为补水不及时导致蒸汽压力骤降，运行稳定性远高于小水容积的快装锅炉。设备顶部设置的大口径蒸汽引出管，能够降低蒸汽上升流速，减少蒸汽带水率，提升输出蒸汽的干度；筒体侧面布置的多级阀组，分别承担水位监测、压力泄放、定期排污的功能，所有阀组的安装位置都预留了足够的操作空间，日常巡检与维护时不需要额外搭设操作平台。底部的两个鞍式支座，采用对称布置结构，其中一个为固定支座，另一个为滑动支座，能够适配筒体受热后的轴向膨胀位移，避免热应力集中导致的焊缝开裂问题。

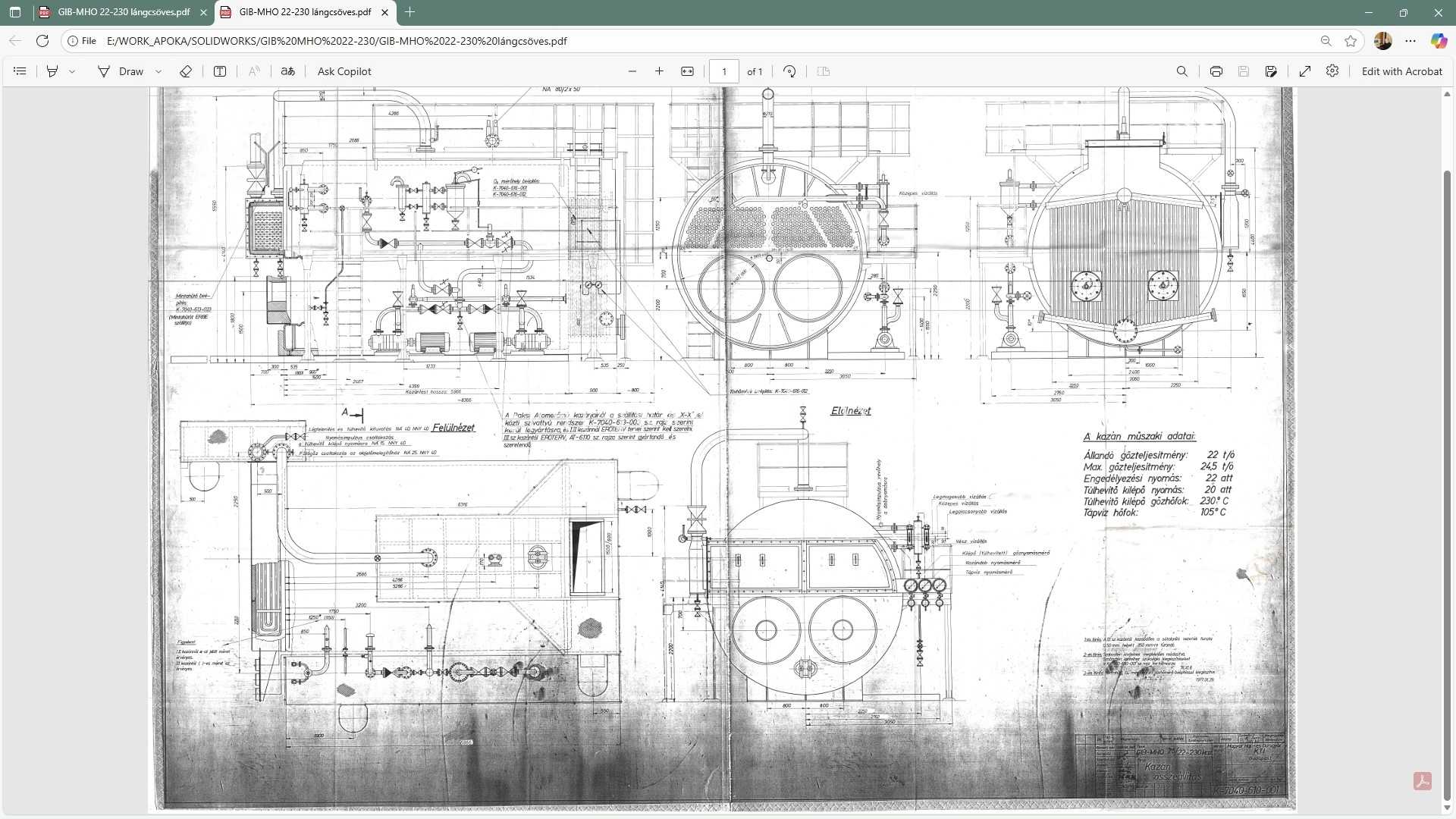

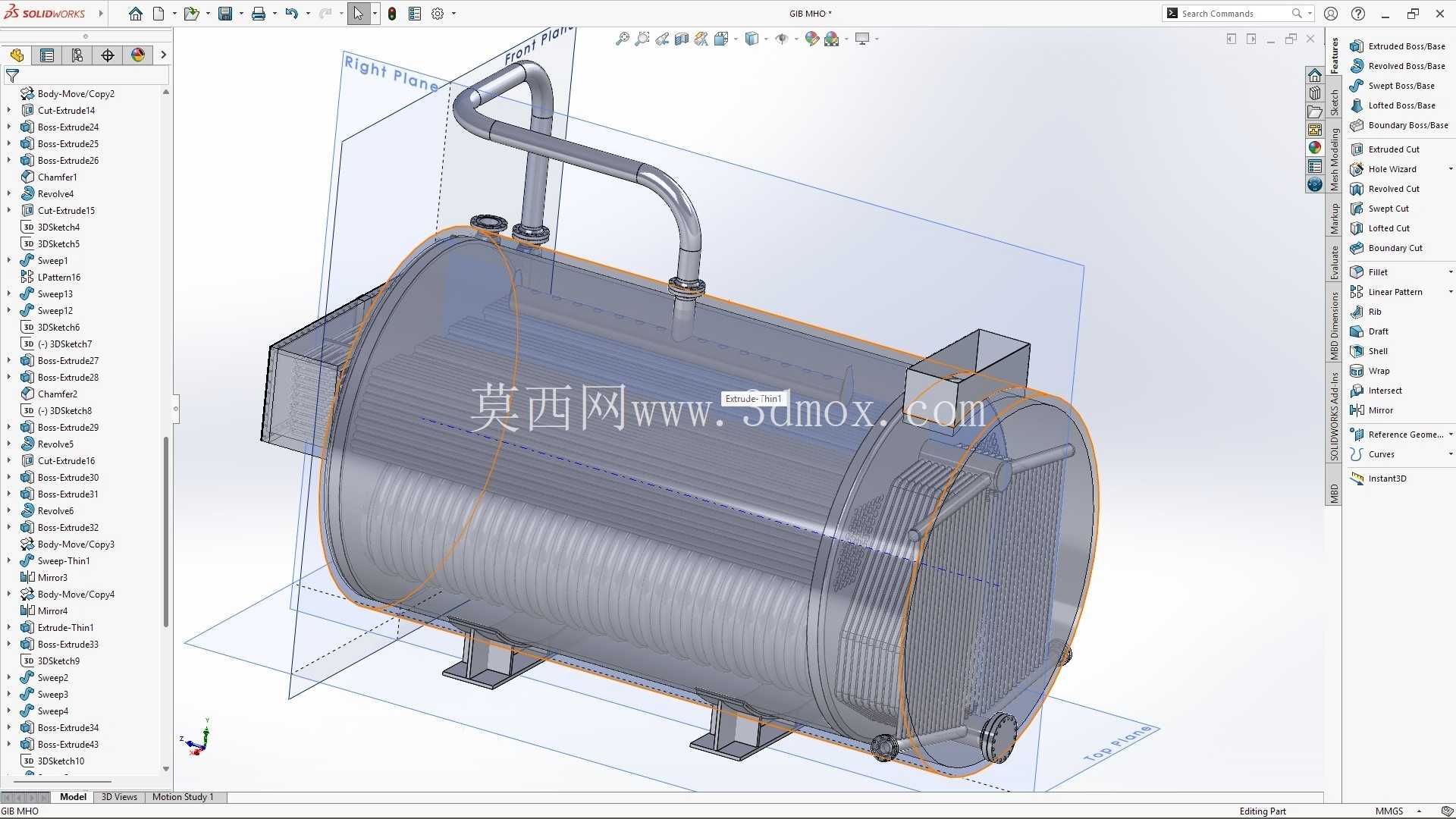

从设计思路层面拆解，这款锅炉的三维结构完全按照实际安装边界做了1:1还原，筒体外部的保温层安装空间、烟箱的检修门开启范围、顶部管道的连接操作空间都做了预留，不会出现建模完成后现场安装干涉的问题。烟管与两端管板的连接采用胀接加焊接的复合结构设计，在三维建模阶段就对管孔的排布做了等距优化，既保证烟气流速在合理区间，避免流速过高造成管端冲刷磨损，也不会因为流速过低导致管内积灰，减少日常吹灰的维护频次。筒体端部的烟箱采用快开式结构设计，检修时不需要完全拆除烟箱螺栓，就能打开检修门对烟管做检查与清理，大幅缩短停机维护的时间。

从安装边界来看，这款卧式锅炉的整体重心偏低，鞍式支座的安装孔距按照通用工业锅炉的安装基座标准设计，不需要对现有厂房的锅炉基座做大规模改造就能直接就位。顶部的主蒸汽管道、给水管道、排污管道的接口位置与法兰标准，都和常规工业管路系统匹配，选型时只需要核对额定蒸发量与蒸汽压力参数，就能直接对接厂区现有蒸汽管网。筒体侧面的观火孔、水位计接口的位置都设置在操作面一侧，巡检人员站在地面就能直接观察炉内燃烧状态与水位情况，不需要额外架设巡检平台。另外，设备尾部的烟气出口位置预留了节能器安装接口，后期如果需要进一步提升热效率，可以直接在尾部加装烟气余热回收装置，不需要对本体结构做改动，适配后期的节能改造需求。

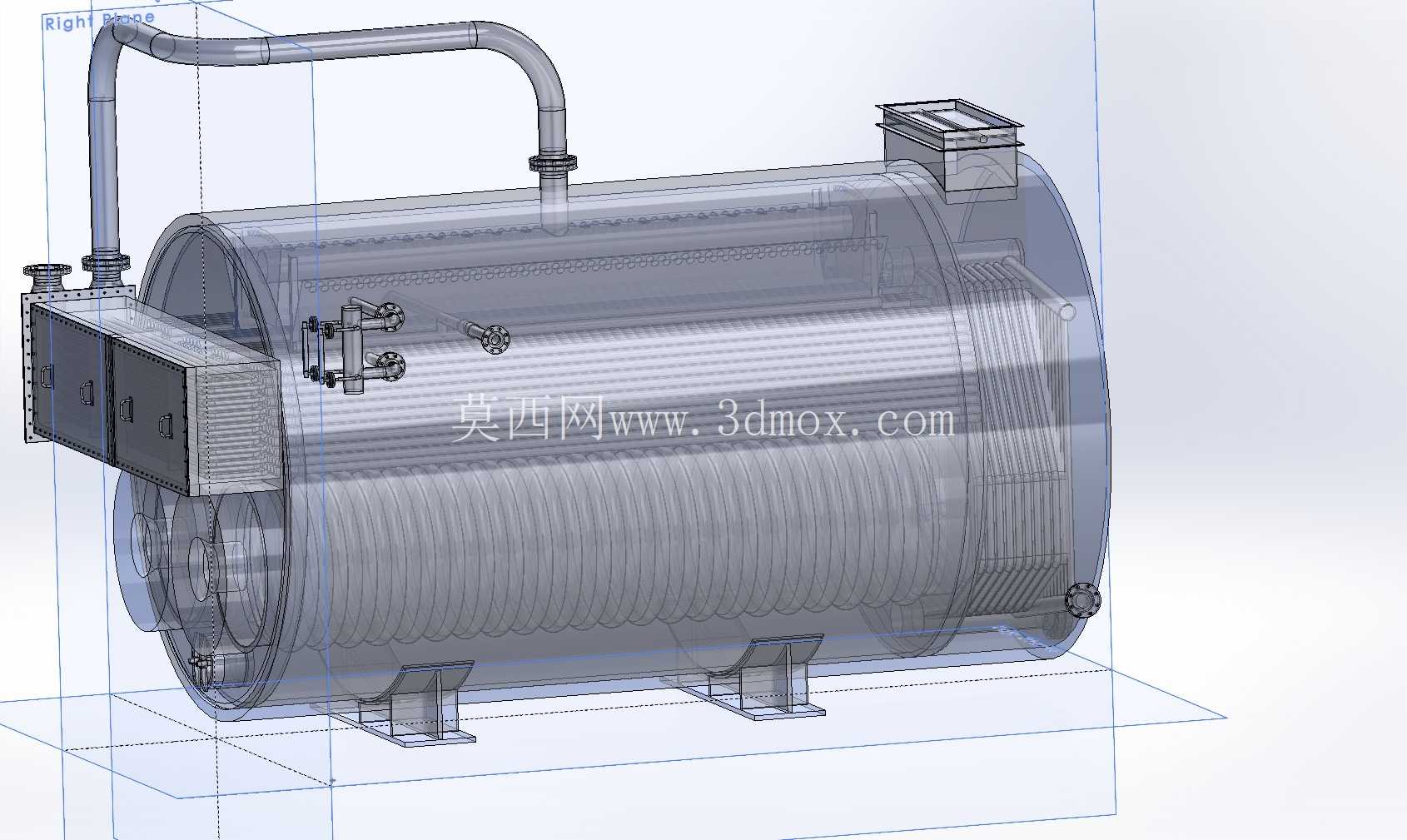

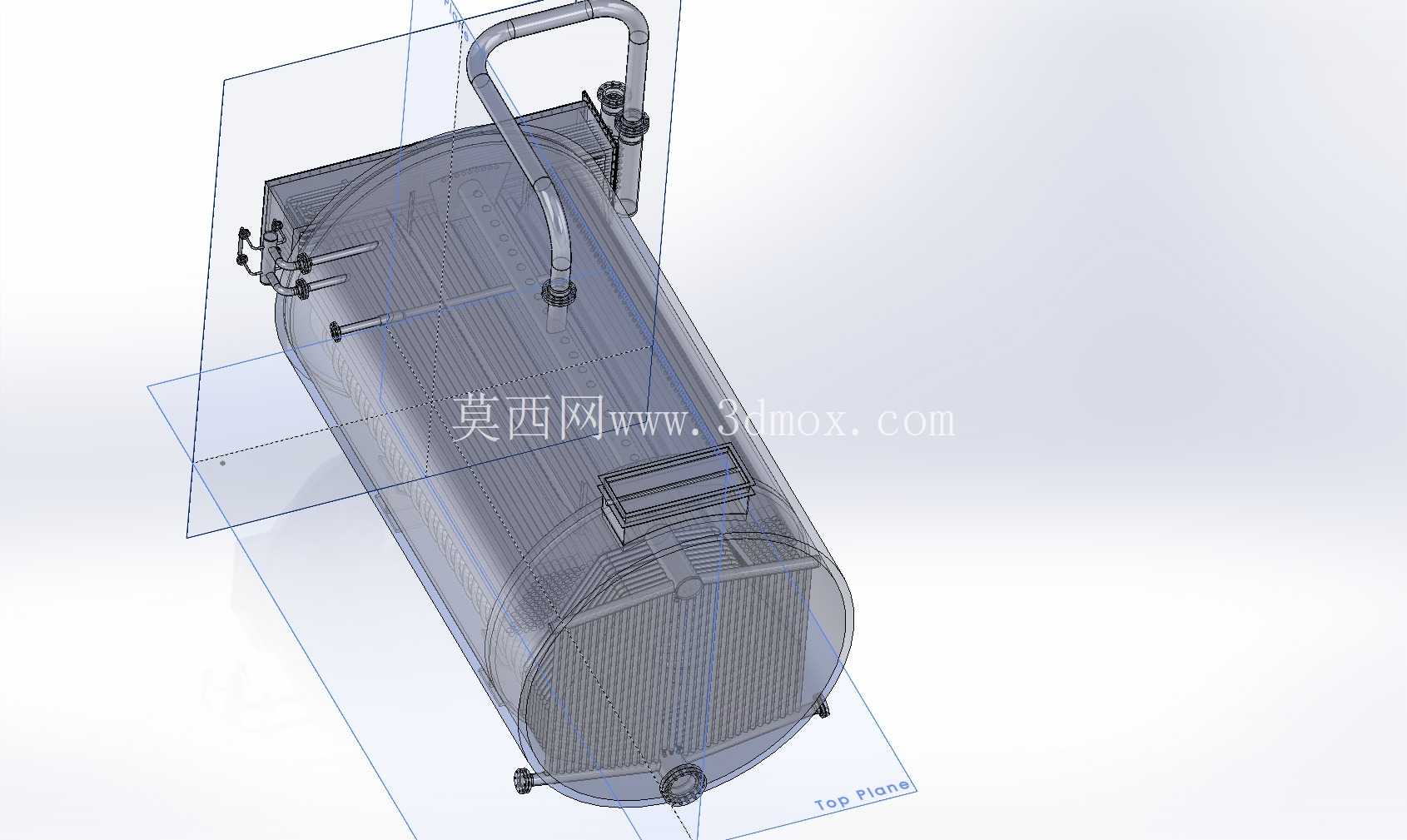

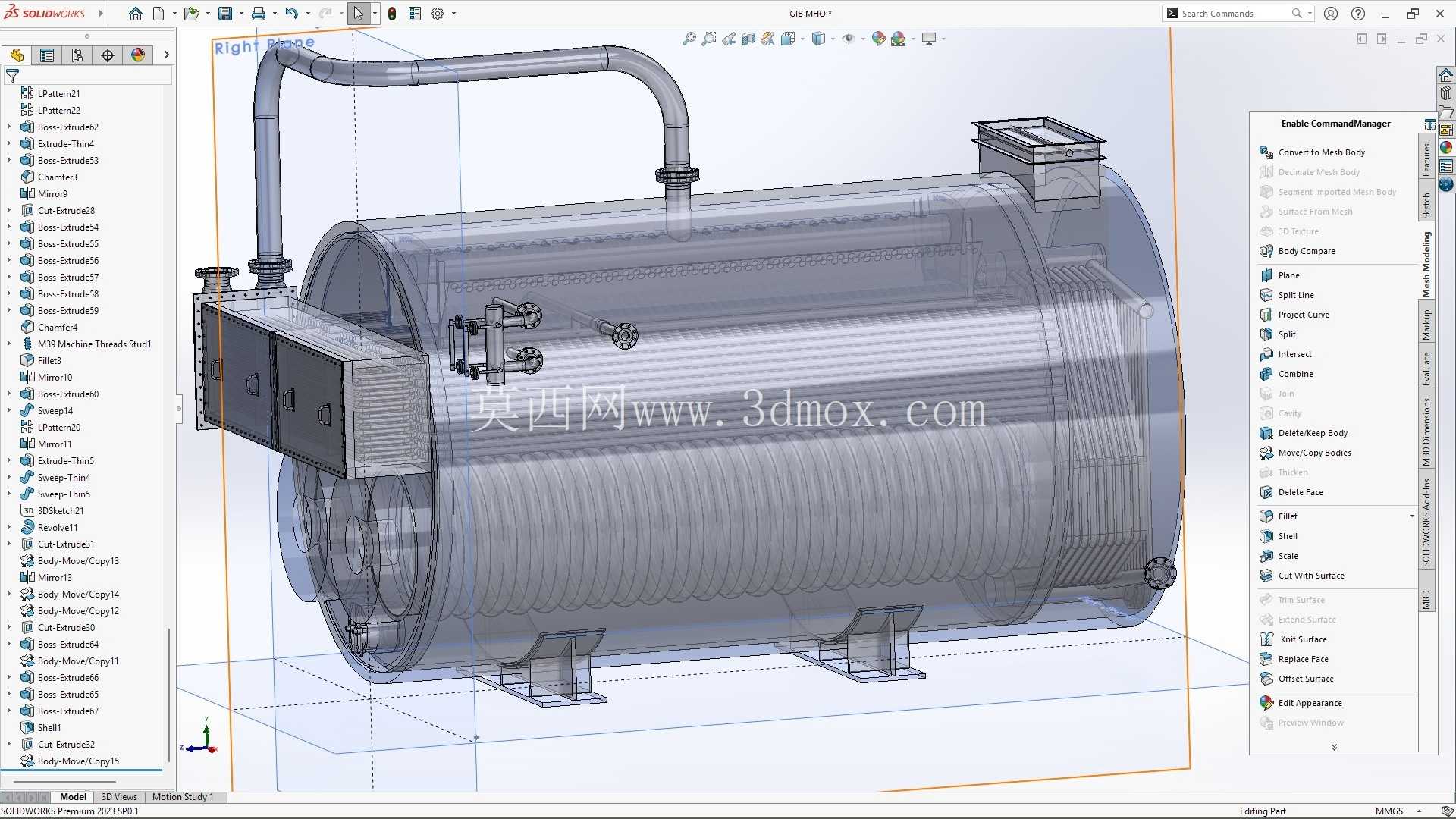

在结构细节处理上，这款锅炉的三维模型完整还原了内部烟管的排布逻辑、锅筒内部的汽水分离装置结构、外部管路的走向与支撑结构，甚至连每个阀门的操作手柄方向、支座的加强筋结构都做了精准还原，对于做锅炉选型、锅炉房布局设计、管路系统对接的工程人员来说，可以直接将模型导入装配环境做干涉检查，不需要重新测绘建模。烟管的排布采用了错列布置方式，相比顺列布置能够提升烟气侧的换热系数，同时在烟管入口位置做了防磨套管的结构设计，避免高温烟气直接冲刷管板与管端焊缝，延长设备的整体使用寿命。锅筒内部的给水管布置在水位线以下，采用多孔布水结构，避免给水直接冲击锅筒内壁造成局部热应力，同时也能让给水与炉水充分混合，减少温度差带来的结构损伤。
