联合循环电站余热回收蒸汽发生器结构

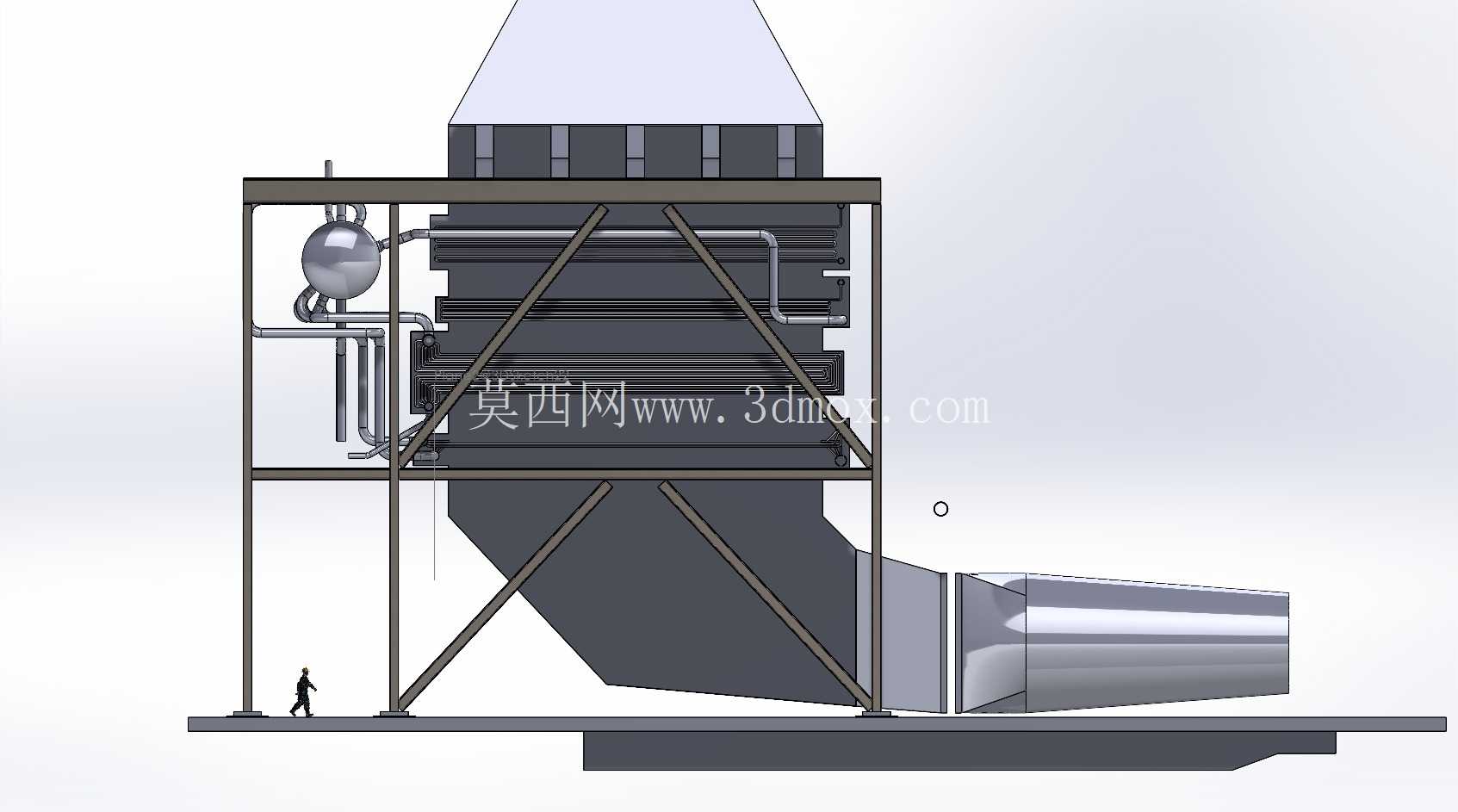

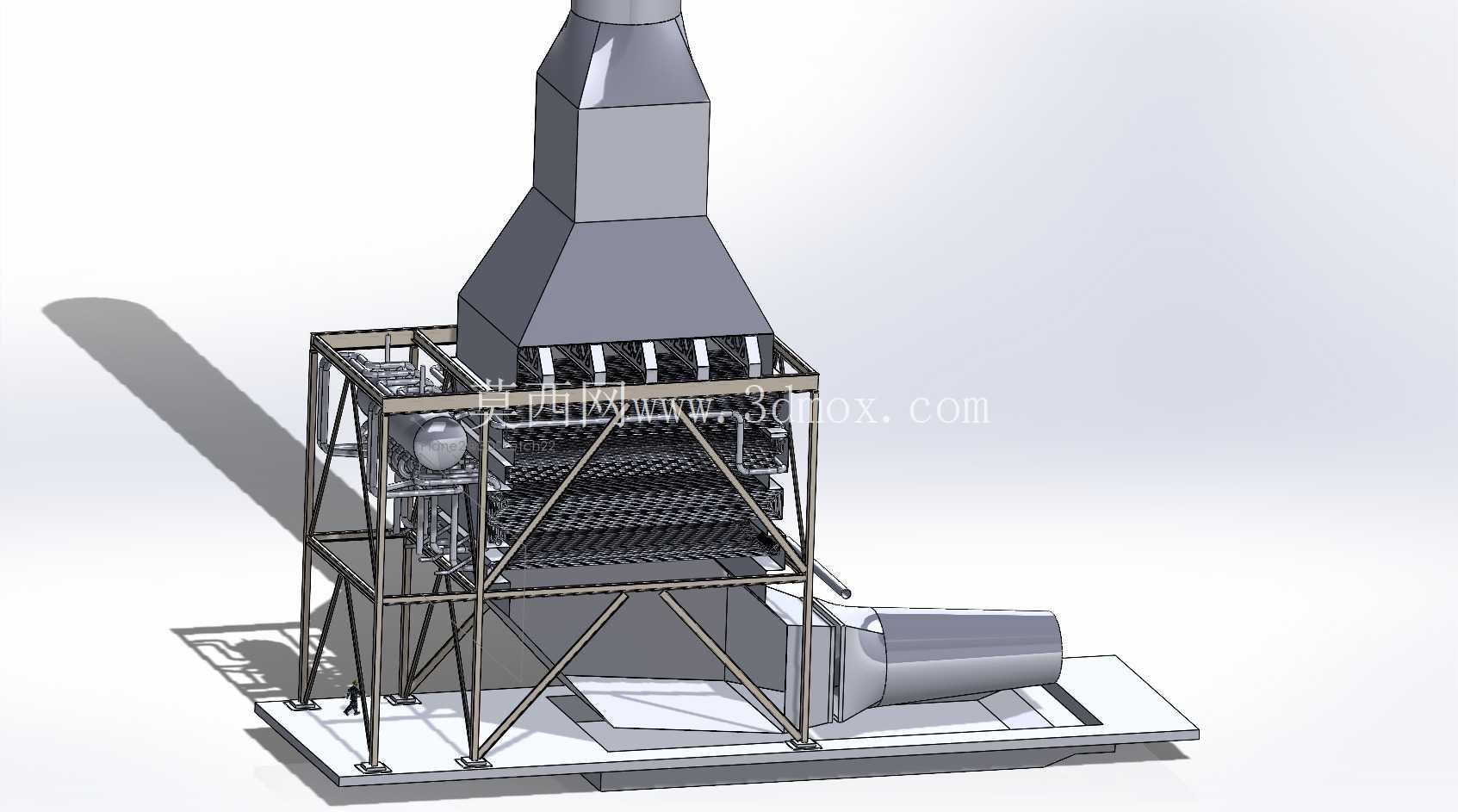

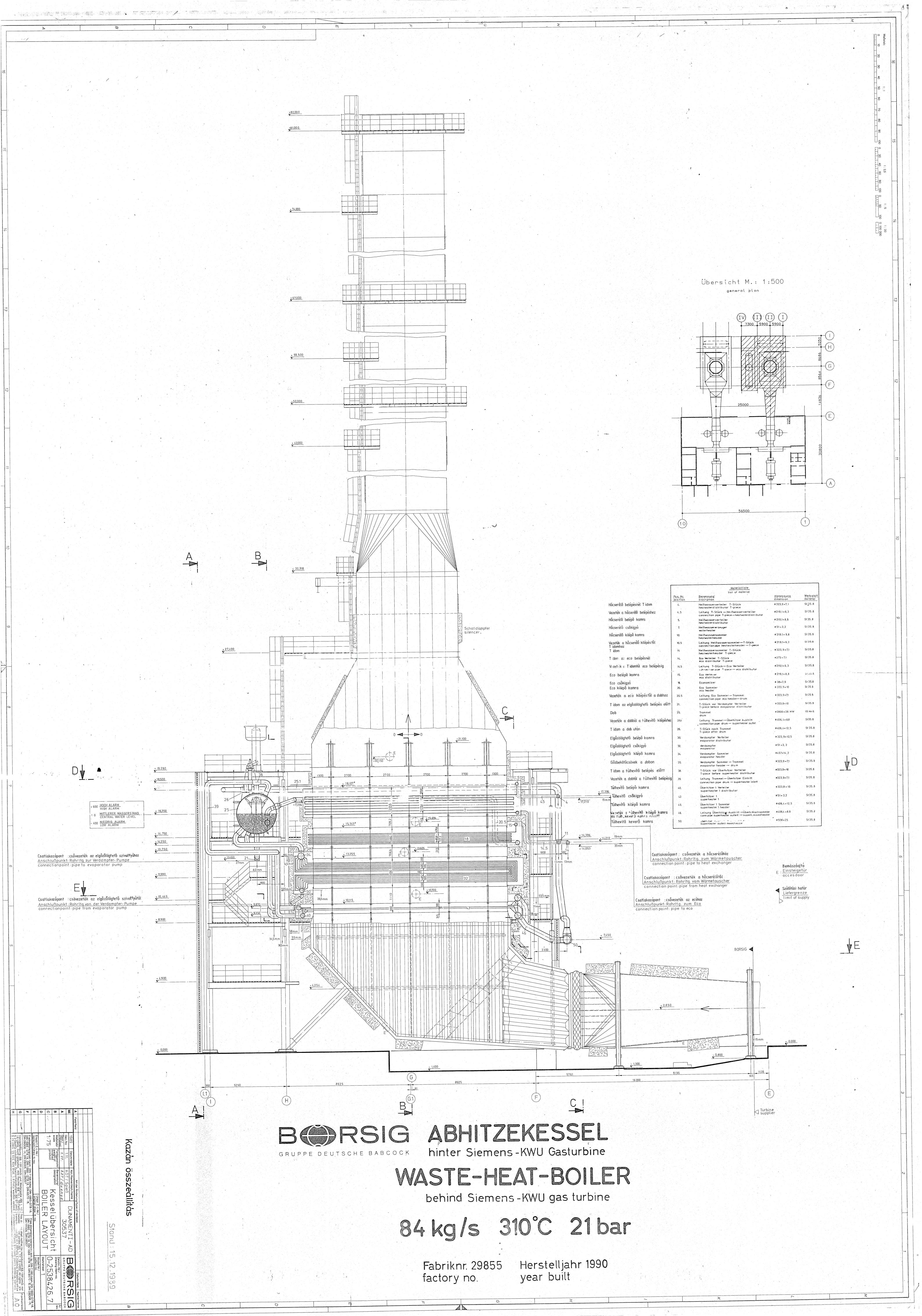

　　这套结构对应联合循环燃气轮机电站的核心余热利用段，布置在燃气轮机排气烟道末端，承接燃气透平排出的高温烟气，通过多级受热面将水加热为不同参数的蒸汽，并入汽轮机发电机组做功，是联合循环电站提升整体发电效率的关键设备，没有这套设备，燃气轮机的高温排气余热会直接排入大气，整套机组的发电效率会降低近三分之一。从现场布置逻辑来看，整套设备采用撬装集成式框架结构，底部设置统一的滑移安装底座，不需要在现场单独搭建多层混凝土支撑平台，设备在制造厂完成预组装、管路试压后，可通过平板车整体运输到电站现场，直接对接燃气轮机排气出口与蒸汽母管，大幅缩短现场安装周期，适配电站快速投产的需求。设备的整体外形沿烟气流动方向呈梯段式布置，入口段对接燃气轮机排气扩散段，截面尺寸匹配燃气轮机排气口的流速要求，避免烟气进入设备时产生局部涡流增加阻力损失；向上依次布置低压过热器、低压蒸发器、省煤器、高压蒸发器、高压过热器模块，每个模块的管束间距根据烟气流速、积灰特性做差异化设计，烟气流速控制在8-12m/s区间，既保证换热效率，又避免流速过高造成管束冲刷磨损，同时兼顾停机时的清灰操作空间。顶部的锥形排气段对接出口烟囱，锥段角度设置为12度，保证烟气均匀进入烟囱，避免局部流速过高带来的振动问题。

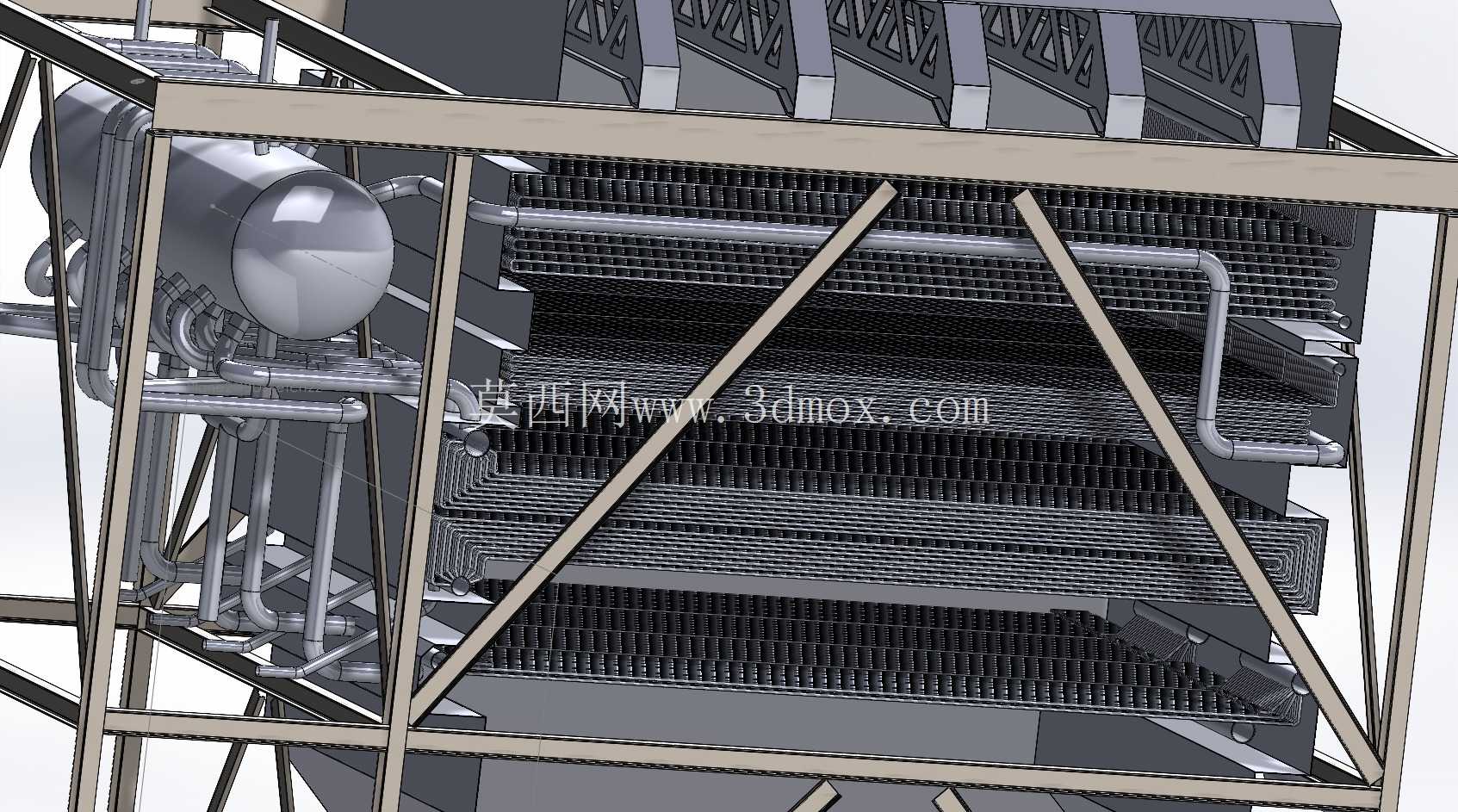

　　框架结构采用型钢焊接成型，立柱与横梁的选型根据各受热面模块的充水重量、风载、地震载荷做校核，每层平台设置1.2米高的防护栏杆与巡检通道，方便运行人员日常检查管束泄漏、阀门状态，侧面布置的爬梯连通各层平台，满足运维通行需求。受热面管束采用螺旋鳍片管结构，相比光管换热面积提升4-6倍，大幅缩减设备整体体积，鳍片与基管采用高频焊接工艺，保证长期高温运行下的接触热阻稳定，不会出现鳍片脱落失效的问题；管束模块采用管箱式设计，每个模块可单独从框架侧面抽出，不需要拆除整体框架即可完成管束更换，降低后期运维的检修成本。

　　管路系统在设备侧面集中布置，包括高低压给水入口、蒸汽出口、排污管路、安全阀接口，所有管路的支吊架采用弹性支座，吸收设备启停过程中的热膨胀位移，避免管路应力集中造成焊口开裂；汽包布置在框架侧部的独立支撑结构上，与蒸发器管束通过下降管、上升管连接，形成自然循环回路，不需要额外配置强制循环泵，降低设备运行的电耗与故障点。设计过程中需要重点考虑热膨胀补偿问题，不同受热面模块的工作温度差异大，从入口段的近600摄氏度到出口段的100摄氏度左右，每个模块的底部设置滑动支座，允许沿烟气流动方向与垂直方向自由膨胀，相邻模块之间预留20mm的膨胀间隙，避免热态运行时模块相互挤压变形。

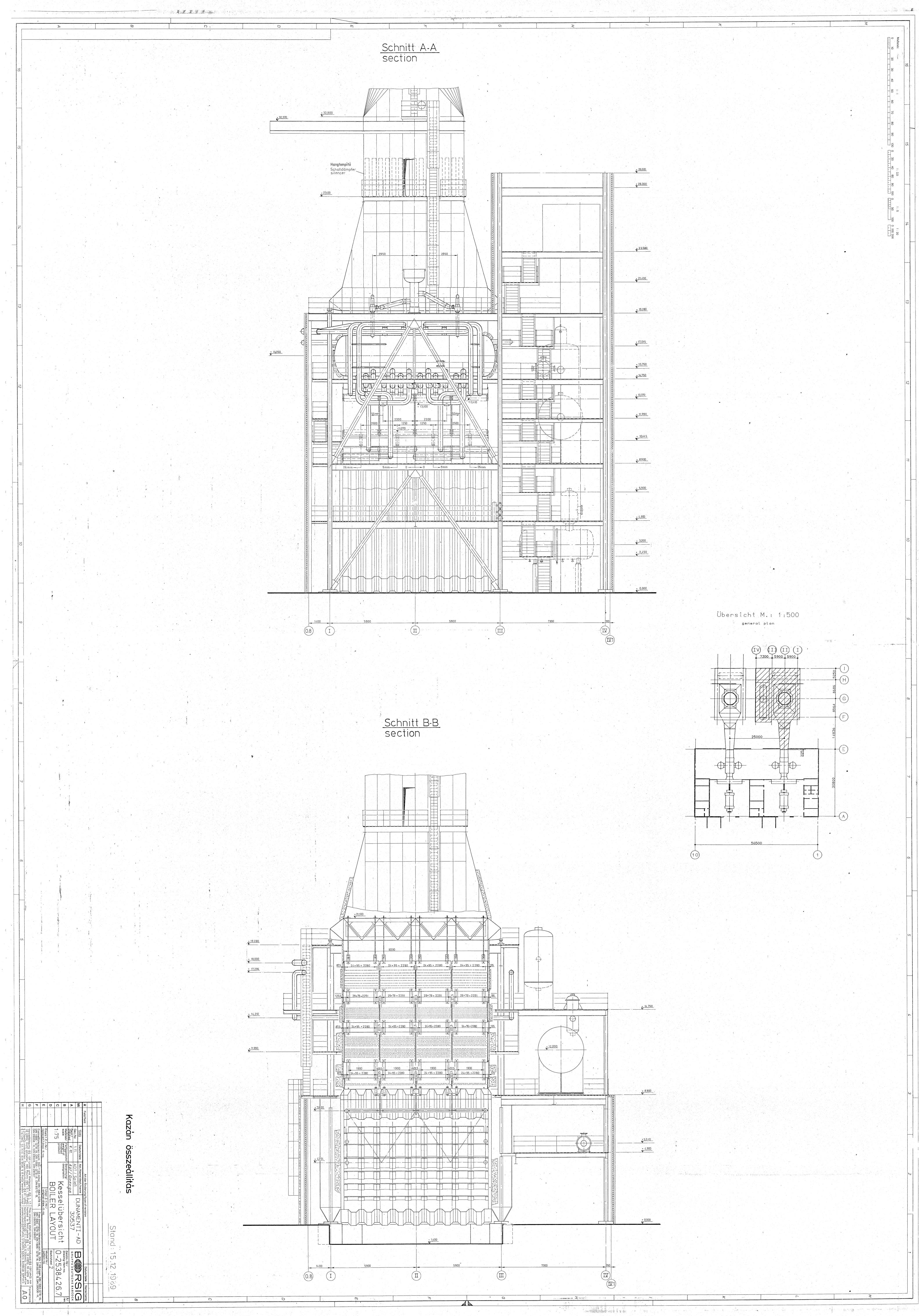

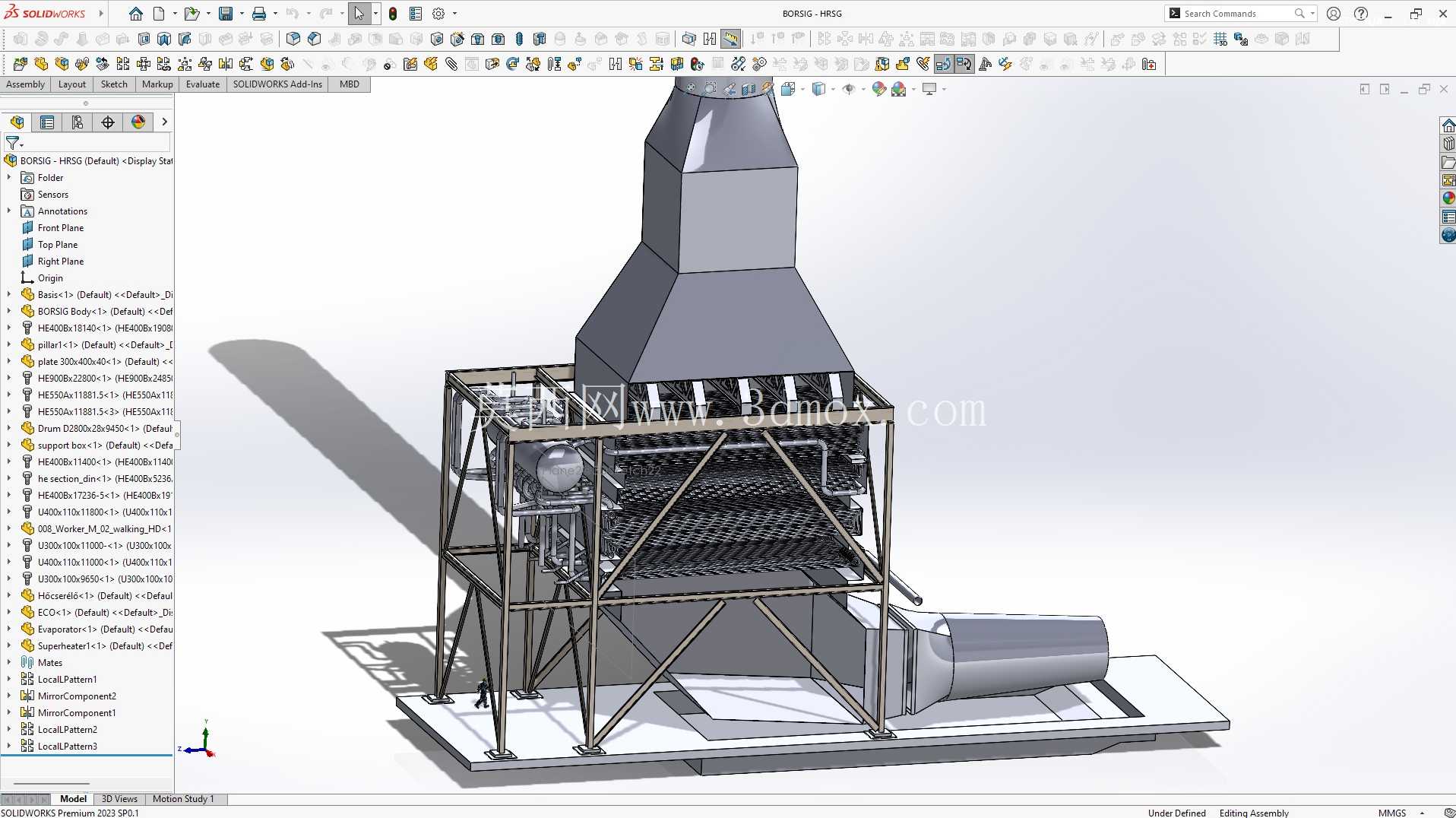

　　烟气流场的均匀性设计是核心难点，在入口段设置导流板，调整不同区域的烟气流量分配，避免局部管束烟气流速过高出现磨损，同时保证各换热模块的换热负荷均匀，不会出现局部管束超温爆管的问题。设备的安装边界需要提前匹配电站的总平布置，底座的地脚螺栓孔位置需要与现场混凝土基础的预留孔对齐，设备侧面需要预留至少3米的检修空间，满足管束模块抽装、起重设备作业的需求，顶部排气段的中心需要与烟囱中心对齐，偏差控制在50mm以内，避免烟道对接出现错位带来的额外阻力。这套结构的建模过程中，需要严格对应实际工程的管路走向、支撑位置、模块间隙，不能随意简化受热面管束的排列方式，因为管束的节距、排列形式直接影响烟气流阻与换热效率，是整套设备的核心设计参数；框架的节点连接方式需要按照焊接结构的要求建模，还原实际的加劲板、连接板结构，方便后续做结构强度校核时提取准确的载荷参数。
