电站锅炉蒸发器立管及连接管路结构

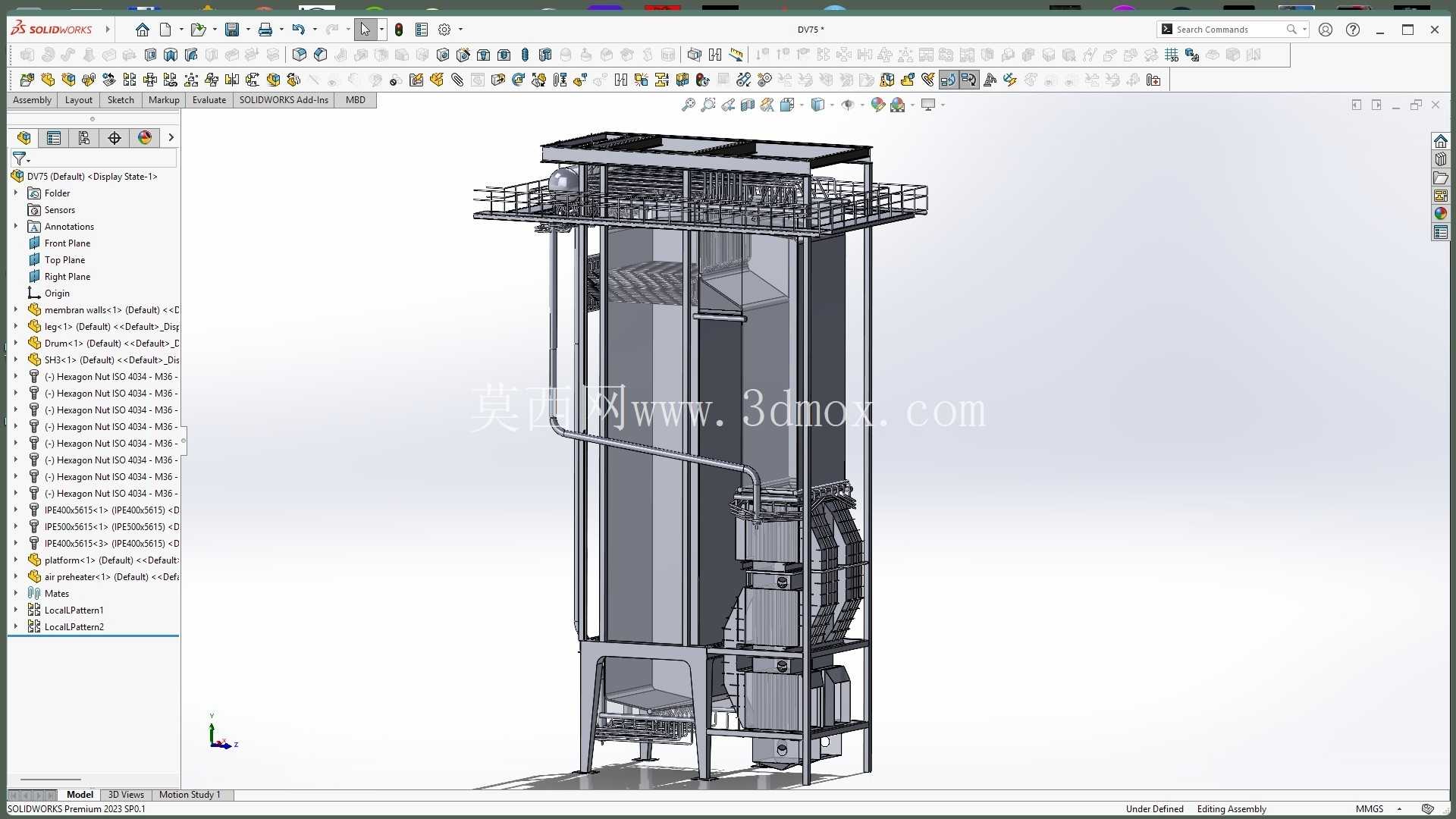

　　这套结构对应电站锅炉本体核心换热段的管路布局，日常运行中承担着水冷壁出口汽水混合物向汽包输送、同时分配饱和蒸汽进入过热器段的核心职能，是锅炉汽水流程里衔接蒸发段与过热段的关键管路总成。从现场安装边界来看，整套管路铺设在蒸发器顶部的操作平台范围内，外围的防护栏杆直接作为安装检修的操作通道，管路排布完全避让了平台通行空间，所有焊口位置都预留了足够的检修操作余量，不需要额外搭设临时架体就能完成日常焊口检测、支吊架调整作业。

　　设计阶段首先考量的是汽水两相流的流动稳定性，升管段的倾斜角度、弯折半径都经过流阻校核，避免出现汽水分层、流动停滞导致的管壁超温问题，不同回路的立管长度差控制在合理范围内，保证各蒸发回路的阻力偏差在允许区间，不会出现个别回路循环流量不足的情况。和汽包壁连接的管座排布，完全匹配汽包下部的下降管、上升管接口位置，管段的热膨胀补偿通过自然弯段实现，没有额外设置刚性补偿结构，减少了现场焊接工作量与潜在泄漏点，每段管路的支吊架点位都对应平台钢结构的承重梁位置，不需要额外在蒸发器壳体上焊接承重附件，避免破坏壳体的承压完整性。

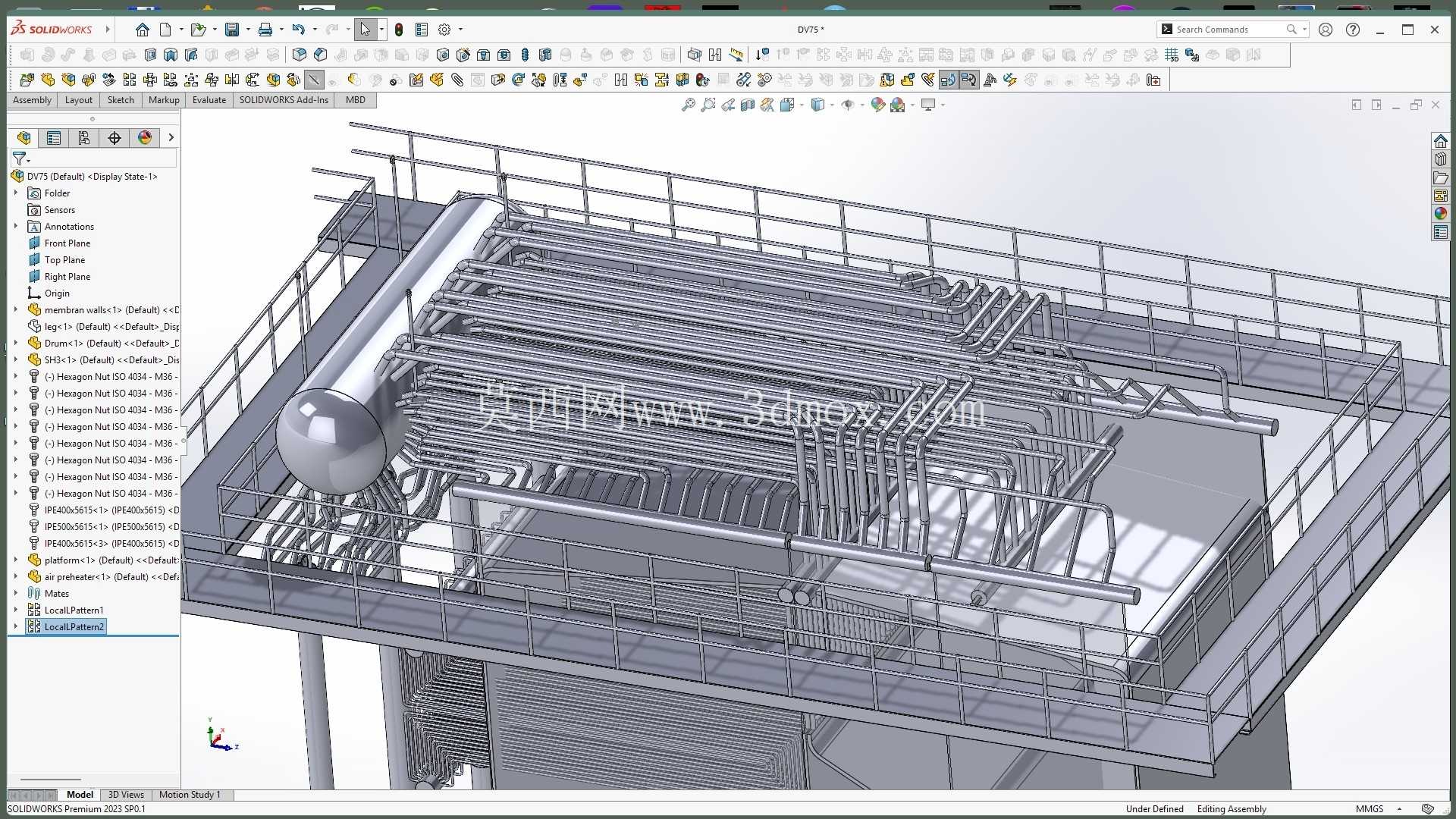

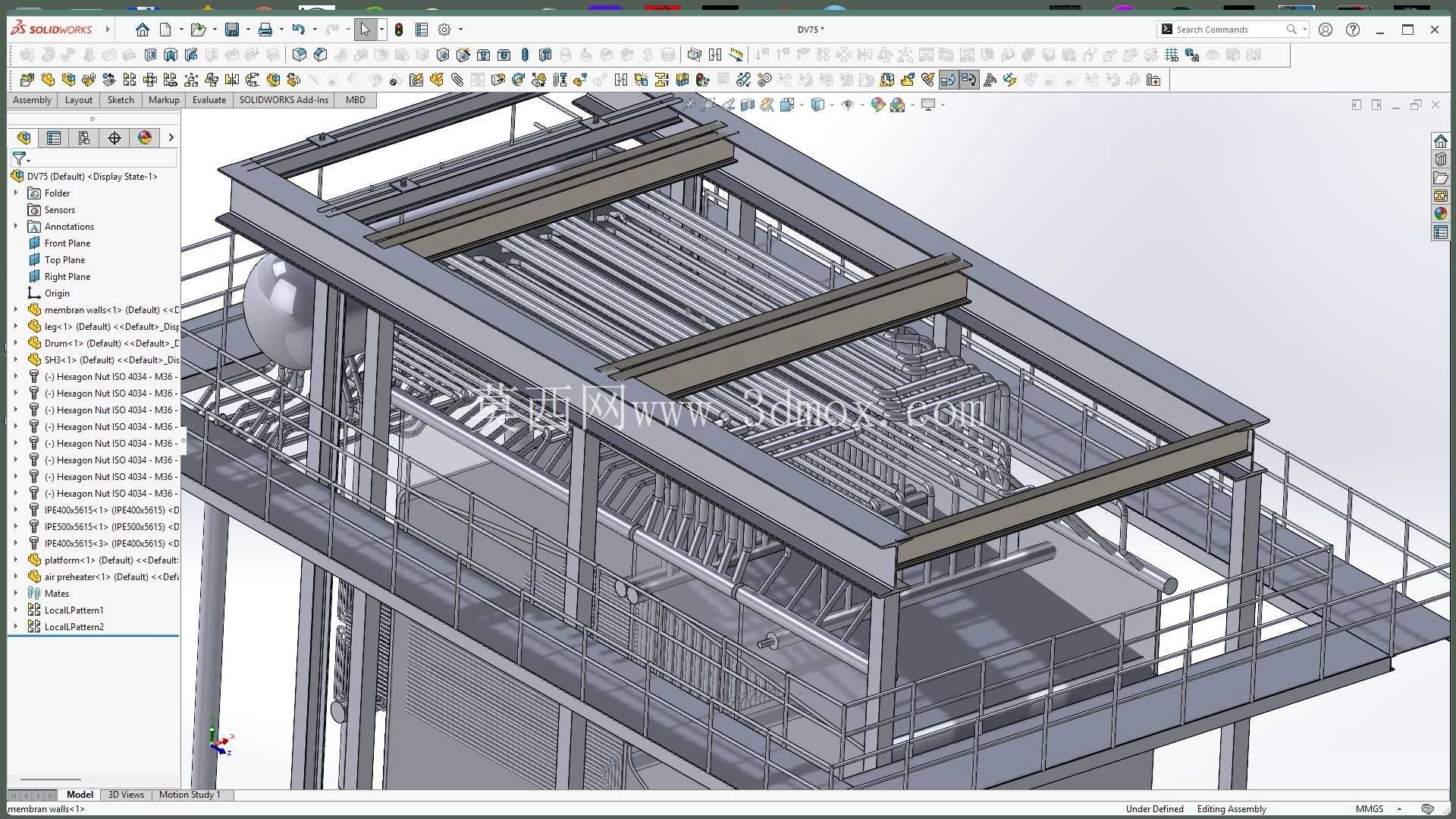

　　外围的操作平台栏杆与管路的安全距离经过核算，既保证巡检人员能顺利通行，也不会让栏杆在热态运行时接触到高温管壁，平台格栅板的铺设范围覆盖了所有需要定期检查的管段、焊口、阀门位置，日常巡检时不用翻越管路就能完成全点位检查。从结构建模的细节来看，所有管路的弯折处都做了等径圆弧过渡，没有直角弯折结构，降低了流阻同时也减少了弯折处的应力集中，管路之间的间距均匀，既满足保温层敷设的厚度要求，也预留了相邻管路热膨胀的位移空间，不会出现热态运行时管路相互挤压变形的问题。

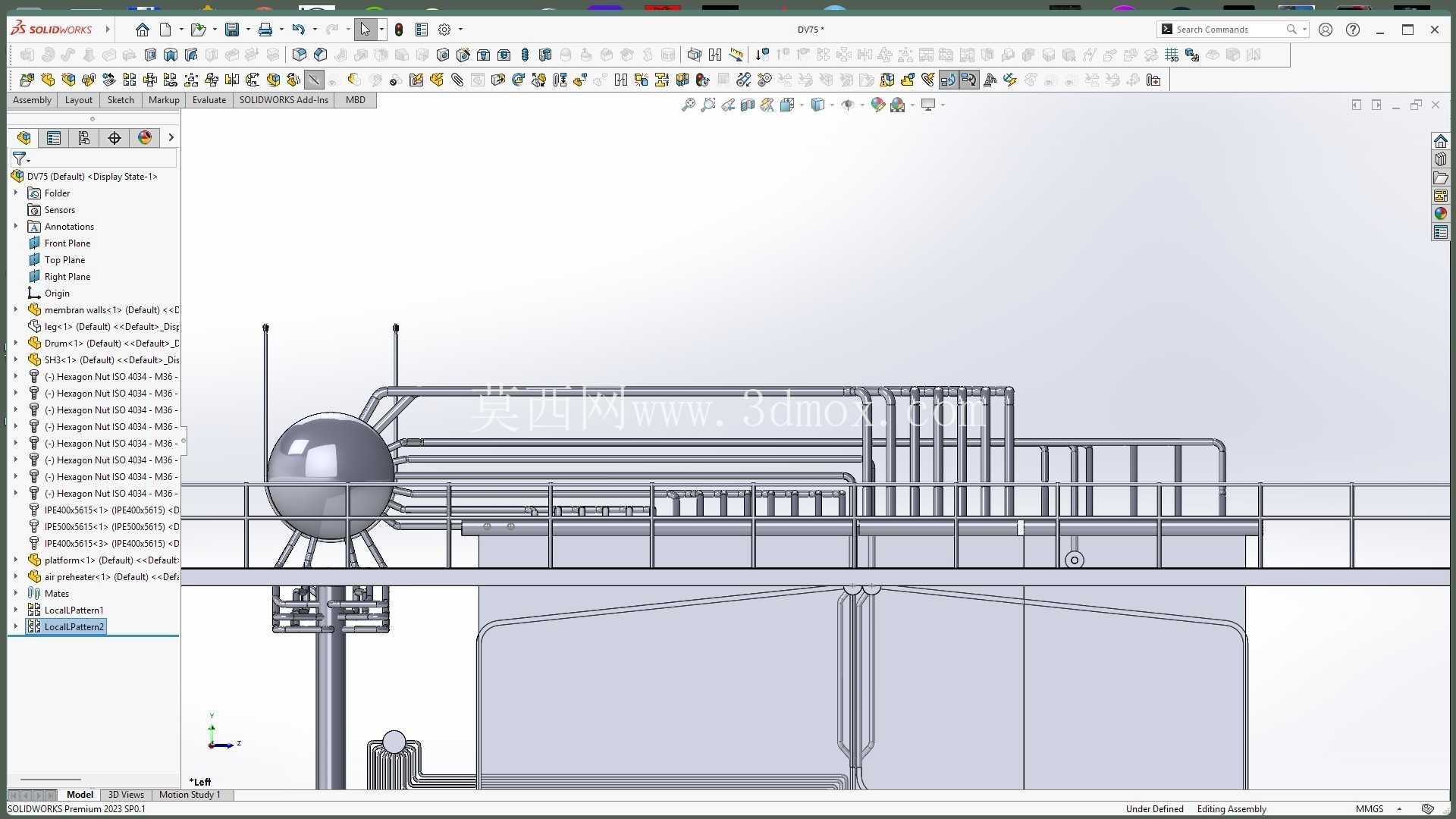

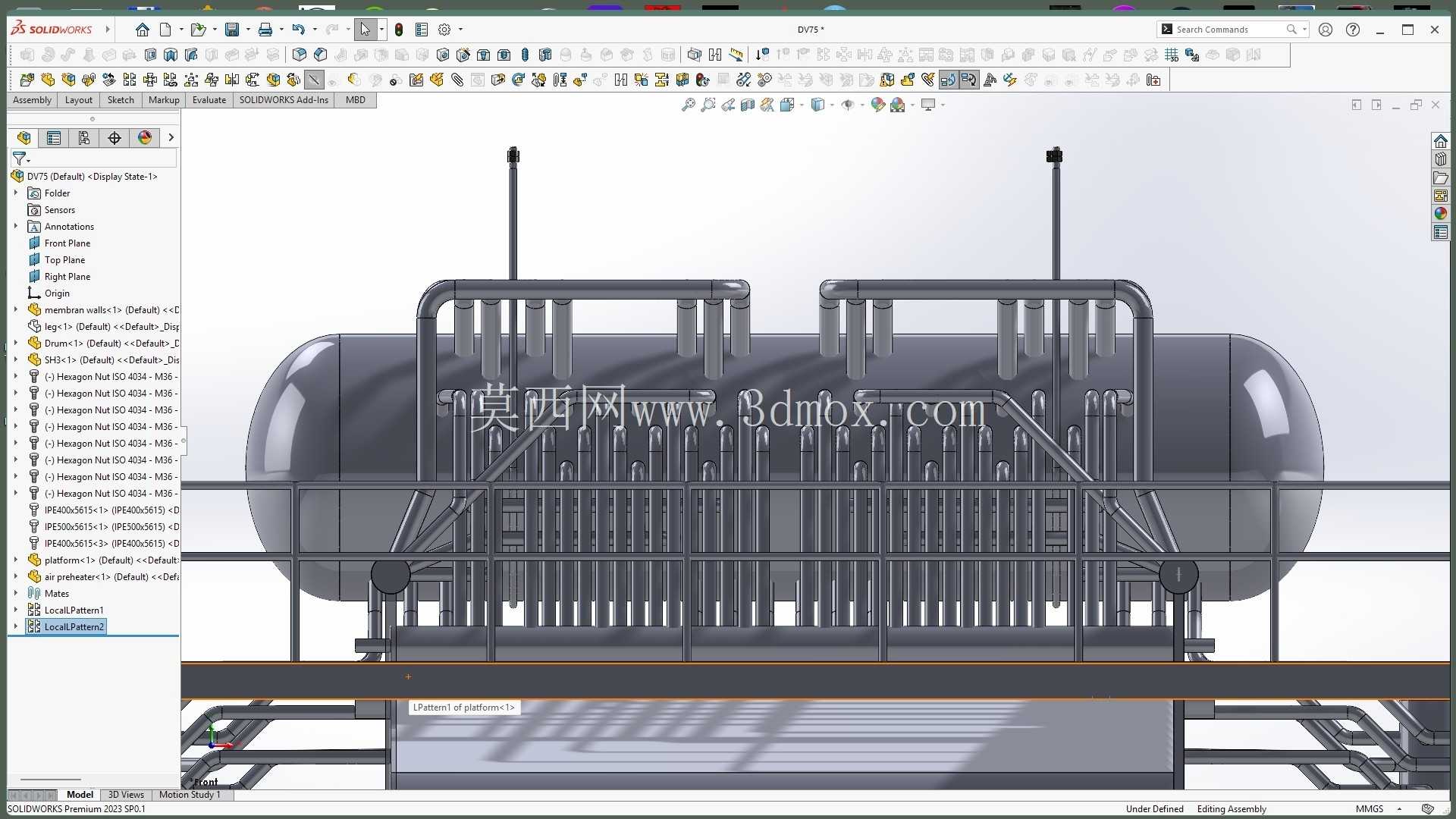

　　汽包连接段的管路排布呈辐射状分散到各个蒸发器回路，每根管路的走向都避开了汽包的人孔、水位计、安全阀等附属设备的安装操作空间，后期设备检修时不需要拆除大面积管路就能完成汽包内部检查、附件更换作业。这套结构的建模逻辑完全贴合现场实际安装顺序，先定位蒸发器顶部平台的基准标高，再排布主立管的走向，最后匹配汽包接口位置调整连接管段的角度，所有管段的长度、弯折角度都能直接导出用于预制加工，减少现场实测实量的工作量。对于锅炉设计、热力系统建模的从业者来说，这套结构的排布逻辑可以直接参考应用在同参数等级的工业锅炉、电站锅炉蒸发器段设计中，尤其是管路避让、热膨胀补偿、检修空间预留的处理方式，能有效避免设计阶段常出现的安装干涉、运行时应力超差、检修空间不足等常见问题。
