小型挖掘机机械快接属具结构设计

　　这套小型挖掘机机械快速连接器附件，主要面向微挖和小吨位挖机在狭小施工区域内频繁更换工作属具的场景。市政道路修补、庭院土方整理、室内拆除、园林绿化、管沟清理等作业中，设备往往需要在挖斗、破碎锤、抓夹、松土器等不同属具之间切换。若每次都由人工拆卸销轴、对位穿轴并锁定，停机时间长，销轴孔对位困难，现场人员还要靠近工作装置，作业效率和安全性都受到影响。快接器的价值就在于把属具更换过程压缩到较短时间内，使同一台主机能够快速承担多种工序。

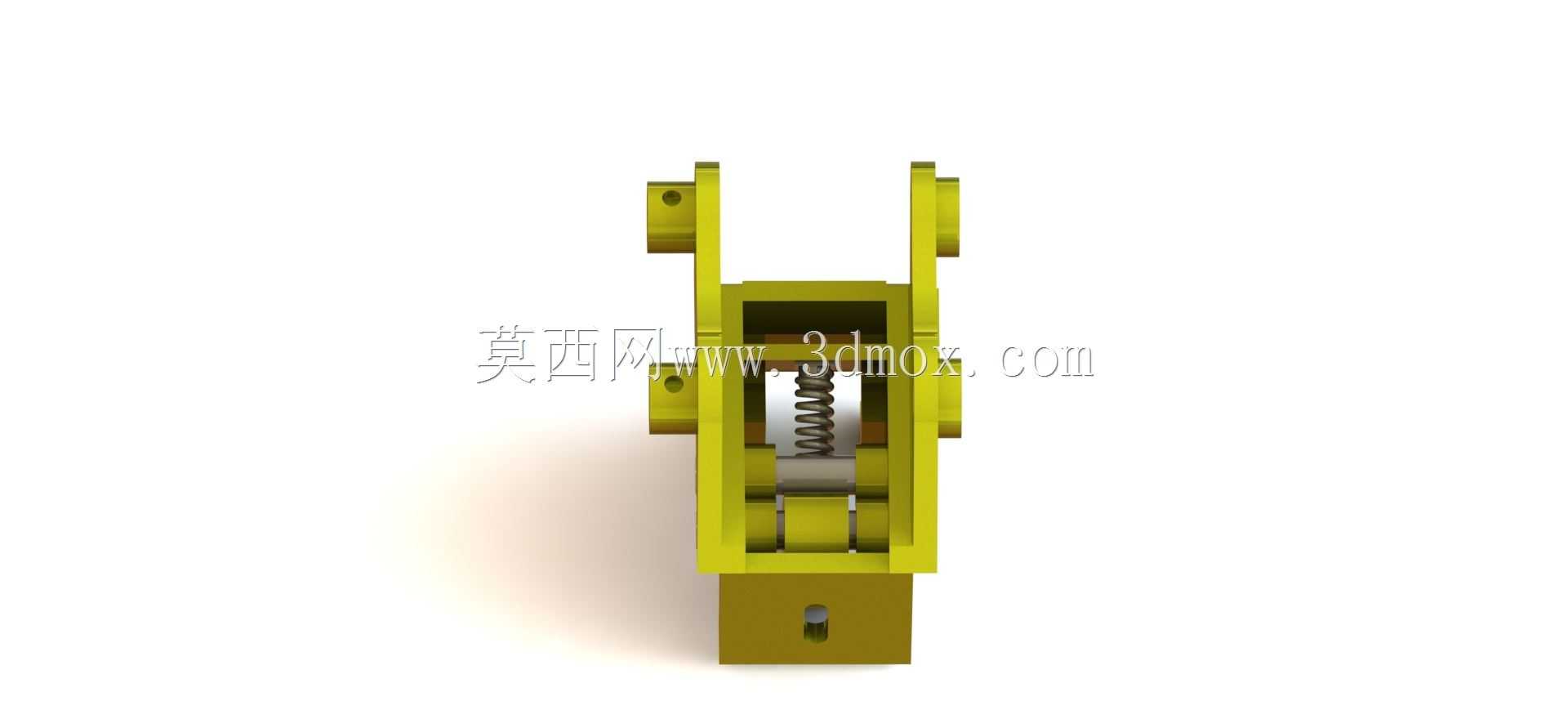

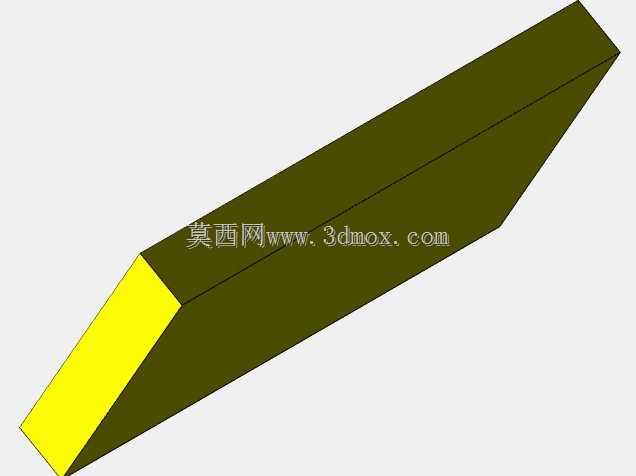

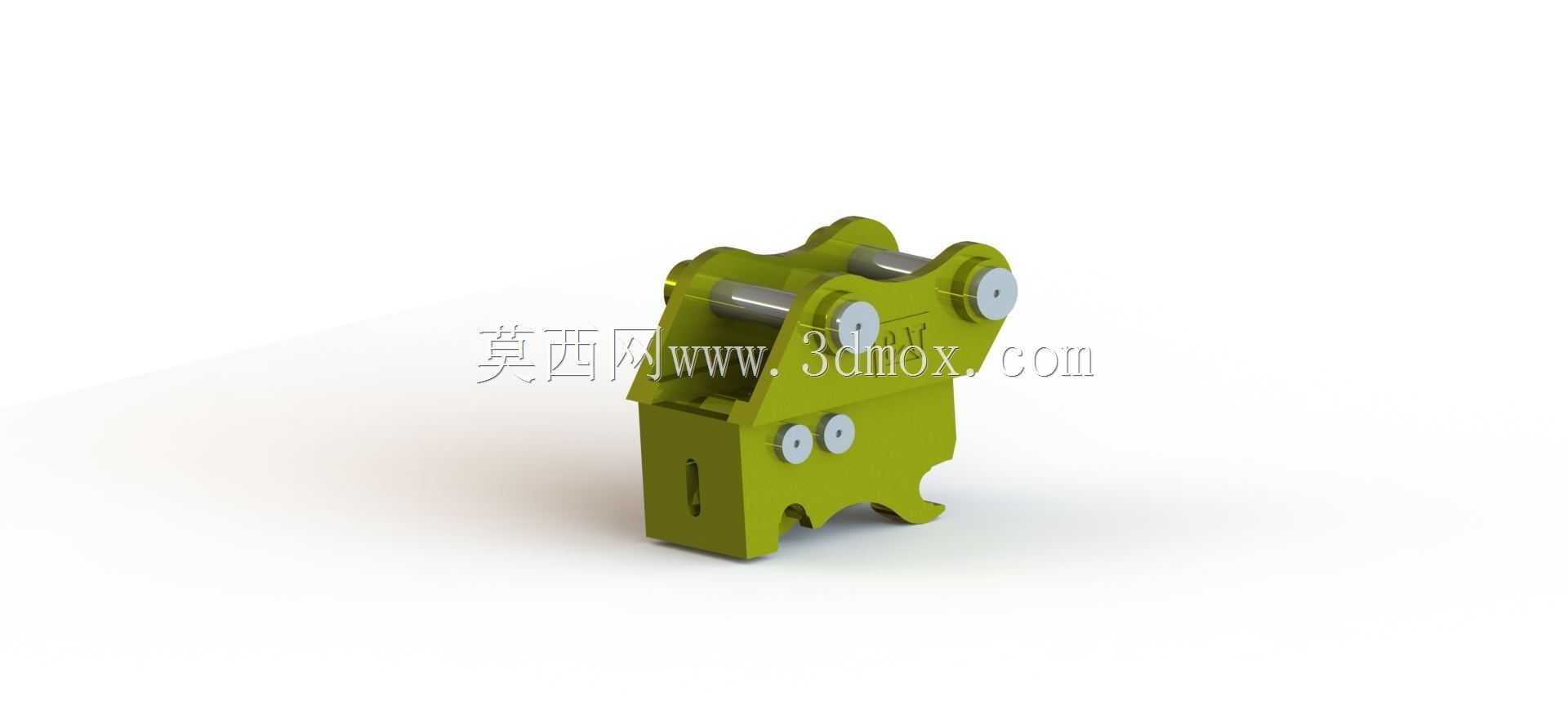

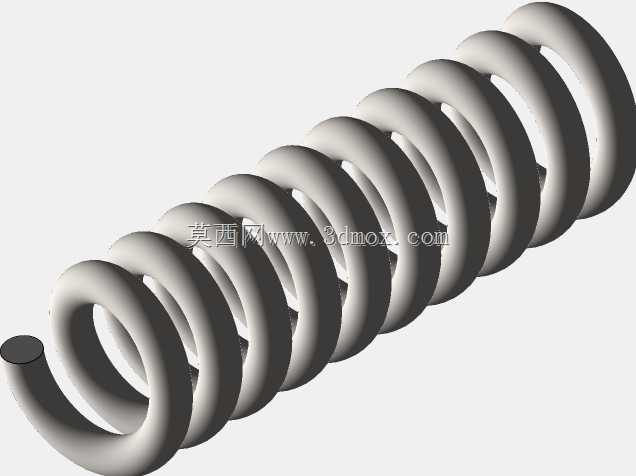

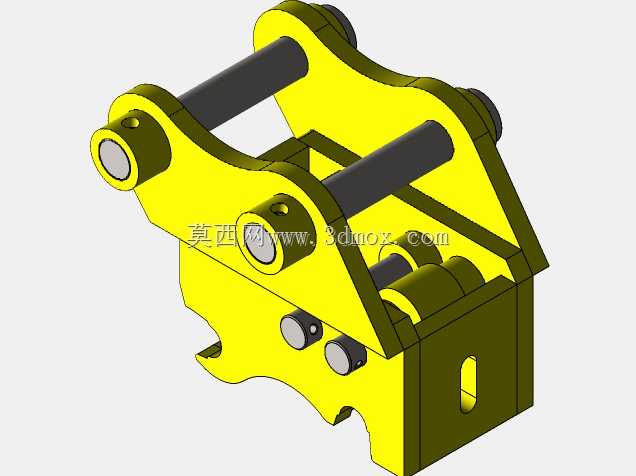

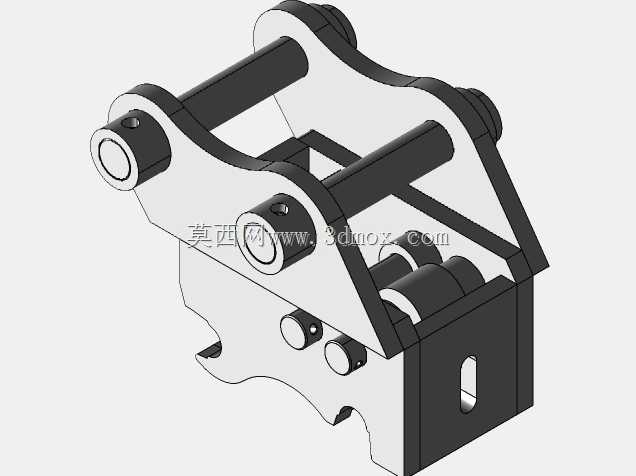

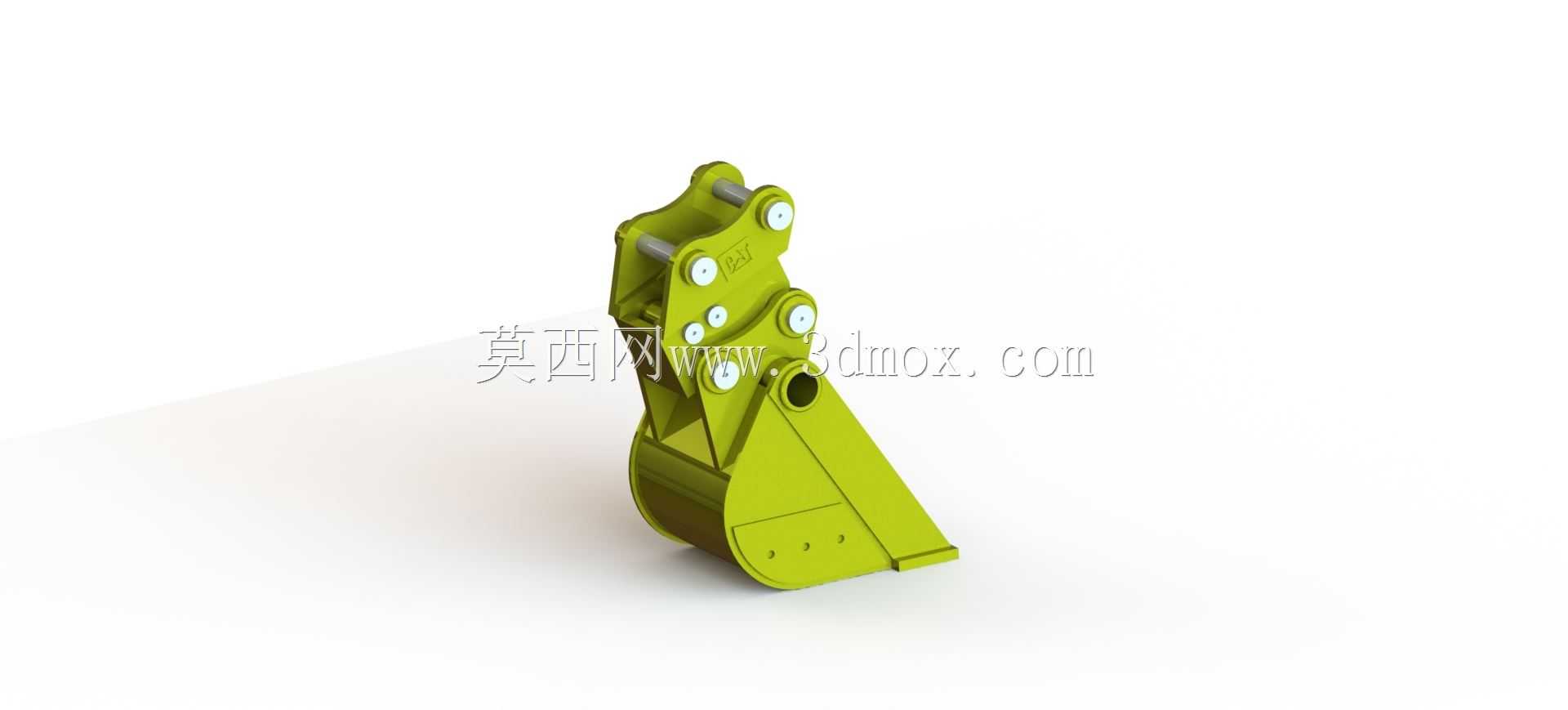

　　该结构采用机械弹簧操作思路，主体为承受交变载荷的连接架，上部设置与挖掘机斗杆和连杆相配合的铰接点位，下部形成与属具耳板、销轴接口相匹配的挂钩和锁止区域。建模时可以看到，整体轮廓围绕微挖工作装置的包络空间展开，侧板厚度、加强筋走向和弯折区域都服务于抗弯、抗扭以及销轴接触强度。前端挂钩承担属具挂载时的主要支撑，后端锁止机构则在属具到位后限制销轴脱出，弹簧提供持续锁紧趋势，减少作业振动造成的松动风险。

　　从实际使用逻辑看，驾驶员先将快接器上部铰接在主机斗杆端部和摇杆连杆位置，保证其随斗杆完成翻转、收斗和卸料动作。更换属具时，工作装置以适当角度靠近待换属具，利用快接器一侧固定钩口先挂住属具上销轴，再通过斗杆动作抬起并翻转，使另一侧锁止位置与下销轴对齐。机械弹簧机构在到位后推动锁销或锁块进入约束位置，形成闭合连接。与液压快接相比，这种结构省去了额外油管、换向阀和液压锁，维护点更少，成本更低，更适合小吨位设备和轻度多属具作业；不足是换接过程仍需人工确认锁止状态，因此现场操作必须把安全检查放在重要位置。

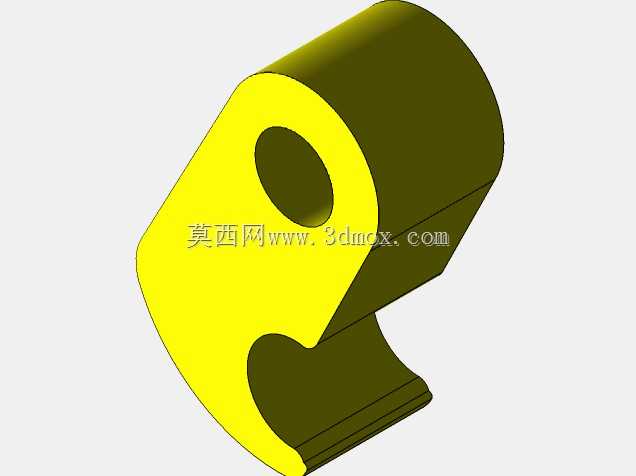

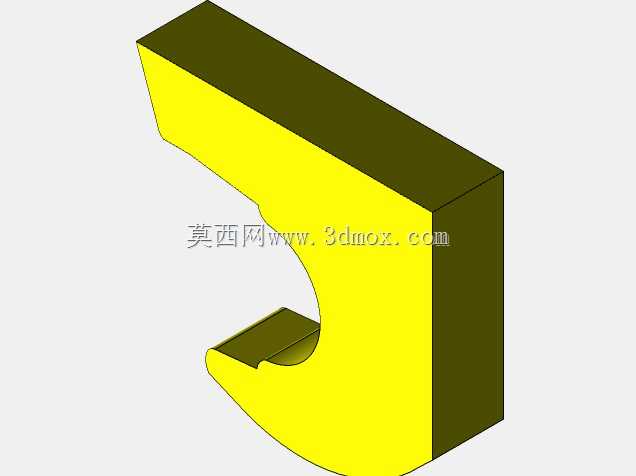

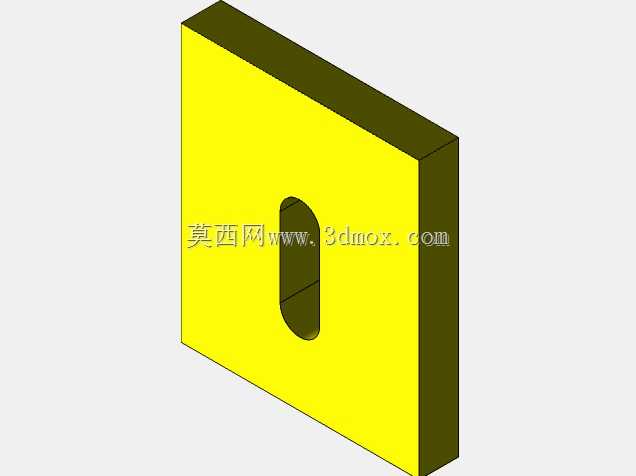

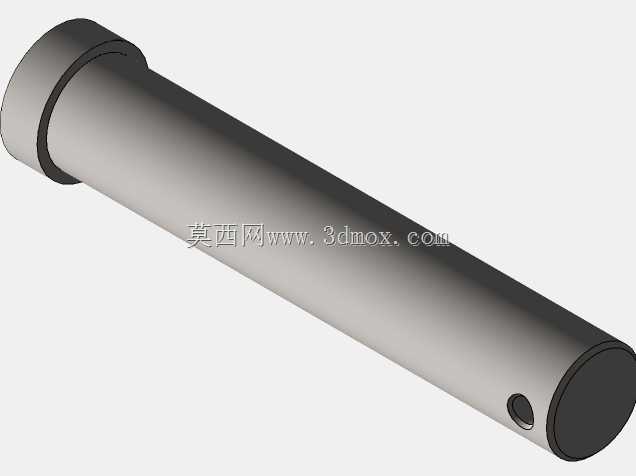

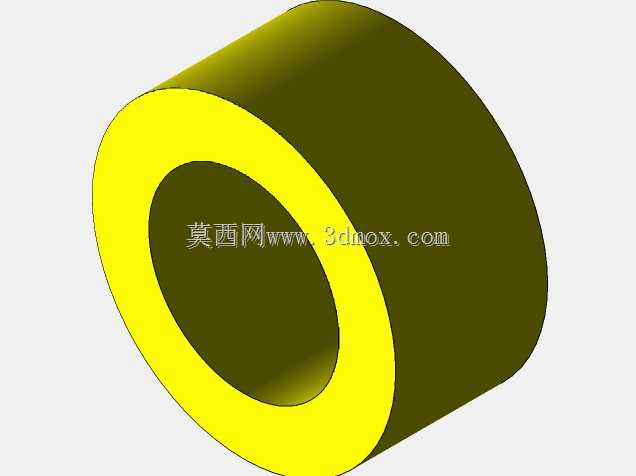

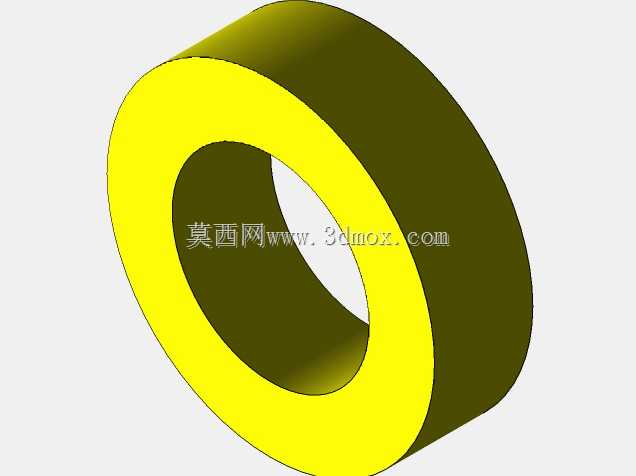

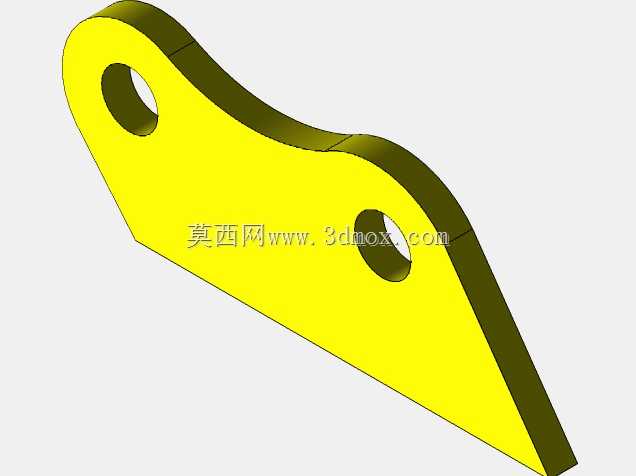

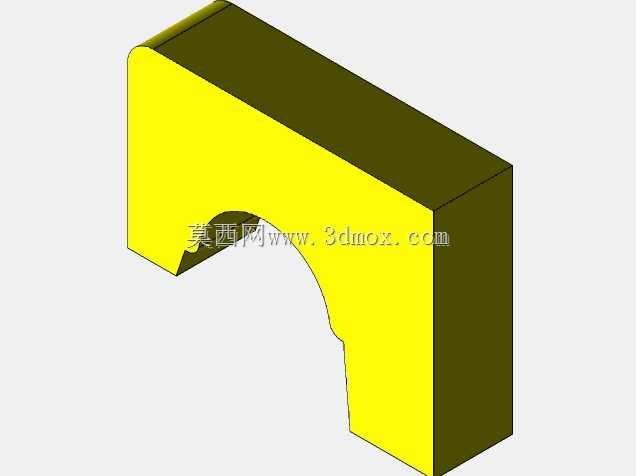

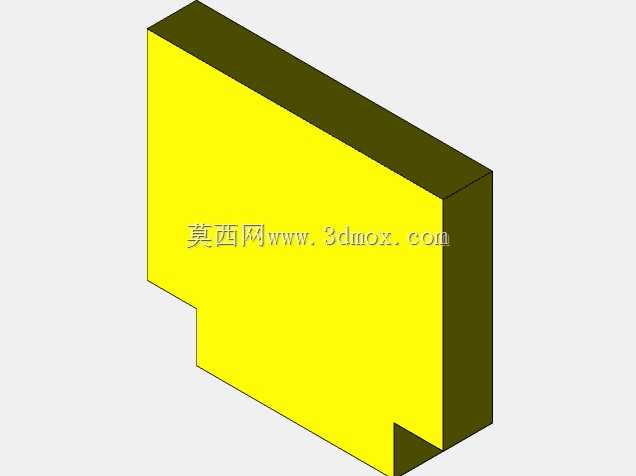

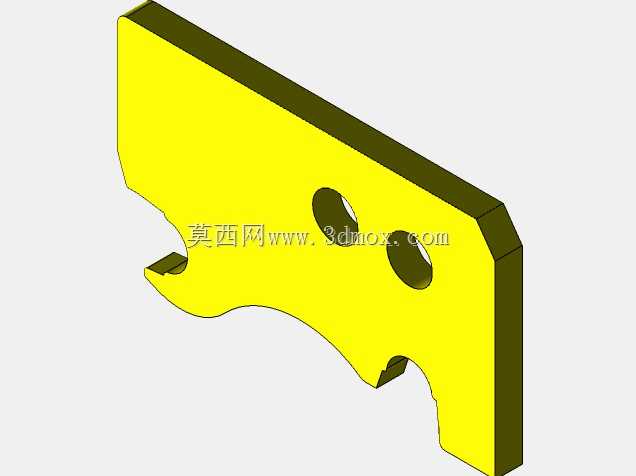

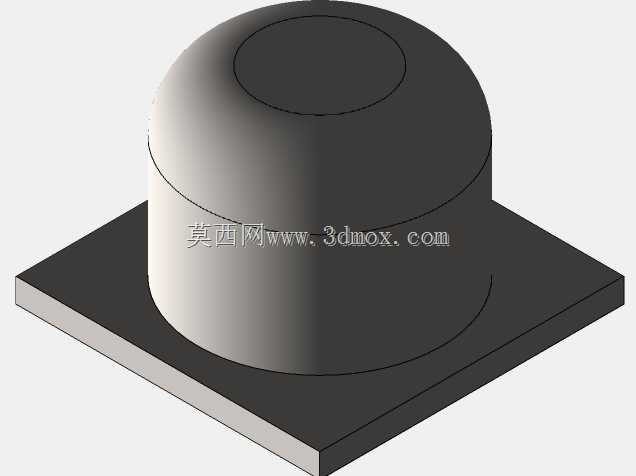

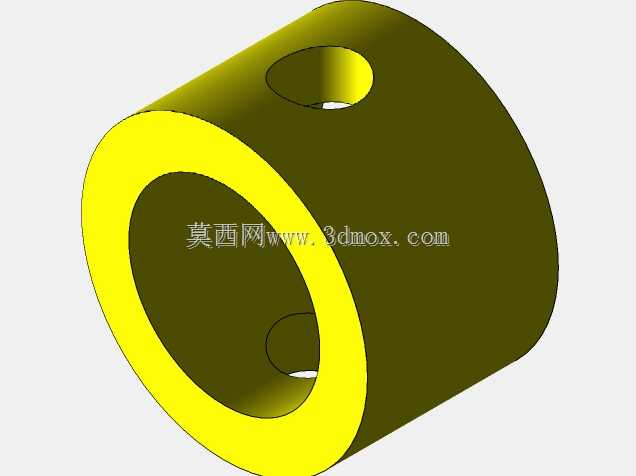

　　结构设计上，侧板并非简单等厚平板。靠近上铰接孔的区域承受斗杆推力和连杆拉力，孔周需要足够的接触面积来分散销轴载荷；中部腹板承受属具偏载带来的扭转，外形沿力流方向逐渐过渡，避免突然截面变化形成应力集中；下部钩口在挖掘和撬挖工况下会受到冲击，钩口内侧圆弧应与属具销轴直径匹配，既不能间隙过大造成撞击，也不能间隙过小导致挂接困难。模型中多处圆孔和凸台对应销轴、锁块、弹簧限位件的安装位置，装配关系清晰，适合用于检查干涉、验证运动轨迹和制作工程图。

　　安装边界方面，快接器的上铰接孔距、板宽和销轴直径必须与主机连杆机构一致，下挂钩开口和锁止中心距则要匹配拟连接属具的销轴间距。微挖本身工作半径和举升高度有限，增加快接器后会使属具铰点相对斗杆端部向外延伸一段距离，铲斗切削轨迹、最大挖深和卸料高度都会产生小幅变化。选型时不能只看吨位，还要核对斗杆端部宽度、连杆销距、属具耳板间距以及销轴直径，否则可能出现快接器能装上主机却无法与现有挖斗互换的问题。对于偏载较大的破碎或夯实作业，还应关注锁止机构的冗余约束和日常磨损量。

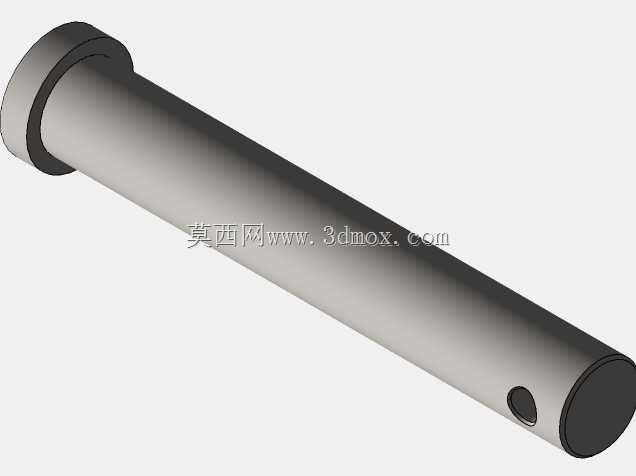

　　三维建模过程中，宜先建立主机斗杆端部、连杆销轴和属具耳板的基准骨架，再以两个上铰接点和两个下挂接点为核心生成侧板。挂钩圆弧、锁销行程和弹簧压缩量需要在装配环境中同步校核，尤其要检查属具翻转时是否与快接器本体、斗杆侧板或液压缸发生碰撞。焊缝区域可在详图中单独表达，销轴配合面应标注耐磨和润滑要求，锁止指示位置最好便于地面人员观察。这样完成的快接器不仅是一个中间连接件，更是决定小挖多属具作业效率和现场安全的关键结构件。
