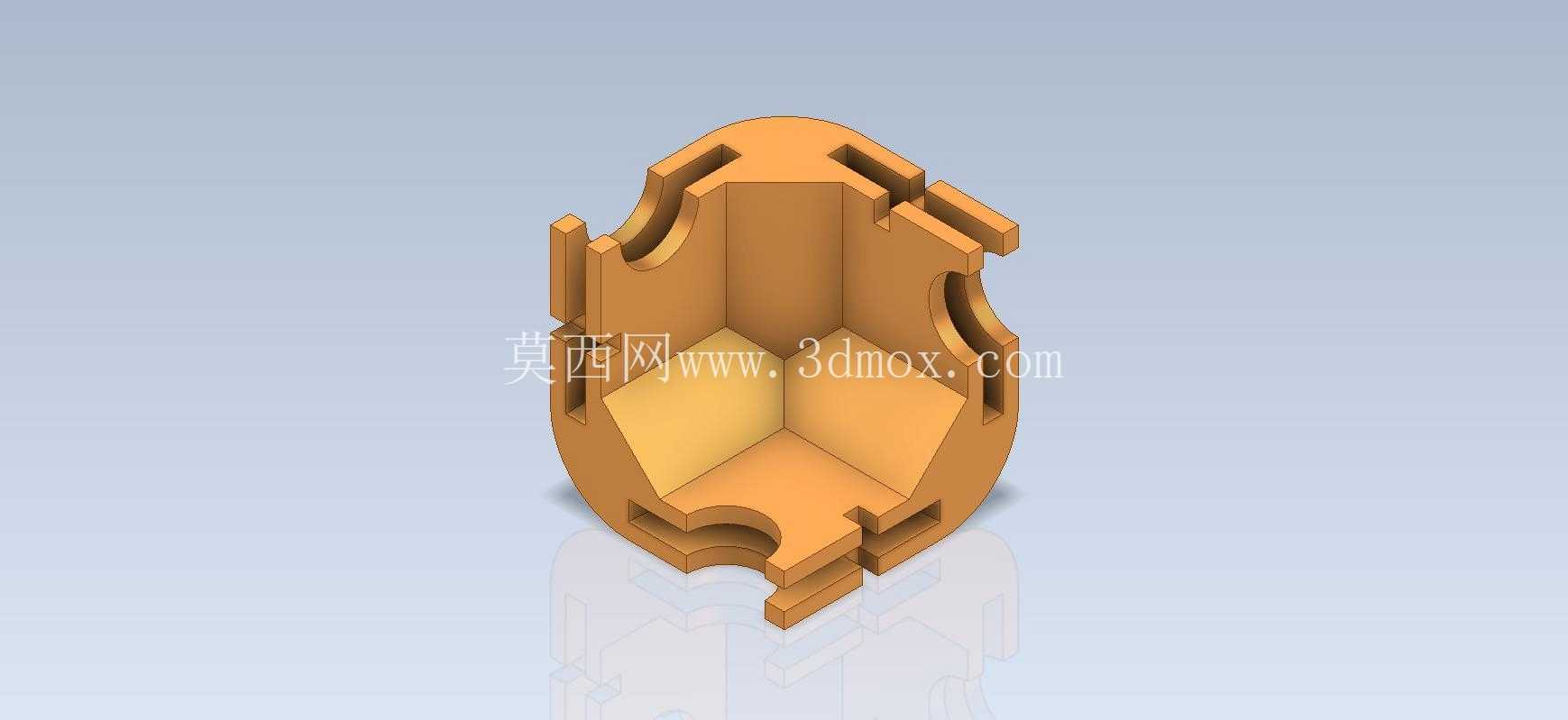

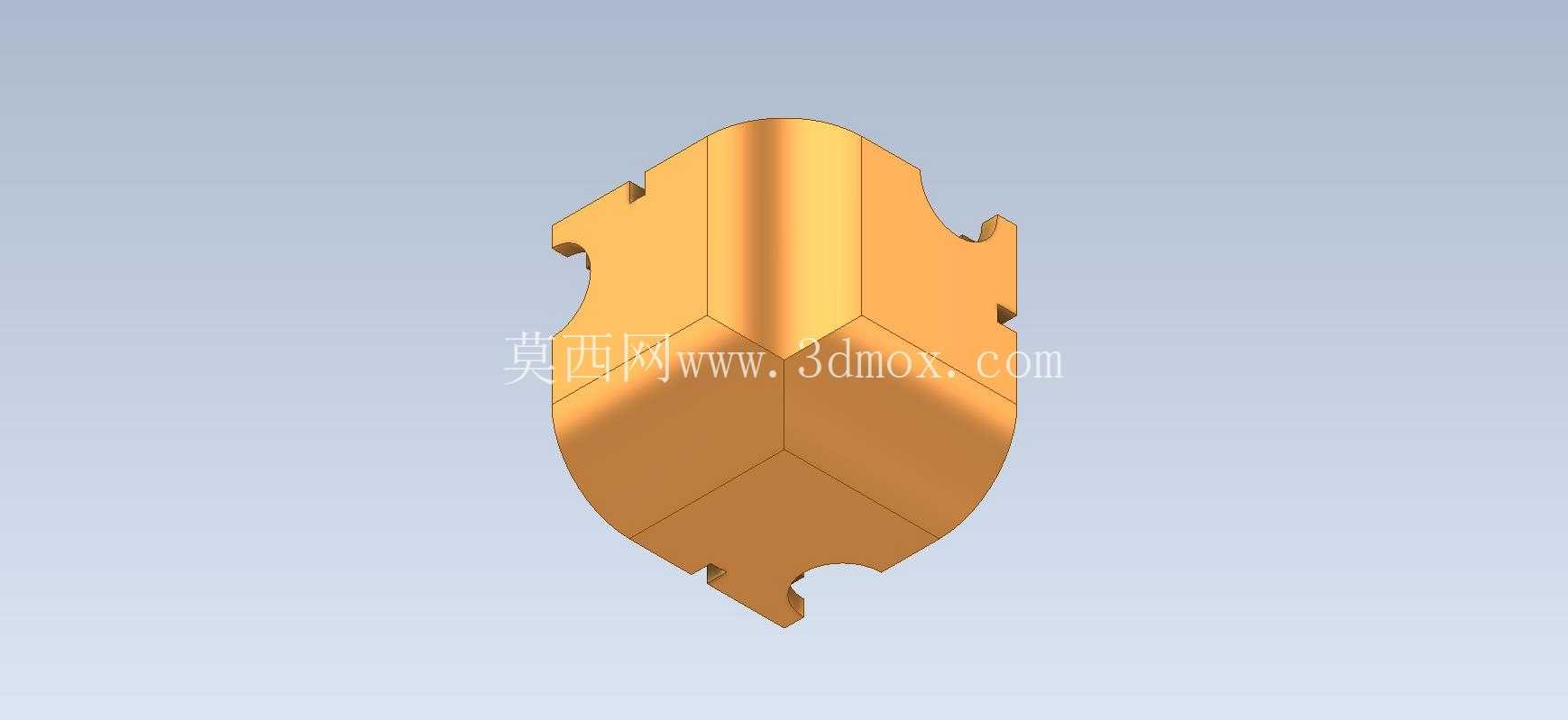

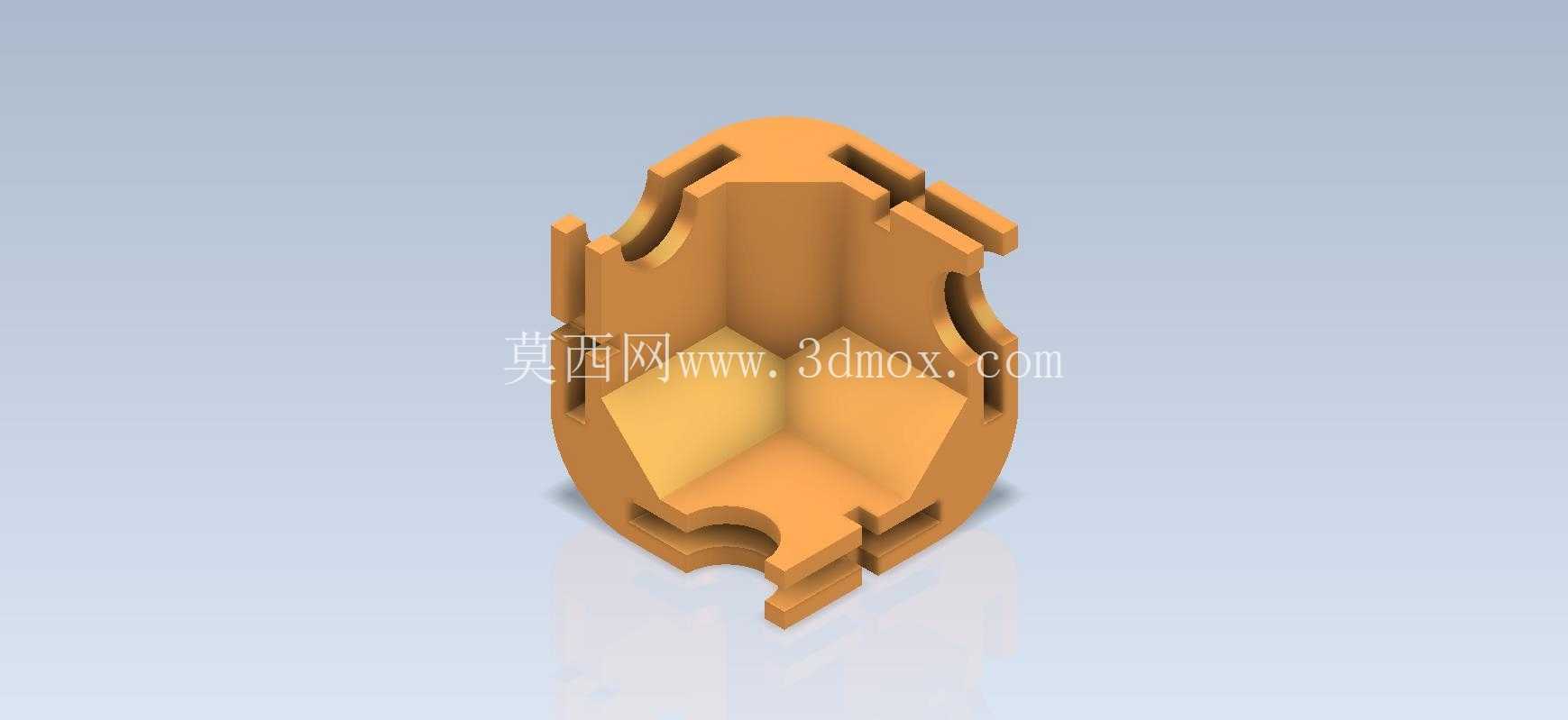

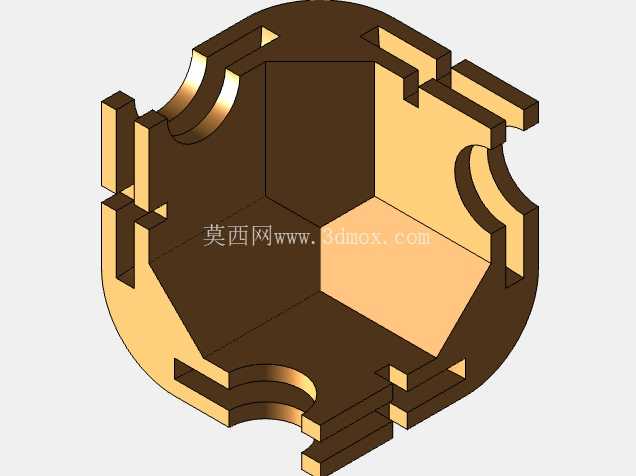

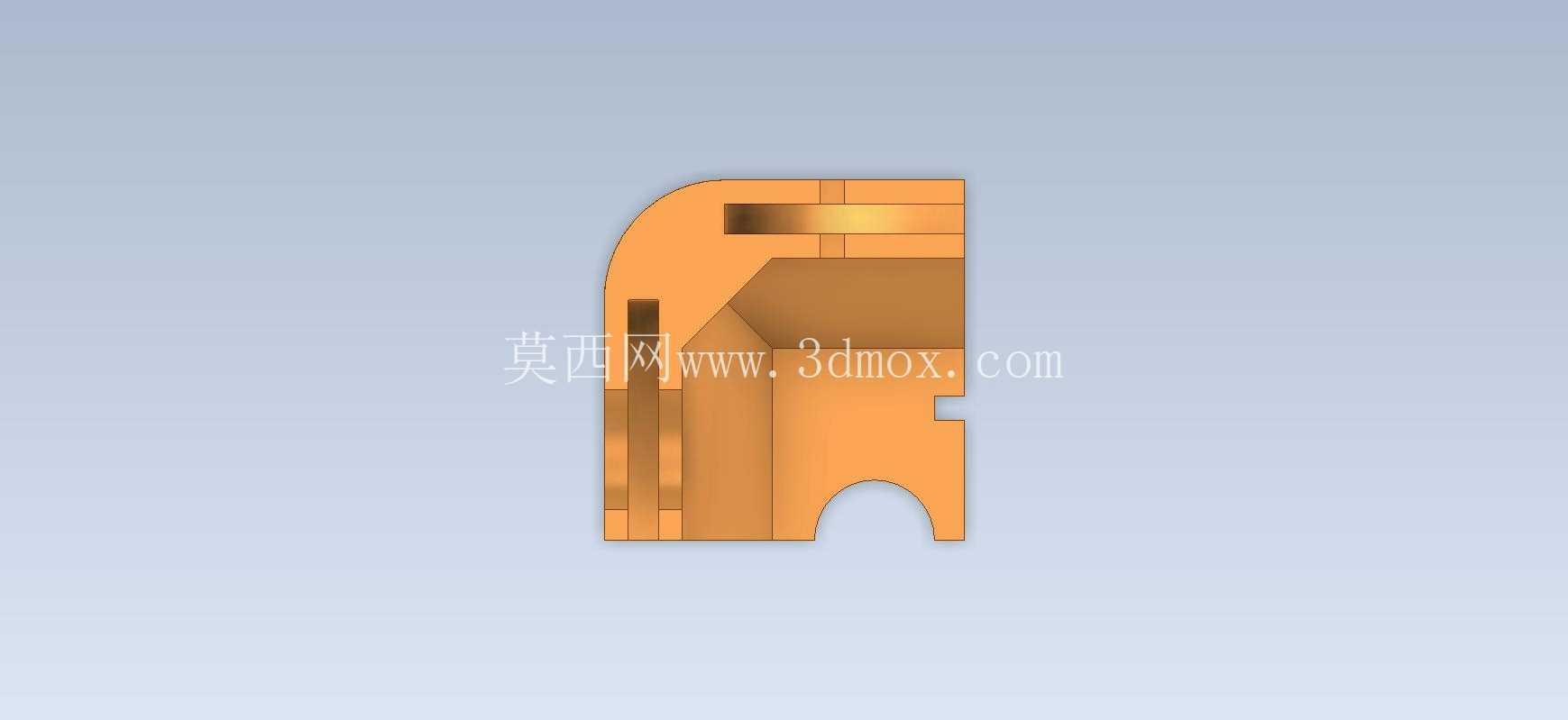

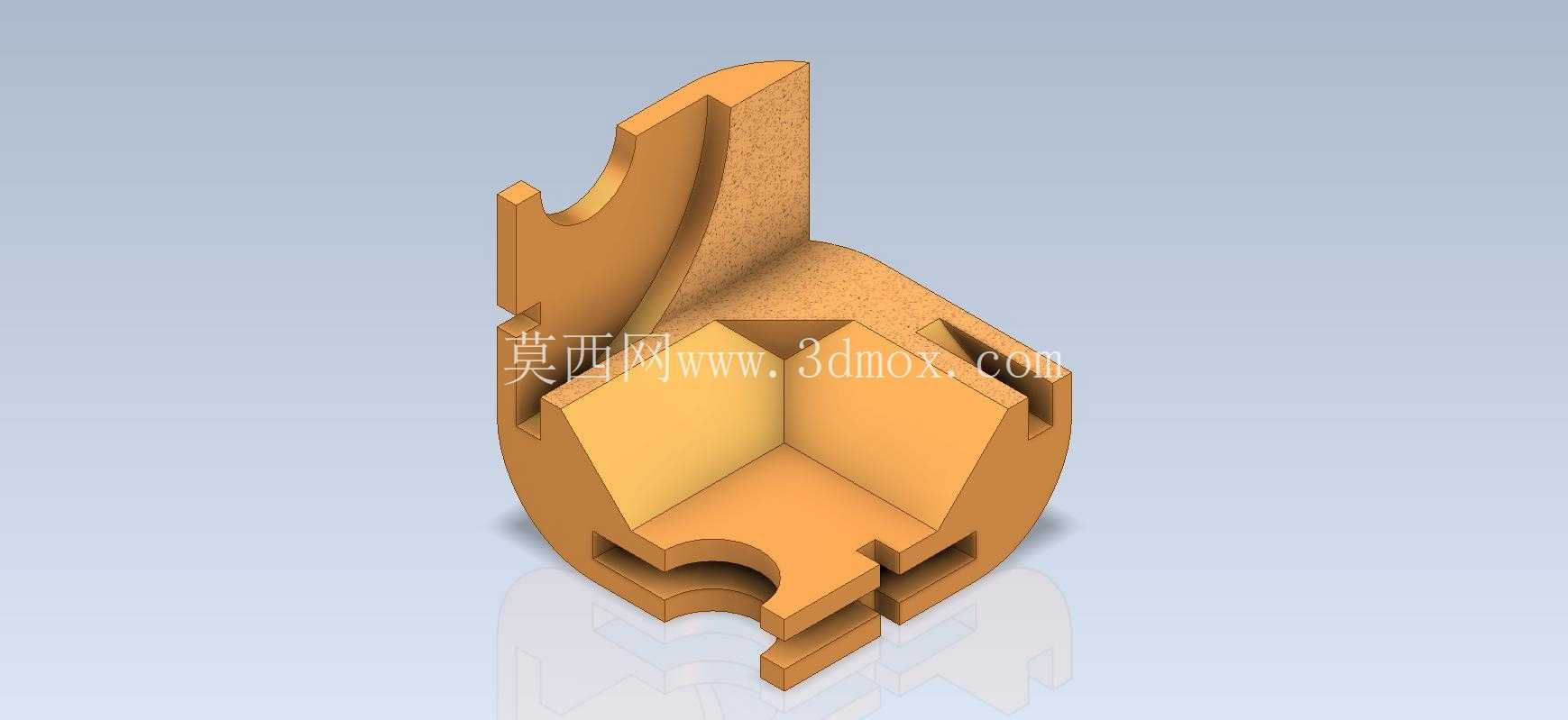

这类异形嵌套式中空连接基座,多应用在小型流体管路的转接节点、低压气动系统的分支接头安装位,或是小型机电设备内部的线缆分线防护壳体场景,日常在桌面级自动化检测设备的气路排布、小型实验装置的介质导流结构中十分常见,既承担管路对接的定位支撑作用,也能通过自身的中空腔体完成介质的导流缓冲,避免管路直角转接带来的流阻骤升问题。从结构特性来看,该零件整体采用类椭球形的中空腔体设计,侧壁均匀分布多组卡槽与凸台结构,这些卡槽并非随意布置,每一处卡槽的宽度、深度都对应配套卡接件的安装尺寸,能够实现无紧固件的快速卡合装配,减少装配环节的螺丝使用量,降低小型设备的整体重量;腔体内部做了渐变式的壁厚处理,在卡槽对应的受力位置局部加厚1.2-1.5mm,避免卡接装配时出现侧壁开裂的问题,而非受力区域的壁厚控制在均匀的1.8mm,在保证结构强度的前提下尽可能减少材料用量,适配注塑或压铸的批量生产工艺,减少成型过程中的缩痕风险。
设计这类零件时,首先要明确安装边界的约束条件:零件整体的最大外轮廓尺寸需要适配安装位的预留空间,椭球形的长轴、短轴尺寸误差需要控制在±0.1mm以内,保证卡接后不会出现周边结构的干涉;底部的定位凸台需要和安装基座的定位槽精准配合,凸台的拔模角度设置为1.5°,既方便成型脱模,也能在装配时起到导向作用,降低装配对位的难度。在腔体内部的流道设计上,没有采用生硬的直角转折,而是在转角位置做了R3-R5mm的圆弧过渡,能够减少流体通过时的紊流产生,降低介质输送过程中的压力损失,同时也能避免直角位置长期受介质冲刷出现的磨损问题,延长零件的使用寿命。

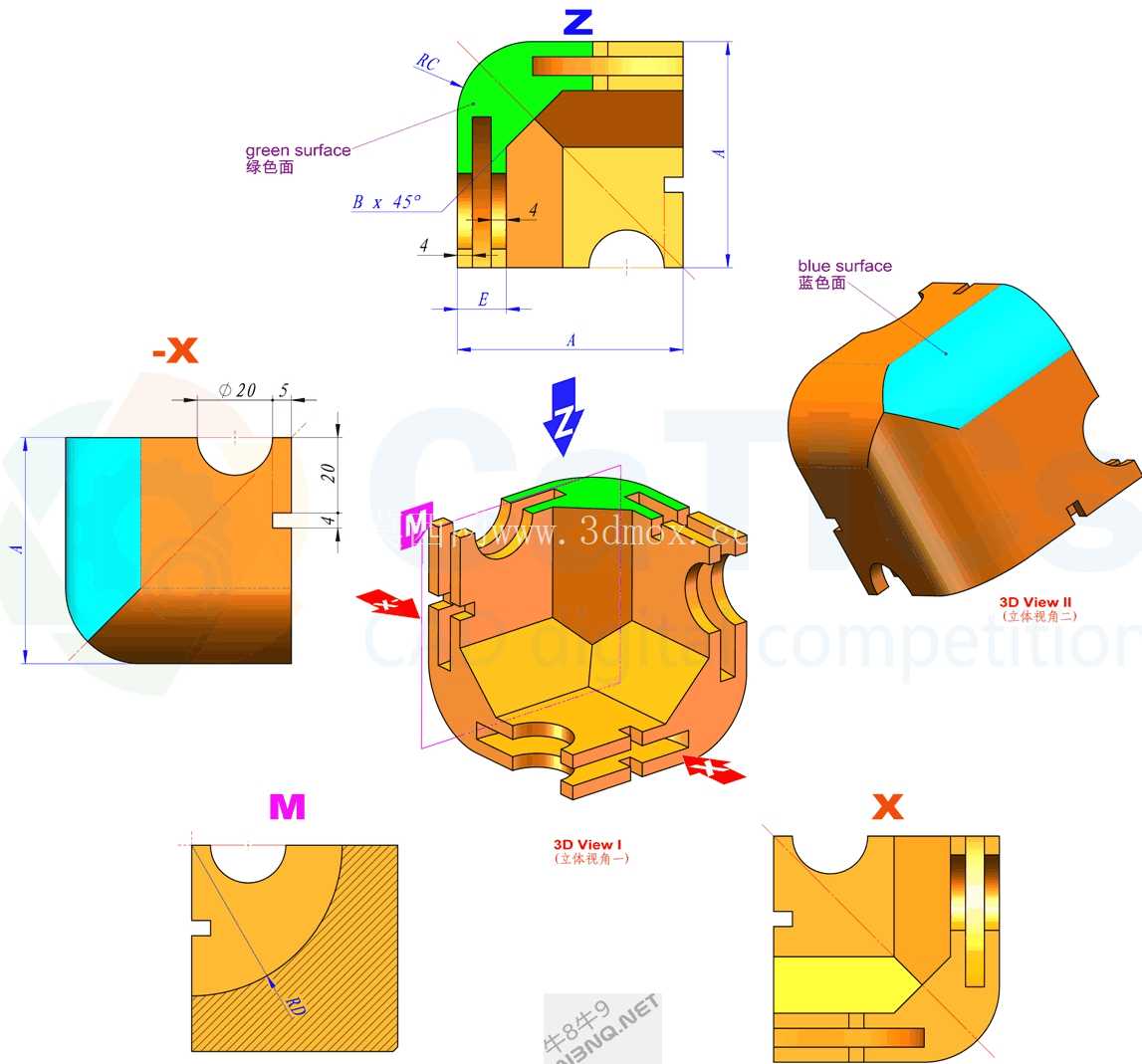

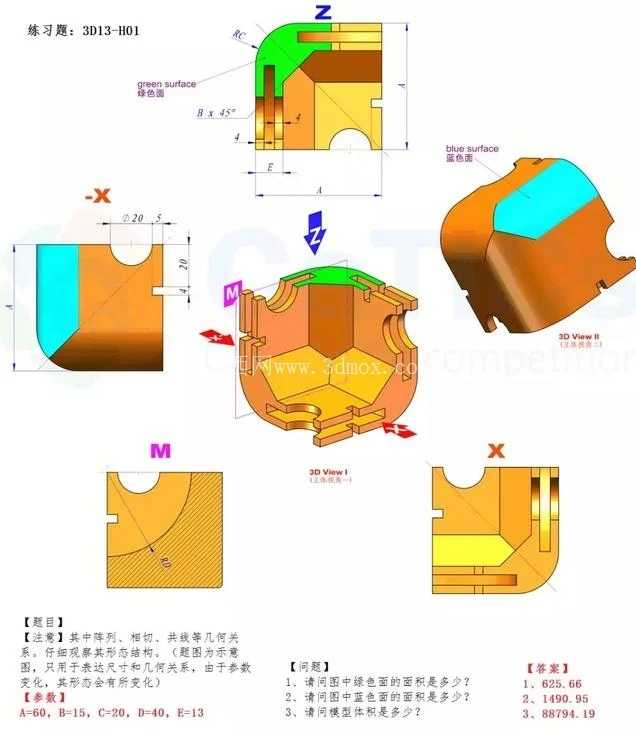

侧壁上的多组开口结构,分别对应不同方向的管路接入需求,每个开口的端面都做了0.5mm的止口设计,接入配套管路后能够通过止口实现轴向定位,配合密封圈即可完成密封,不需要额外打胶固定,后期维护拆解也十分方便。从建模逻辑来看,这类零件的设计需要先搭建整体的对称基准面,先绘制腔体的外轮廓旋转截面,完成主体基体的构建后,再通过抽壳命令生成均匀的基础壁厚,之后逐一添加侧壁的卡槽、凸台以及开口结构,每添加一处特征都需要检查相邻特征之间的壁厚是否均匀,避免出现局部壁厚突变导致的成型缺陷;同时要注意所有的棱边位置都做了R0.3mm的圆角处理,既避免加工或装配过程中锐边划伤操作人员,也能减少应力集中点,提升零件的抗冲击性能。
在实际的设备装配场景中,这类基座不需要复杂的安装固定,通过侧壁的卡槽滑入配套的安装支架即可完成固定,安装后各个方向的管路接口都能正对对应的对接管路,不需要额外调整角度,能够大幅提升小型设备的装配效率;同时中空的腔体结构也能容纳少量的线路转接,在一些小型传感器的安装节点上,还可以将传感器的接线端藏在腔体内部,起到防护接线端被外力拉扯损坏的作用。设计过程中还要考虑零件的成型工艺性,如果采用压铸工艺生产,需要将分型面设置在零件的最大轮廓位置,保证两侧的结构都能顺利脱模,所有的侧孔位置都对应抽芯机构的行程范围,避免出现倒扣结构无法脱模的问题;如果采用3D打印打样验证,则可以适当调整局部的支撑结构位置,将支撑设置在非装配面的位置,减少后期打磨处理的工作量,保证各个装配面的平整度符合要求。这类零件看似结构简单,但每一处卡槽的位置、每一个开口的角度都需要和周边的配套零件做适配验证,在建模阶段就需要做干涉检查,模拟装配过程中各个零件的运动行程,确保装配后不会出现结构卡滞、密封不严的问题,尤其是在气动系统的应用场景中,零件的密封面平面度需要控制在0.05mm以内,避免出现漏气泄压的问题,影响整个气路系统的压力稳定性。
