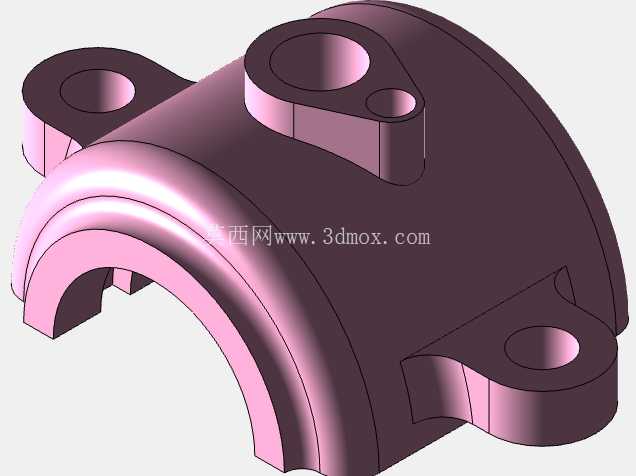

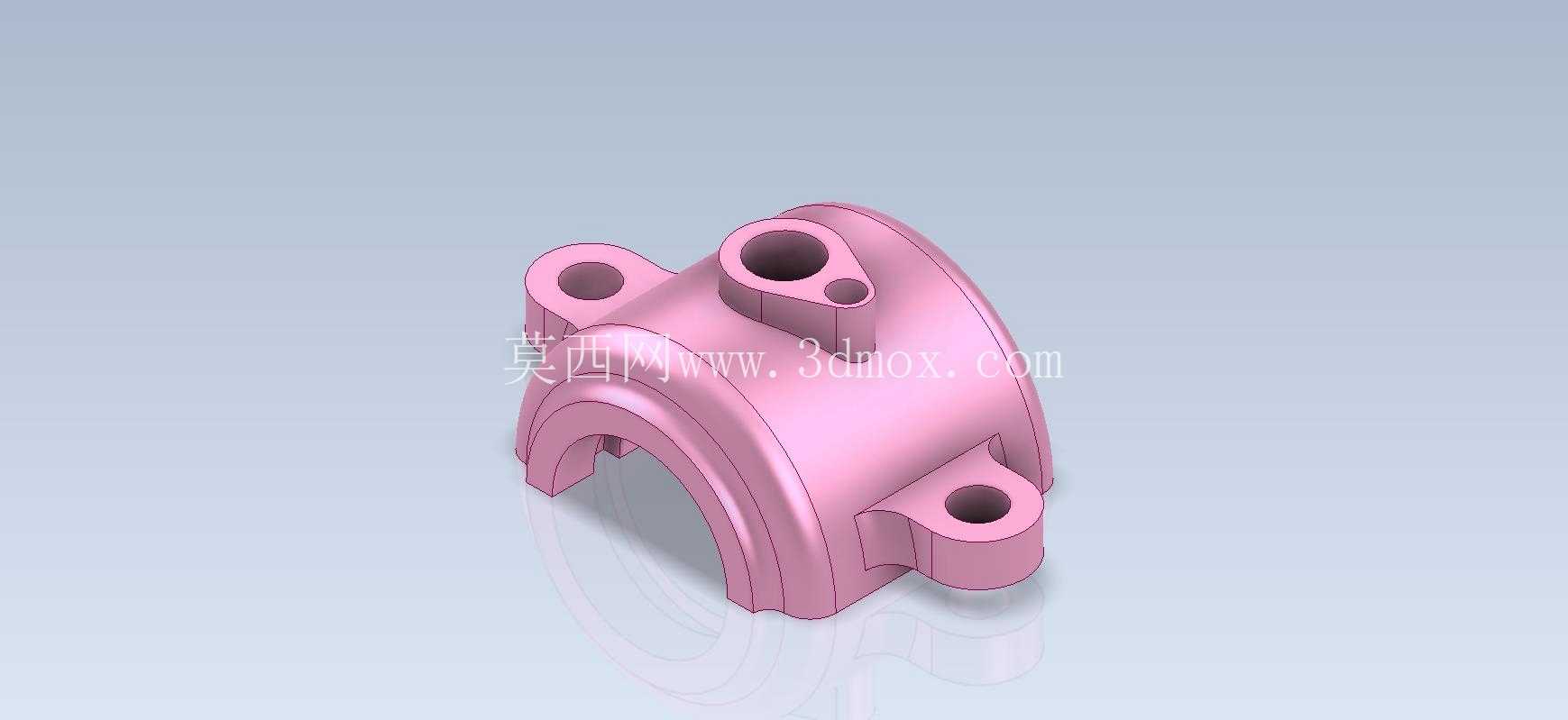

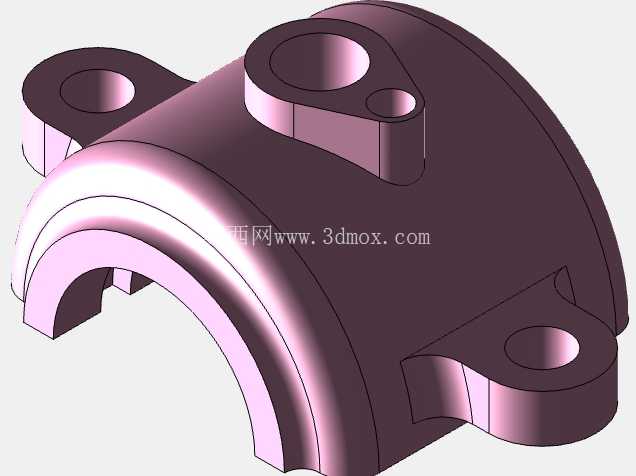

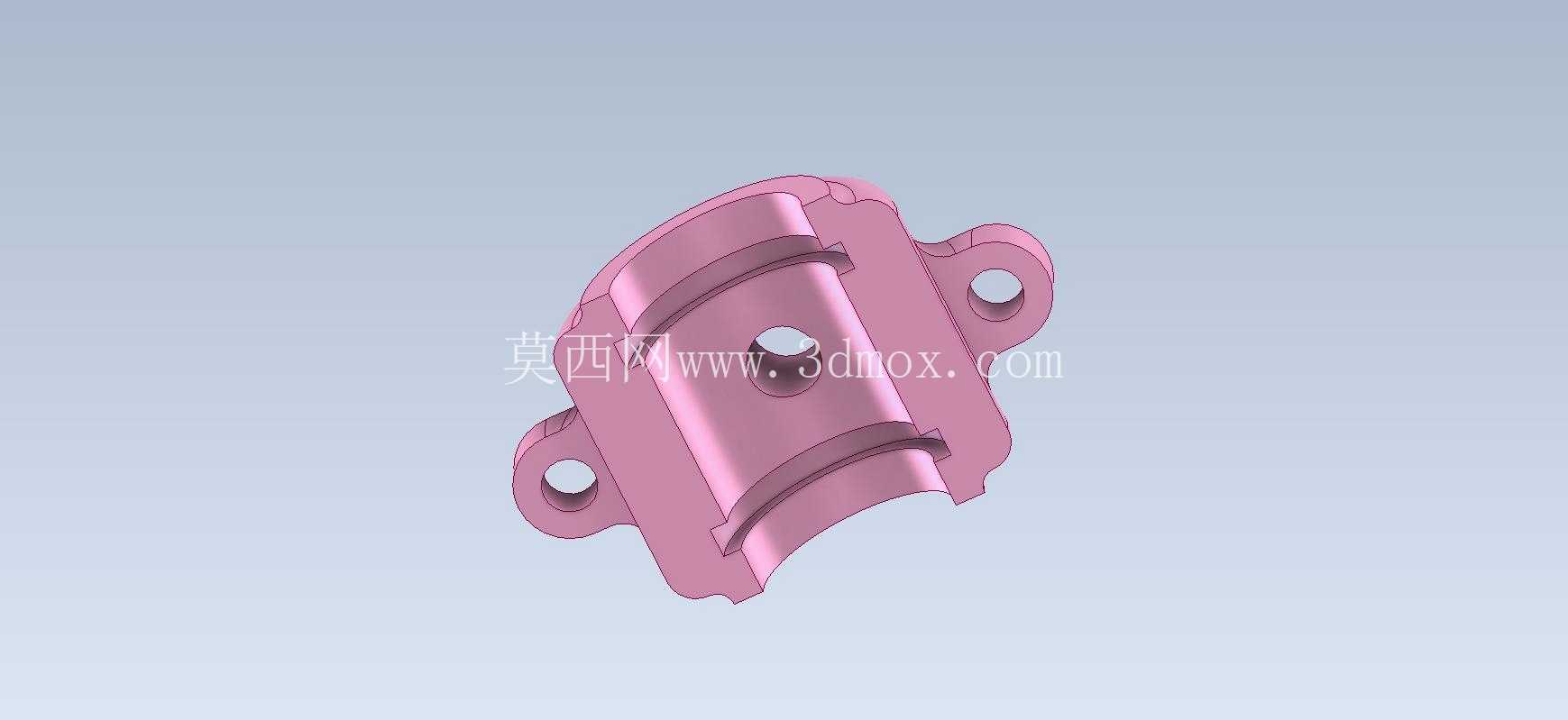

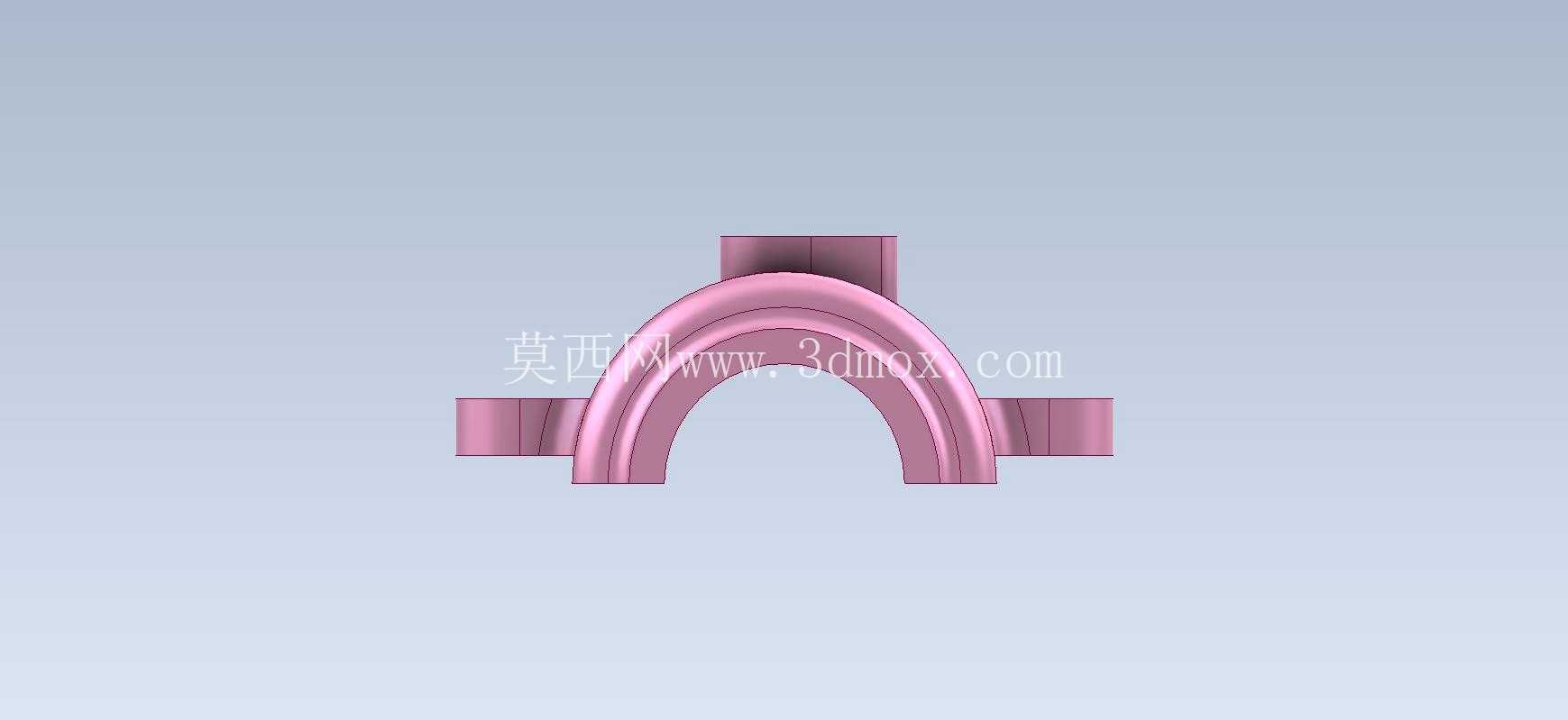

这款半开式壳体类压铸件,常见于小型流体管路的包覆固定、轻型传动组件的防护支撑场景,在小型气动执行器端部、低压润滑管路的对接位置都能看到同类结构的应用,核心作用是为内部穿设的轴类、管类零件提供径向限位,同时通过自身的安装结构完成与相邻基体的固定,避免内部组件运行时出现径向窜动或位置偏移。从结构设计逻辑来看,主体采用半圆弧的开式结构,而非整圆封闭设计,核心是适配现场快速装配的需求——整圆结构需要将轴/管件从端部穿入,遇到两端已经预装其他组件的工况就无法装配,半开结构可以直接从径向扣合在目标零件外侧,再通过配套的另一半扣合件完成锁紧,大幅降低装配环节的操作难度,也方便后期运维时的拆解检查,不需要拆卸两端的关联组件就能完成该部件的更换。

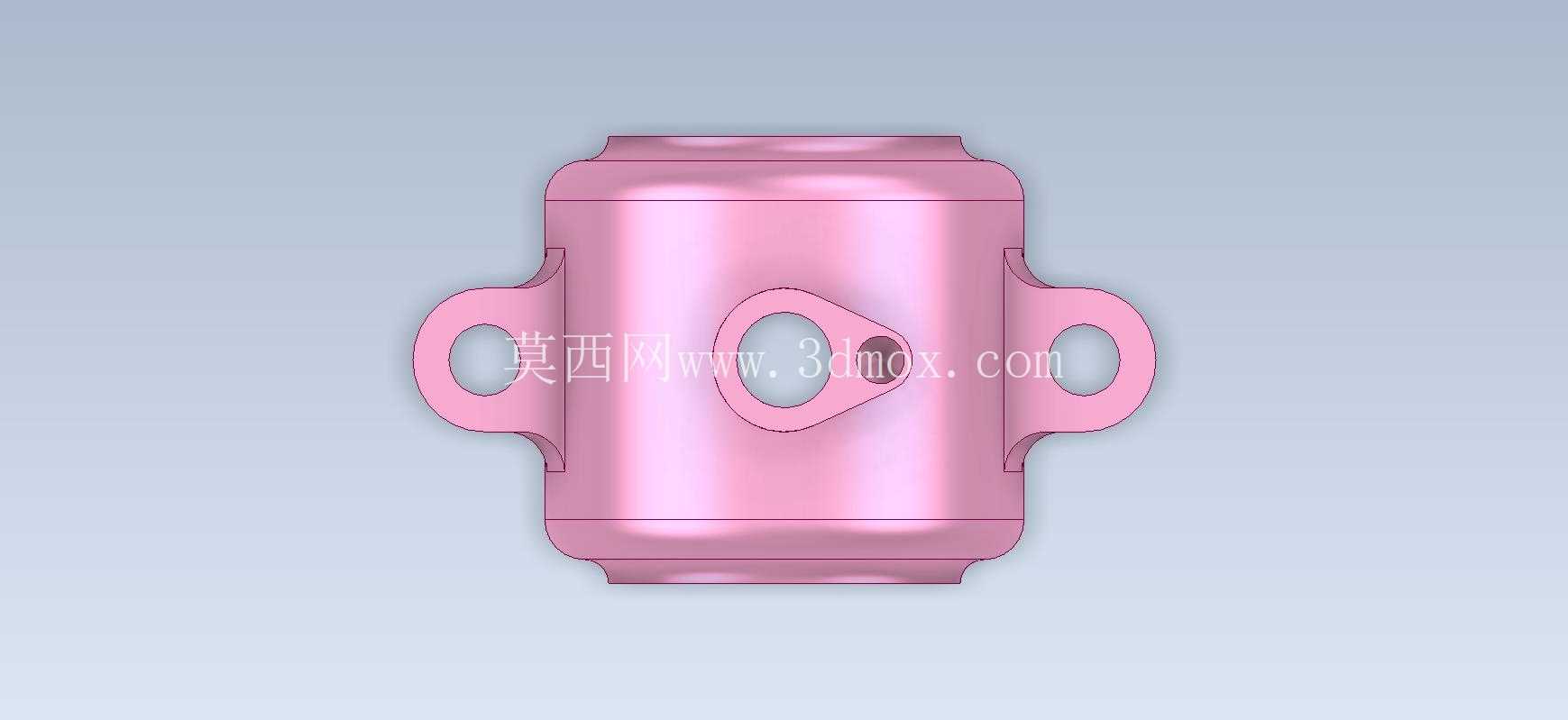

主体外侧均匀分布的四个带孔凸耳,是核心的安装受力结构,每个凸耳上的通孔都做了沉孔处理,装配时螺栓穿过沉孔后可以将螺栓头完全埋入凸耳端面以下,避免螺栓头突出结构表面干涉周边其他零件的布置;四个凸耳的位置并非随意排布,两个分布在半圆弧的开口端两侧,另外两个分布在圆弧顶部的两侧,这种四点分布的方式可以让锁紧力均匀覆盖整个半圆弧面,扣合后不会出现局部压合过紧、局部留有缝隙的问题,保证壳体与内部包覆零件的贴合度均匀。顶部凸起的带孔凸台,是为外接附属件预留的安装位置,凸台上的两个不同直径的孔,大孔用于穿设定位销或者外接管路接头,小孔用于穿设锁紧螺钉,避免外接件出现转动,这个凸台的高度经过测算,刚好让外接件安装后底部与主体圆弧面保留1.2mm的间隙,不会因为外接件的安装压迫到内部的包覆零件。
从安装边界尺寸来看,主体半圆弧的内径适配直径32mm的标准轴类或管类零件,圆弧壁厚均匀控制在3mm,符合压铸件的壁厚设计要求,避免壁厚不均导致的压铸缩孔、冷却变形问题;四个安装凸耳的外端面到主体中心的距离为48mm,安装时需要在基体上预留直径100mm的圆形安装空间,凸耳上的安装孔直径为5.5mm,适配M5的内六角螺栓,螺栓锁紧扭矩建议控制在4-5N·m,避免扭矩过大压裂凸耳根部——凸耳与主体连接的位置都做了R2的圆角过渡,就是为了降低应力集中,提升压铸成型后的结构强度,避免安装受力时出现根部断裂的问题。顶部凸台的顶面距离主体安装基准面的高度为22mm,外接件的外形尺寸不能超过凸台周边10mm的范围,否则会与相邻的安装凸耳出现干涉。

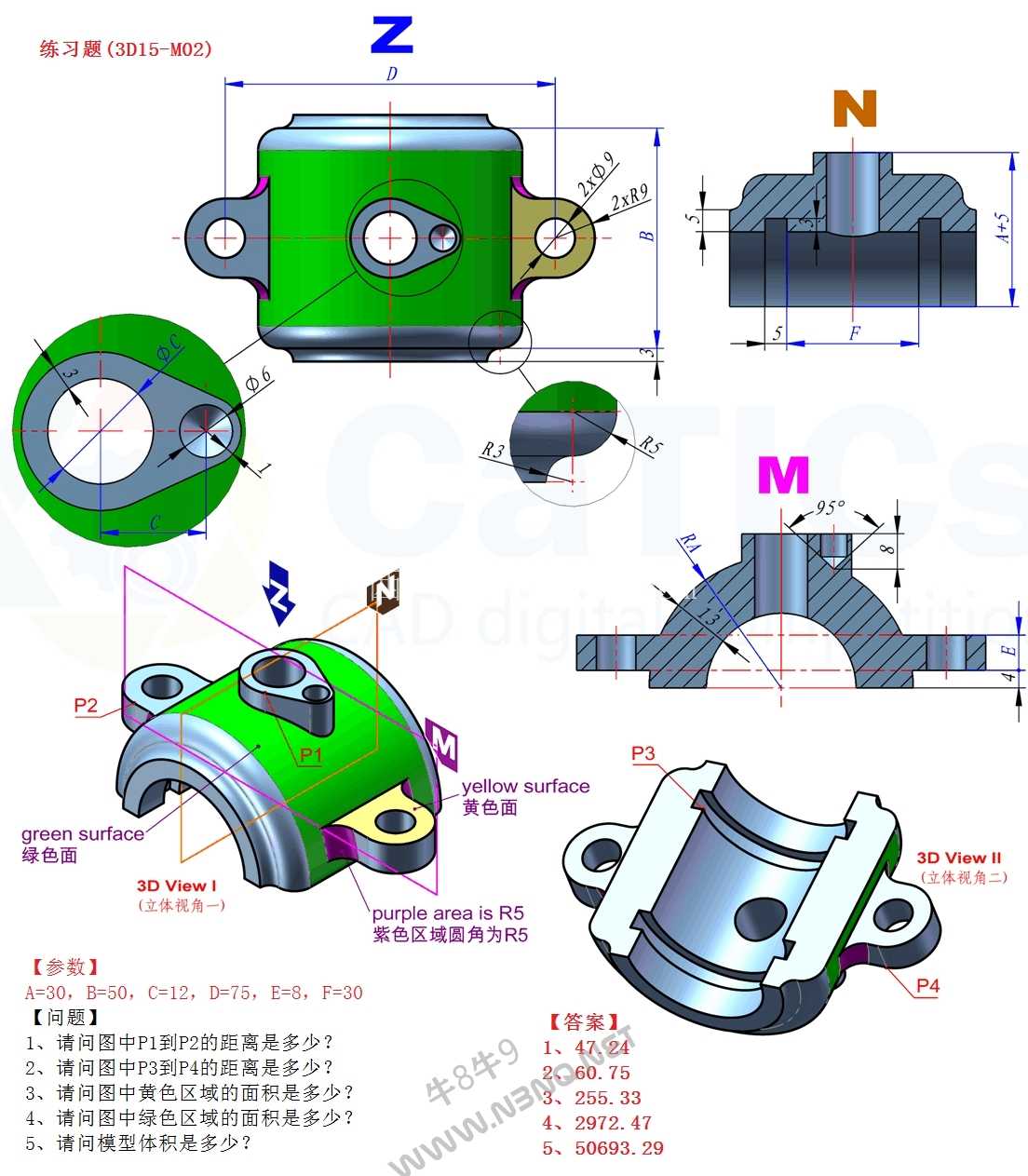

建模过程中需要重点关注几个结构细节:一是半圆弧面与两端安装面的垂直度要控制在0.05mm以内,否则扣合后两个半壳之间会出现错位,导致内部圆弧面不同轴,磨损内部穿设的零件;二是所有孔位的拔模斜度统一取1.5度,符合铝合金压铸的成型要求,避免脱模时拉伤零件表面;三是凸耳沉孔的深度要控制准确,保证螺栓安装后端面不突出凸耳表面0.2mm以上,避免干涉装配。这类结构虽然属于基础CAD练习案例,但完全贴合工业现场的实际设计需求,所有的结构细节都对应实际装配、受力、成型的要求,没有多余的装饰性结构,每一处几何特征都有明确的工程作用,对于初学者理解压铸件设计逻辑、安装结构的受力排布有很强的参考价值,建模时需要反复核对各个特征的位置关系,保证安装孔位的同轴度、结合面的平面度都符合工程实际要求,不能只追求外形相似而忽略结构的工程合理性。
