对开式滑动轴承支座三维建模练习

项目分类:轴承座 发布时间:2026-07-14 ID:1198876
  • 对开式滑动轴承支座三维建模练习
  • 对开式滑动轴承支座三维建模练习
  • 对开式滑动轴承支座三维建模练习
  • 对开式滑动轴承支座三维建模练习
  • 对开式滑动轴承支座三维建模练习
  • 对开式滑动轴承支座三维建模练习
  • 对开式滑动轴承支座三维建模练习
  • 对开式滑动轴承支座三维建模练习
  • 对开式滑动轴承支座三维建模练习
  • 对开式滑动轴承支座三维建模练习
  • 对开式滑动轴承支座三维建模练习

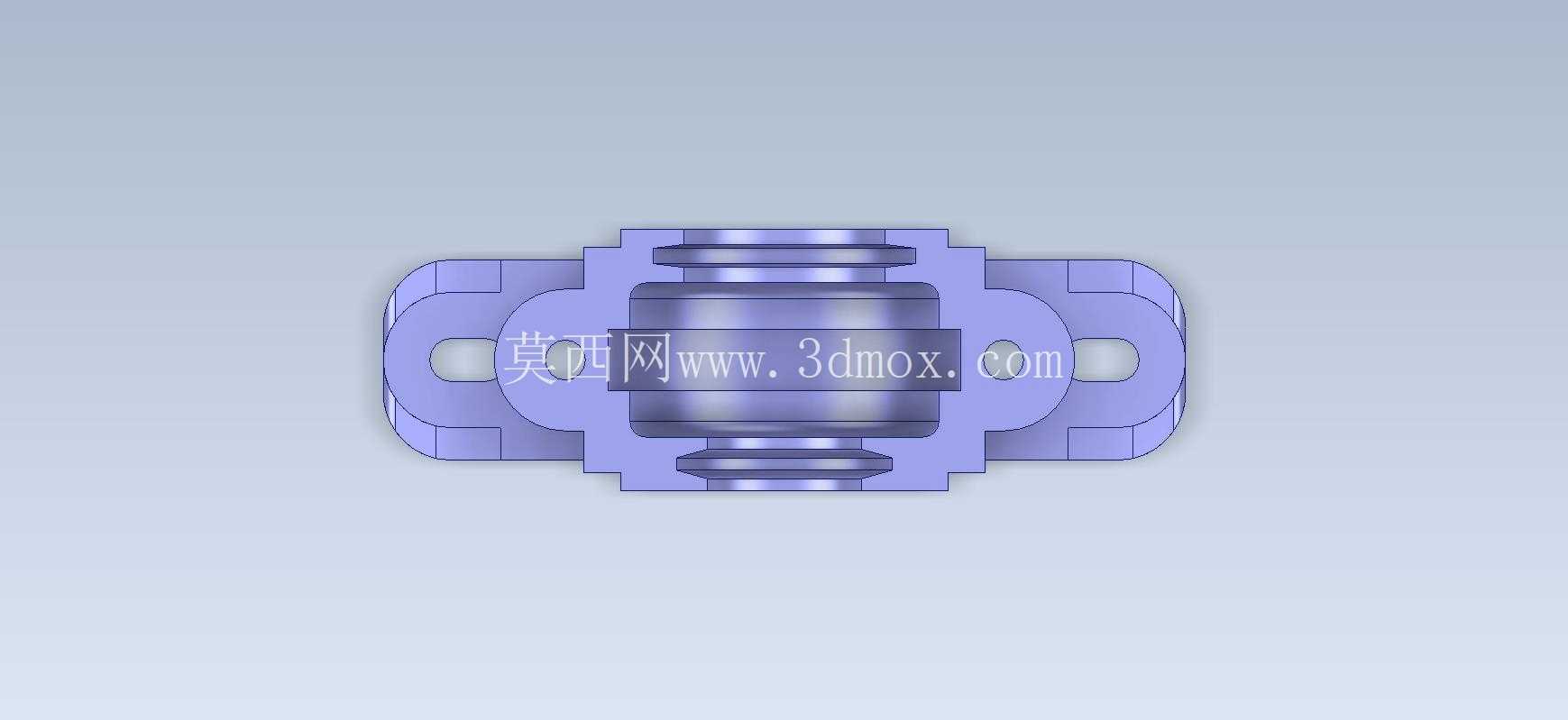

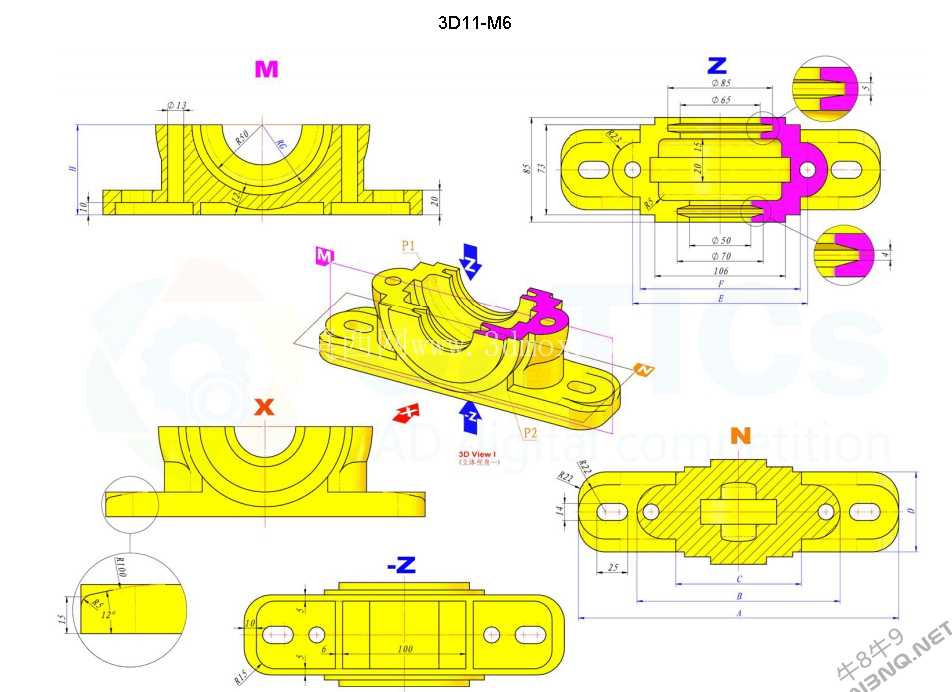

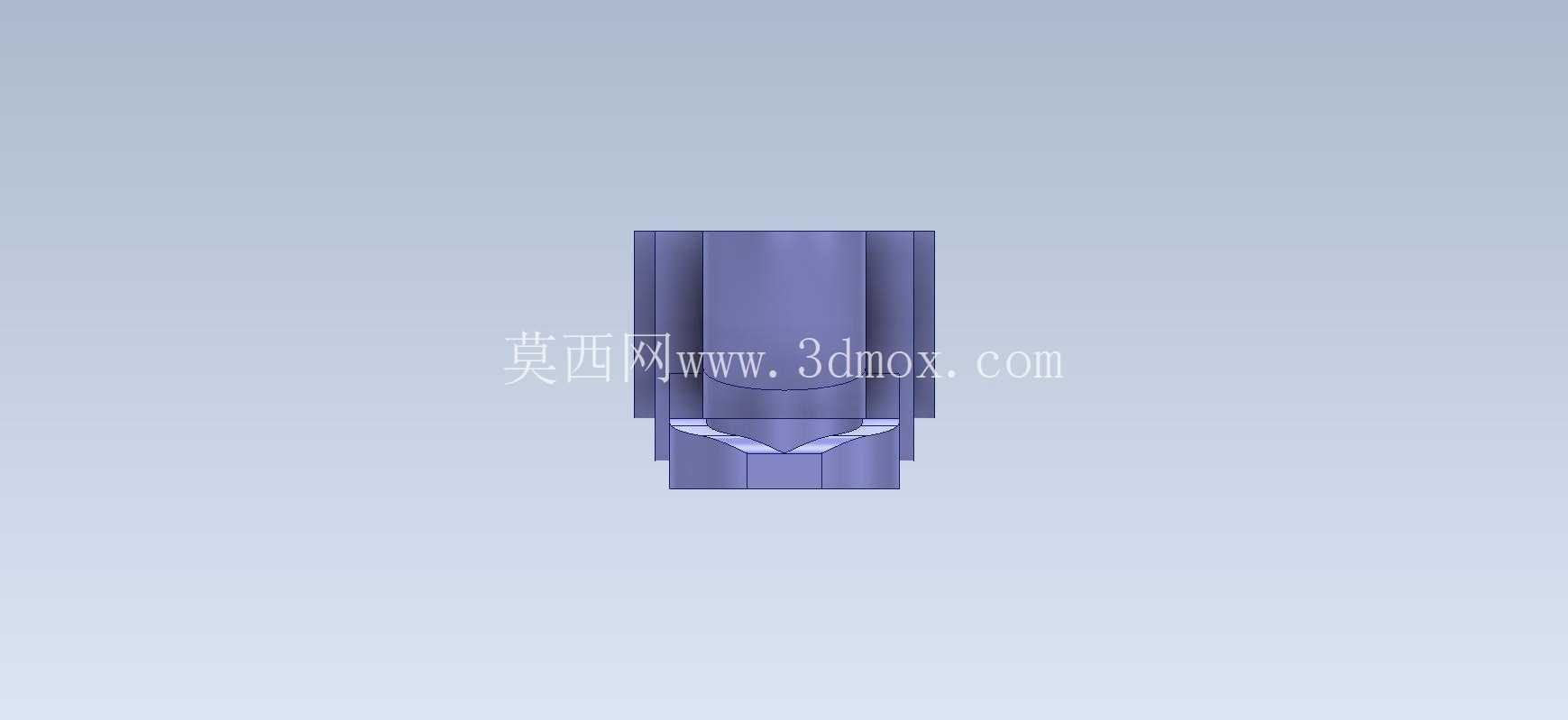

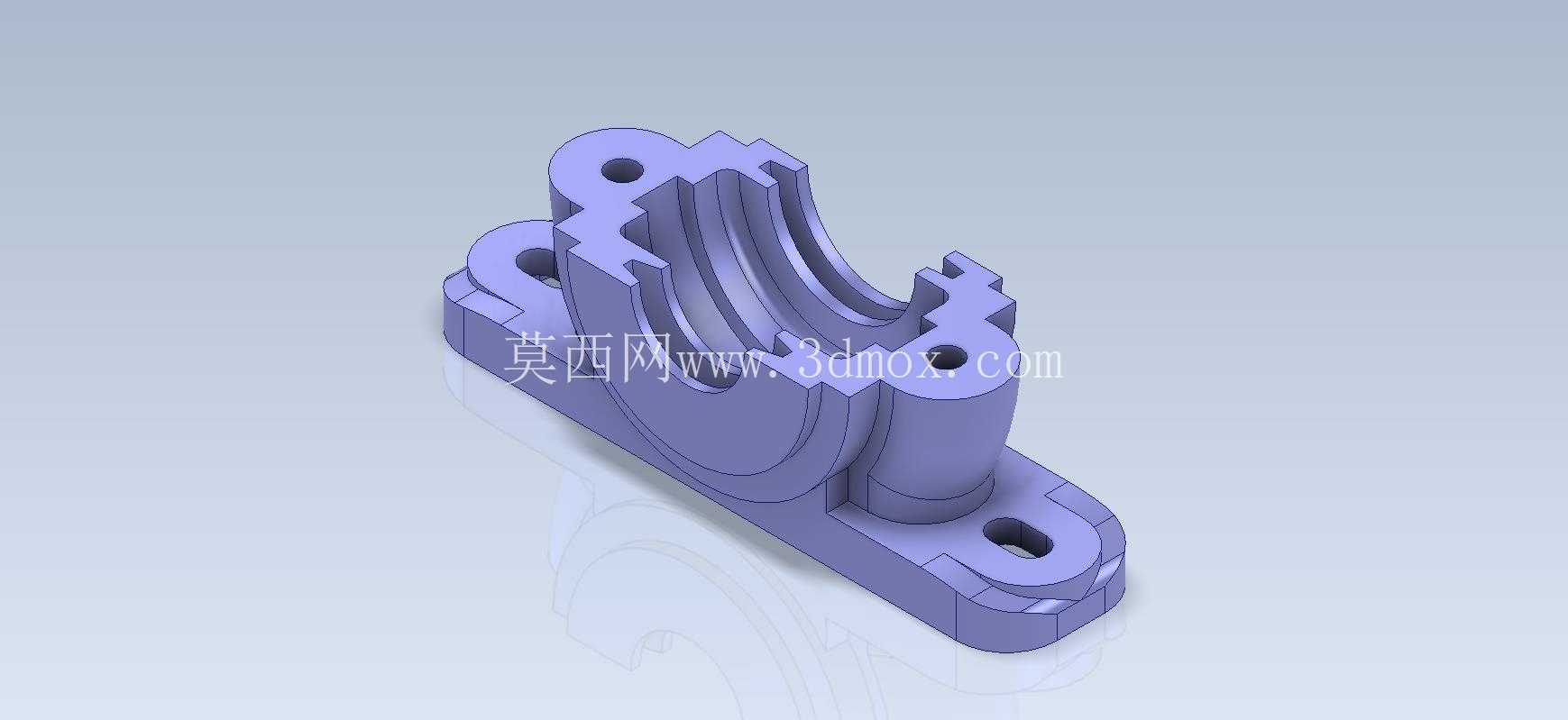

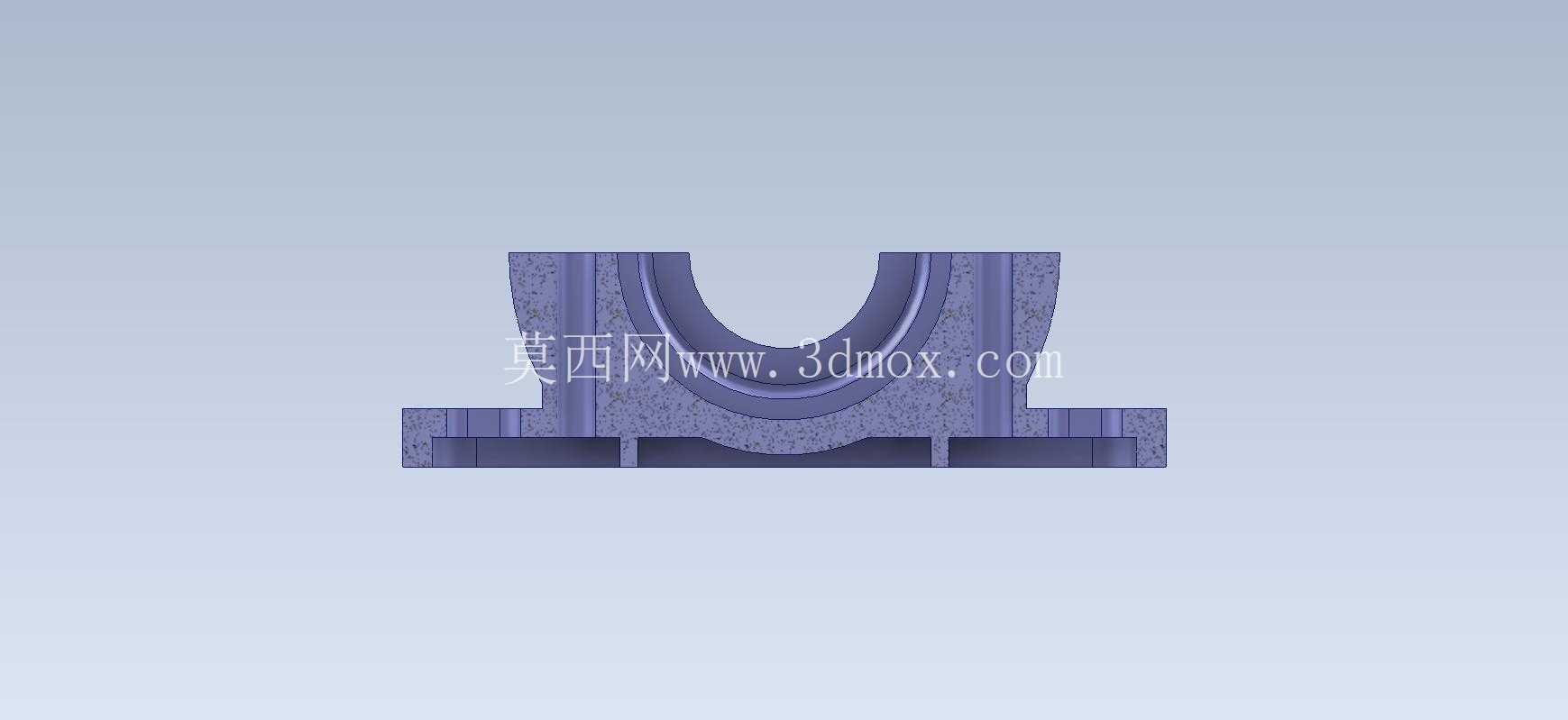

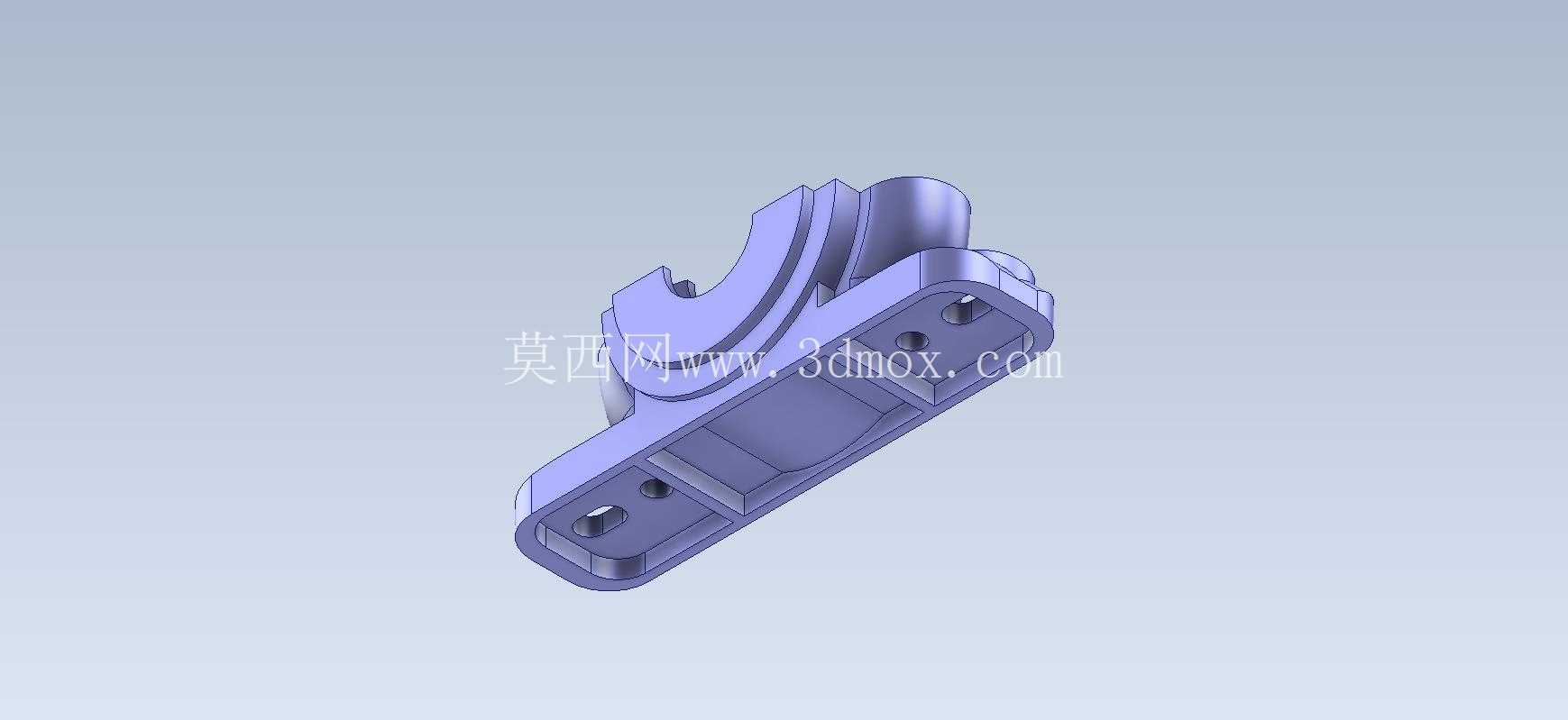

本次建模的零件为对开式滑动轴承的下支座部件,这类零件广泛应用于中小型传动设备的转轴支撑场景,常见于轻工输送线、小型机床进给机构、农用传动装置等需要中等载荷径向支撑的部位,主要承担转轴的径向载荷传递,同时为轴瓦提供稳定的安装定位基准,保障转轴运转过程中的同轴度与运行稳定性。

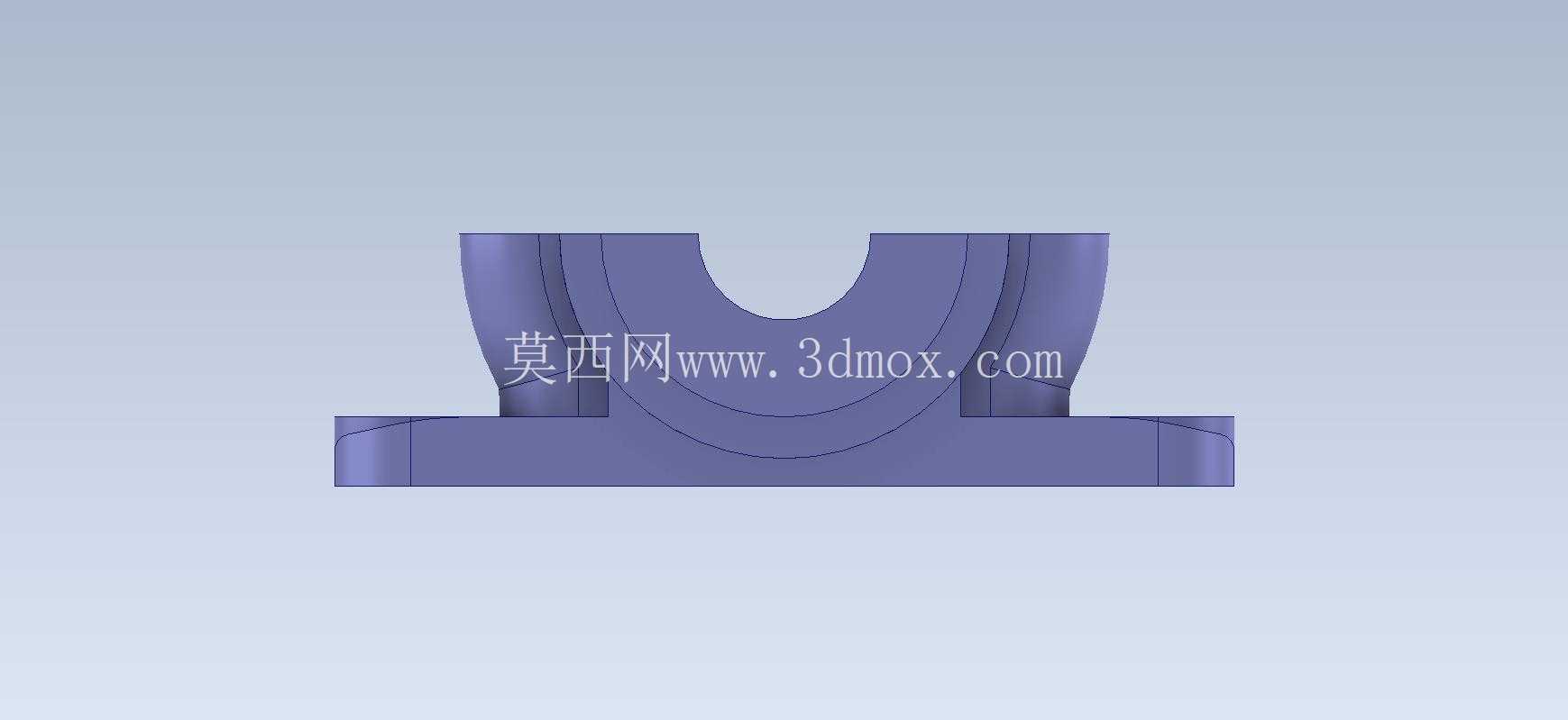

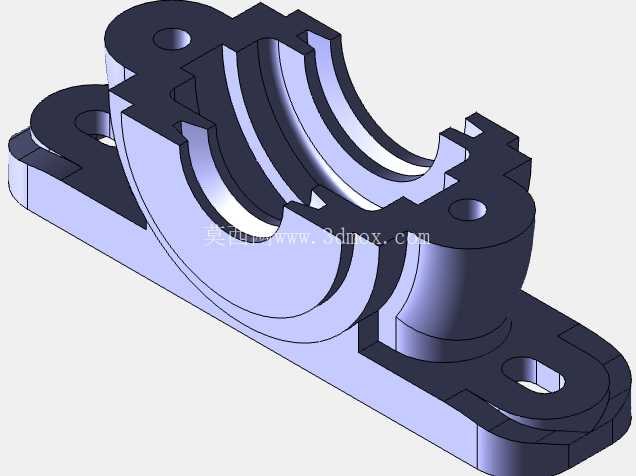

从结构设计逻辑来看,该零件采用一体化铸造成型后机加工的工艺路线设计,底部为长方形安装底板,底板上开设两个长圆形安装通孔,安装孔的长圆设计可抵消安装面的加工误差,允许装配过程中沿孔长方向微调支座位置,降低安装面的加工精度要求,同时保证螺栓锁紧后支座不会发生横向窜动。底板与上部轴瓦容纳腔之间设置了渐变式过渡加强筋,避免直角连接处的应力集中,在承受交变径向载荷时不会出现根部断裂的问题。上部的半圆型腔为轴瓦安装位,型腔内壁的加工精度直接决定轴瓦的配合精度,建模时需要严格保证半圆的圆柱度公差,同时型腔两端的止口台阶用于轴瓦的轴向定位,防止轴瓦在转轴运转过程中发生轴向窜动。型腔外侧的两个凸耳结构为轴承盖连接位,凸耳上开设螺栓通孔,用于穿装锁紧螺栓实现上盖与下座的紧固,凸耳的厚度经过载荷校核,可保证螺栓锁紧时不会出现凸耳断裂或变形的问题。

从安装边界来看,该支座的安装底板平面为主要定位基准面,装配时需要与设备安装机架的加工面完全贴合,两个安装孔的中心距为固定值,选型时需要匹配机架上的预设安装孔位,避免出现无法装配的问题。支座的总高度决定了转轴的中心高,在整机设计时需要根据转轴的布置高度匹配对应规格的支座,避免出现传动带张紧度不合适、齿轮啮合间隙异常等问题。上部半圆型腔的直径为核心配合尺寸,需要与选配的轴瓦外径保持过盈配合,保证轴瓦装入后不会发生转动,同时型腔的轴向宽度需要与轴瓦宽度匹配,保证轴向定位可靠。

建模过程中需要重点关注几个工艺细节:一是所有铸造圆角的设置,非加工面的圆角半径需要符合铸造工艺要求,避免出现铸造尖角导致的充型不足、应力集中问题;二是加工面与非加工面的台阶差设计,需要预留足够的机加工余量,保证加工后零件的尺寸符合图纸要求;三是安装孔的沉头设计,需要匹配所用螺栓的头部尺寸,保证螺栓锁紧后头部不会突出安装面,避免影响支座与机架的贴合度。在实际工程应用中,这类支座的失效形式主要有几种:一是安装底板受载变形,通常是因为底板厚度设计不足或者安装时螺栓锁紧力矩过大导致;二是凸耳部位断裂,多是因为轴承盖锁紧时力矩不均,或者转轴受到过大的冲击载荷导致;三是型腔内壁磨损,多是因为润滑不足导致轴瓦与支座之间发生相对转动,磨损型腔内壁。因此在设计时需要针对这些失效形式做对应的结构强化,比如适当增加底板厚度、加大凸耳与本体的过渡圆角、在型腔内壁开设定位销孔用于轴瓦的周向定位。

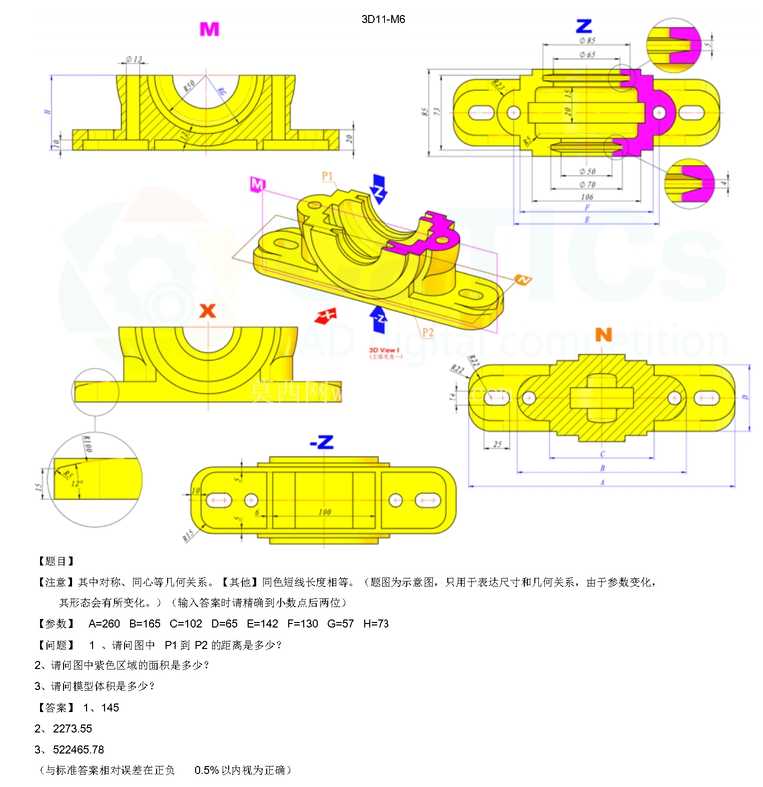

从建模练习的角度来说,这个零件涵盖了拉伸、切除、圆角、镜像等常用的三维建模命令,适合初学者掌握基础建模逻辑,理解机械零件从功能需求到结构设计的转化思路,建模时需要先理清零件的设计基准,选择底板底面作为主要建模基准,依次向上构建底板、过渡结构、轴瓦型腔、连接凸耳等结构,保证各个特征之间的定位尺寸准确,同时要注意对称结构的镜像使用,减少重复建模操作,提高建模效率。在实际生产中,这类零件的毛坯通常采用灰铸铁铸造,因为灰铸铁具备良好的减震性与耐磨性,非常适合做轴承类支撑零件,铸造完成后需要经过时效处理消除内应力,再进行安装面、型腔、连接孔等部位的机加工,加工完成后需要对型腔尺寸、安装孔位置度、底板平面度等关键尺寸做检验,合格后方可投入装配使用。
