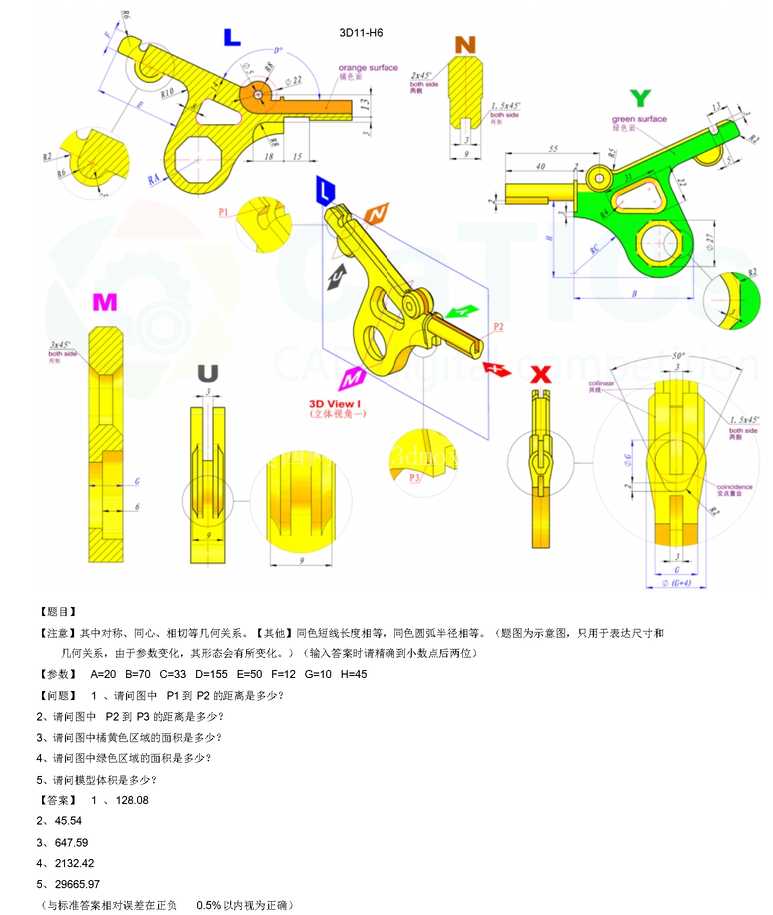

杠杆式锁紧联动金属构件三维建模练习

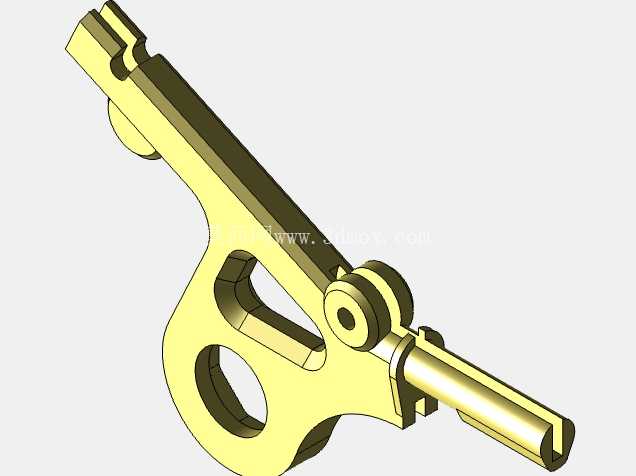

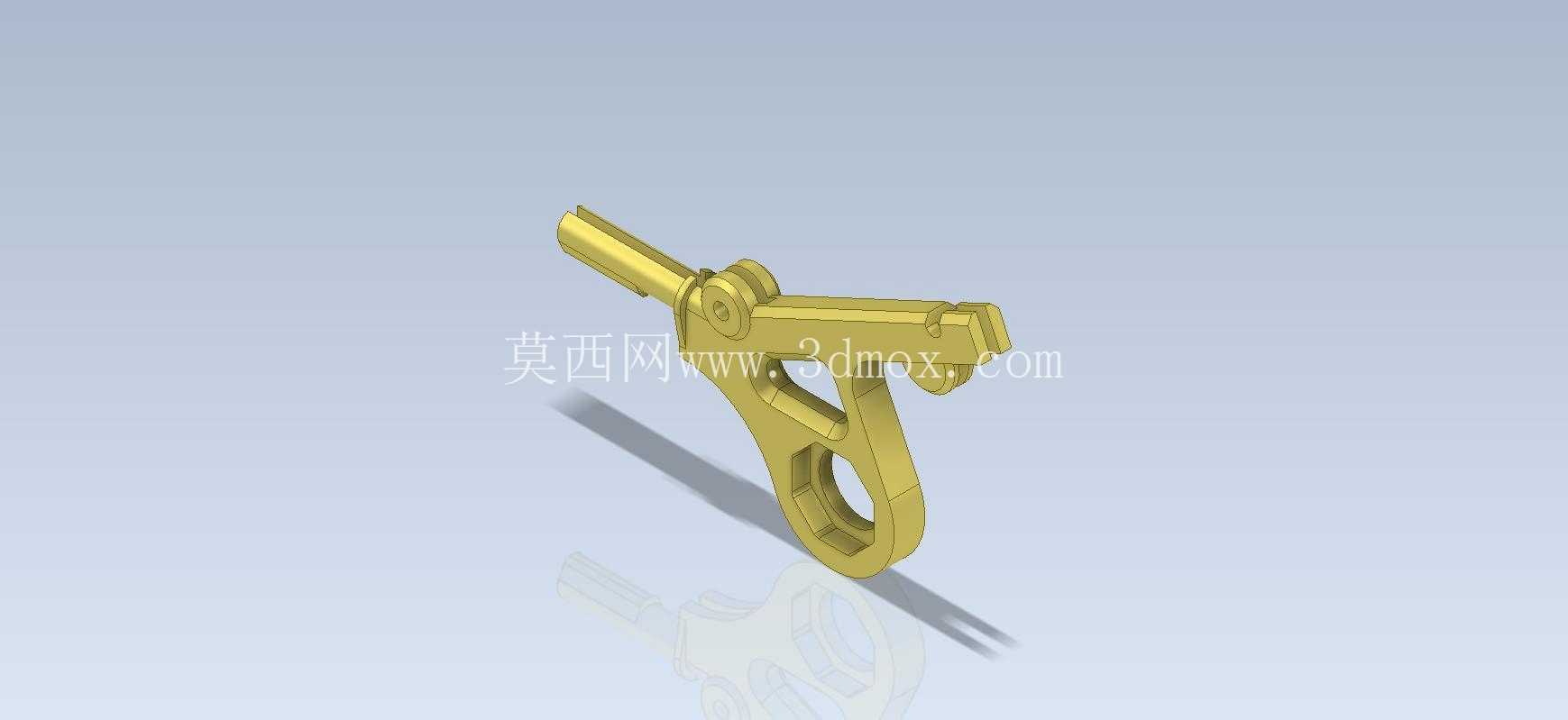

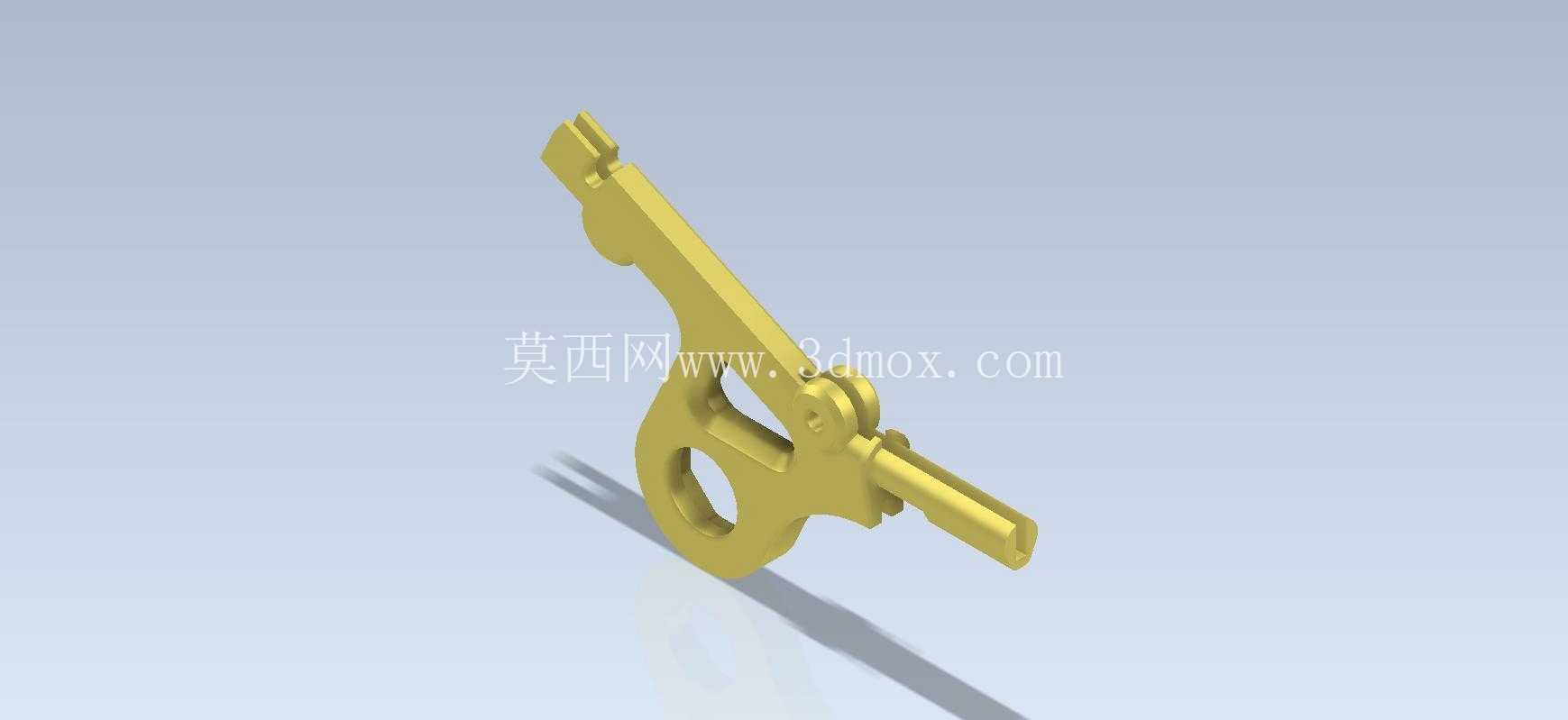

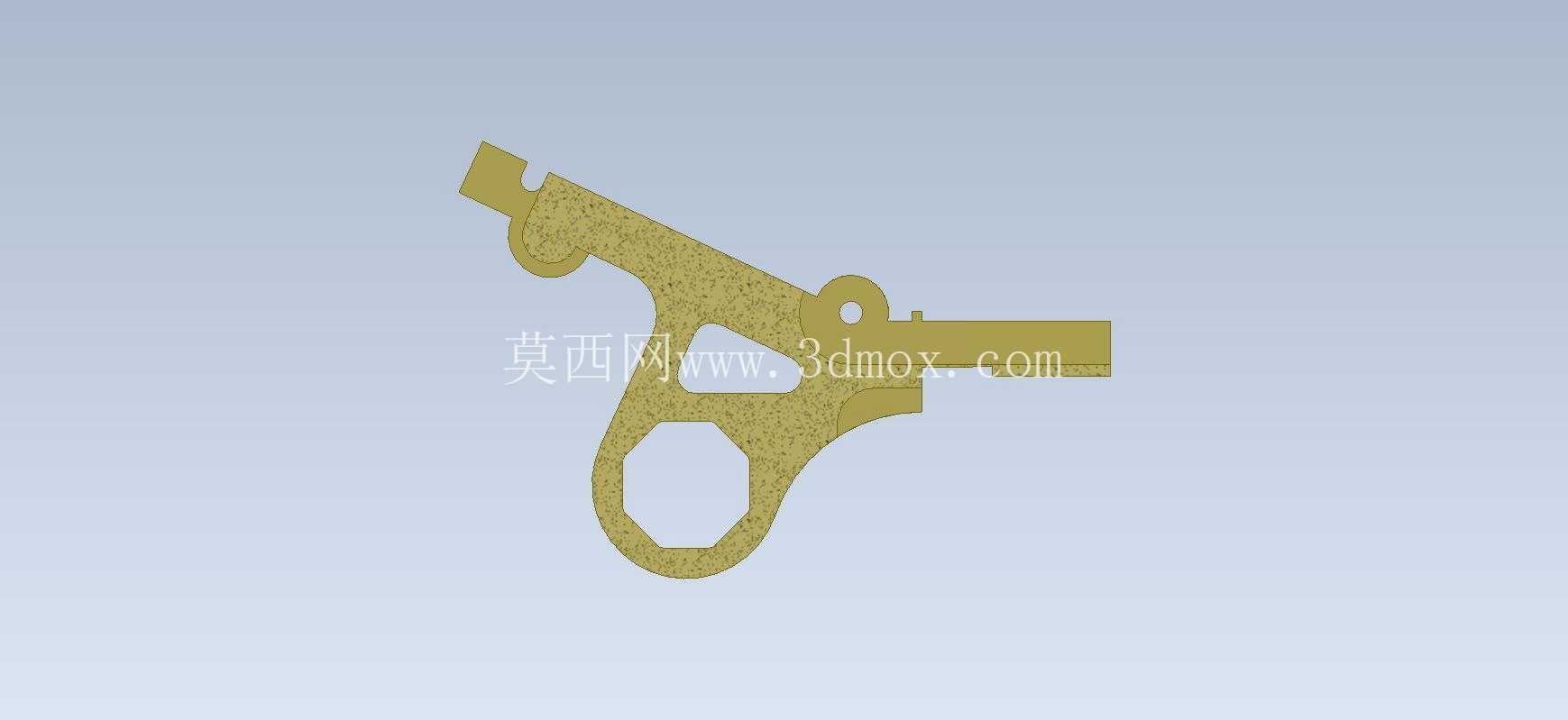

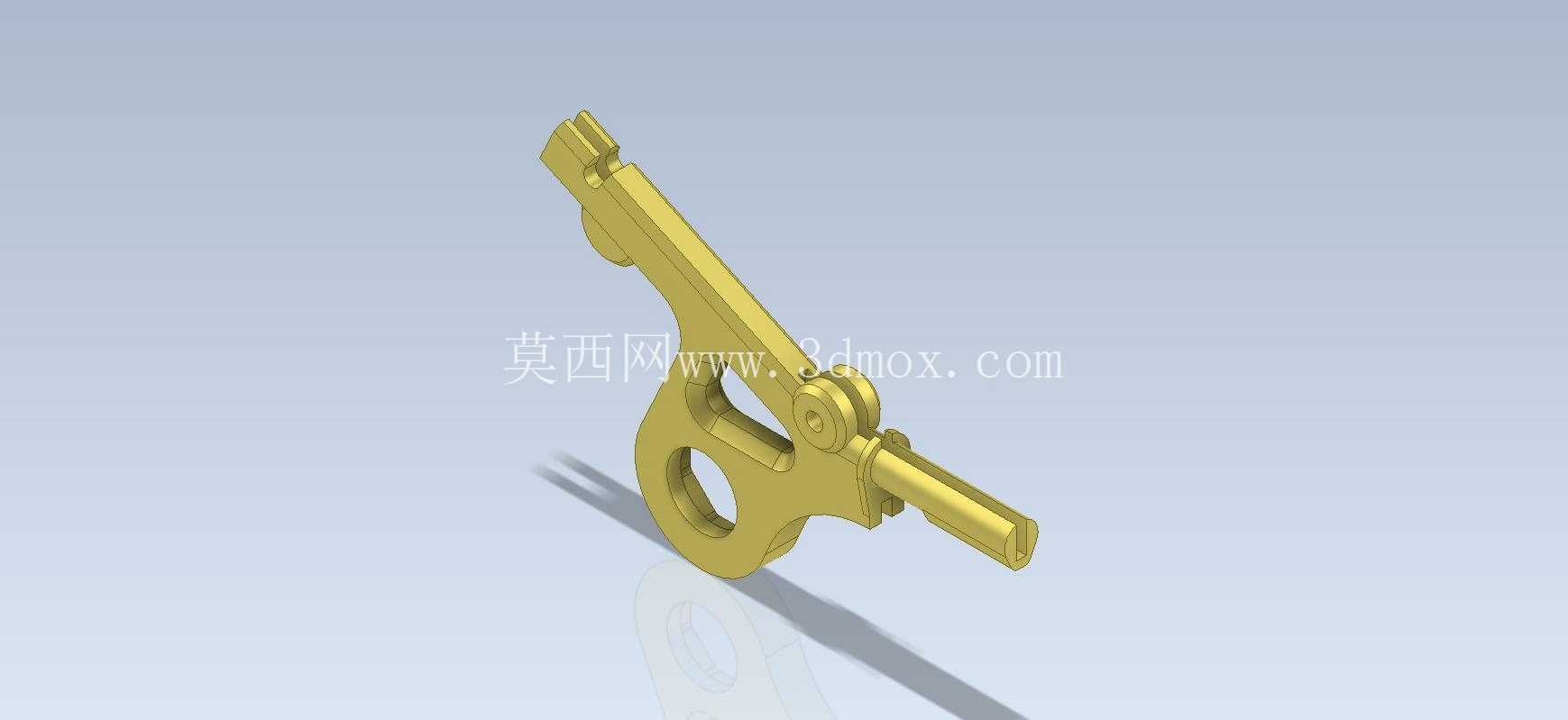

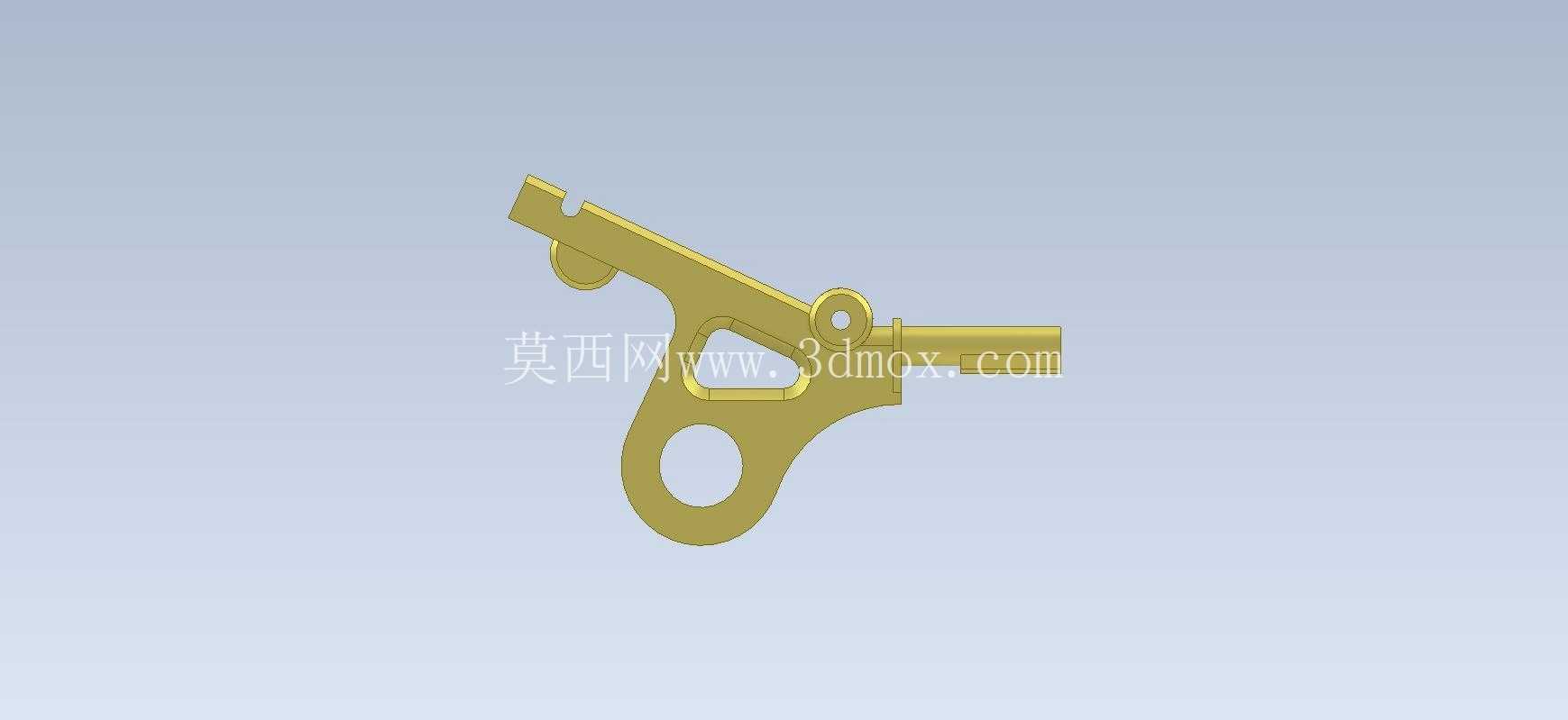

　　从结构设计逻辑来看，整个零件采用一体化铸造成型后再做机加工的工艺路线，主体为长条形杠杆臂结构，一端设置带圆弧过渡的按压施力端，表面做了防滑纹理的凸起设计，增大手动操作时的接触摩擦力，避免按压过程中出现打滑；中部为带通孔的回转铰接座，是整个构件的摆动支点，孔位的同轴度、孔壁与杠杆臂的垂直度直接决定整个机构的摆动顺畅度，设计时铰接座两侧做了加厚凸台，提升支点位置的抗挤压强度，避免长期反复摆动后出现孔位磨损失圆的问题；另一端设置圆柱形的顶紧输出端，圆柱轴线与杠杆臂的夹角经过力矩核算，确保按压施力时输出端的顶紧行程满足锁止需求，同时在杠杆臂靠近支点的位置设置了异形镂空减重孔，在不降低整体结构刚度的前提下减少零件用料，同时镂空位置可作为机构装配时的避让空间，避免与周边的复位弹簧、固定销轴发生运动干涉。该构件属于典型的杠杆式联动锁紧类机械零件，在小型工装夹具、手动锁紧机构、轻载传动联锁装置中应用广泛，日常可见于工装台的快速压合组件、设备检修门的联动锁止结构、小型手动工具的扳机联动单元，核心作用是通过绕固定轴的摆动，将输入端的手动按压力转化为输出端的直线顶紧或卡合动作，实现两个相对运动部件的位置锁止，避免设备运行过程中出现非预期的位移松脱。

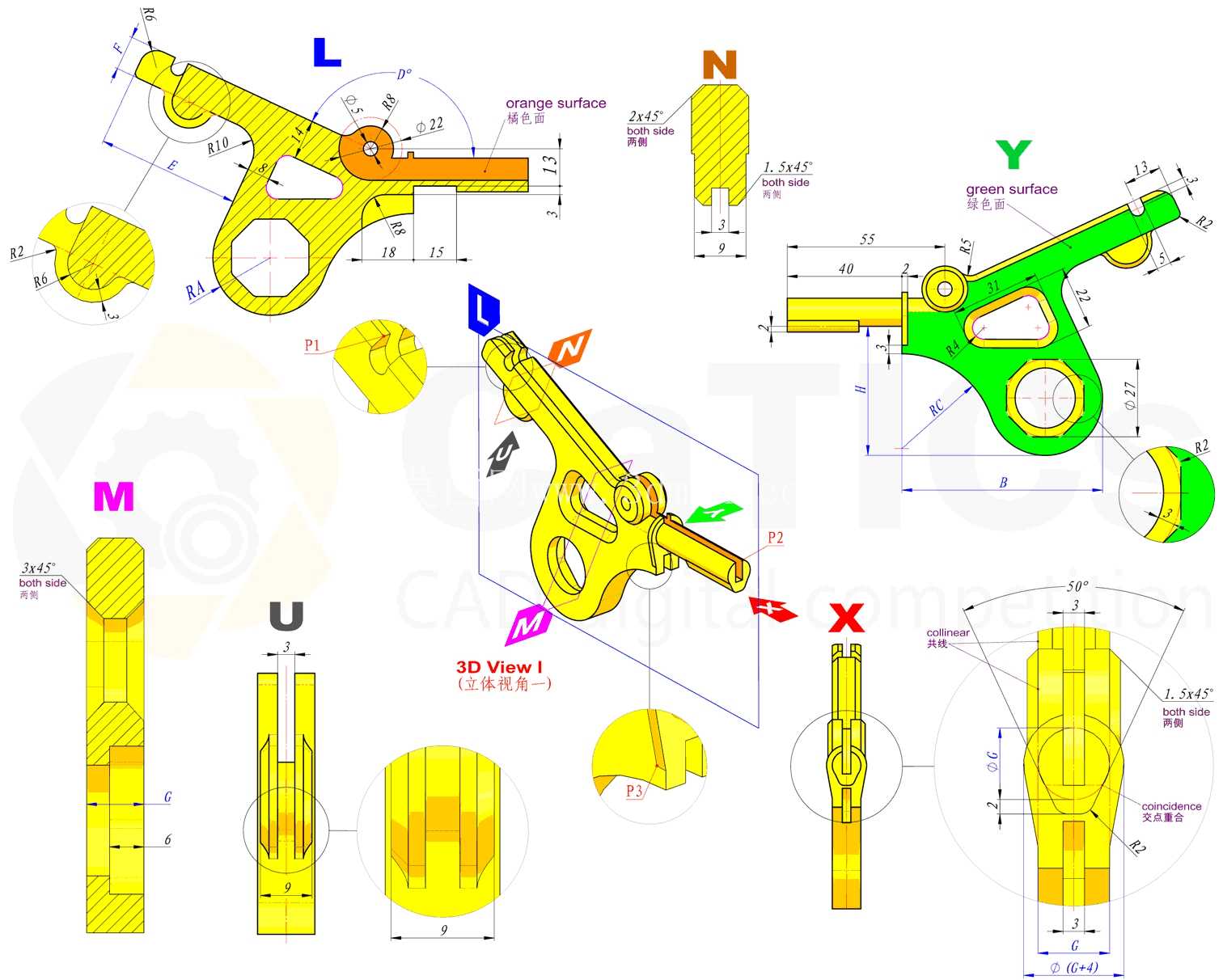

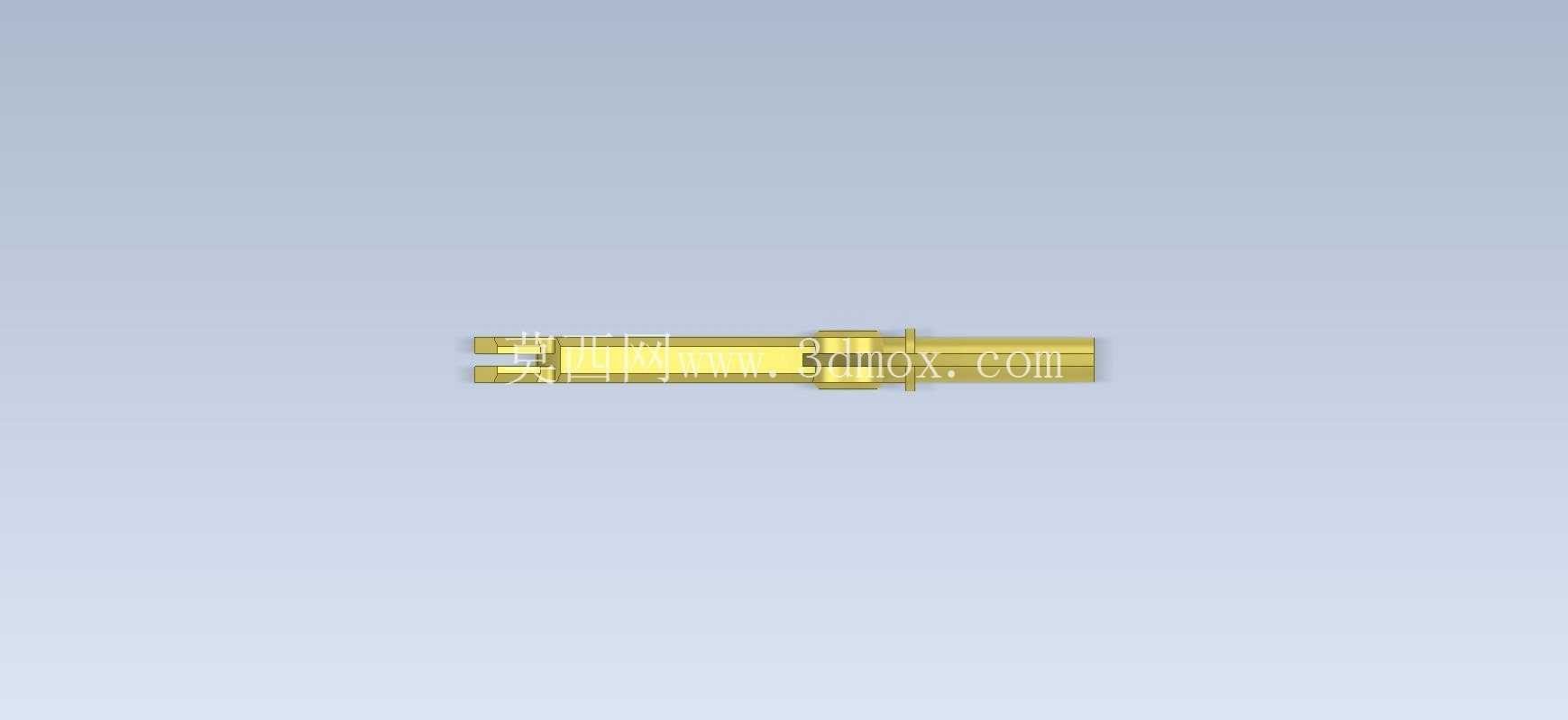

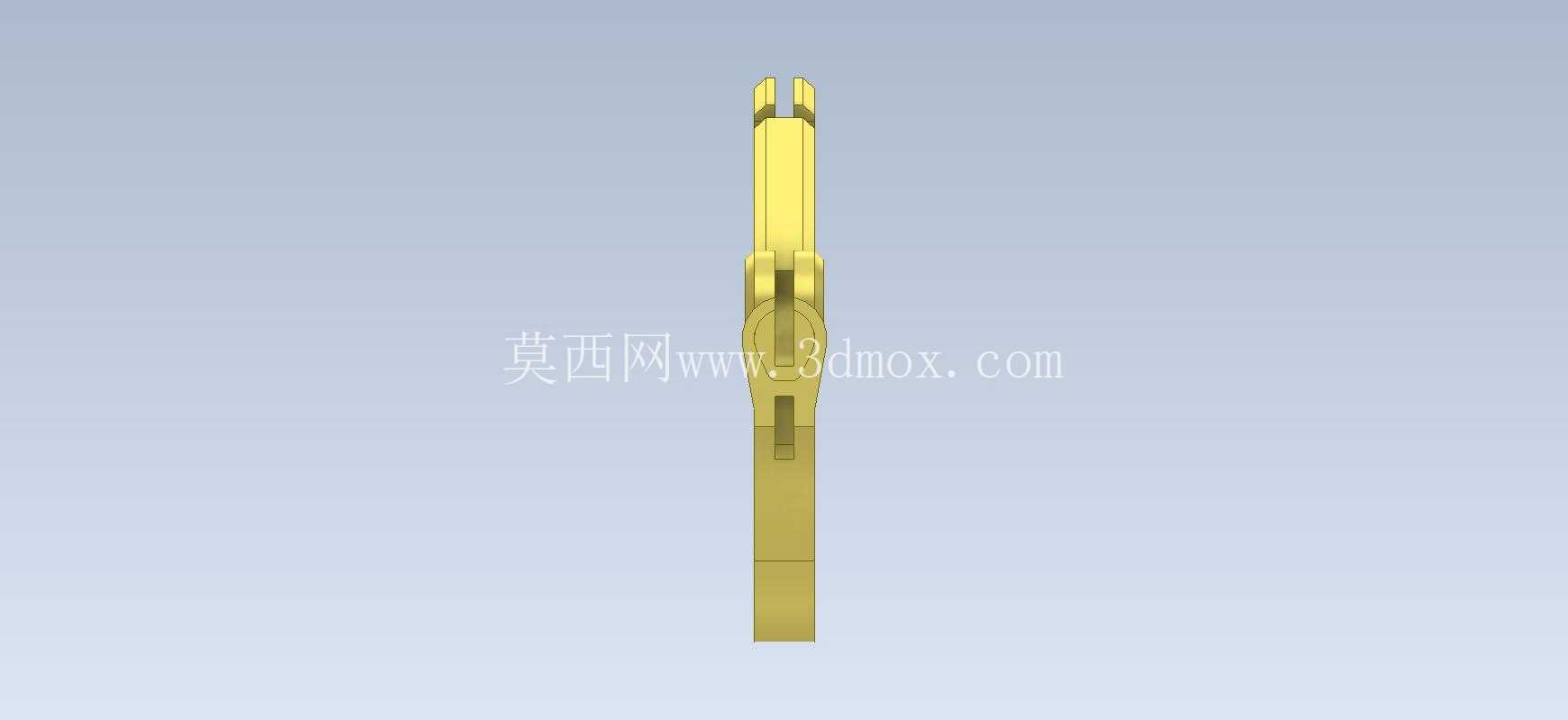

　　从尺寸边界来看，整个构件的最大外轮廓长度控制在120mm区间，铰接孔的公称直径为8mm，适配标准M8圆柱销轴，输出端圆柱直径为6mm，顶紧行程约为12mm，按压端的操作力臂长度约为输出端力臂的2.3倍，按照杠杆力矩换算，输入端施加15N的按压力即可在输出端获得约32N的顶紧力，完全满足轻载场景下的锁止力需求，不会出现锁止不牢的问题。建模过程中需要重点关注几个工艺细节：一是所有棱边都做了R0.5-R1mm的倒圆角处理，既避免铸造过程中出现应力集中导致的冷裂缺陷，也能去除机加工后的锐边毛刺，防止装配操作时划伤操作人员；二是铰接孔的两端做了0.5mm的倒角，方便装配时销轴的顺利导入，同时避免孔口锐边刮伤销轴表面的防锈镀层；三是整个零件的壁厚保持均匀，基本控制在4mm左右，避免铸造过程中出现壁厚差过大导致的缩孔、缩松缺陷，影响零件的结构强度。

　　在实际装配场景中，该构件需要搭配复位扭簧使用，扭簧套装在铰接销轴上，一端抵靠在固定机架上，另一端抵靠在杠杆臂的限位凸台上，当撤去输入端的按压力后，扭簧的回弹力会带动杠杆臂自动复位，解除输出端的顶紧状态，实现机构的快速解锁。设计时还在杠杆臂侧面设置了一个小的限位凸台，用于限制杠杆的最大摆动角度，避免按压过度导致输出端顶出行程超出设计范围，损坏被顶紧的零部件表面。

　　这类构件虽然结构不算复杂，但对尺寸公差的要求比较严格，铰接孔与销轴的配合间隙控制在0.05-0.1mm之间，间隙过大会导致杠杆摆动时出现旷量，锁止位置精度不足，间隙过小则会出现摆动卡滞，操作手感生涩；输出端圆柱的端面需要做平面度处理，确保顶紧时与被接触件的面接触均匀，避免局部应力过大压伤零件表面。在三维建模练习过程中，需要先梳理清楚整个构件的功能逻辑，先确定铰接支点的位置，再根据力矩比核算两端力臂的长度，之后逐步细化各个功能结构，最后添加倒圆角、倒角等工艺特征，建模完成后还需要做运动仿真验证，模拟整个摆动过程中是否存在结构干涉，输出端的行程是否满足设计要求，支点位置的应力分布是否在材料允许的强度范围内，确保设计的构件能够满足实际使用需求，而不是单纯的外形复刻。
