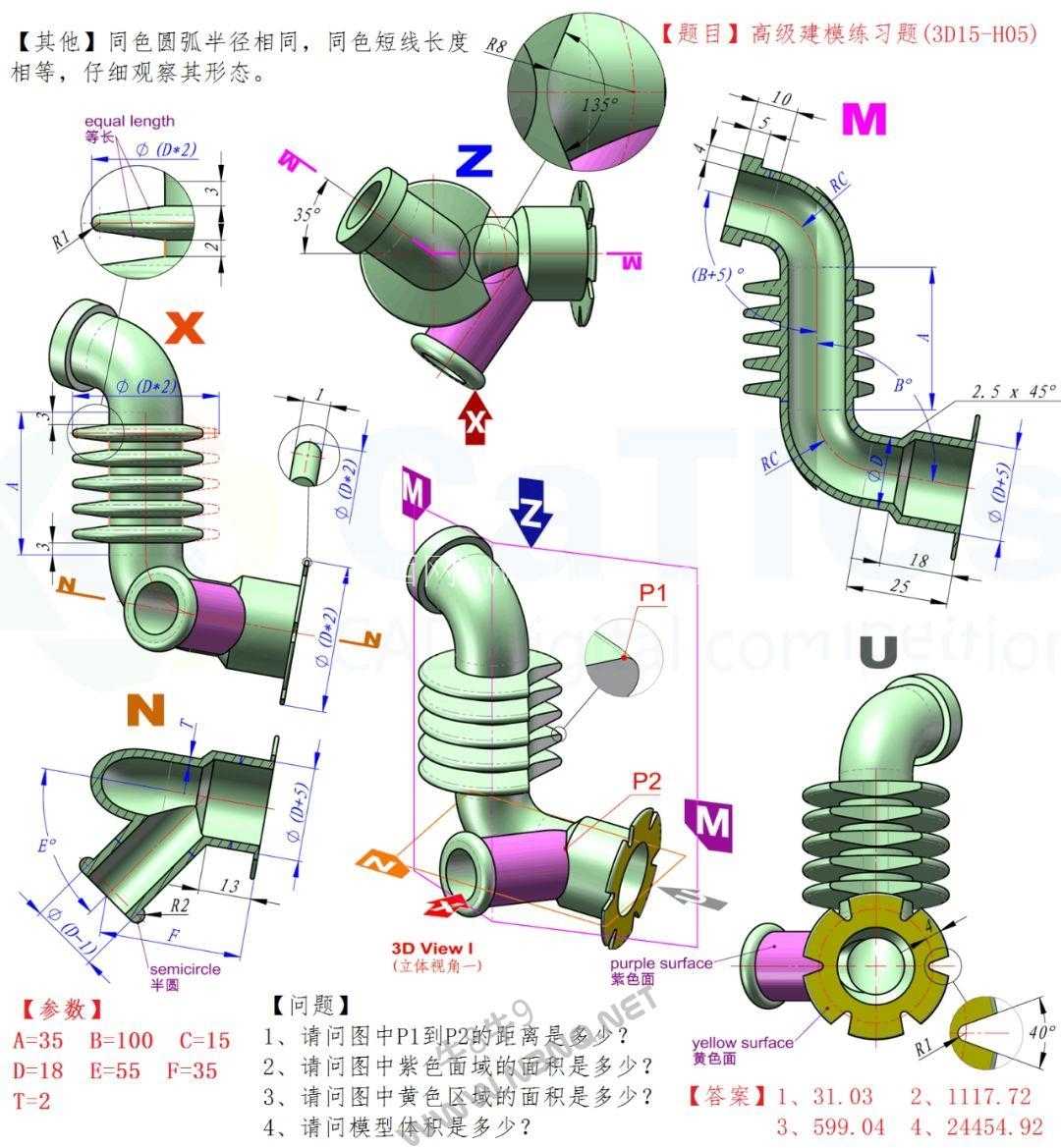

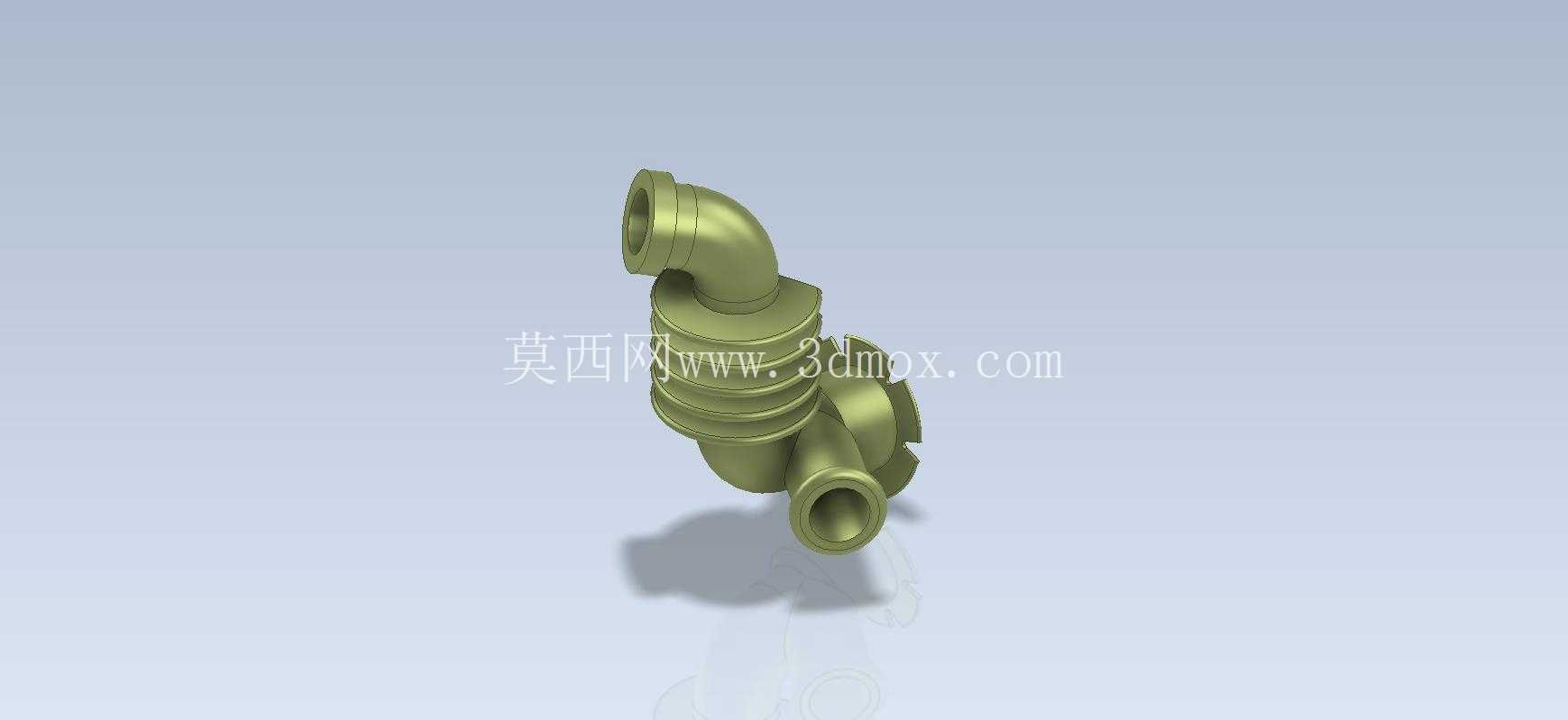

这类弯转式管路连接件,在流体输送系统、小型液压回路、气动控制管线中都有广泛应用,日常做建模练习时选这类零件,能同时覆盖曲面扫掠、法兰特征阵列、过渡段加强筋、多管径衔接等多个常用建模指令,对刚接触三维建模的从业者来说,是非常好的综合练手素材。从实际使用场景来看,这类接头主要用在管路需要转向、同时两端要实现快拆或密封对接的位置,下端带缺口的法兰结构,是为了适配带卡销的对接座,安装时不需要整圈旋转螺母,只要对准缺口插入后旋转小角度就能卡紧,能大幅缩减狭小空间内的管路安装时间,在设备内部管线排布密集的区域,这种快装结构的优势非常明显。

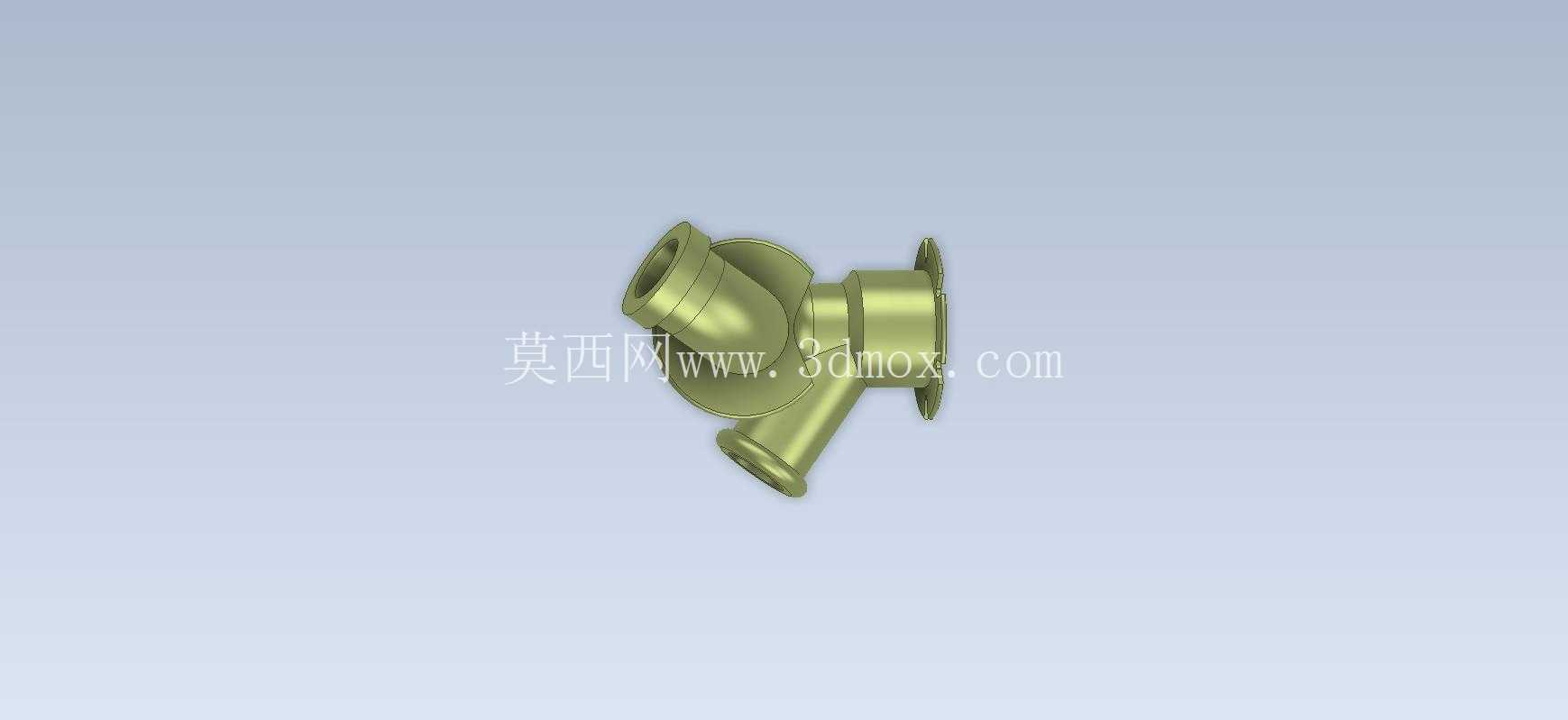

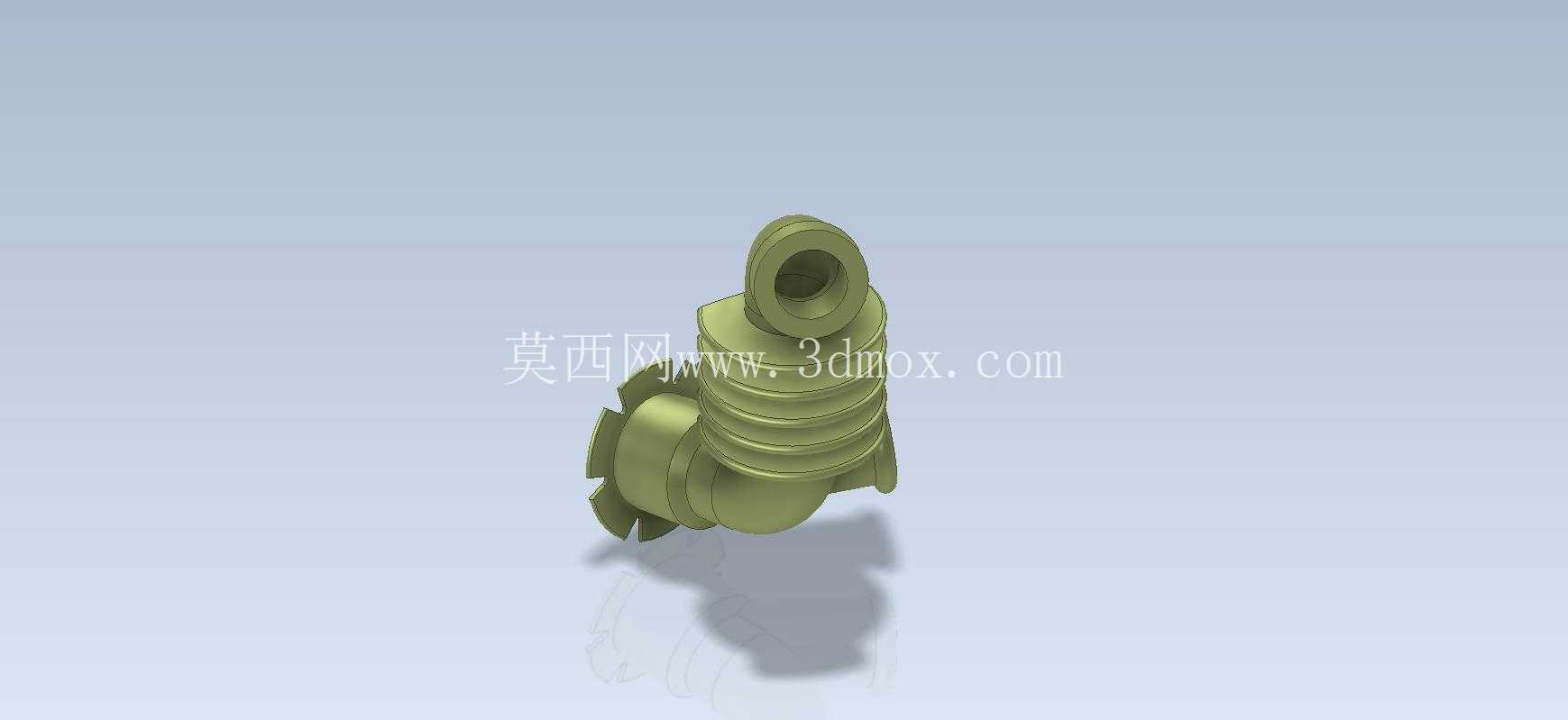

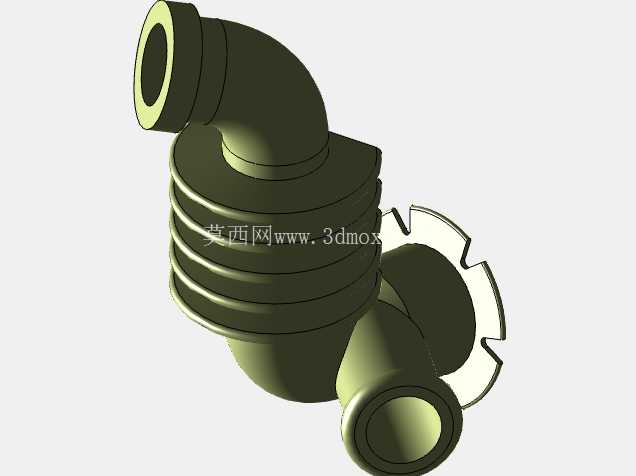

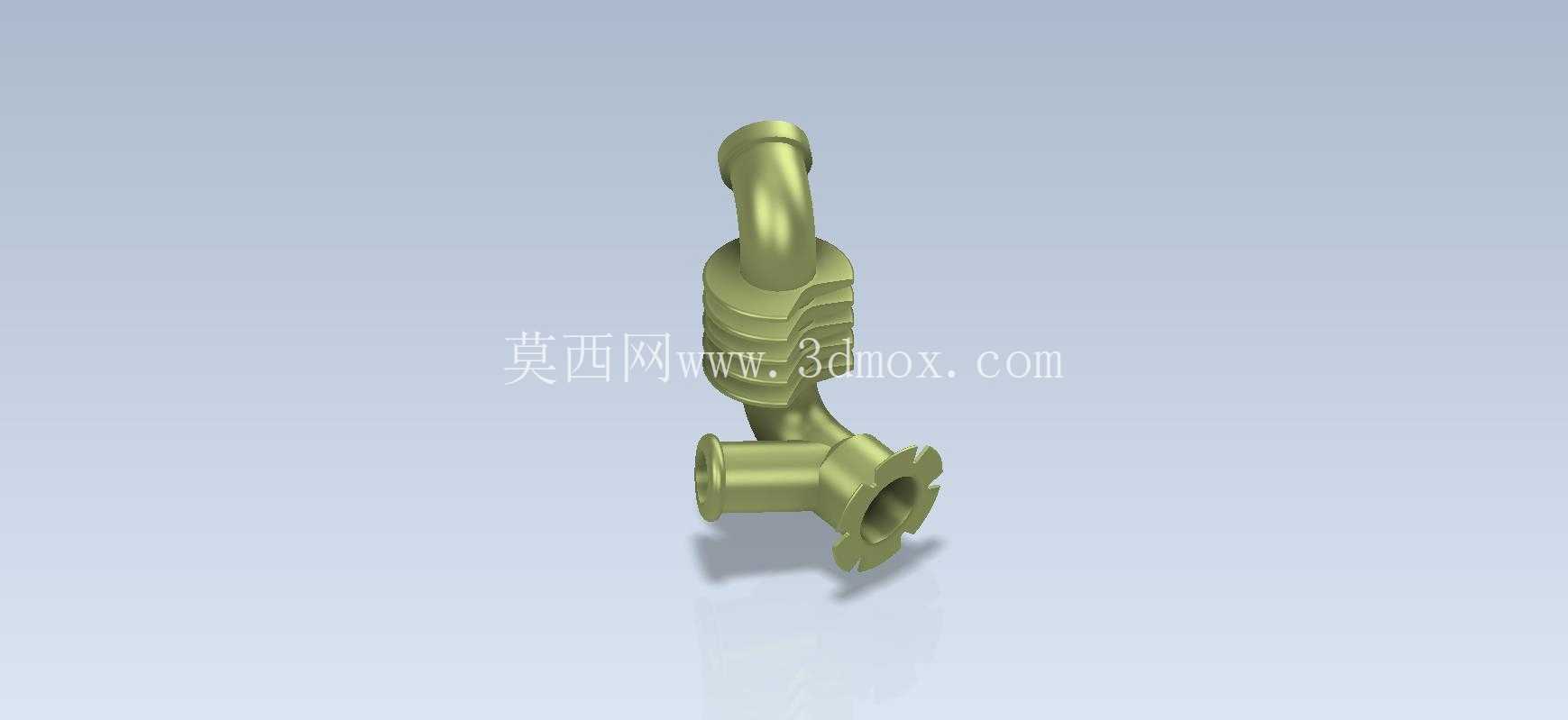

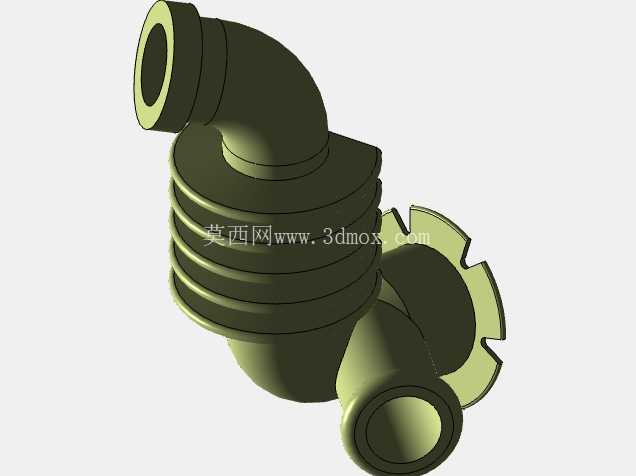

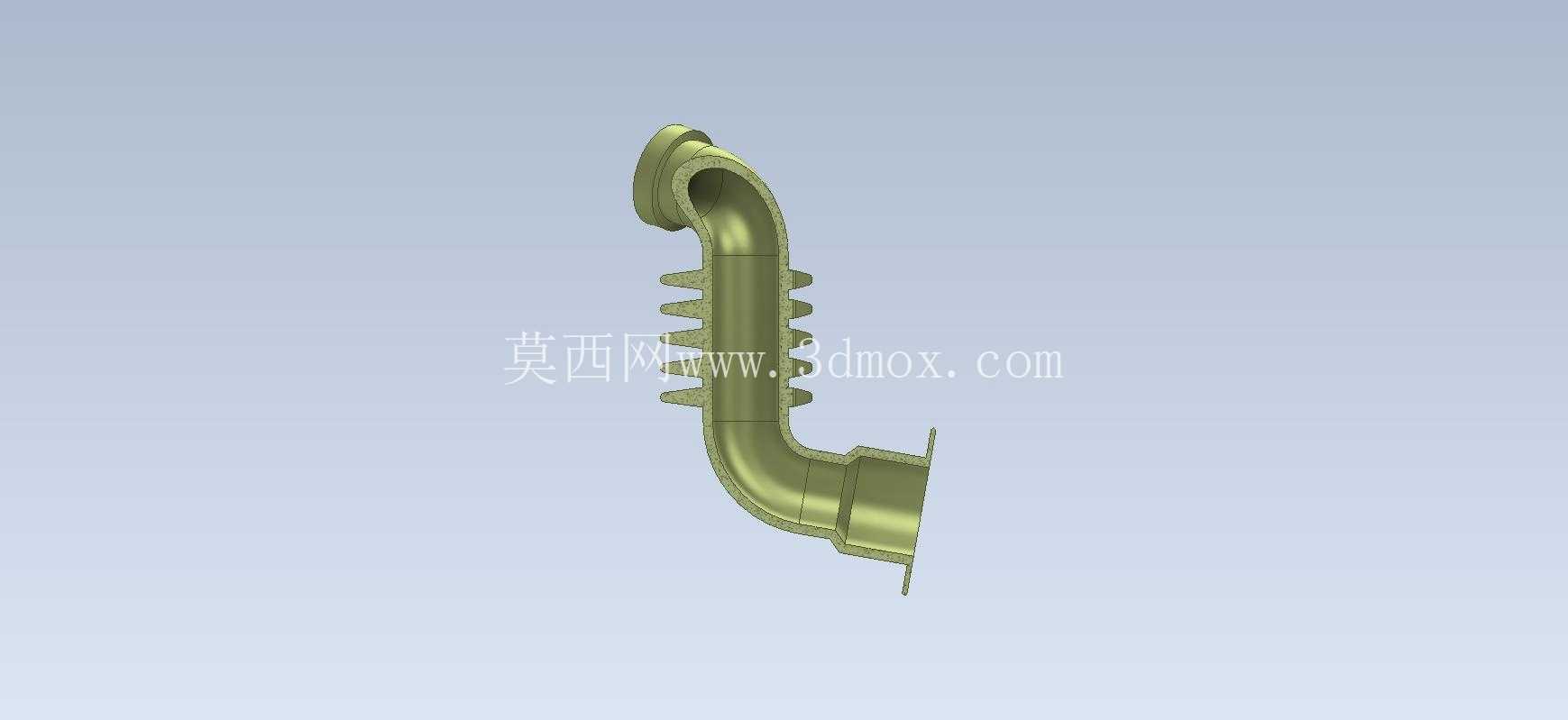

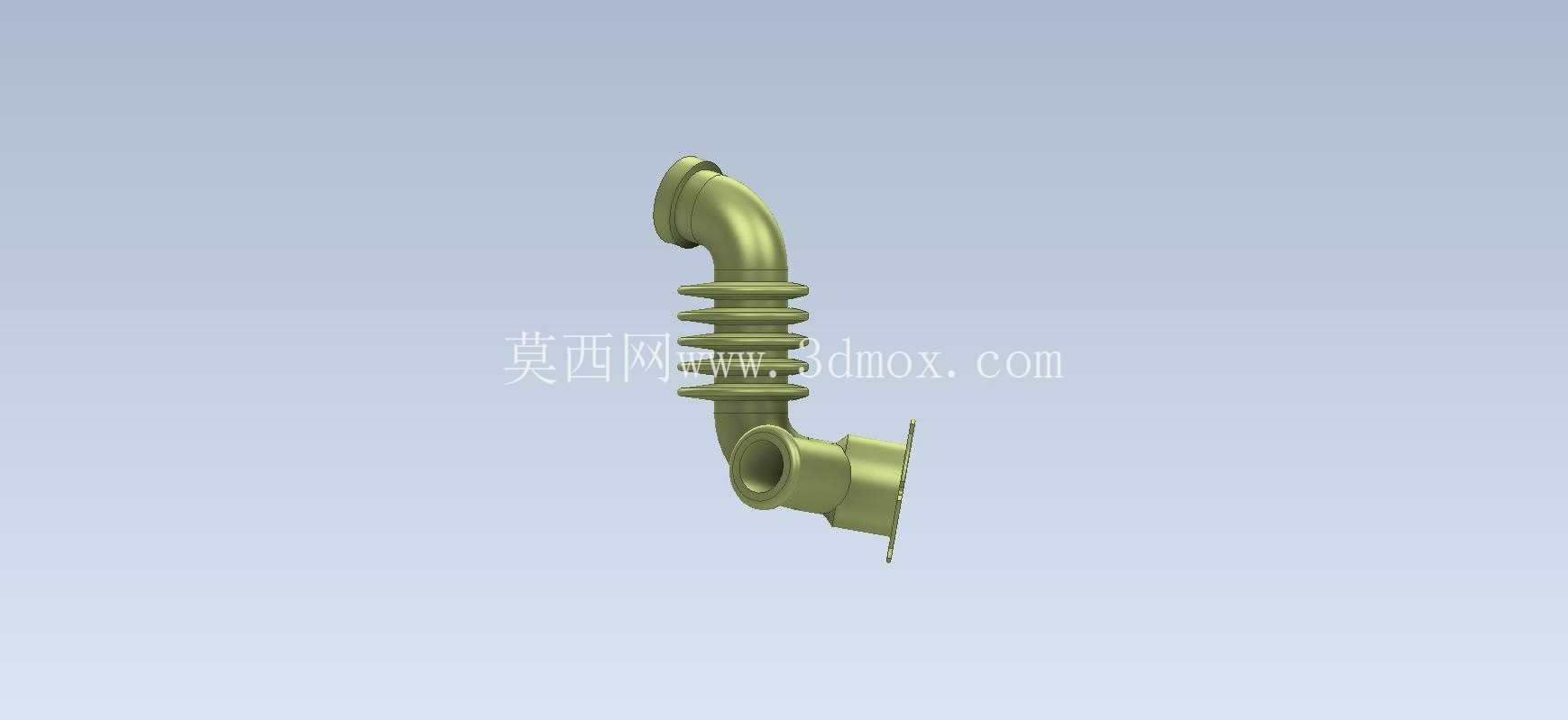

建模的时候首先要梳理清楚管路的走向逻辑,整个主体是两段不同轴线的圆管平滑过渡,中间的波纹状凸起段不是装饰结构,实际生产中这部分是用来提升管路的抗形变能力,当管路存在小幅振动或者安装错位时,波纹段可以通过微量形变补偿位置偏差,避免硬连接状态下应力集中导致的接口开裂。做主体管路建模时,优先用扫掠命令比多段放样效率更高,先绘制好空间走向的3D草图作为路径,注意两段直管段的轴线夹角要和实际安装的避让需求匹配,路径上的圆角过渡半径不能小于管径的1.2倍,否则流体经过时会产生过大的局部阻力,也会导致后续做壁厚抽壳时出现壁厚不均甚至特征失败的问题。

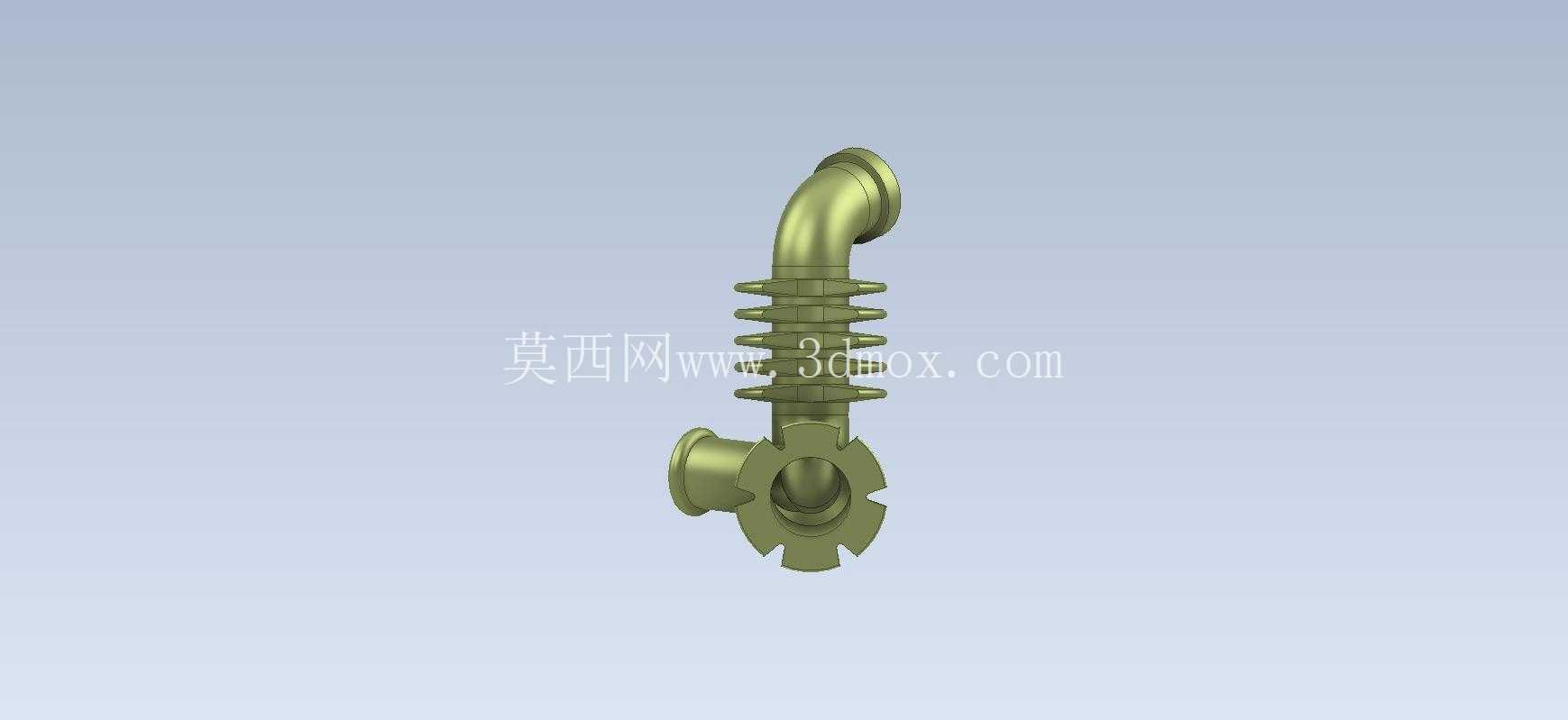

下端的法兰连接部分,要先确定对接端的管径基准,法兰的外圆尺寸要和配套的卡接座尺寸匹配,法兰上的三个缺口是均匀分布的,建模时先做单个缺口的切除特征,再通过圆周阵列完成,阵列的中心轴要和下端直管段的轴线完全重合,否则安装时会出现卡接错位的问题。上端的直管段外圆做了滚花状的防滑结构,这部分是为了安装时方便徒手拧动调整角度,建模时如果是做练习可以简化为等直径圆柱,如果是用于实际生产的模型,需要把滚花的齿形参数做准确,方便后续出工程图标注加工要求。从安装边界来看,这类接头的整体安装空间要预留出弯管转向的避让距离,下端法兰的安装面要和对接座的密封面完全贴合,安装后弯管的转向角度要提前在建模时调整好,避免和周边的其他管线、结构件产生干涉。
做这类练习模型的时候,不要只追求外形相似,要多结合实际零件的功能去思考每个特征存在的意义,比如中间波纹段的间距、深度,都是和管路的工作压力、补偿量相关的,法兰缺口的宽度、深度要和卡销的尺寸匹配,管壁厚度要根据输送介质的压力、材质特性来设定,这些细节才是建模练习中真正需要掌握的内容,而不是简单把外形拖拽出来就完成任务。很多初学者做这类管路零件时,容易忽略过渡段的曲率连续性,导致做出来的模型在转角处出现折痕,实际生产中这种折痕位置会产生应力集中,长期受压力冲击很容易出现开裂,所以在绘制3D路径草图时,一定要给转角位置添加足够大的过渡圆角,并且检查路径的曲率连续性,确保扫掠出来的管壁平滑无突变。另外两端的管径差也要做平滑的锥面过渡,不能直接在不同直径的管段之间做硬衔接,锥面的过渡角度一般控制在15度到30度之间,既可以减少流体阻力,也能避免管径突变位置的应力集中。
