多接口连通式阀座类机械零件结构

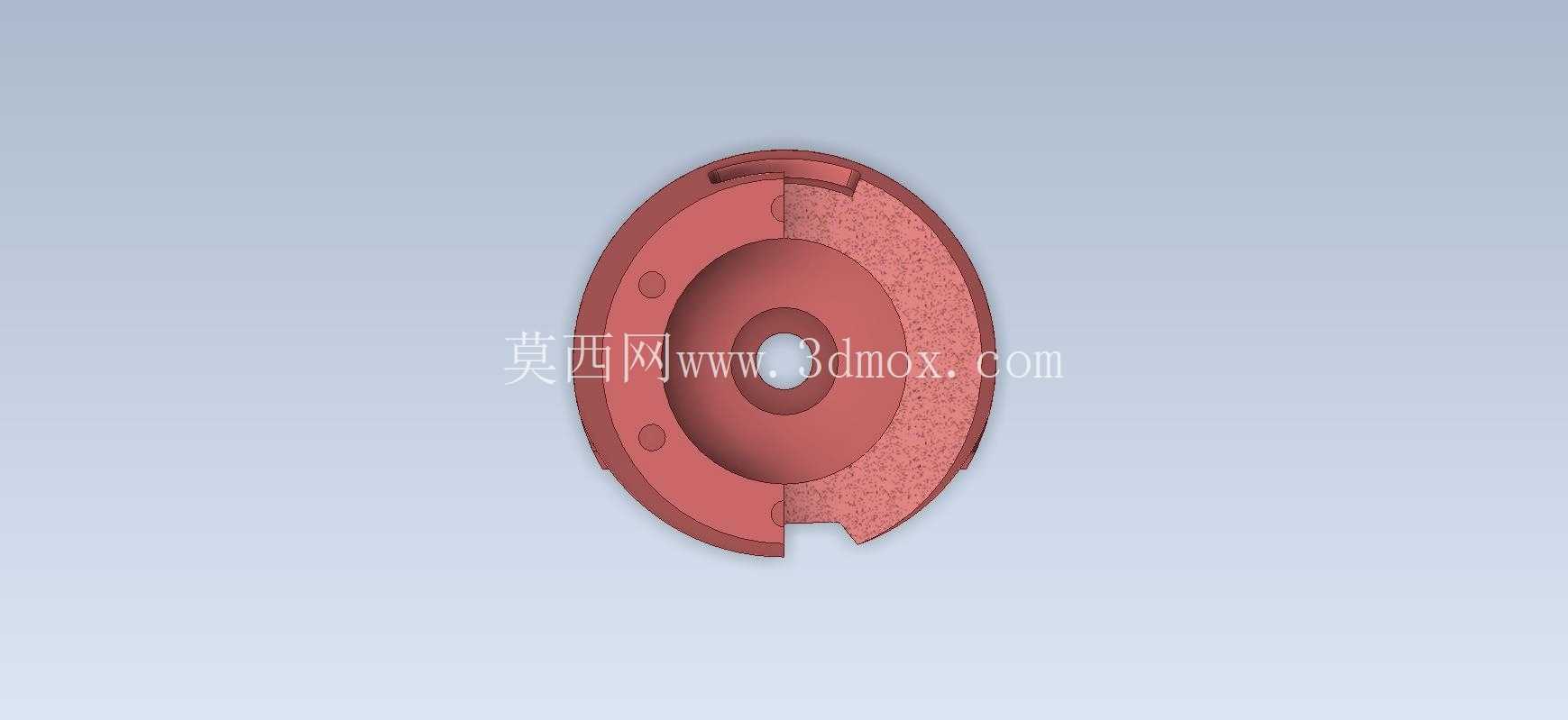

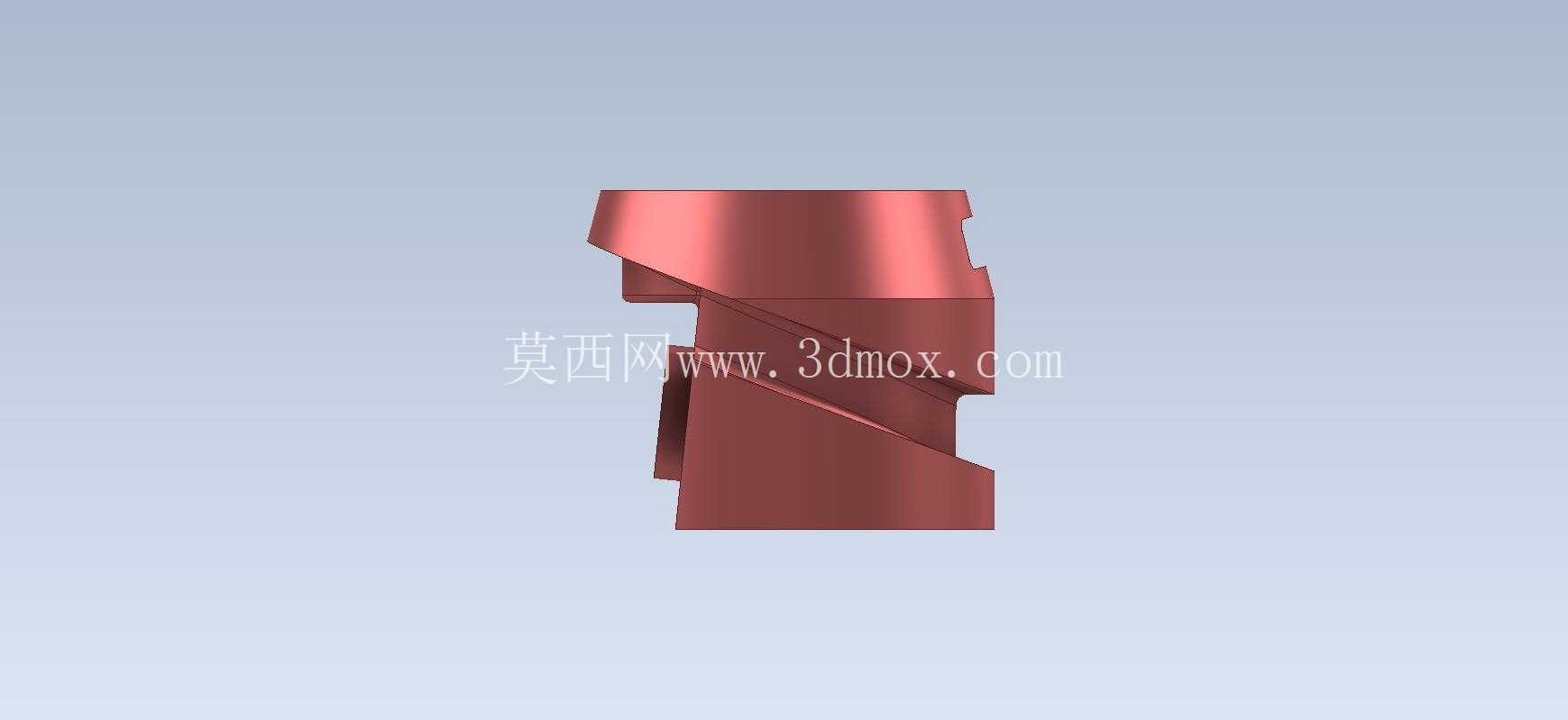

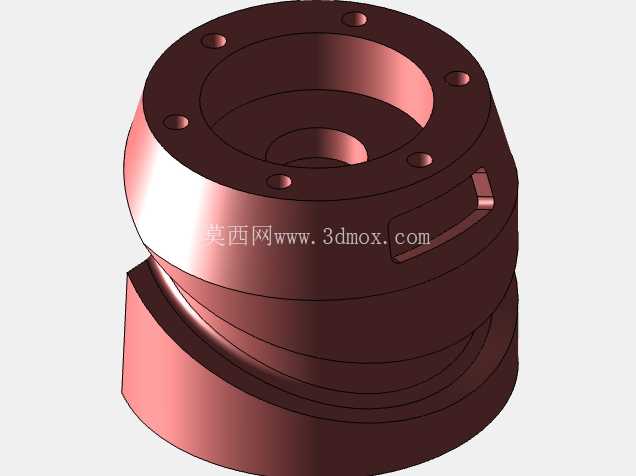

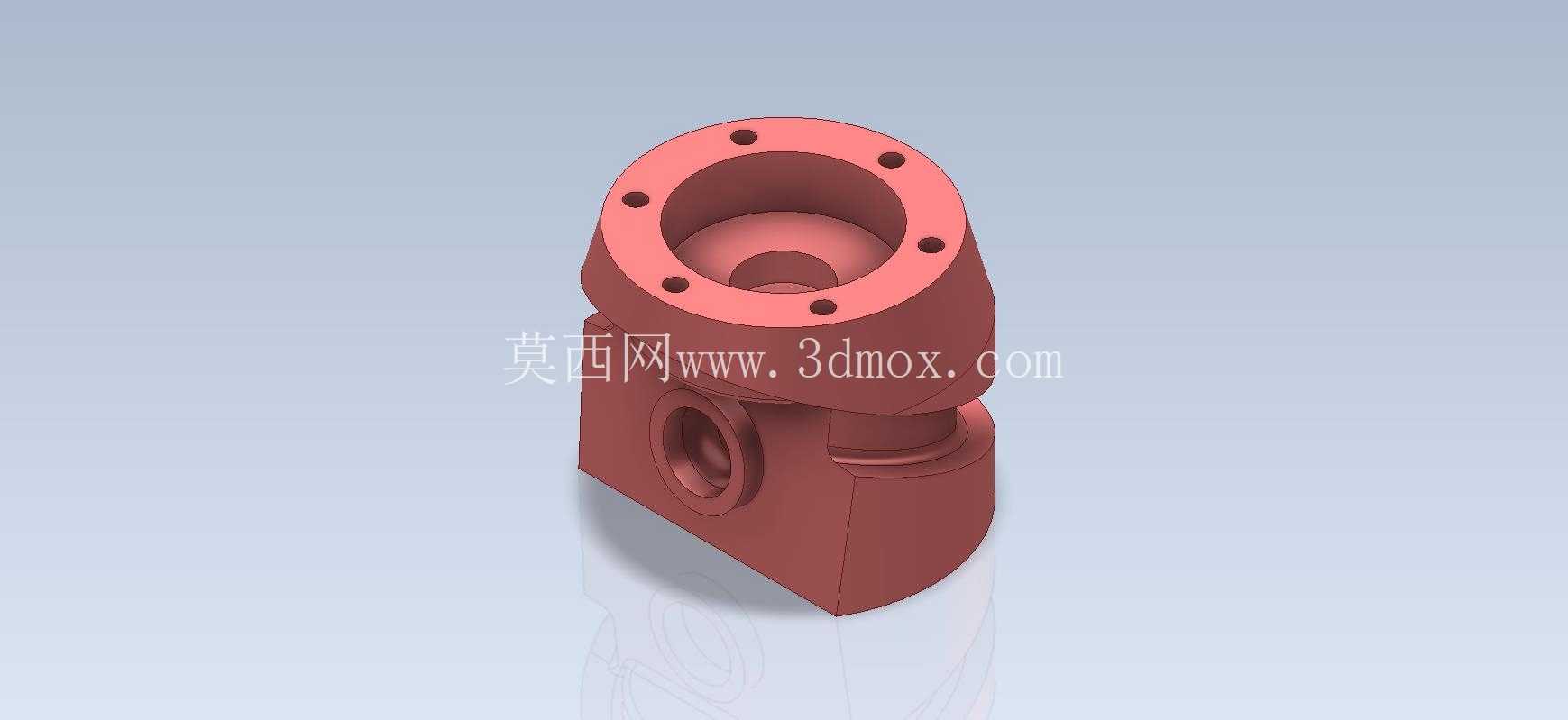

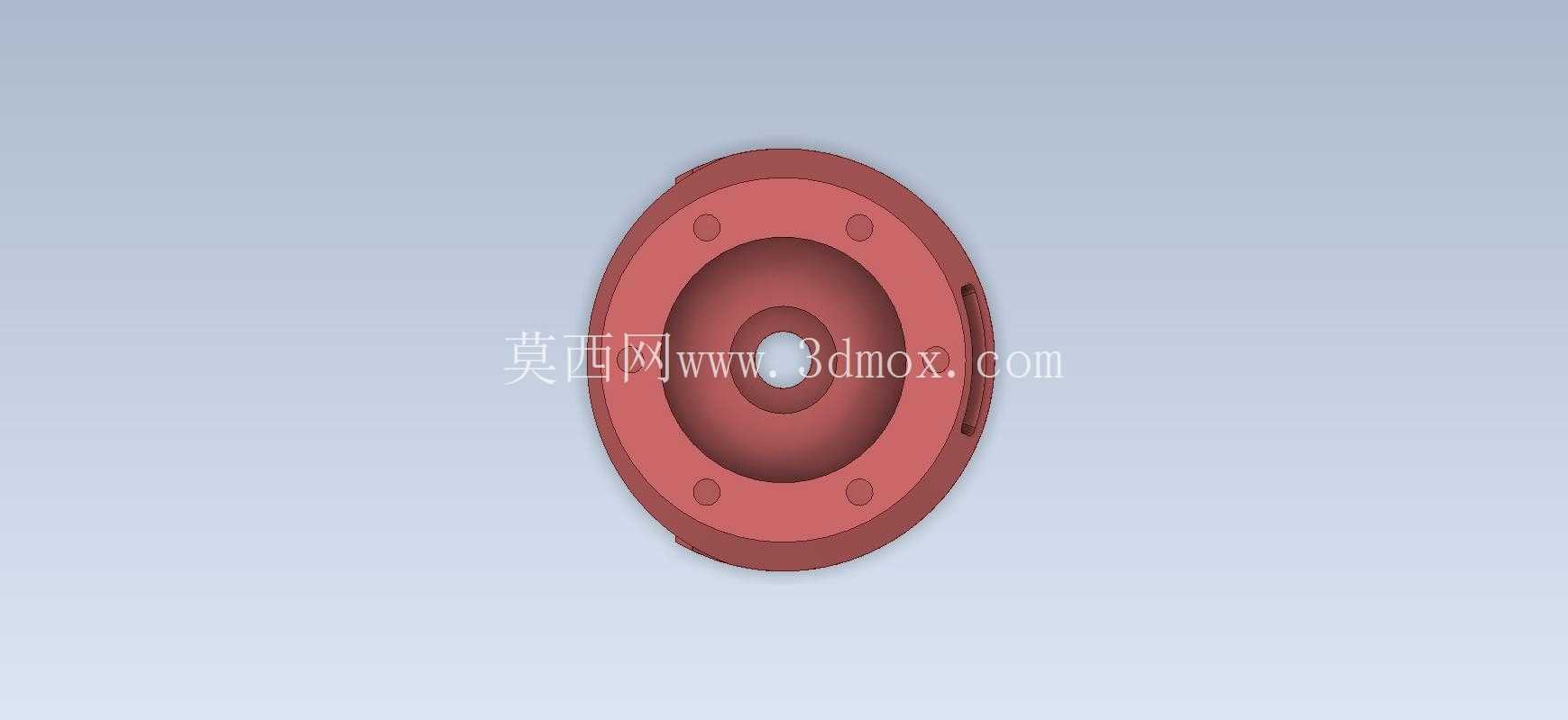

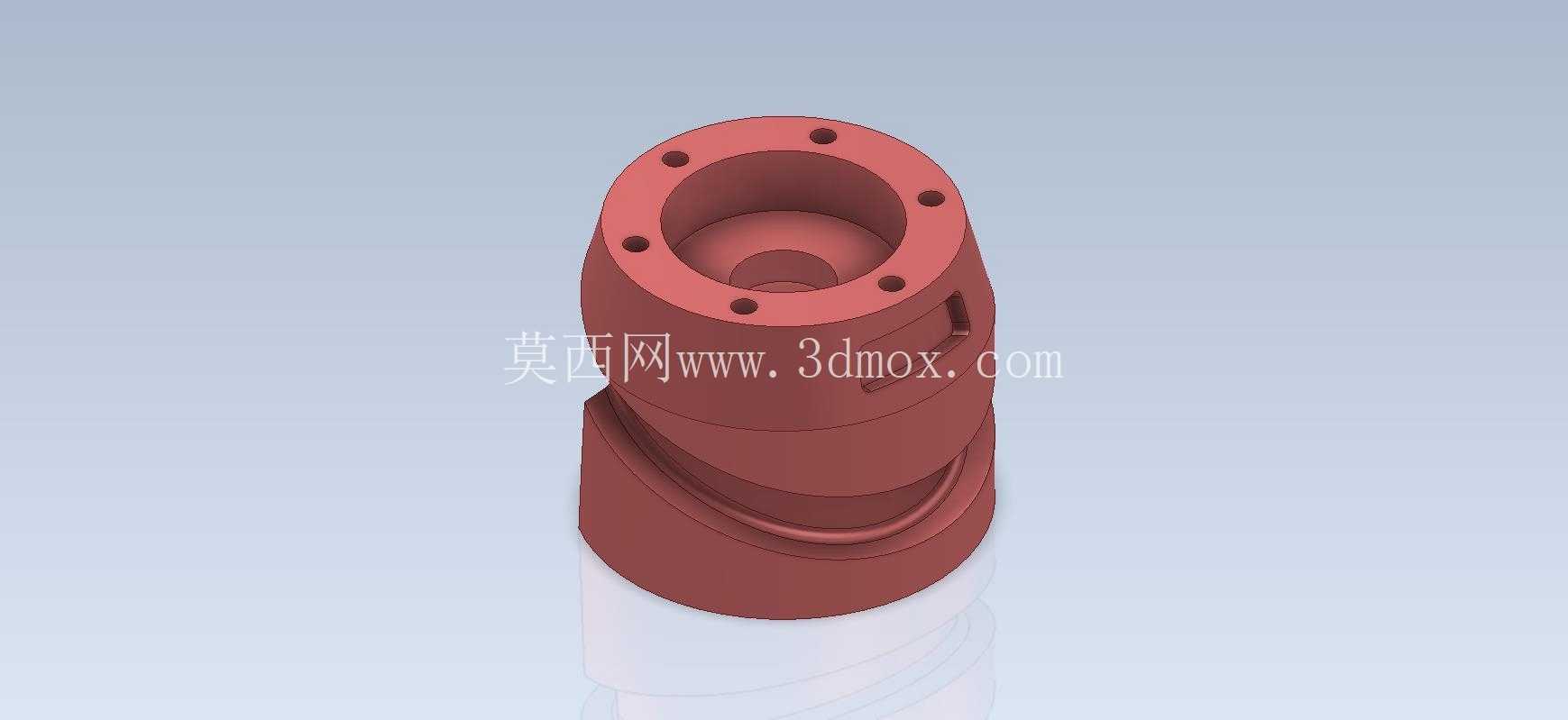

　　这类多接口连通式的阀座类零件，常见于流体管路的分流、汇流工位，在小型液压站、润滑系统、气动控制回路里都能找到适配场景，核心作用是实现不同方向管路的连通转接，同时承担内部流体的导向、承压功能，部分同结构零件还会集成单向阀、节流元件的安装位，作为集成式阀块的基础基体使用。从结构设计逻辑来看，零件采用上下分层的腔体布局，顶部为带均匀分布安装孔的法兰端，六个安装孔沿法兰端面圆周等距排布，安装时可通过螺栓与上部的阀盖、执行元件或者对接管路实现刚性连接，法兰端面预留的密封槽位可放置O型密封圈，保证连接位置的静密封性能，避免流体在承压状态下出现渗漏。

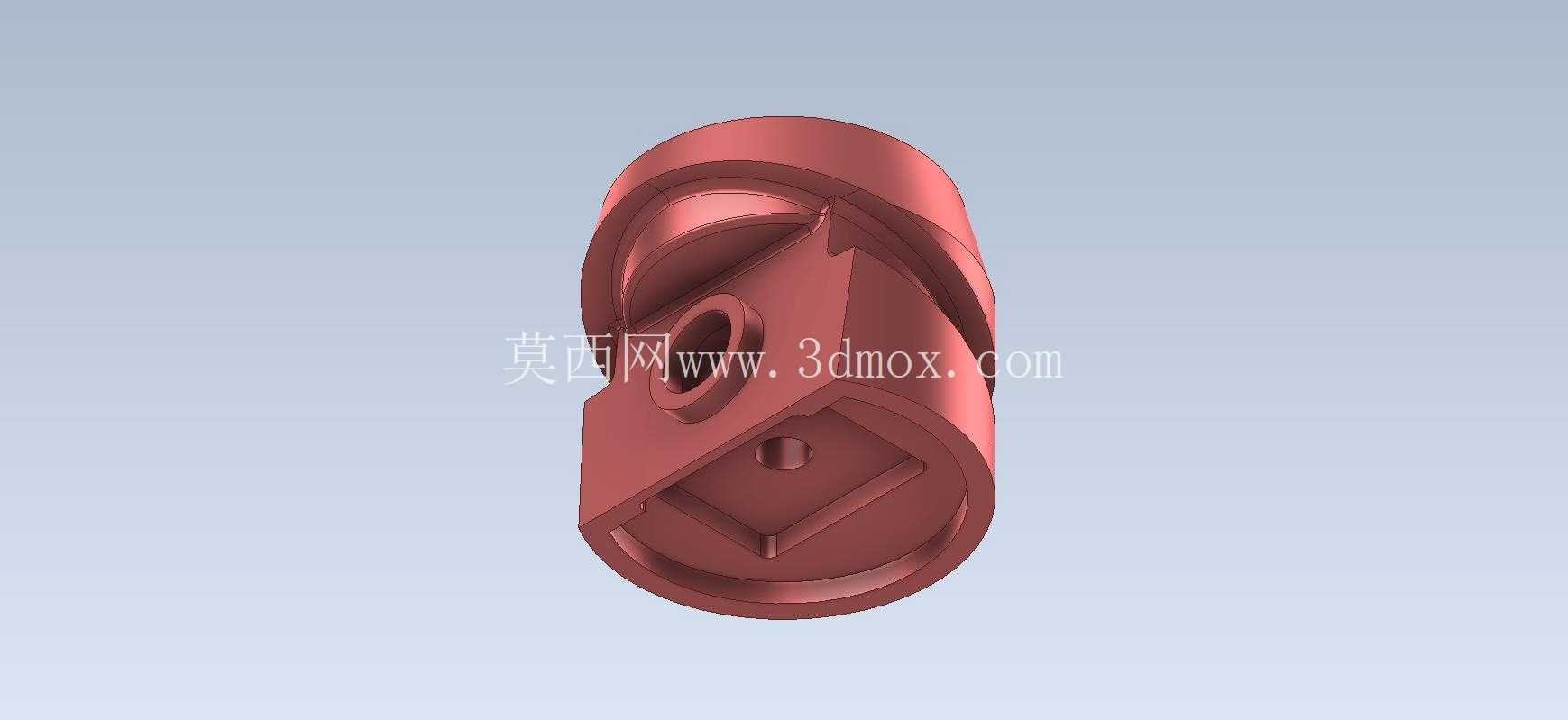

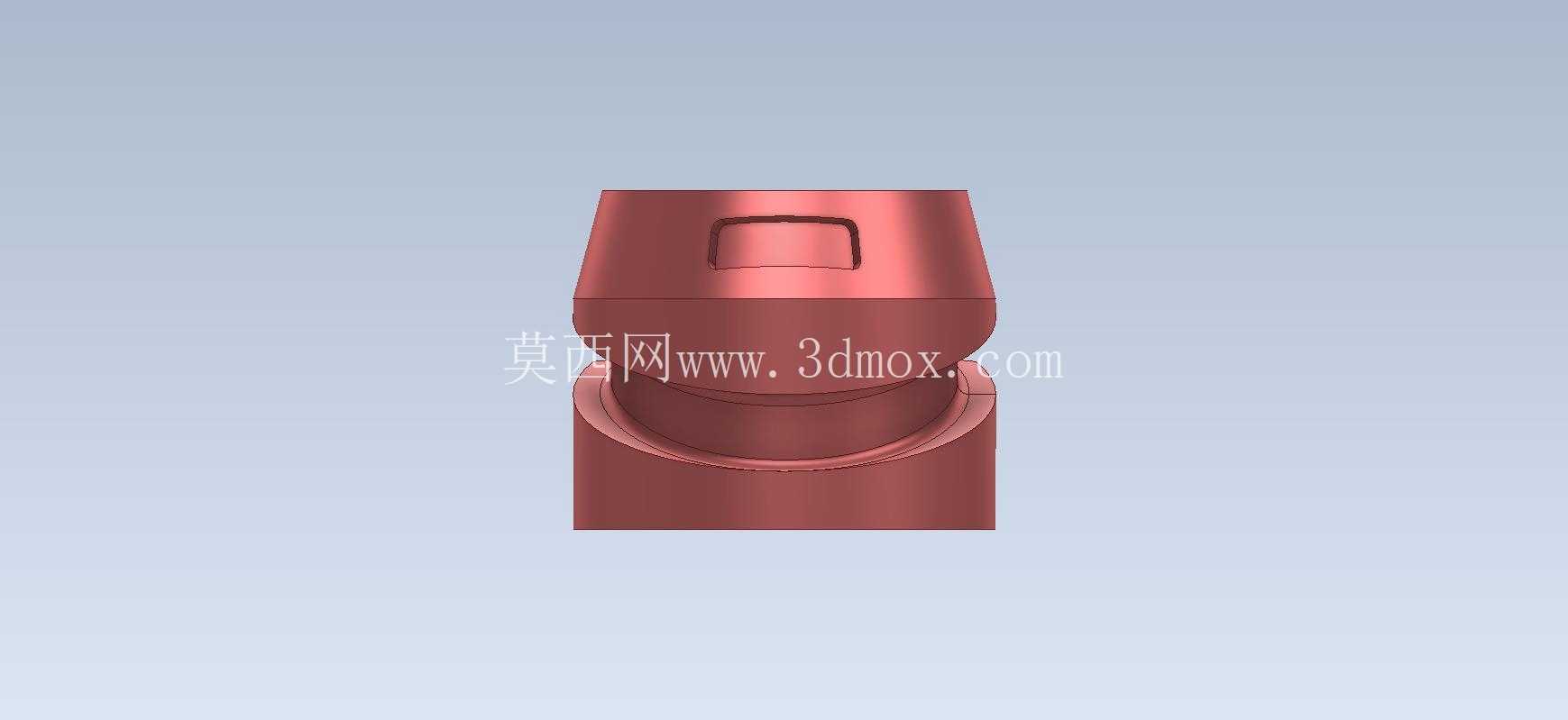

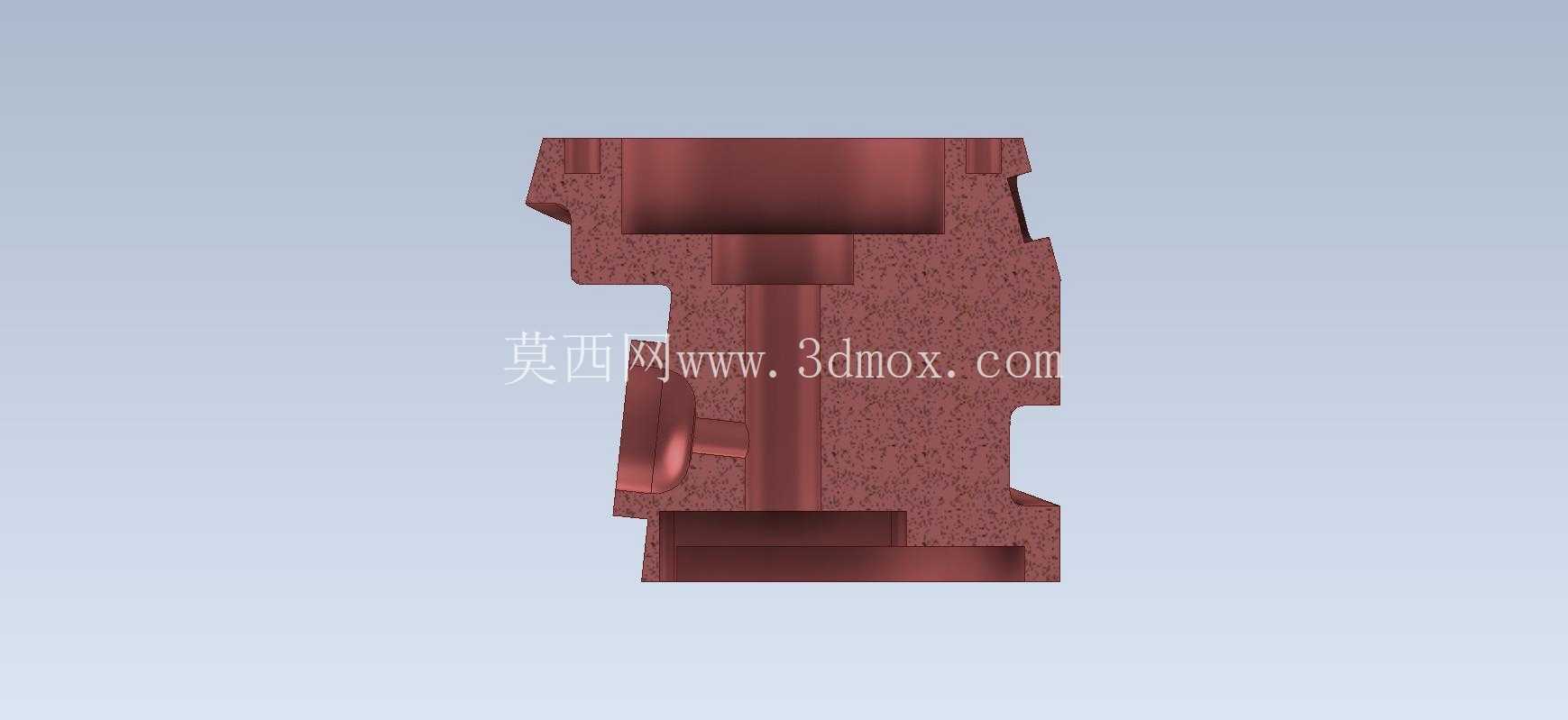

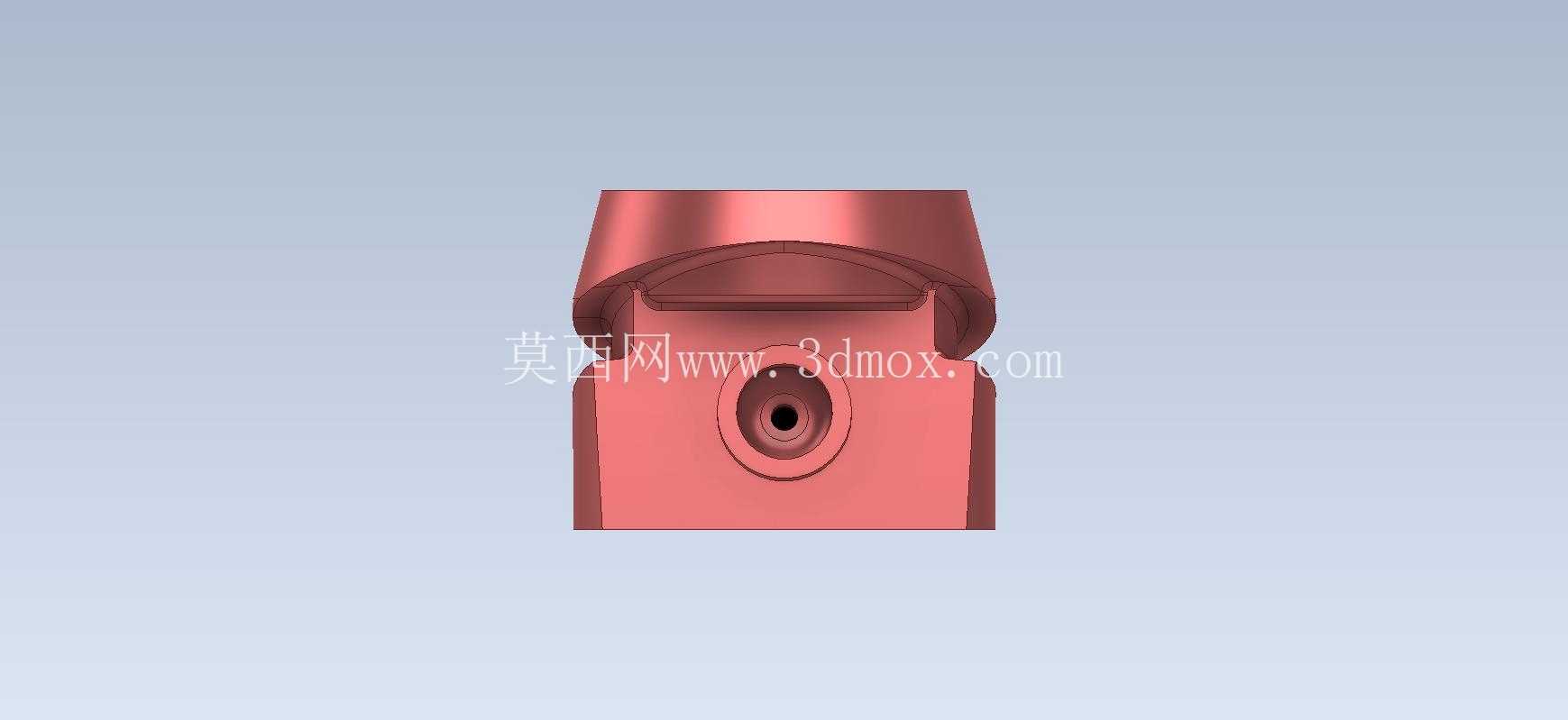

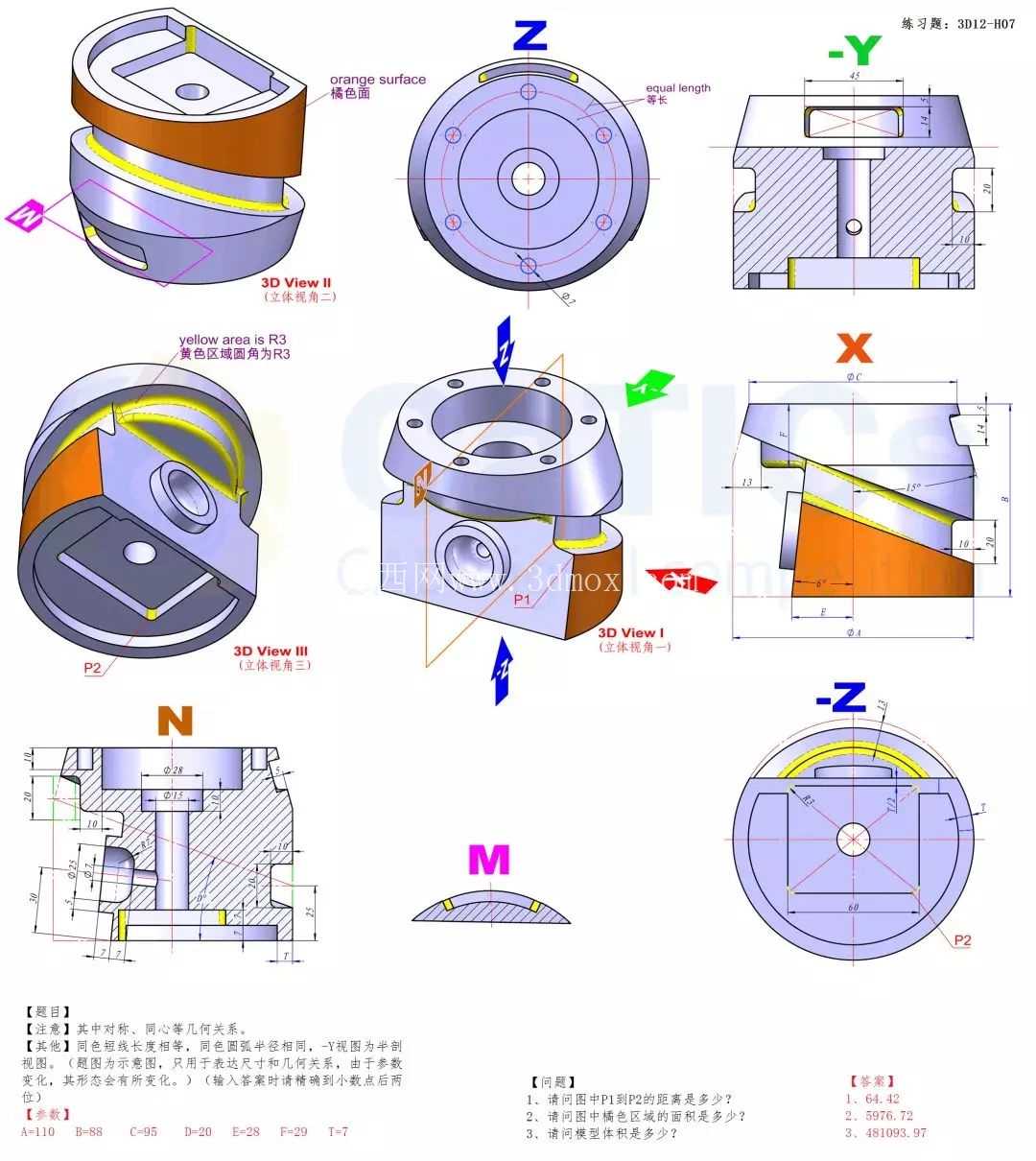

　　顶部法兰向下过渡为圆弧收窄的颈部结构，这种圆弧过渡并非单纯的造型处理，而是通过曲率变化分散零件在承压状态下的应力集中，避免直角过渡位置在长期交变压力作用下出现疲劳裂纹，颈部的壁厚经过梯度设计，靠近法兰端壁厚更大，向下逐步收窄，在保证结构强度的前提下尽可能降低零件整体重量，减少材料浪费。零件主体为近似方形的腔体结构，侧面开设的横向通孔为侧路接口，可对接垂直于主轴线方向的管路，接口内部同样预留了密封安装位与螺纹连接段，可直接拧入管接头或者插装式阀件，侧孔与主腔体的连通位置做了圆角过渡，减少流体流经时的阻力，避免直角位置出现流道涡流，降低流体输送过程中的压力损失。零件底部为平整的安装基面，可直接固定在安装面板或者阀组基板上，基面的平面度要求控制在0.02mm以内，保证安装后不会出现倾斜，避免连接管路出现附加应力。从建模思路来看，这类零件优先采用旋转特征构建主腔体的基础轮廓，再通过拉伸切除完成侧孔、安装孔的加工特征，法兰端的安装孔采用圆周阵列方式生成，保证孔位的位置度公差符合装配要求，所有过渡圆角的尺寸需要根据零件的承压等级调整，承压越高的工况下，过渡圆角的半径越大，避免应力集中导致的结构失效。

　　在实际选型应用中，这类零件的安装边界需要重点关注三个方向的尺寸：顶部法兰的外径决定了上部对接元件的尺寸适配范围，主体方形结构的边长决定了安装时所需的面板空间，侧孔的轴线高度决定了侧路管路的布置位置，避免安装后与周边其他元件出现干涉。零件的壁厚设计需要匹配工作压力，常规1.6MPa以下的气动、润滑工况下，主体壁厚保持5mm即可满足强度要求，如果应用在10MPa以上的液压系统中，壁厚需要提升至8mm以上，同时安装孔的深度也要对应增加，保证螺栓连接的强度足够承受压力带来的轴向载荷。

　　这类零件的流道设计需要避免出现死角，防止流体中的杂质在死角位置沉积，长期使用后堵塞流道，主腔体与侧孔的连通位置做平滑过渡处理，既可以降低流阻，也能减少流体对壁面的冲蚀，提升零件的使用寿命。在加工层面，这类零件通常采用铸造成型毛坯，再通过数控车床完成法兰端面、主内孔的精加工，加工中心完成侧孔、安装孔的钻铣加工，建模时需要预留足够的加工余量，铸造毛坯的非加工面要做拔模斜度处理，方便脱模，加工面的粗糙度要求控制在Ra1.6以内，密封面的粗糙度要达到Ra0.8，保证密封件的贴合效果。
