交错连通式立体几何练习结构件

项目分类:通用机械零部件 发布时间:2026-07-14 ID:1199090
  • 交错连通式立体几何练习结构件
  • 交错连通式立体几何练习结构件
  • 交错连通式立体几何练习结构件
  • 交错连通式立体几何练习结构件
  • 交错连通式立体几何练习结构件
  • 交错连通式立体几何练习结构件

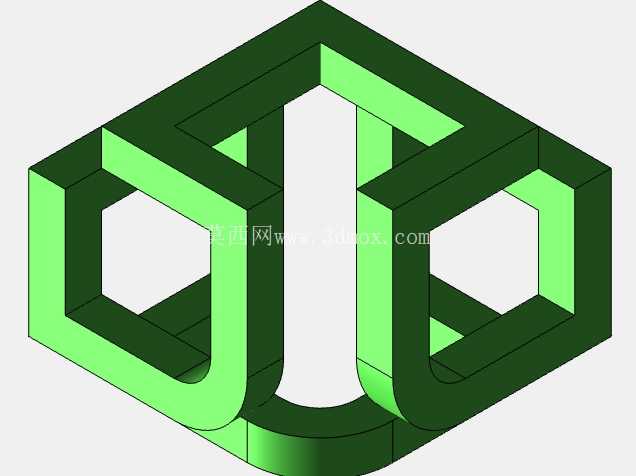

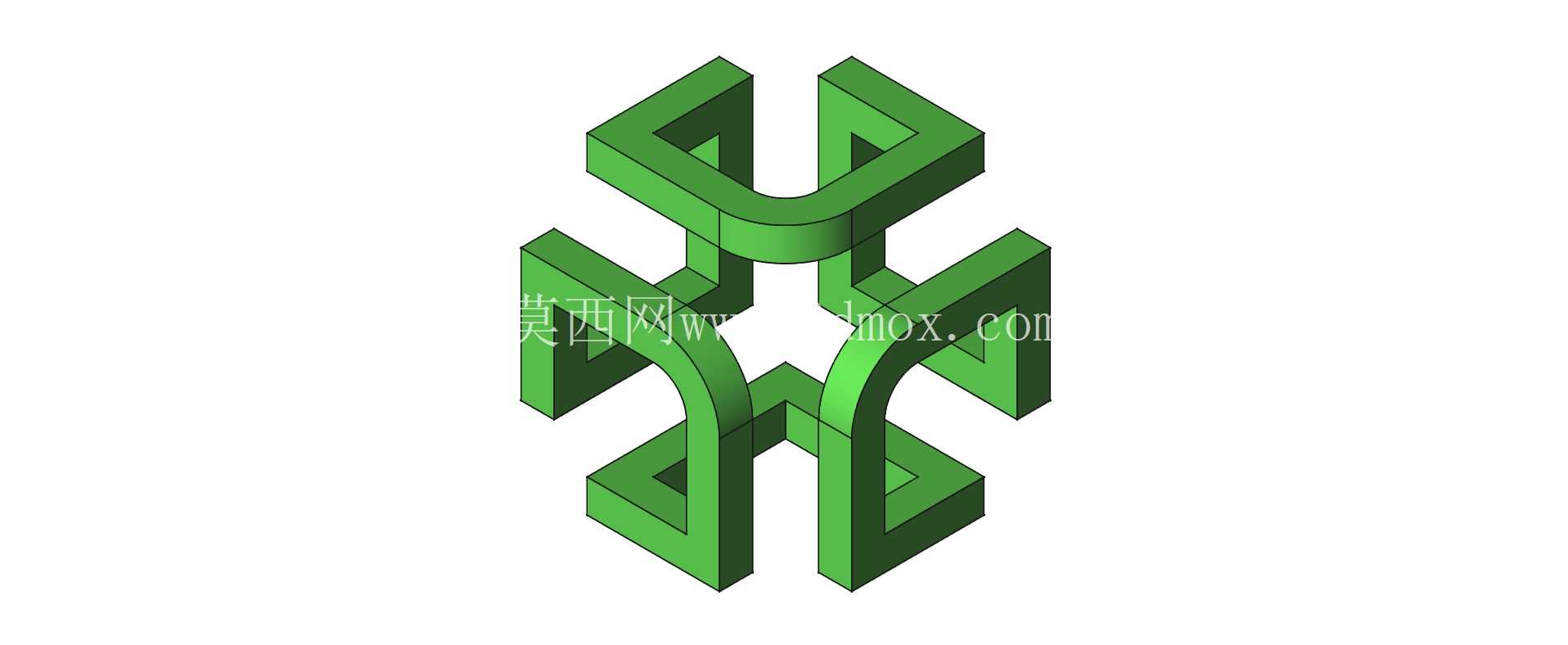

这类交错连通的立体结构,常作为结构设计从业者空间构型能力训练的典型载体,也可作为文创类立体标识、工业装饰构件的结构原型使用,在机械结构基础训练、空间造型验证领域有着较高的练习价值。从实际功能特性来看,该结构采用等截面型材弯折拼接的构型逻辑,所有连通段的截面尺寸保持一致,弯折处均采用圆弧过渡,既避免了直角弯折带来的应力集中问题,也让整体结构的线条过渡更流畅,没有突兀的棱角。结构整体呈中心对称布局,四个方向的延伸段构型完全一致,上下层结构通过弧形段实现连通,形成了闭环的空间连通路径,这种对称设计在实际生产中可以降低加工定位的难度,也能保证结构各个方向的受力均匀性。

在设计思路层面,这类结构的建模核心在于空间路径的搭建,需要先确定中心基准平面,再分别绘制四个方向的平面路径段,通过空间约束将各段路径在交点处实现精准对齐,保证连通处的截面完全贴合,不会出现错位或者缝隙。建模过程中需要重点控制弯折处的曲率半径,曲率半径过小会导致弯折处应力集中,在作为实体构件使用时容易出现断裂风险,曲率半径过大则会让结构整体显得臃肿,失去交错结构的立体感。同时要保证所有直段的长度一致,弧形段的弯曲角度统一,这样才能实现中心对称的视觉效果,也能让结构的重心落在几何中心位置,作为摆件或者装饰构件使用时放置更平稳。

从安装边界与尺寸适配角度来看,这类结构如果作为装饰构件使用,整体外轮廓通常控制在100mm-300mm的立方区间内,既不会因为尺寸过小显得局促,也不会因为尺寸过大占用过多安装空间。安装时可以在结构底部的四个直段端面设置安装孔,通过沉头螺丝与安装基座固定,由于结构重心与几何中心重合,固定后不会出现偏载问题,连接稳定性较好。如果作为流体通路的原型结构使用,需要保证连通路径的内壁光滑,弯折处的圆弧过渡要平顺,避免出现流道死角,减少流体在通路内的阻力,同时要根据输送介质的特性调整壁厚,保证结构的承压能力满足使用要求。

在实际工程练习场景中,这类结构可以帮助初学者快速掌握空间草图绘制、扫掠特征、布尔运算等基础建模命令的使用,理解空间约束的逻辑,培养三维空间想象能力。很多刚接触三维建模的从业者,容易在空间路径对齐时出现截面错位的问题,通过这类对称结构的练习,可以快速掌握基准面切换、路径投影对齐的技巧,避免后续实际产品建模中出现连通处错位、壁厚不均的问题。同时这类结构的构型逻辑也可以延伸到工业管道布局、框架结构设计等实际工程场景中,比如设备内部的冷却管路布局、防护框架的弯折设计,都可以参考这种等截面圆弧过渡、对称布局的设计思路,在保证结构强度的同时优化管路或框架的空间利用率,减少不必要的接头或者焊接点,提升整体结构的可靠性。

需要注意的是,这类交错结构在实际加工时,如果采用金属材质弯折成型,需要提前计算好弯折处的材料延展率,避免弯折处出现壁厚减薄或者开裂的问题;如果采用3D打印成型,需要合理设置支撑结构,尤其是悬空的弧形段位置,要保证支撑足够稳固,避免打印过程中出现塌边变形,打印完成后去除支撑时要注意保护弯折处的表面质量,避免留下明显的支撑痕迹影响外观。作为练习模型使用时,也可以在基础构型上做延伸设计,比如调整截面形状、改变弯折角度、增加分支通路,来进一步训练复杂空间结构的建模能力,为后续更复杂的工业产品设计打下基础。
