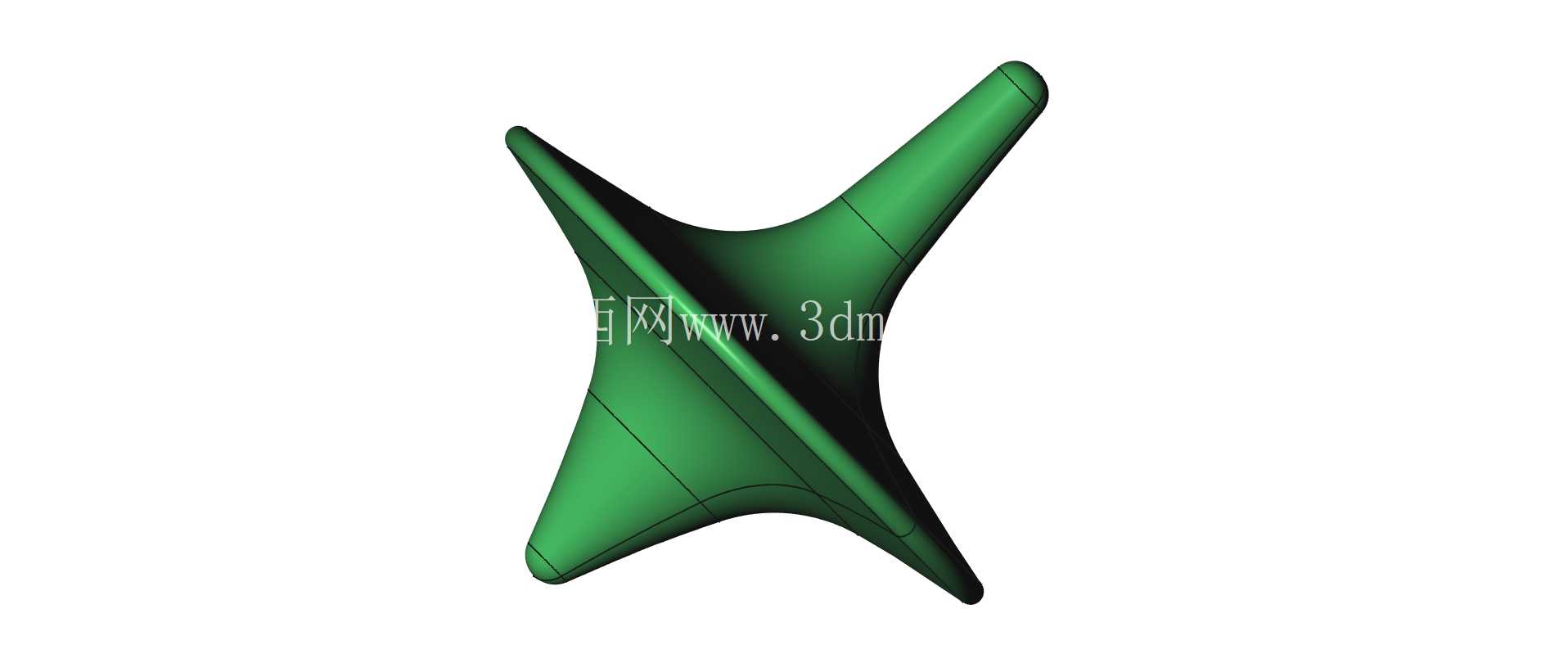

四尖星型曲面练习结构造型

　　这类四尖延展式曲面结构，常出现在流体导流构件、特种搅拌桨叶、异形导流芯以及部分创意工业构件的设计场景中，在小流量流体混合腔体、风道分流结构里，这种对称式四向延伸的曲面能让介质经过时形成多向旋流，减少局部紊流带来的阻力损耗，相比平直叶片结构，曲面过渡的构型可以降低介质冲蚀的集中应力，延长构件在含颗粒介质工况下的使用寿命。从结构设计逻辑来看，整个造型以中心交汇区域为核心，四个锥状延伸臂沿空间对称方向向外延展，每个延伸臂的曲面都采用连续G2曲率过渡，从中心最厚的交汇区域逐步收窄到臂端的圆弧收头，没有尖锐的棱角突变，这种设计一方面能避免应力集中导致的结构断裂，另一方面在成型过程中，不管是采用金属铣削加工还是注塑、压铸成型，都能让材料填充更顺畅，减少局部缺料、应力残留的问题。

　　在安装边界的考量上，这类结构通常会在中心区域预留安装定位基准，四个延伸臂的外端最大轮廓尺寸需要匹配安装腔体的内部净空，避免装配时出现臂端与腔体内壁干涉的情况，设计时需要提前核算每个延伸臂的偏转角度，确保相邻臂之间的流道间隙均匀，不会出现局部过窄导致的介质堵塞。实际建模过程中，这类曲面结构需要先搭建中心交汇区域的骨架线，再通过边界混合或者放样曲面生成每个延伸臂的主体曲面，之后对四个臂的交汇位置做曲面合并与圆角过渡，要注意每个曲面的曲率梳检查，避免出现曲面褶皱、曲率突变的问题，否则后续加工时会出现刀路跳刀，成型后表面出现棱线缺陷。

　　从功能特性上看，这种对称四尖结构在作为搅拌构件使用时，四个延伸臂可以在旋转过程中带动不同层级的介质流动，相比双叶结构，搅拌覆盖范围更大，且曲面构型能减少旋转时的流体阻力，降低驱动功率损耗；如果作为导流构件使用，四个延伸臂可以将进入腔体的介质均匀分流到四个方向，避免单方向导流带来的偏流问题，提升整个管路系统的介质分配均匀性。设计时还要注意壁厚的均匀性，整个结构从中心到臂端的壁厚要保持连续渐变，不能出现局部壁厚突变，否则在压铸或者注塑成型时会出现缩孔、翘曲变形，对于金属机加工的场景，壁厚均匀也能减少加工时的震颤，提升表面加工质量。

　　另外，每个延伸臂的端面采用圆弧收头，而不是平切端面，一方面是减少端部的应力集中，另一方面在装配和维护过程中，也能避免尖锐边角对操作人员造成划伤，符合工业构件的安全设计要求。在实际选型适配时，需要根据工况的介质特性调整延伸臂的长度和曲面曲率，如果是高粘度介质工况，可以适当加大延伸臂的曲面弧度，提升介质推动能力；如果是低粘度高速流体工况，可以适当收窄延伸臂的厚度，降低流体冲击带来的结构载荷。整个结构的对称度要求较高，四个延伸臂相对于中心基准的角度偏差需要控制在合理范围内，否则旋转工作时会出现动不平衡，引发设备振动，所以建模时需要采用对称建模的方式，先完成单个延伸臂的曲面构建，再通过阵列或者镜像生成其余三个臂，保证结构的对称精度。
