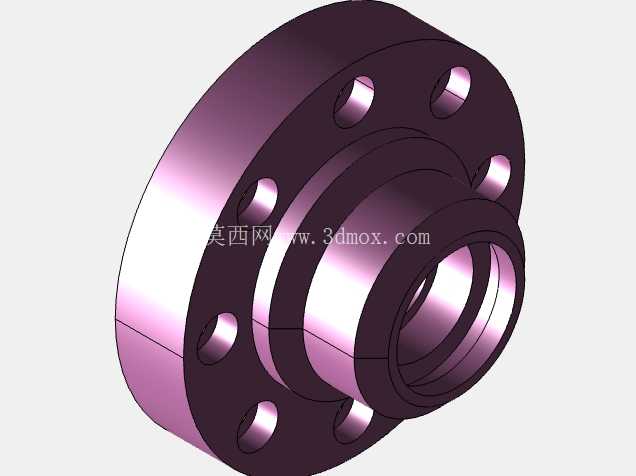

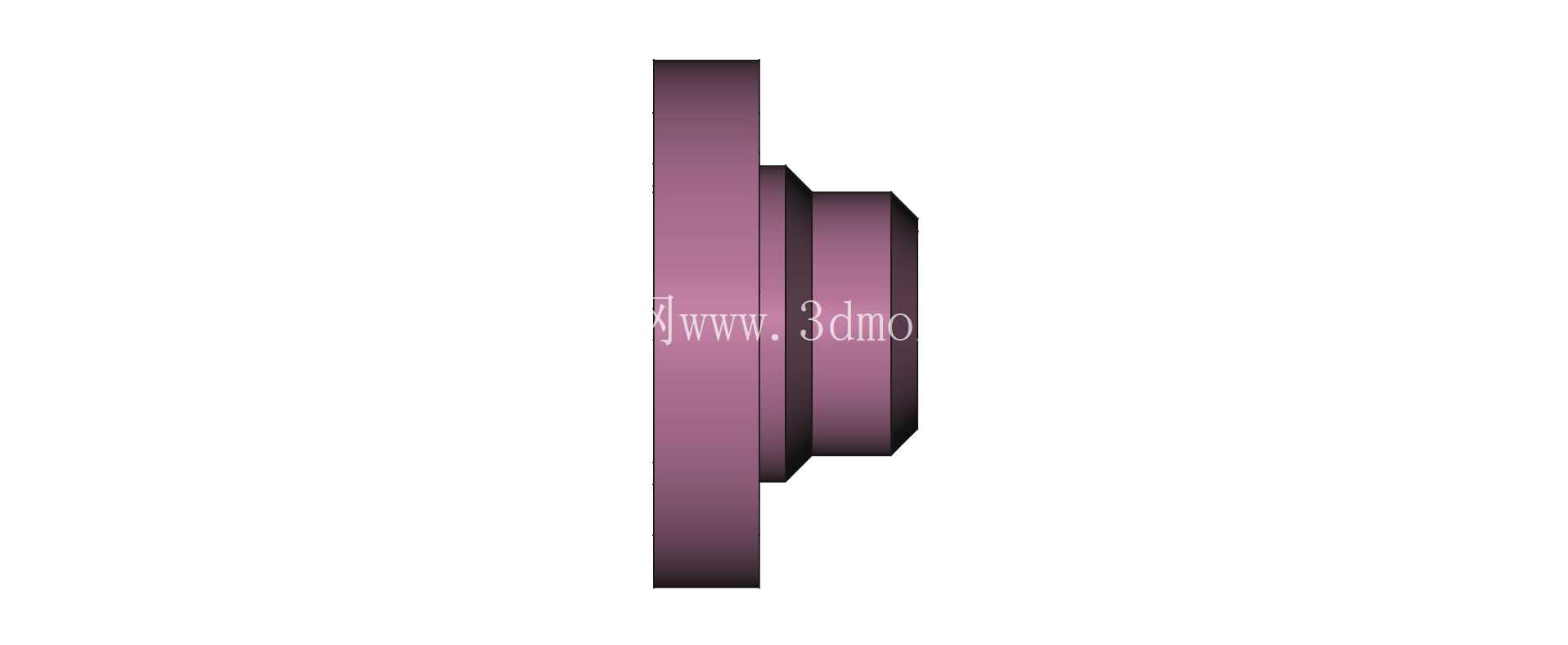

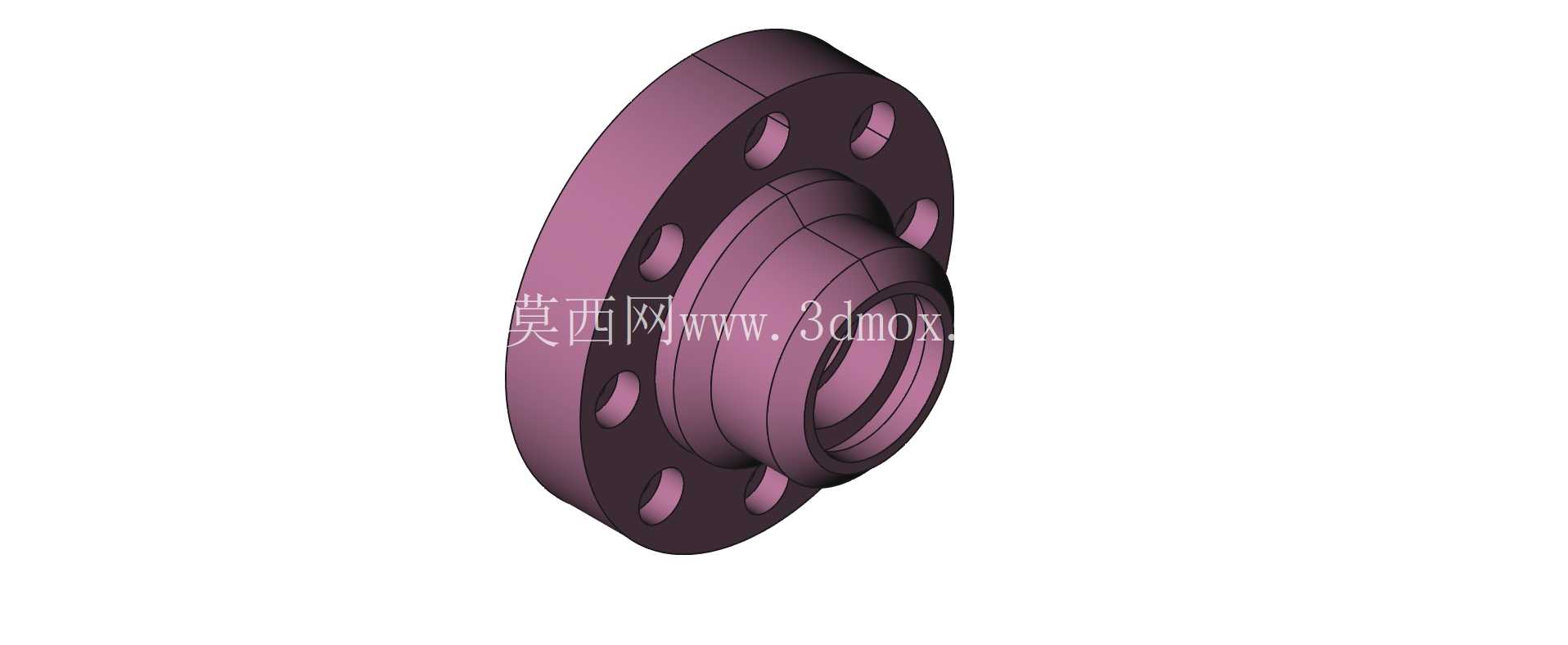

带颈凸缘法兰连接结构三维数模

　　这类带颈凸缘结构的法兰，是管路系统里最常用的静密封连接部件之一，日常在化工流体输送、市政给排水、工业液压站、暖通空调管网、真空设备腔体连接场景里随处可见，核心作用是实现两段管路、或者管路与阀体、泵体、压力容器接口之间的刚性可拆卸连接，同时保证连接位置在额定压力工况下无介质泄漏。从结构设计逻辑来看，采用带颈的过渡结构，本质是为了缓解法兰盘与对接筒体之间的应力集中问题，相比平焊法兰，颈部的锥度过渡段可以把管路运行时的轴向载荷、弯曲载荷更平缓地传递到法兰盘本体，避免焊缝位置直接承受交变应力，在中高压管路、存在温度波动的输送场景里，这种结构的抗疲劳性能要比无颈法兰高出不少。

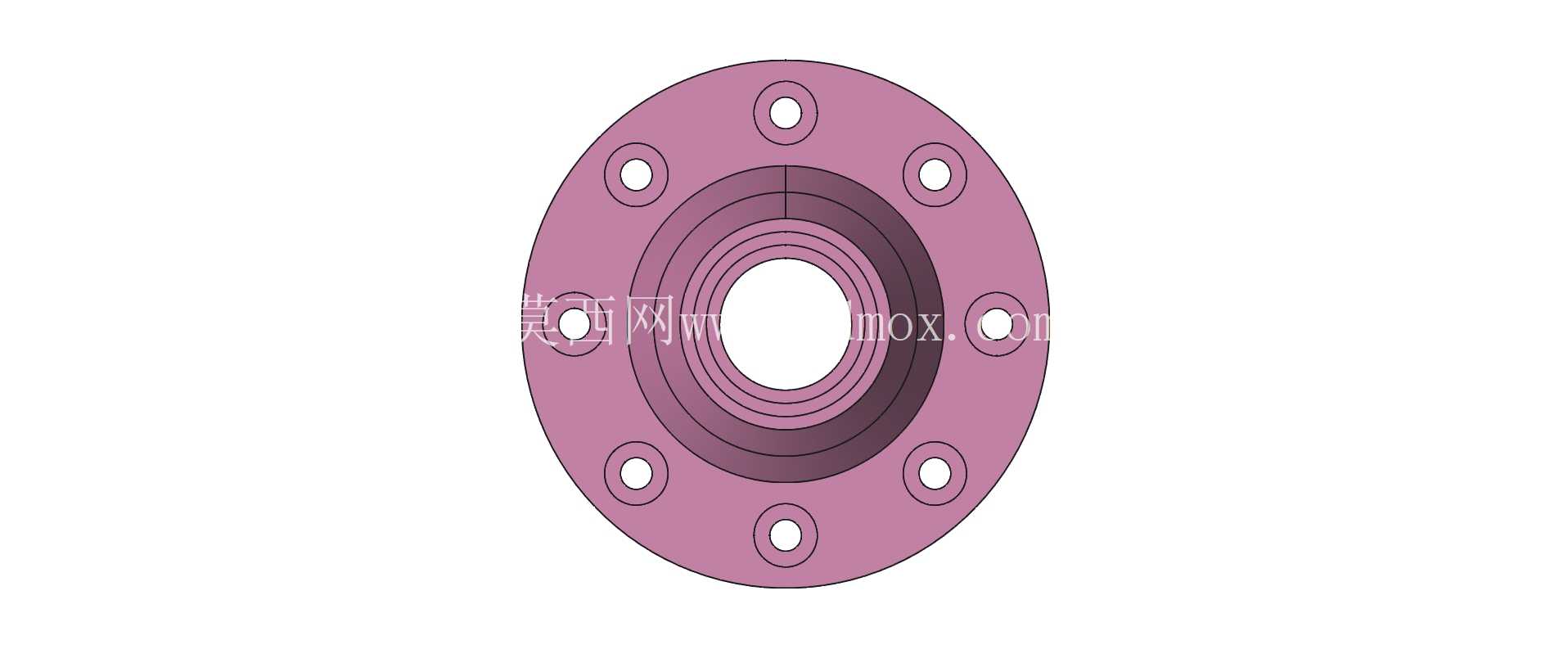

　　法兰盘上的螺栓孔采用圆周均布设计，孔位的分度圆直径、孔径大小都是和公称压力、公称通径直接匹配的，安装时需要对角顺序拧紧螺栓，保证法兰端面的垫片受压均匀，避免局部压溃或者预紧力不足导致泄漏。对接端的颈部内径和对接管路的外径是过渡配合设计，装配时可以先把管路插入颈部定位，再完成环缝焊接，现场安装时的对中效率比平焊法兰更高，也能减少焊接时的错位变形。从安装边界来看，这类法兰的轴向安装尺寸需要考虑颈部长度、法兰盘厚度，以及螺栓拧紧后螺母露出的长度，在布局紧凑的设备舱内排布管路时，要预留足够的扳手操作空间，尤其是螺栓孔所在的圆周外侧，不能和周边的结构件、其他管路发生干涉，否则现场安装时会出现螺栓无法穿入、扳手没有操作空间的问题。

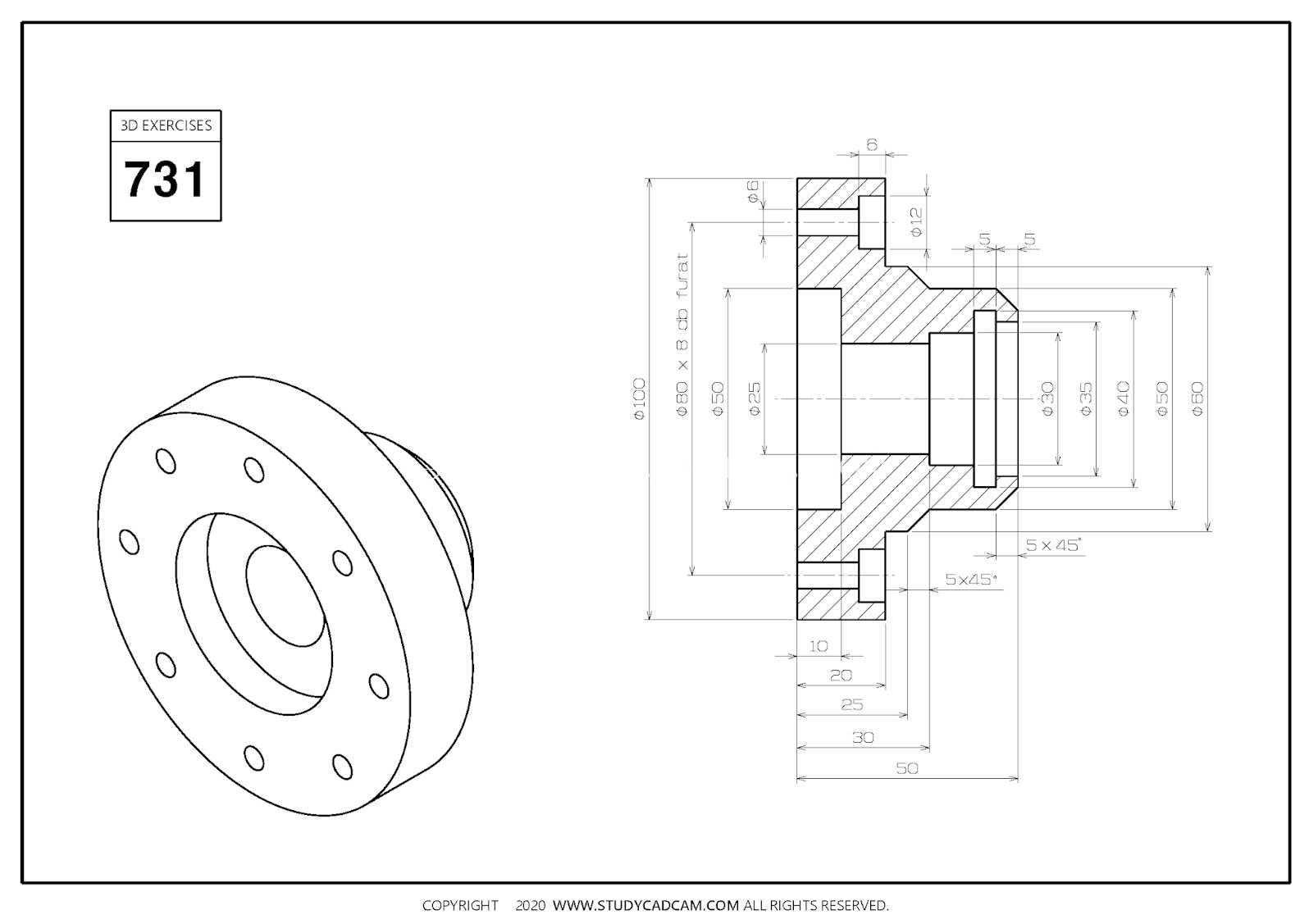

　　密封面的平面度是这类零件加工时的核心控制指标，密封面如果存在翘曲、划痕，哪怕螺栓预紧力达到设计值，也会出现介质渗漏的问题，建模时密封面的粗糙度要求、平面度形位公差都需要在工程图里明确标注，避免加工出来的零件达不到密封要求。另外法兰盘背面和螺母接触的位置，设计时做了轻微的沉台处理，保证螺母端面和法兰盘端面完全贴合，避免螺栓拧紧时出现偏载，降低螺栓受弯断裂的风险。在实际选型应用时，除了匹配公称通径和压力等级，还要考虑输送介质的腐蚀性，选择对应材质的法兰，比如普通输水场景用碳钢材质即可，腐蚀性化工介质则需要搭配不锈钢或者衬氟材质的法兰，配套的垫片材质也要和介质特性匹配，避免垫片被介质腐蚀溶胀导致密封失效。

　　这类法兰的三维建模过程中，需要重点保证螺栓孔的分度精度、颈部过渡段的曲面顺滑度、密封面的位置精度，很多新手建模时容易忽略螺栓孔的位置度要求，导致后期出工程图或者做装配干涉检查时，出现螺栓和孔位不对中的问题，甚至影响后续的装配仿真准确性。做管路系统装配设计时，这类法兰通常和配套的螺栓、螺母、垫片做成标准件库，调用时只需要修改公称通径、压力等级参数就能快速生成对应规格的模型，大幅提升管路布局的设计效率，不用每次都从零开始绘制。另外在做有限元受力分析时，颈部和法兰盘连接的圆角位置是应力集中的高发区域，设计时如果额定压力较高，需要适当加大这个位置的过渡圆角，降低局部应力峰值，避免法兰在承压运行时出现根部开裂的问题。
