带凸耳定位结构的圆盘类切削轮

项目分类:通用机械零部件 发布时间:2026-07-14 ID:1199110
  • 带凸耳定位结构的圆盘类切削轮
  • 带凸耳定位结构的圆盘类切削轮
  • 带凸耳定位结构的圆盘类切削轮
  • 带凸耳定位结构的圆盘类切削轮
  • 带凸耳定位结构的圆盘类切削轮
  • 带凸耳定位结构的圆盘类切削轮
  • 带凸耳定位结构的圆盘类切削轮

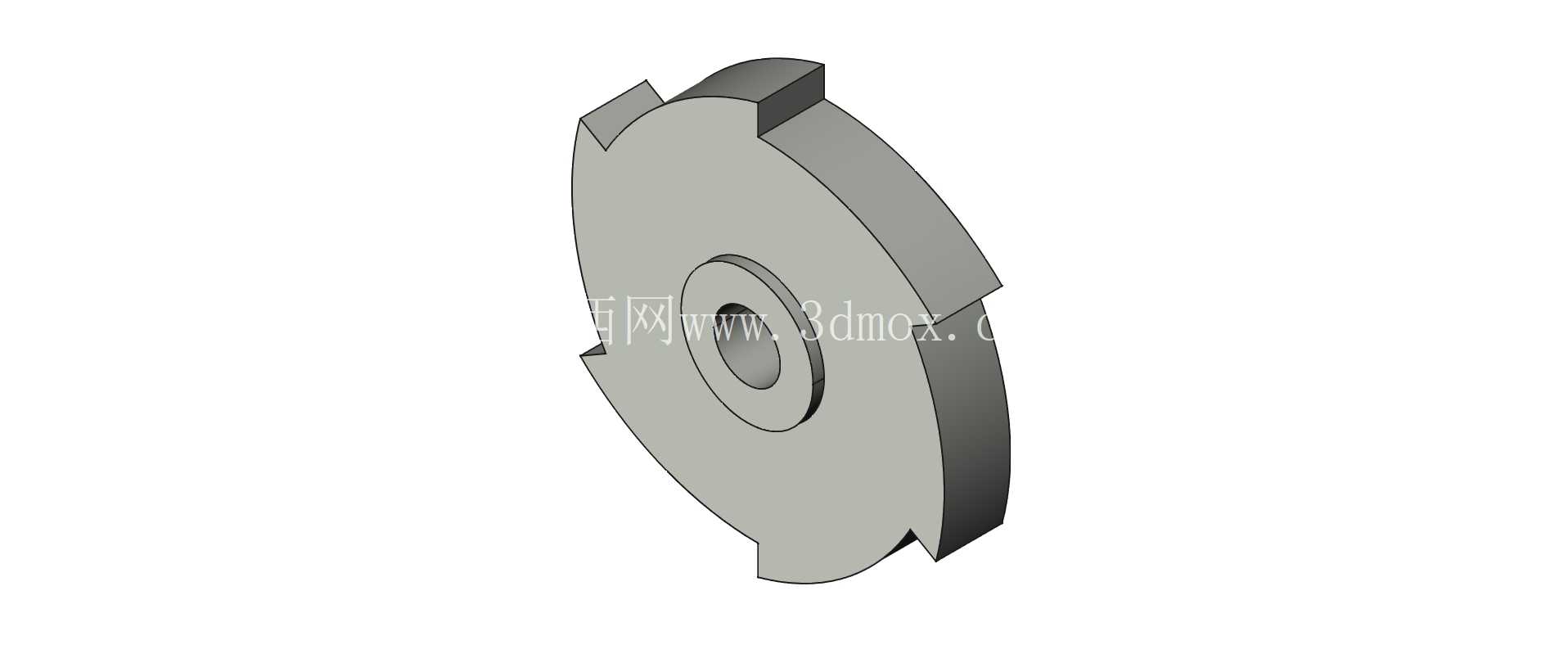

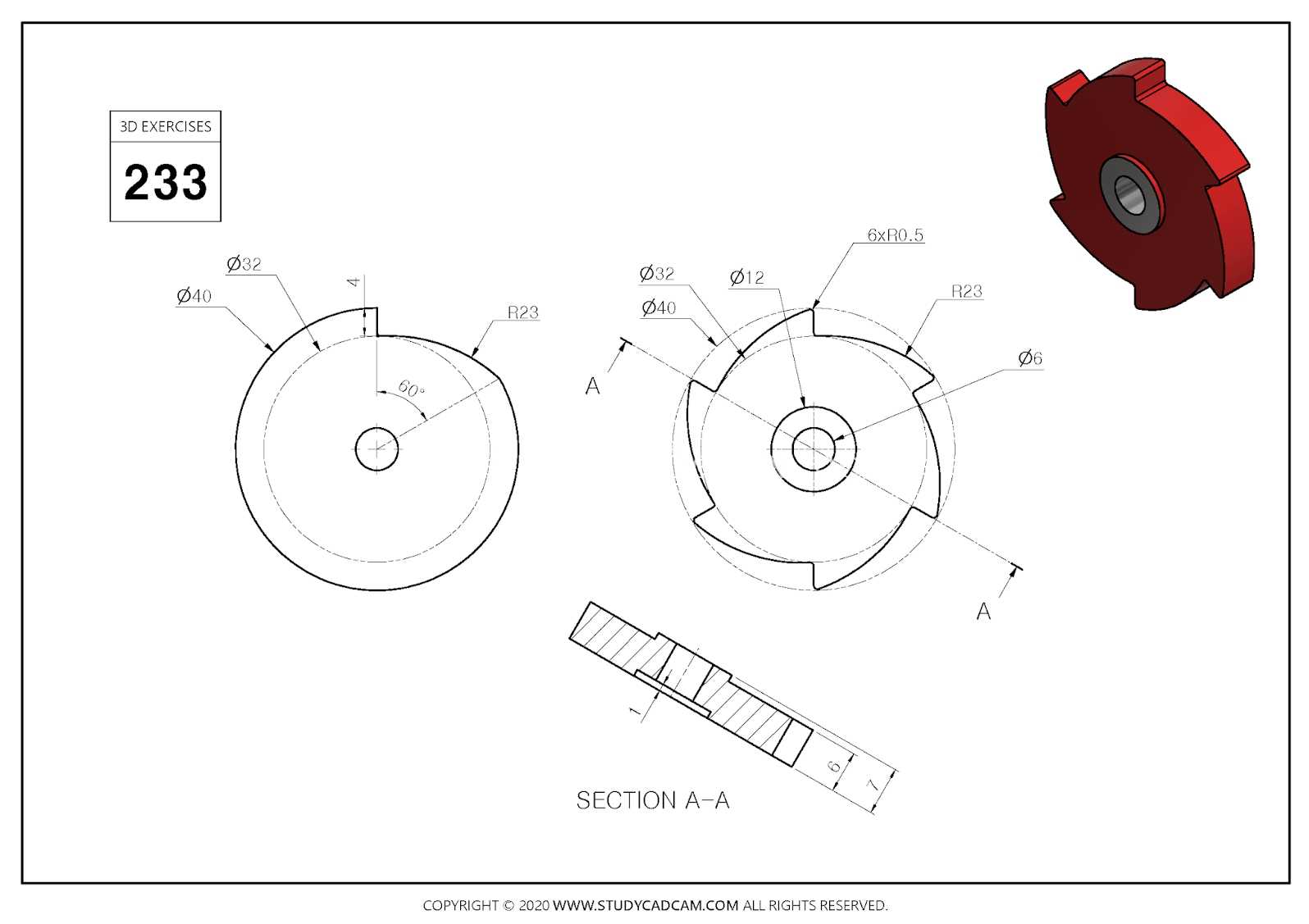

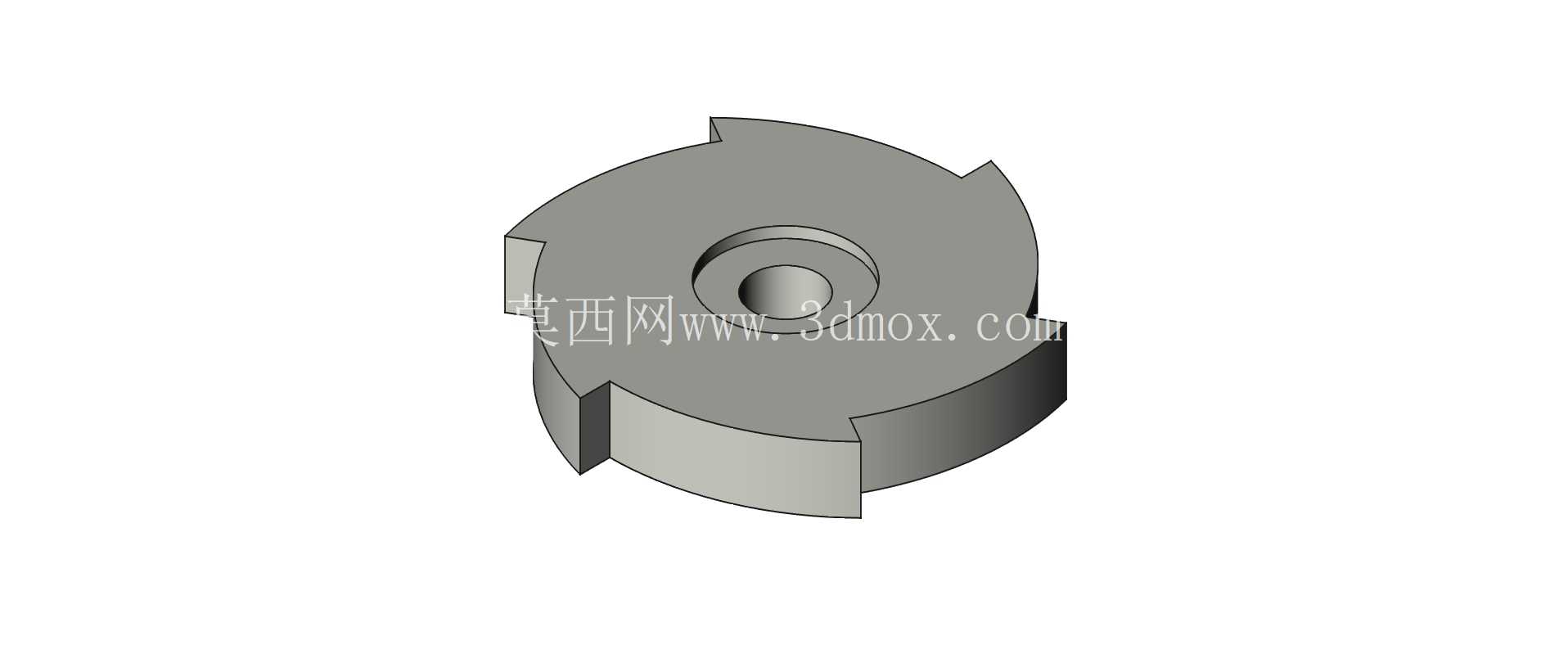

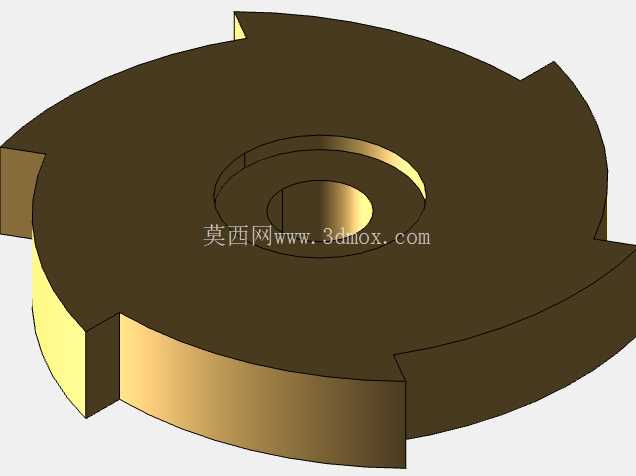

  这类带周向凸耳的圆盘类零件,常应用在轻载切削、工位分度以及间歇传动的设备场景中,比如小型线材裁切设备的定长切断工位、包装生产线的薄膜分切单元,或是非标自动化设备里的间歇送料棘轮结构,核心作用是通过周向均匀分布的凸耳结构,在旋转过程中完成定距啮合、切削施力或者工位锁定的动作。从结构设计来看,零件主体采用圆盘式基体,中心设置带台阶的安装孔,这个台阶孔的设计是为了匹配传动轴的轴肩定位,安装时可以直接贴合轴肩端面,不需要额外加装轴套调整轴向位置,能有效减少装配时的累计误差,同时中心孔的内径公差需要按照h7级精度控制,保证和传动轴的配合间隙在0.02mm以内,避免高速旋转时出现径向跳动。周向分布的四个凸耳采用不对称切边设计?

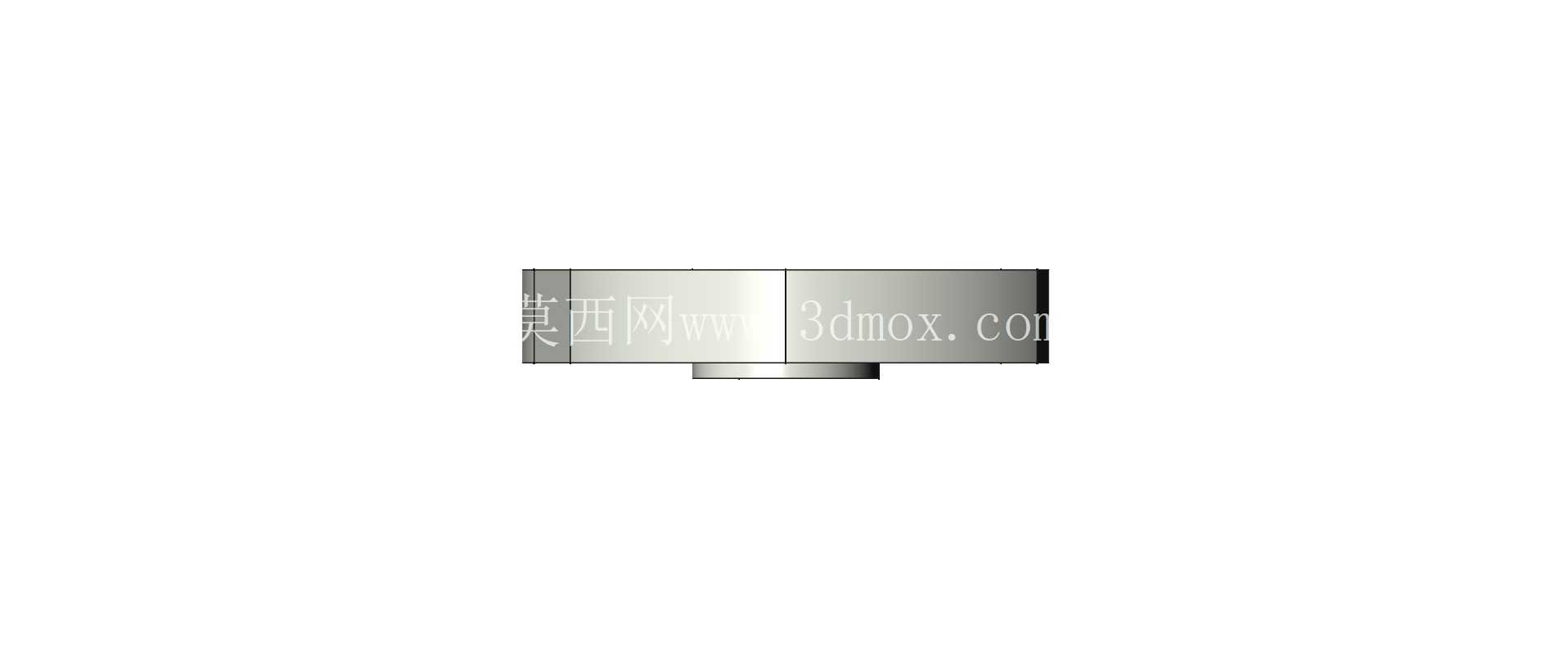

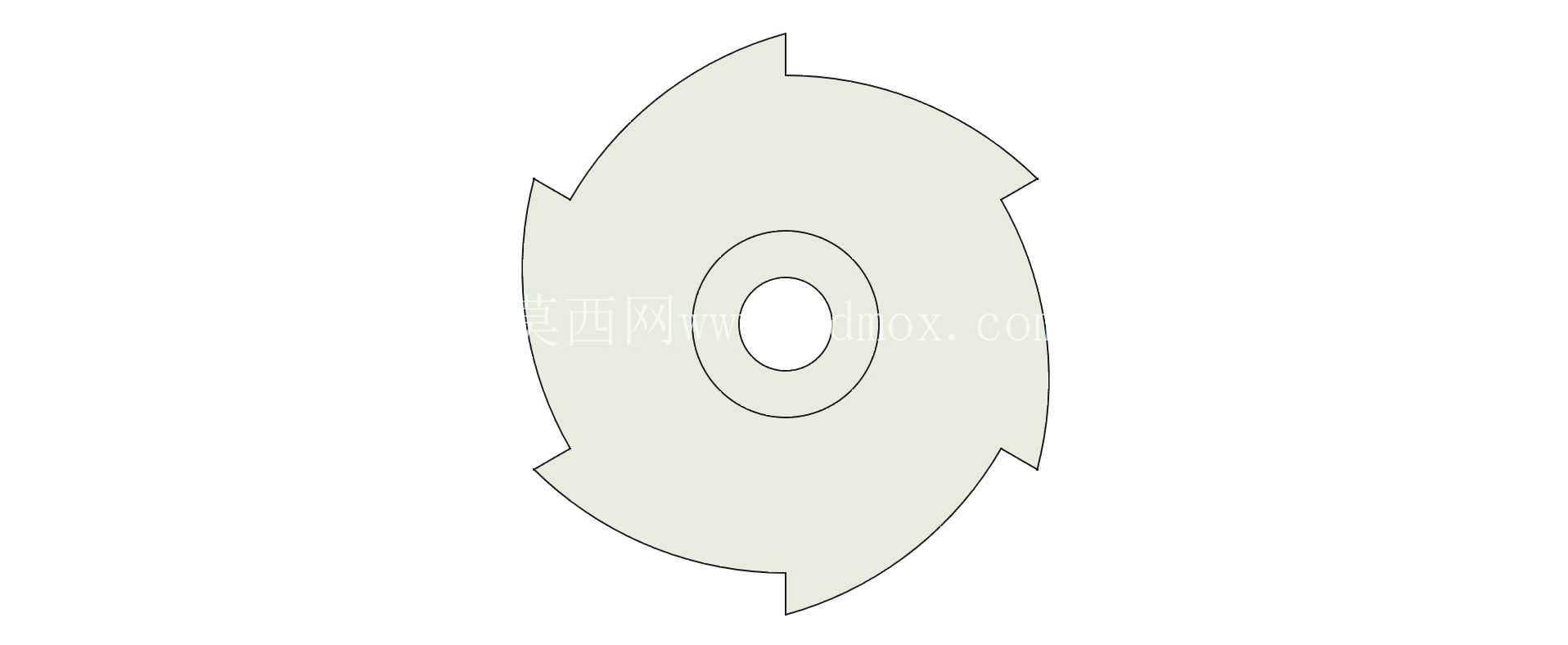

  不对,仔细看结构是三个?不,图中可见的凸耳是沿圆周等角度分布,每个凸耳的外侧端面都做了直边处理,其中一个凸耳的端面是垂直于圆盘径向的平面,这个平面是切削施力的工作面,另外几个凸耳的侧边做了圆弧过渡,减少旋转过程中的风阻和应力集中,凸耳的厚度和圆盘基体厚度保持一致,整体采用等厚盘类结构,加工时可以直接用板材线切割下料后再做中心孔的精加工,不需要复杂的锻坯工序,适合小批量非标设备的快速打样生产。

  在安装边界上,这类零件的最大外缘由凸耳的顶端决定,设计时需要预留至少5mm的径向安全间隙,避免旋转过程中凸耳和周边的护罩、送料轨道发生刮碰,轴向安装尺寸需要匹配传动轴的伸出长度,保证圆盘基体的背面和设备安装板之间留有2-3mm的间隙,防止转动时出现摩擦卡顿。从功能特性来说,这类零件的工作面硬度需要根据实际裁切的材料调整,如果是裁切塑料薄膜、薄铜片这类软质材料,采用45号钢调质处理即可,硬度控制在HB220-250就能满足使用寿命要求;如果是裁切细钢丝、硬纸板这类硬度稍高的材料,凸耳的工作面需要做高频淬火处理,硬度达到HRC45-50,避免长期使用后出现刃口卷边、磨损变形的问题。

  设计过程中需要重点做动平衡校核,因为周向凸耳的分布如果存在角度误差,高速旋转时会产生明显的振动,所以建模时需要严格保证每个凸耳的质心到旋转中心的距离一致,凸耳的重量差控制在0.5g以内,装配时还可以根据实际动平衡测试结果在圆盘基体的非工作面钻减重孔调整平衡。另外,中心孔的键槽设计需要根据传递扭矩的大小选择,轻载场景下可以采用顶丝固定的方式,在圆盘轮毂的侧面加工M4的顶丝孔,直接顶紧传动轴的平面;如果传递扭矩超过5N·m,就需要加工标准平键槽,配合平键传递扭矩,避免旋转时出现打滑错位。这类结构相比全齿棘轮,加工难度更低,维护成本也更小,因为凸耳的工作面是平面,磨损后只需要用平面磨床修磨端面就能恢复精度,不需要重新铣削齿形,非常适合非标设备里需要快速迭代、低成本维护的工位。在实际选型替换时,只需要确认中心安装孔的直径、凸耳的最大外圆直径以及工作面的高度这三个核心尺寸,就能直接替换同类型的零件,不需要改动周边的安装结构,适配性很强。
