带孔立座式支撑连接结构件

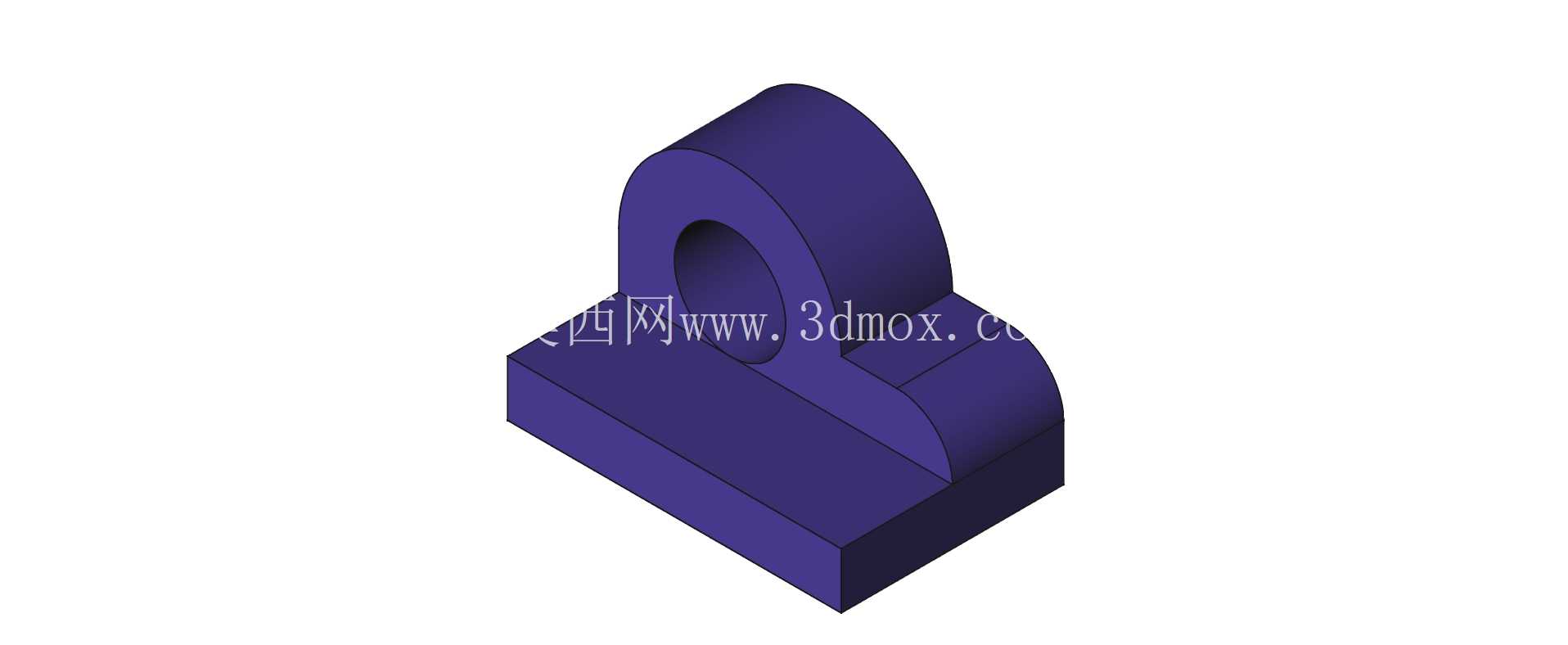

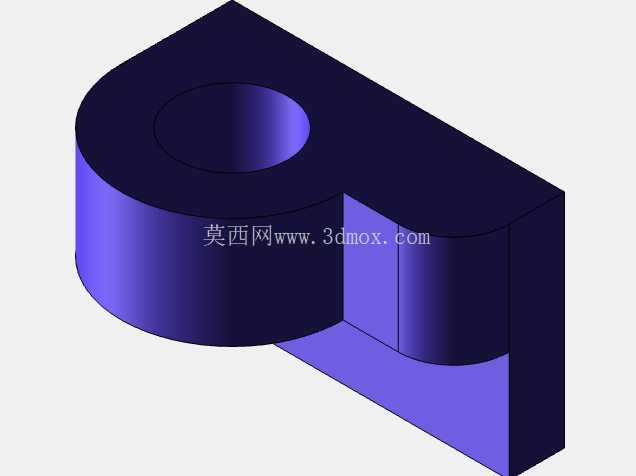

　　该支撑连接结构件采用一体式块状基座搭配立式带孔耳板的构型，整体为实心结构设计，基座部分为规整长方体，作为整个零件的安装承载基础，底面为完整平面，可直接贴合设备安装面完成定位固定，安装时可通过基座周边预留的压紧空间或者对应孔位完成锁紧，无需额外设计转接安装板，能有效减少装配层级。立式耳板与基座采用大圆弧过渡衔接，避免直角连接处的应力集中问题，耳板中部开设的贯通圆孔为核心功能特征，孔壁加工精度可满足销轴类零件的穿装配合需求，可作为铰接支点实现相邻部件的转动连接，也可穿装螺栓完成两个构件的刚性锁紧固定，适配不同的装配连接场景。

　　从实际应用场景来看，这类结构件常出现在小型工装夹具的定位支撑部位、轻型自动化设备的连杆铰接点位、教学实训用的机械组装演示单元中，也可作为简易设备的吊点承力座，承受沿孔轴向以及垂直于基座方向的静载荷，由于结构构型简单，受力路径清晰，在小载荷的机械连接场景中替换性较强。设计过程中优先考虑了加工工艺的便捷性，基座的六个面均为平面，可直接通过铣削加工一次装夹完成大部分面的加工，耳板的圆弧过渡采用等半径设计，数控加工时无需频繁换刀调整参数，中部的贯通孔可通过钻削后铰孔的工艺达到配合精度要求，整体加工工序少，装夹定位难度低，适合作为初学者掌握三维建模拉伸、切除、圆角特征操作的练习实例，建模过程中可通过先绘制基座截面轮廓拉伸成型，再绘制耳板的截面轮廓与基座做合并拉伸，最后完成中心孔切除与过渡圆角添加，整个建模逻辑与实际加工的工序逻辑保持一致，能帮助建模人员建立工艺与设计联动的思维。

　　从安装边界来看，基座的长宽尺寸决定了零件与安装面的接触面积，接触面积越大，单位面积承受的压强越小，安装稳定性越强，耳板的高度决定了铰接孔的中心高，这个尺寸直接关联与之配合的连杆、摆臂等零件的运动轨迹，设计时需要提前核算相邻运动部件的活动行程，避免运动过程中出现干涉，耳板的厚度与中心孔的直径比例经过合理匹配，可保证孔壁承受销轴传递的载荷时不会出现压溃变形，过渡圆角的半径取值兼顾了应力分散效果与加工便利性，半径过小无法有效降低应力集中系数，半径过大则会额外增加耳板的整体宽度，占用过多装配空间。

　　这类结构虽然构型简单，却是机械结构中最常见的基础连接单元之一，很多复杂的承力结构都是在这类基础构型上根据实际载荷情况增加加强筋、调整安装孔位、改变耳板角度演化而来，掌握这类基础零件的设计逻辑，能为后续复杂装配结构的设计打下扎实的基础，建模过程中需要重点关注各个特征之间的尺寸约束关系，比如基座中心与耳板中心的同轴度、中心孔轴线与基座底面的平行度，这些形位公差要求会直接影响后续装配的精度，如果中心孔轴线与安装面不平行，穿装销轴后会导致相邻运动部件出现卡滞、偏磨的问题，缩短整个传动结构的使用寿命。
