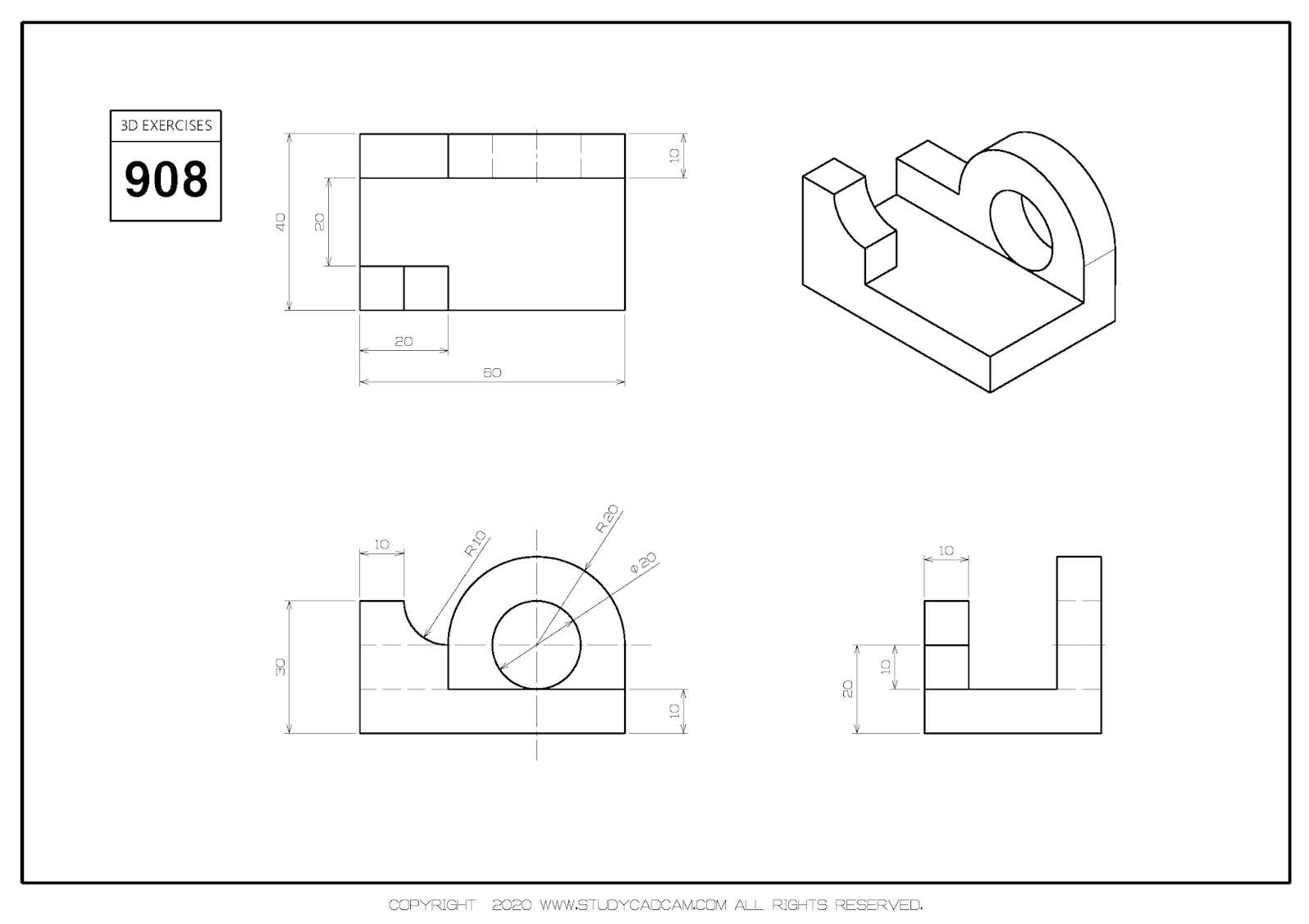

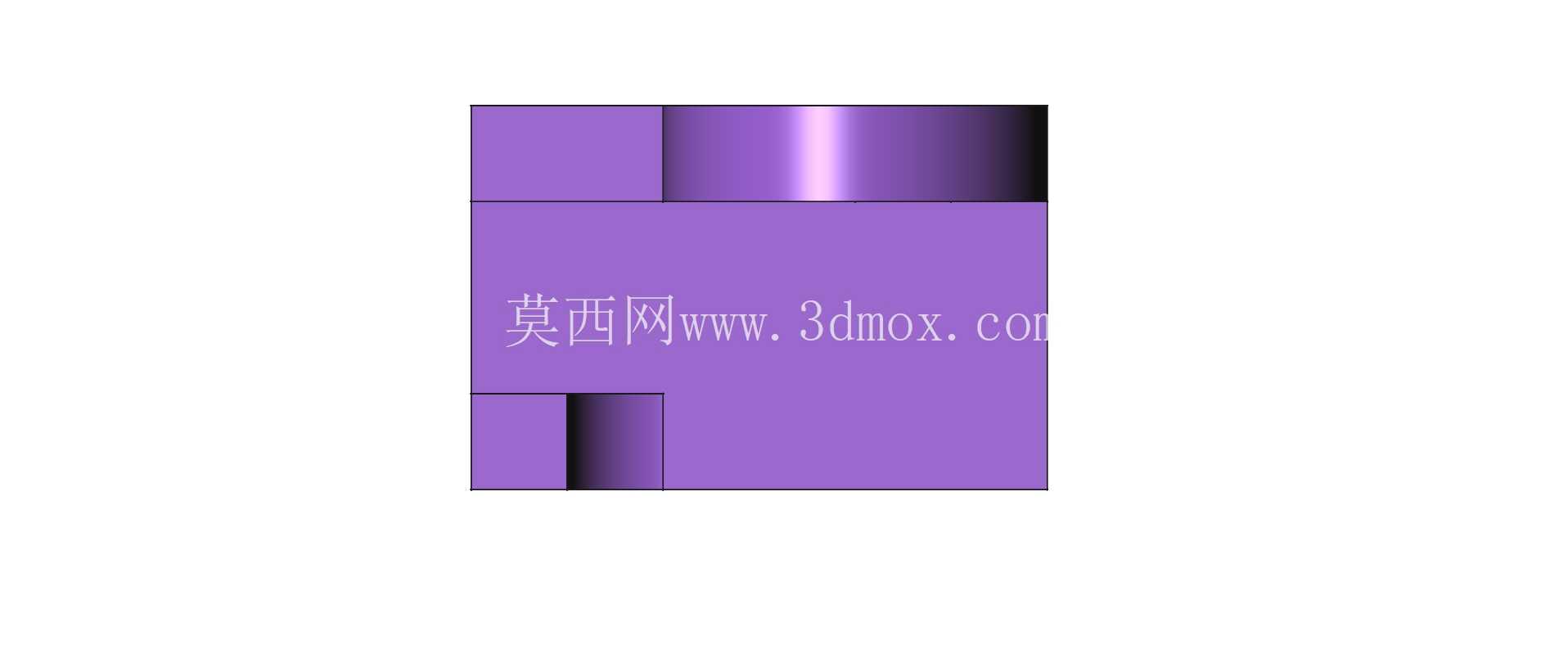

带弧形立板侧开口基座结构件

日常做结构设计练手的时候，这类带异形立板的基座类零件是很常见的练习载体，很多刚接触三维建模的从业者，都会从这类组合了规则块体、弧形面、开孔特征的零件入手，熟悉拉伸、切除、圆角这些基础建模命令的逻辑，同时也能建立对零件安装、受力边界的基础认知。从实际应用场景来看，这类构件常作为小型工装的定位支撑座，或是轻型输送线侧边的导向安装座，也可以作为小型检测设备上的传感器安装基座，承担承载上部小载荷部件、提供安装定位基准的作用。

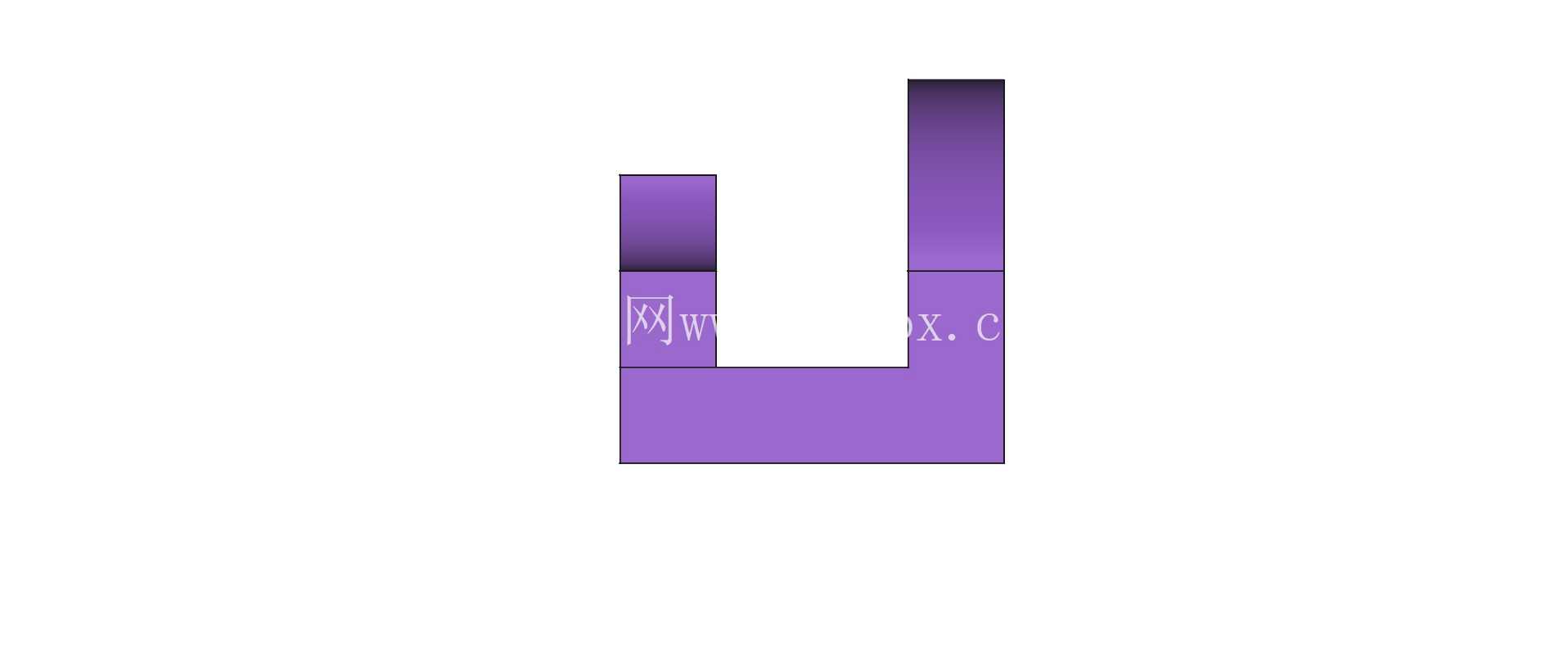

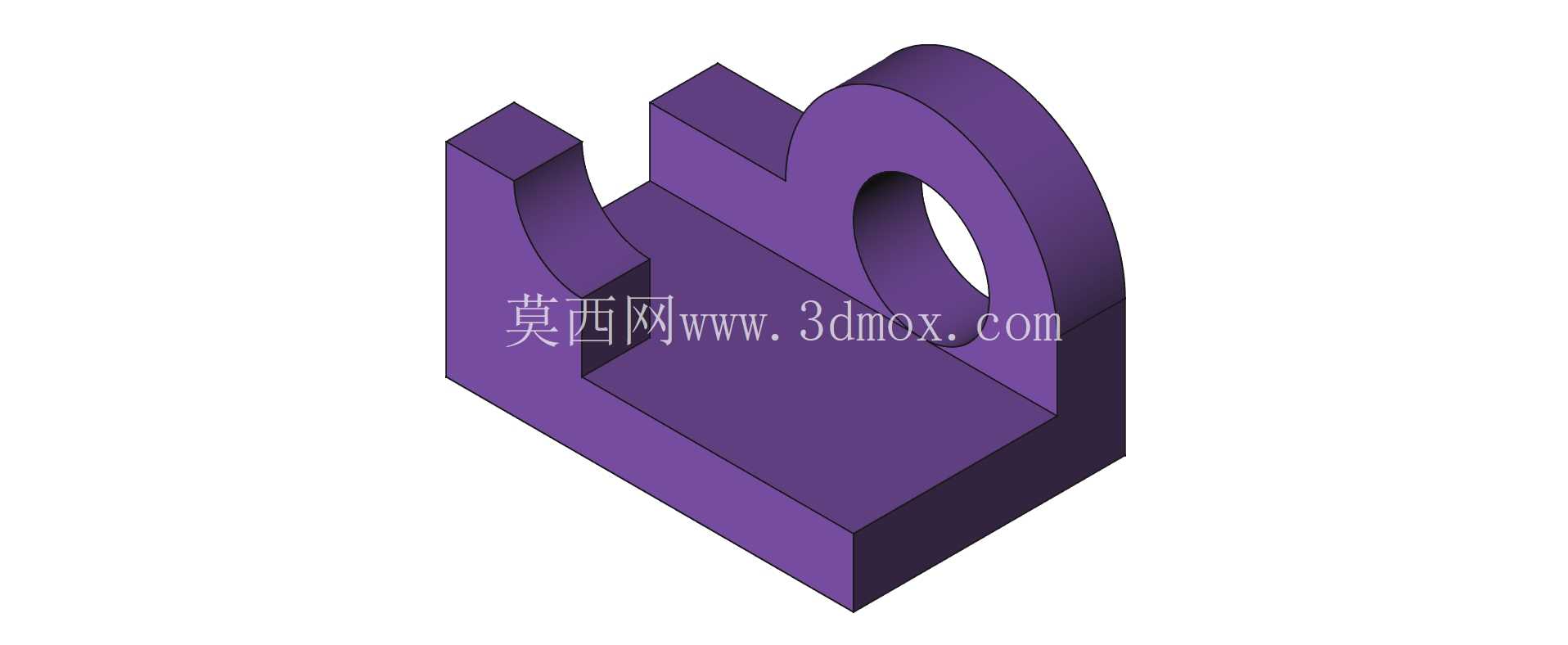

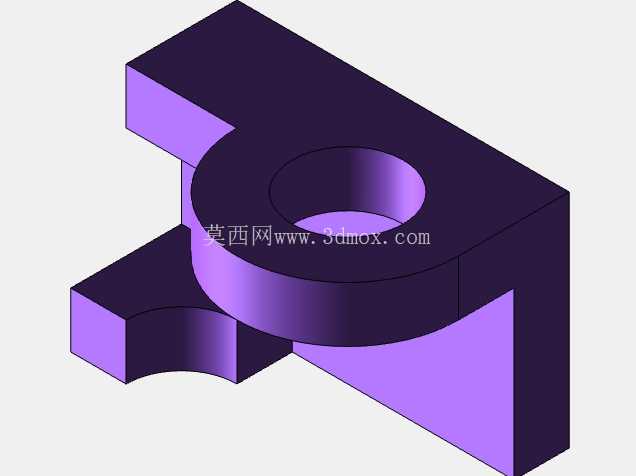

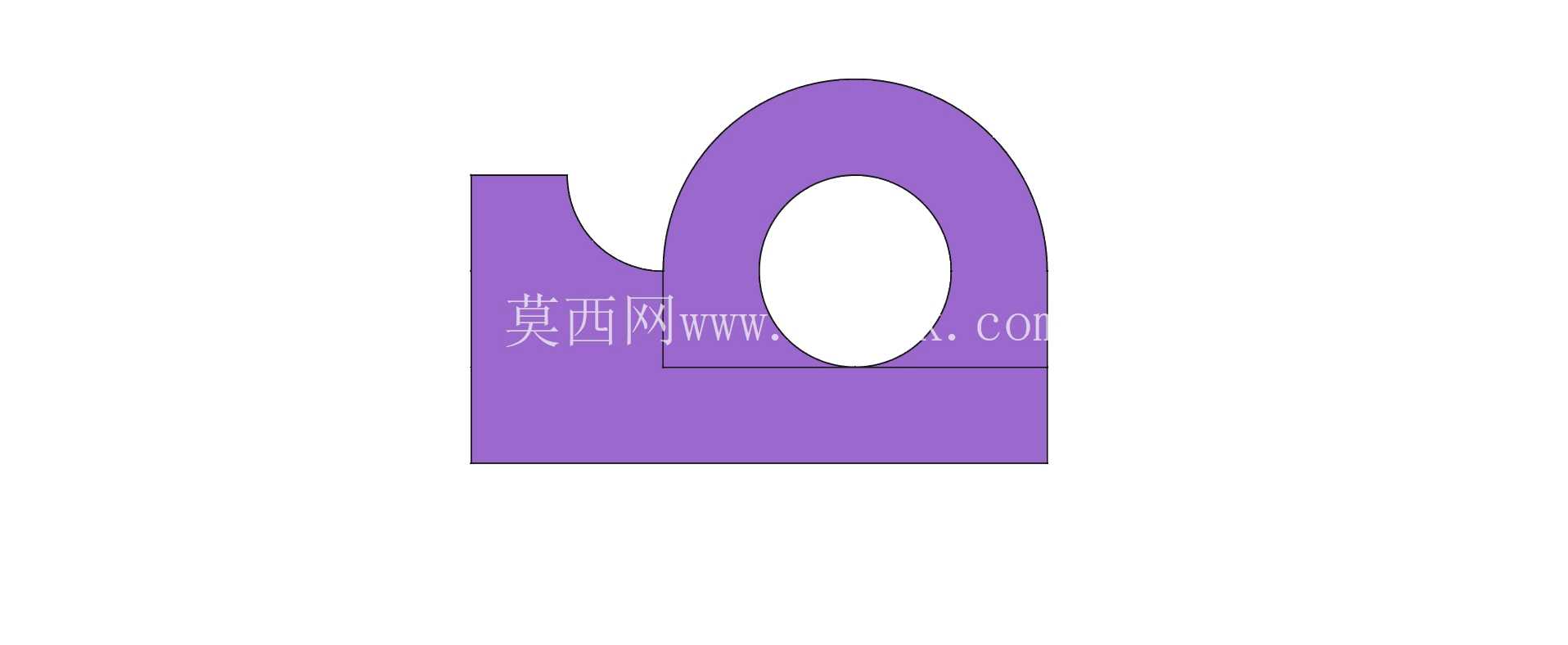

从功能特性上看，这个零件的底座部分是规则的矩形块结构，底面为完整的平面，能够平稳贴合安装面，在实际装配时可以通过底面打沉头孔的方式完成锁紧固定，保证安装后的整体稳定性，不会因为上部受力出现偏移。侧方的开口槽结构，主要用于避让穿过的管线或是相邻构件的凸出部分，避免装配时出现干涉，槽的内侧做了圆弧过渡，一方面是减少应力集中，避免长期受载后槽根位置出现开裂，另一方面也能在穿设管线时避免锐边划伤线缆外层。后侧的弧形立板上开设的圆形通孔，是核心的安装连接位，这个孔可以穿设销轴、螺栓，用来铰接活动构件，或是安装带轴的滚轮、导轮类部件，弧形的立板轮廓相比直角立板，在同等材料用量下能获得更好的抗弯折性能，立板与底座衔接的位置做了自然的过渡衔接，没有突兀的直角转折，能有效分散立板受侧向力时传递到底座的应力，避免衔接位置出现应力断裂的问题。

设计这类零件的时候，首先要确定的是底座的安装边界尺寸，要匹配安装工位的可用空间，底座的宽度和长度不能超出安装面的范围，同时要预留足够的锁紧孔位空间，避免孔位距离边缘过近导致安装时底座边缘崩裂。立板的高度要根据上部安装部件的活动行程来确定，保证铰接的部件在摆动范围内不会和底座或是周边其他构件发生碰撞，立板上的通孔中心高度要匹配对接部件的轴高，保证装配后同轴度符合要求，不会出现别卡的问题。侧方开口槽的宽度和深度，要根据需要避让的构件尺寸来确定，预留1-2mm的间隙即可，间隙过大会影响整体结构的刚性，间隙过小则容易出现装配干涉。

从建模逻辑上来说，做这个零件的时候可以先从底座的矩形块开始拉伸，做出基础的承载基体，之后在基体上拉伸切除出侧方的开口槽，再拉伸后侧的弧形立板特征，之后在立板上切除出中间的安装通孔，最后对所有的锐边做合适大小的圆角处理，这里要注意圆角的半径不能过大，避免影响装配面的平面度，尤其是底座的安装底面和立板的孔位端面，要保证足够的平面接触面积，不然锁紧后容易出现松动。实际生产中这类小尺寸的支撑座如果是小批量制作，可以采用整块铝料铣削加工的方式，加工成本低，周期短，如果是大批量使用，也可以采用压铸的工艺生产，和这个零件的练习场景也能对应上，压铸生产时要注意拔模角度的设置，立板的弧形面和槽的内侧都要设置合理的拔模斜度，方便脱模，同时要控制壁厚的均匀性，避免压铸后出现缩孔、变形的问题，影响后续的装配精度。

在做这类零件的结构校验的时候，要重点关注立板与底座衔接位置的应力情况，当立板上的孔位承受径向载荷的时候，应力会集中在衔接的根部位置，如果计算下来应力超出材料的许用值，可以适当加大衔接位置的圆角半径，或是在立板和底座之间增加加强筋结构，不过对于这类轻型载荷的支撑座来说，只要壁厚设置合理，不加筋也能满足使用要求。另外安装孔的位置要尽量对称布置，保证锁紧后底座的受力均匀，不会因为单侧锁紧力过大导致底座出现翘起的问题，影响上部安装部件的位置精度。很多新手在做这类练习件的时候，容易忽略实际装配的工艺性，比如把圆角设置得过大导致装配面没有足够的贴合区域，或是孔位距离边缘太近导致安装时没有足够的扳手空间，这些细节都是在建模练习过程中需要逐步积累的工程经验，不能只追求外形的相似，还要考虑实际加工、装配、使用全流程的合理性。
