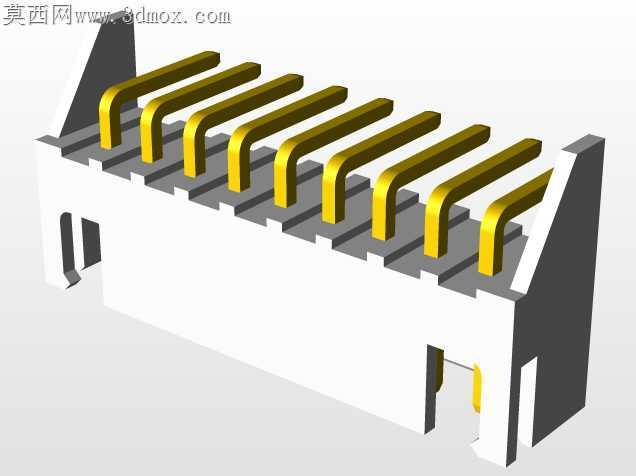

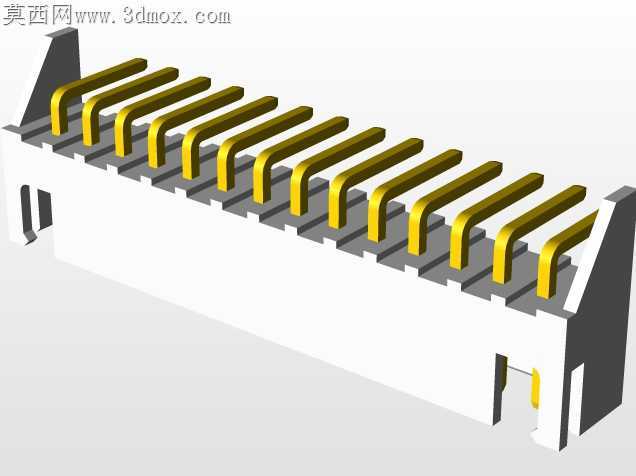

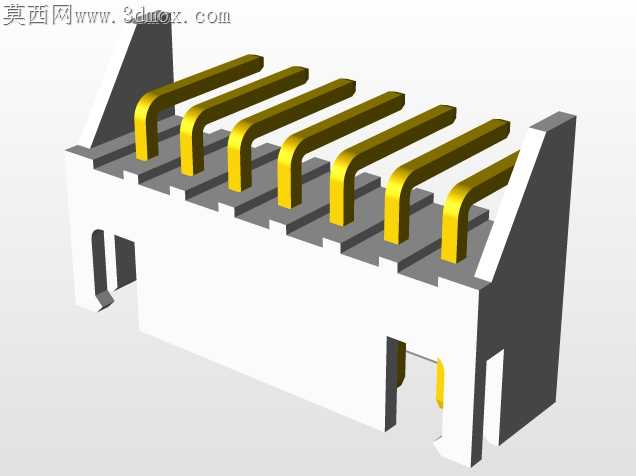

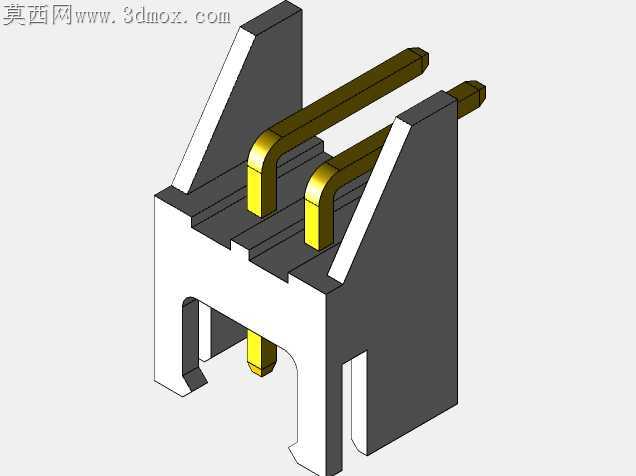

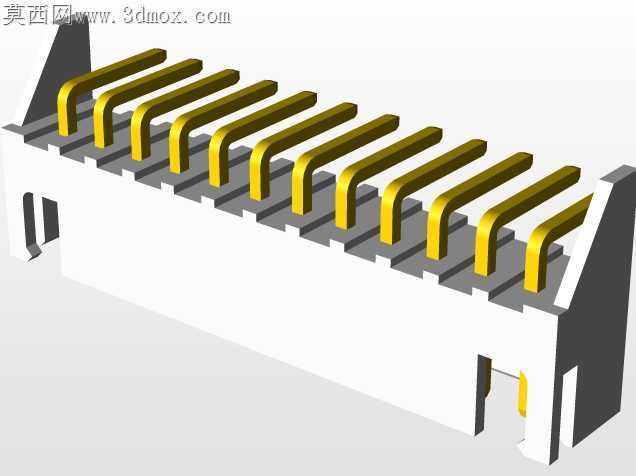

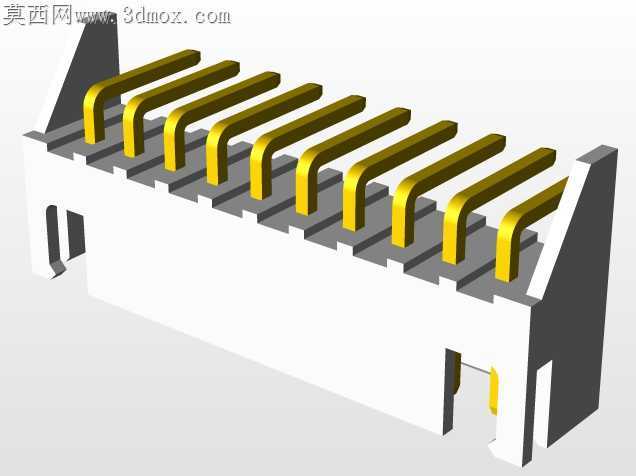

CWF-R系列PCB板装连接器集合设计

本次呈现的CWF-R系列连接器集合，是面向PCB板端连接场景开发的板装式接插件组件，核心应用于各类工业控制板卡、消费电子主板、通讯设备内置电路的信号与小电流传输场景，能够在板内不同功能模块、板与板之间、板与外接线束之间建立稳定可靠的电气连接通路，解决紧凑安装空间下的电路对接需求，避免飞线连接带来的信号干扰、连接松脱、布线杂乱等问题，是电子设备内部电路搭建不可或缺的基础连接部件。

该系列连接器为高度固定的板装结构，安装后自身无旋转自由度，所有结构尺寸均围绕PCB板的安装边界做了适配优化，引脚间距符合常规PCB布线的间距规范，焊盘位置匹配行业通用的波峰焊、回流焊工艺要求，不需要额外定制PCB开孔即可完成装配，能够大幅降低板卡设计阶段的适配工作量。连接器的主体绝缘部分采用耐高温的工程塑料材质，能够承受SMT贴片焊接过程中的高温冲击，不会出现壳体变形、引脚移位等问题；接触端子采用高弹性铜合金材质，表面做镀锡或镀金处理，既保证接触时的低接触电阻，减少信号传输过程中的损耗，也具备足够的插拔寿命，多次插拔后仍能保持稳定的接触压力，不会出现接触不良、信号瞬断等故障。

在设计思路上，该系列连接器做了防呆结构设计，不同引脚数、不同功能的连接器壳体带有差异化的防呆卡扣，能够彻底避免装配过程中插反、错插的问题，降低生产装配环节的出错率；连接器的整体外形做了低矮化处理，在保证结构强度与接触可靠性的前提下尽可能压缩自身高度，适配薄型化电子设备的内部安装空间需求，不会因为连接器高度过高影响设备外壳的装配，也不会对板上其他高位元件造成安装干涉。同时该系列连接器覆盖了不同引脚数、不同接线方向的规格，能够满足PCB板上电源输入、信号传输、外接扩展等不同场景的连接需求，设计人员在进行板卡开发时，可以根据实际的电路通路数量、走线方向选择对应规格的连接器，不需要额外寻找其他系列的接插件做适配，能够有效缩短板卡的开发周期，提升整体方案的通用性与物料统一性，降低生产环节的物料管理成本。在安装边界上，该系列连接器的引脚伸出长度、焊盘尺寸、周边安全间距均做了统一规范，设计时只需要按照规格书预留对应的安装区域，即可保证焊接、插拔操作的空间充足，不会和周边的电容、电阻、芯片等元件产生空间干涉，也不会因为间距不足导致焊接时出现连锡、虚焊等工艺问题。
