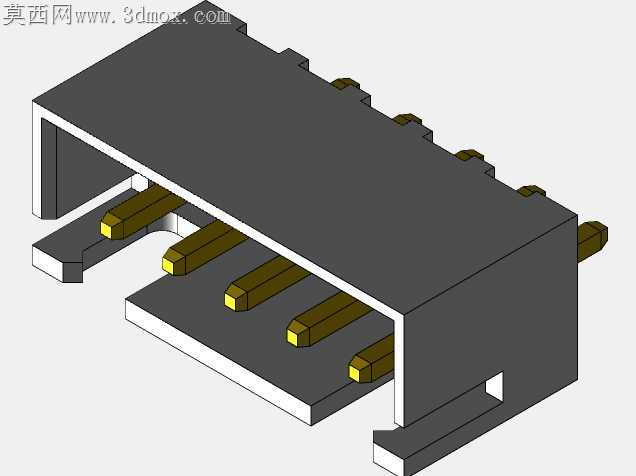

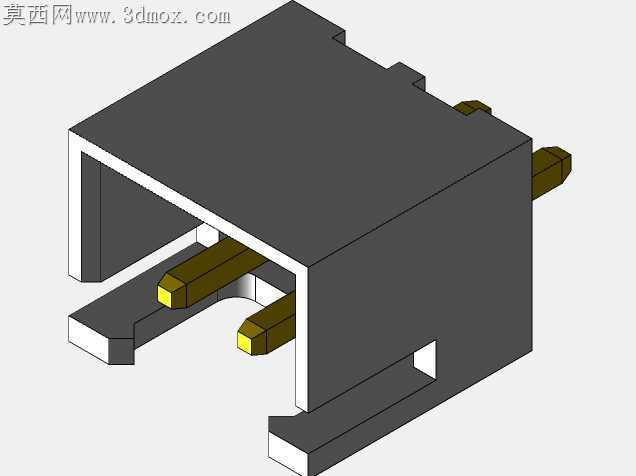

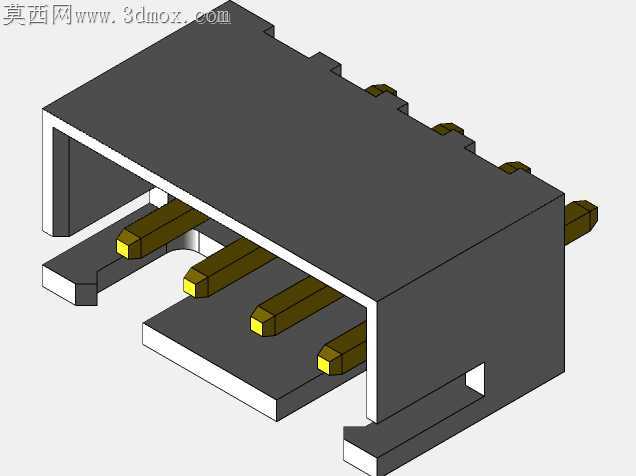

CWF系列直插式PCB板装连接器组件

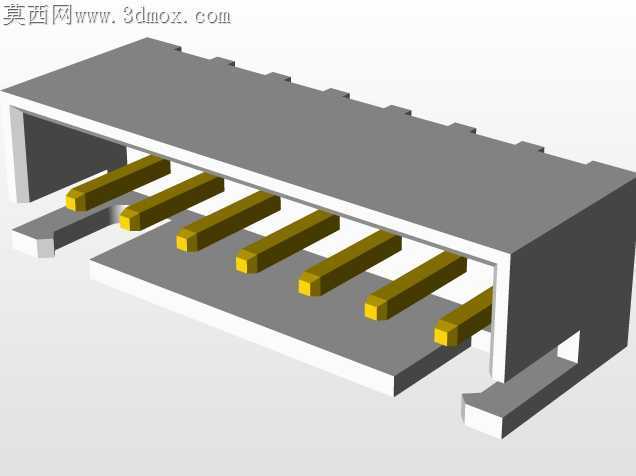

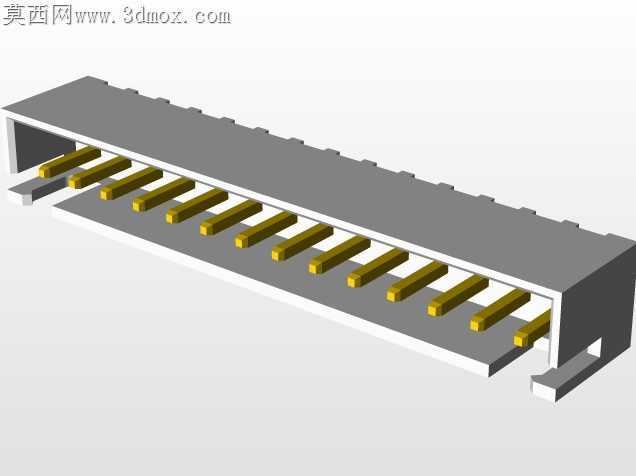

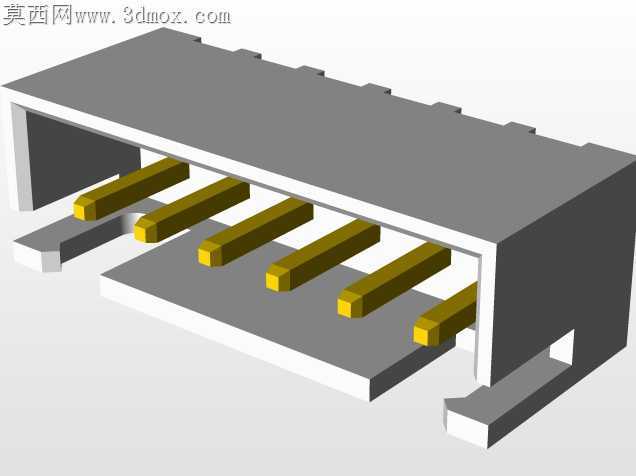

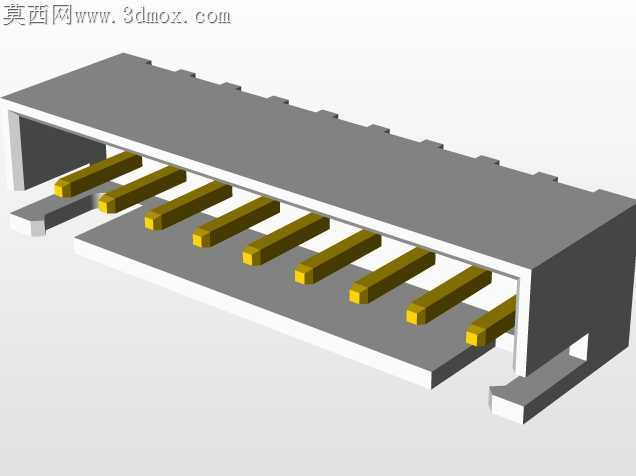

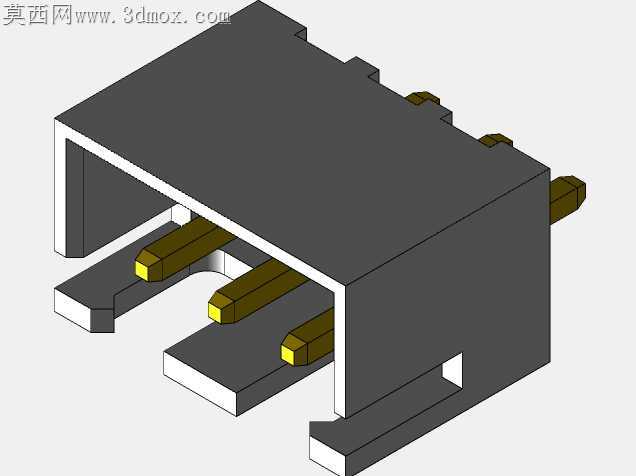

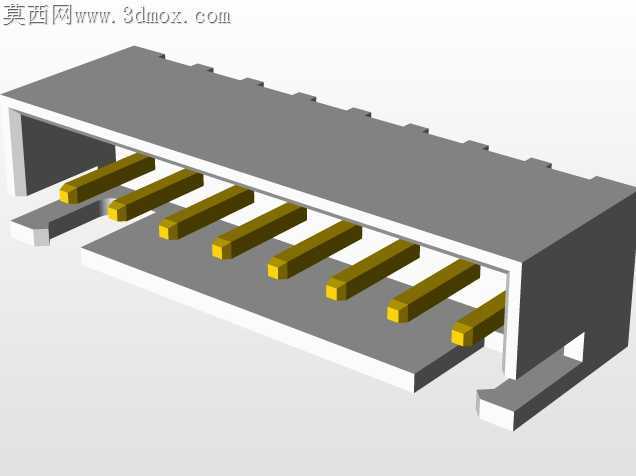

在电子制造与电气互联领域，板装连接器是实现PCB板间、板与外设间信号与电力传输的核心基础元件，广泛应用于消费电子、工业控制板卡、通信设备、电源模块等各类需要板级电气连接的场景，承担着固定连接、信号导通、抗外力松脱的关键作用，其安装适配性、接触可靠性直接决定了整套电子设备的运行稳定性。本次呈现的CWF系列连接器为直插式板装组件，适配PCB板上的通孔焊接安装场景，整体采用白色绝缘塑壳搭配镀金接触插针的经典结构，塑壳采用耐高温绝缘工程塑料注塑成型，具备优异的介电性能与焊接耐温能力，能够耐受波峰焊、回流焊过程中的高温冲击，不会出现壳体变形、引脚移位等问题。该系列连接器覆盖不同针数规格，可适配不同通道数的信号传输需求，插针采用黄铜基材表面镀金处理，具备极低的接触电阻与优秀的抗氧化能力，能够保证长期使用下的导通稳定性，避免接触不良导致的信号中断、压降过大等问题。从设计思路来看，该系列连接器采用固定高度的直插结构，安装后相对于PCB板面的高度保持统一，不会出现高度偏差导致的装配干涉问题，塑壳两侧设置有防呆与卡扣结构，能够在对接时引导公母端准确对位，插合后卡扣可提供足够的保持力，避免设备运行过程中受振动、冲击影响出现接插件松脱的情况。在安装边界方面，该系列连接器的引脚间距遵循标准接插件间距规范，引脚长度适配常规厚度PCB板的通孔焊接要求，塑壳底部与PCB板面贴合的位置设置有定位凸台，能够在插件工序中快速对准PCB板上的安装孔位，提升SMT或手工插件的装配效率，不同针数规格的塑壳宽度随针数递增，长度方向的安装尺寸统一，可在PCB板卡设计时灵活排布，适配不同的板内空间布局需求。在实际应用中，该类连接器可用于板卡间的低压信号传输、小电流电力供给场景，塑壳的绝缘隔离结构能够将相邻插针完全分隔，避免相邻引脚间出现爬电、短路风险，插针的焊接端采用直插结构，焊接后与PCB焊盘结合强度高，能够承受一定的插拔力而不会出现焊盘脱落、引脚弯折的问题，整套组件的结构设计充分考虑了电子组装产线的工艺要求，既能够满足手工焊接的小批量试制需求，也适配自动化插件设备的批量生产要求，在各类板级电气互联场景中都能提供稳定可靠的连接表现。
