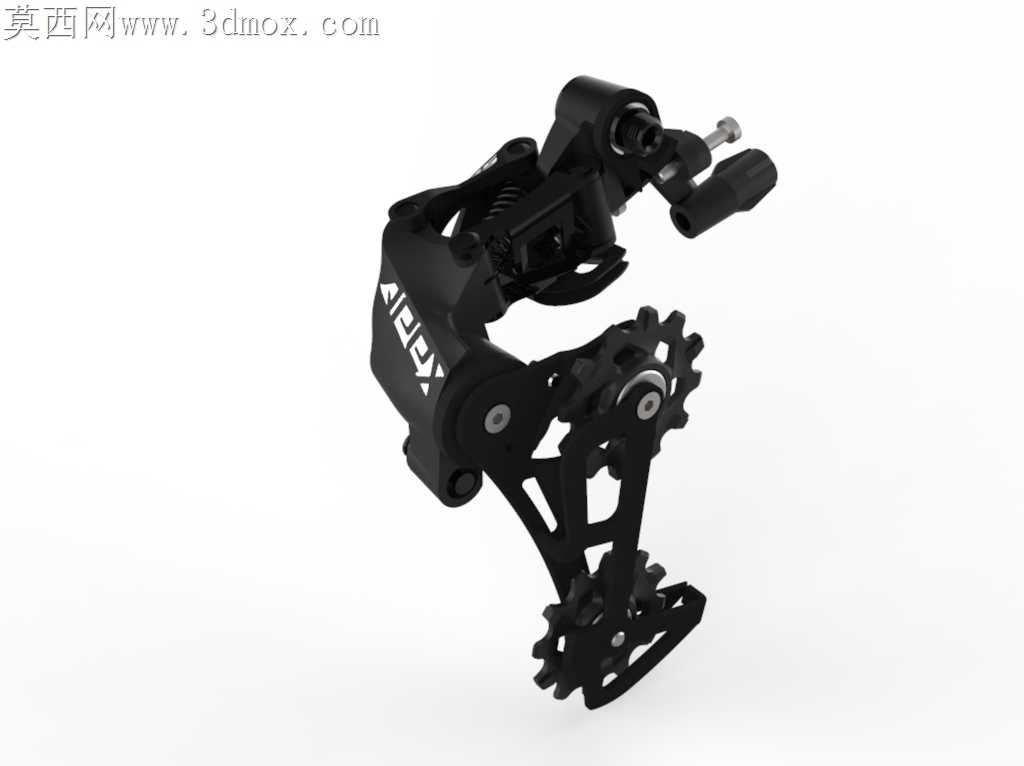

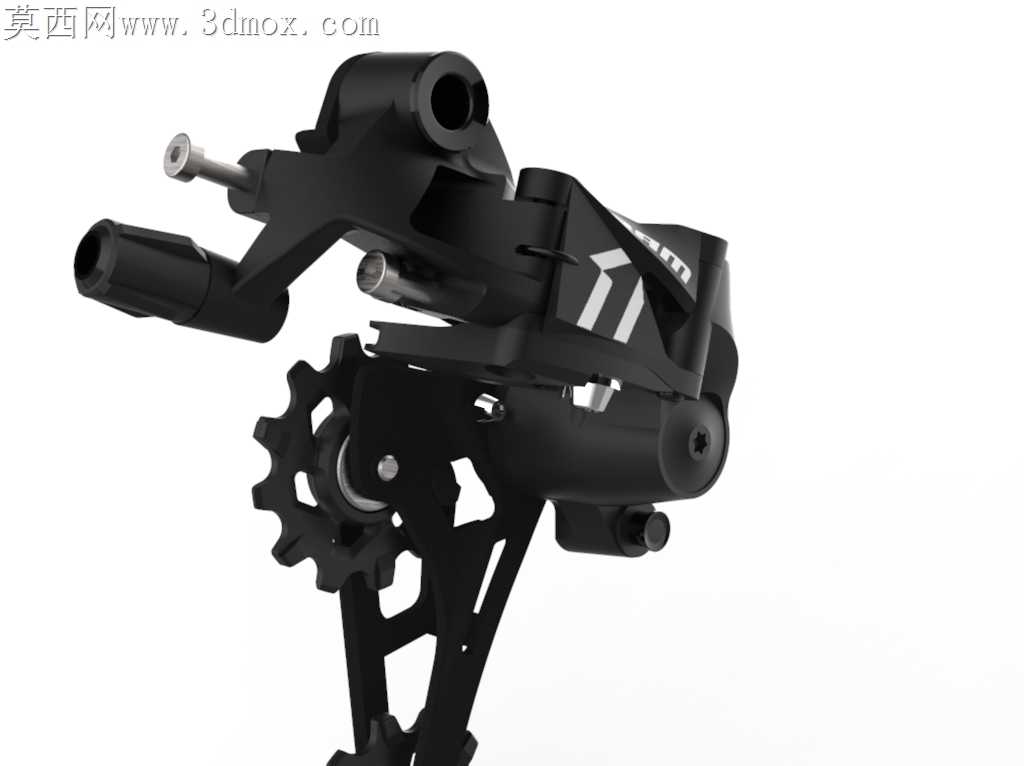

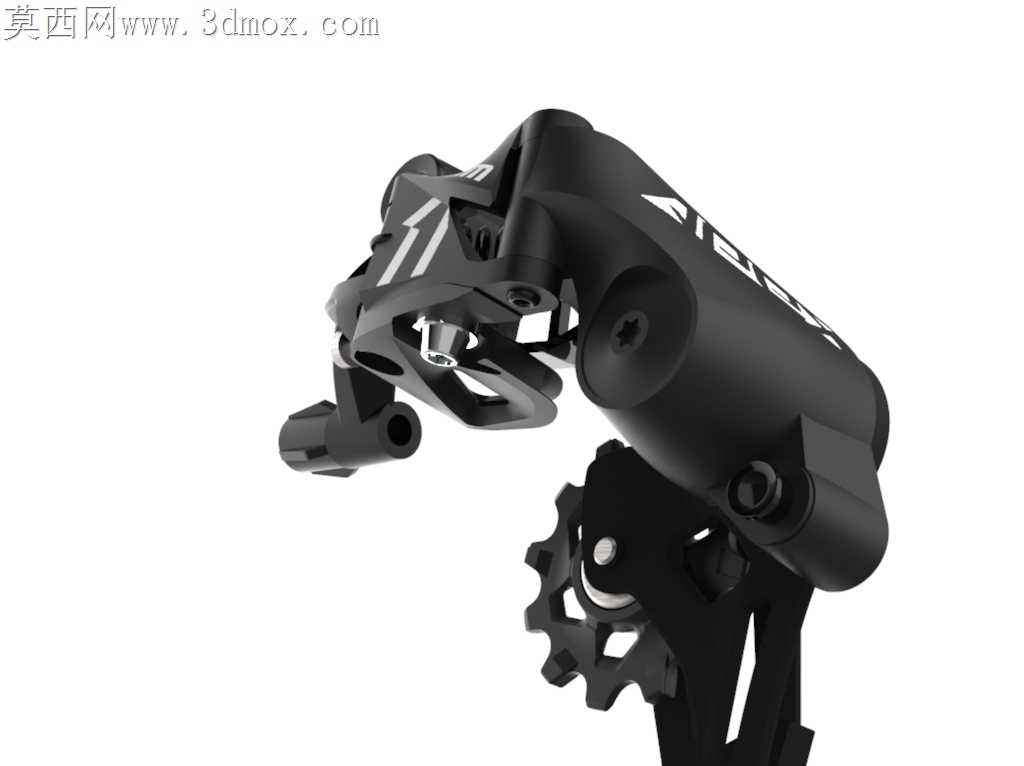

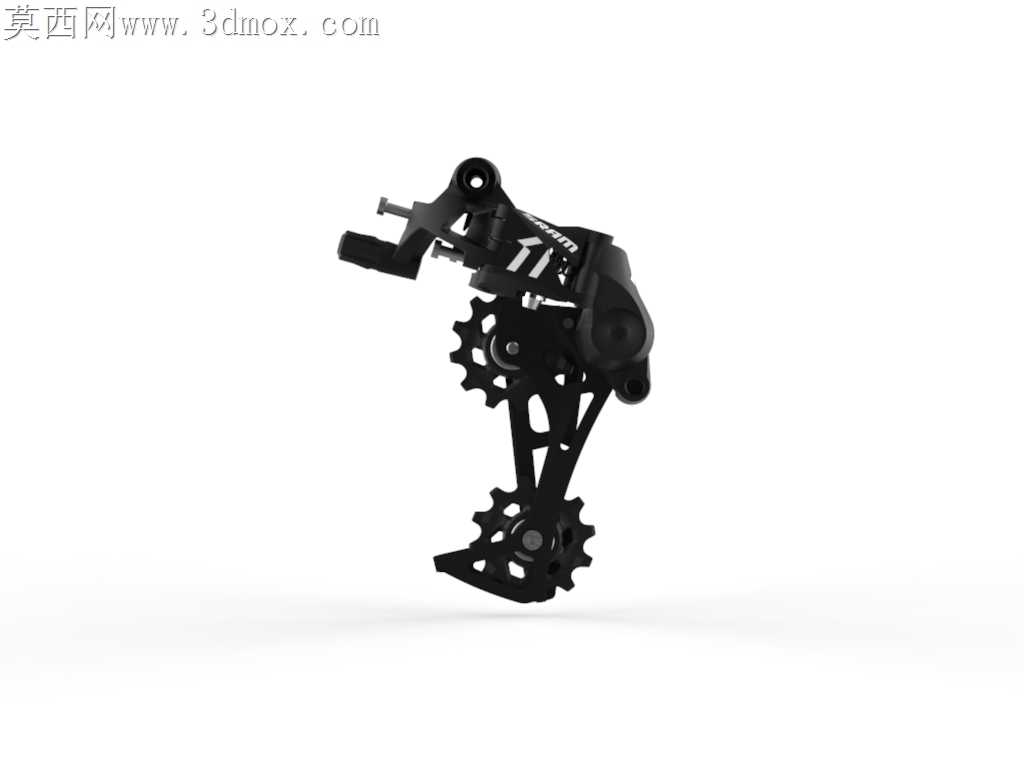

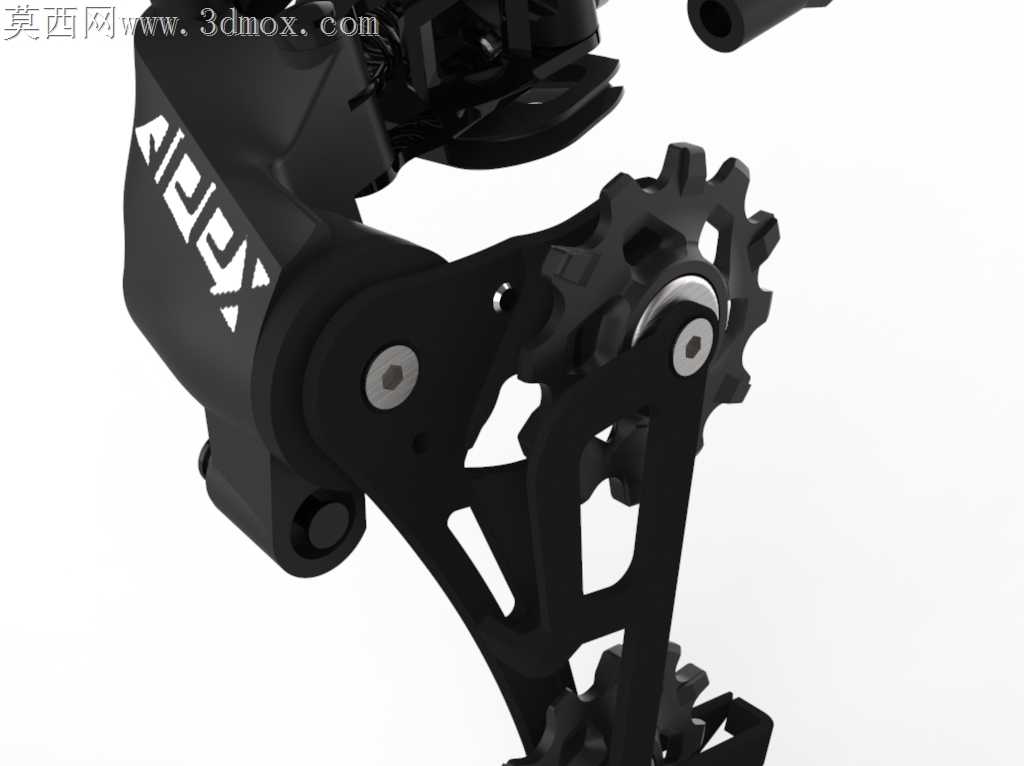

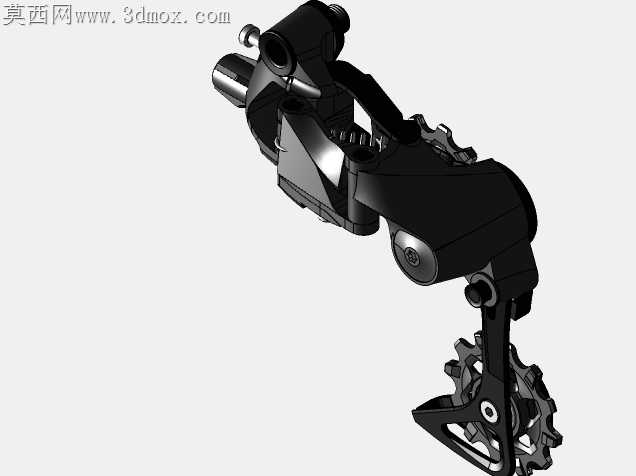

SRAM Apex1长保持架11速自行车后拨传动结构

该三维结构对应砾石公路骑行场景下的自行车后变速传动执行部件，主要承担骑行过程中链条张紧、不同飞轮片间的链条导向切换功能，适配1x11速单盘传动系统，能够在复杂非铺装路面骑行时维持稳定的链条张力，避免颠簸路况下链条跳齿、脱落的问题，保障长距离越野骑行过程中传动系统的可靠性。从功能特性来看，这款长保持架后拨拥有更大的链条包裹容量，能够兼容更大齿比范围的飞轮，满足爬坡、高速巡航等不同骑行工况下的齿比切换需求，保持架的结构设计经过优化，对链条的限位角度经过反复调校，在变速过程中能够精准引导链条移动至目标飞轮片，变速动作干脆利落，减少变速过程中的链条摩擦与异响。在设计思路上，该结构优先考虑户外复杂骑行环境下的耐用性，主体连杆结构采用高强度轻量化材质构型，各转动枢轴位置预留了标准轴承安装位，既能够降低部件整体重量，又可以长期抵御泥水、沙尘的侵蚀，维持转动部位的顺滑度；导板部分采用镂空几何设计，在保证结构强度的前提下尽可能削减冗余重量，同时优化了导轮的安装位置，上下导轮的间距经过精准测算，能够在全飞轮齿比范围内维持合适的链条张力，避免链条过度张紧带来的传动阻力增加，或是张力不足引发的链条晃动。从安装边界来看，该后拨采用自行车行业标准的尾钩安装接口，安装孔位尺寸匹配主流公路、砾石车架的尾钩规格，安装后整体外伸尺寸经过控制，在越野骑行过程中能够减少路面障碍物对后拨的磕碰概率，导轮的齿形设计适配11速专用链条，啮合间隙控制在合理范围，既能够保证传动啮合的顺畅度，又能降低链条与导轮齿间的磨损速率。整体结构的传动尺寸还原度极高，保持架的转动角度范围、各连杆的运动行程都完全参照实物参数搭建，可用于自行车传动系统的装配模拟、变速动作运动仿真，也可为骑行配件的改装优化、维修替换提供精准的结构参考。
