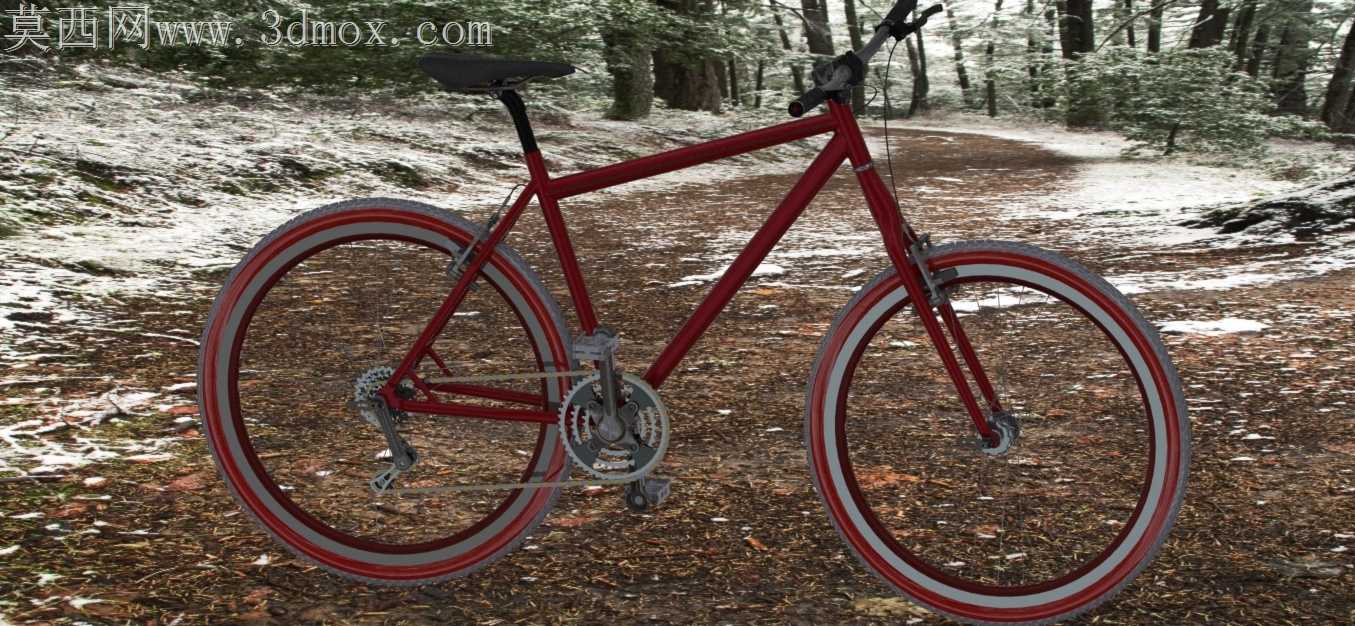

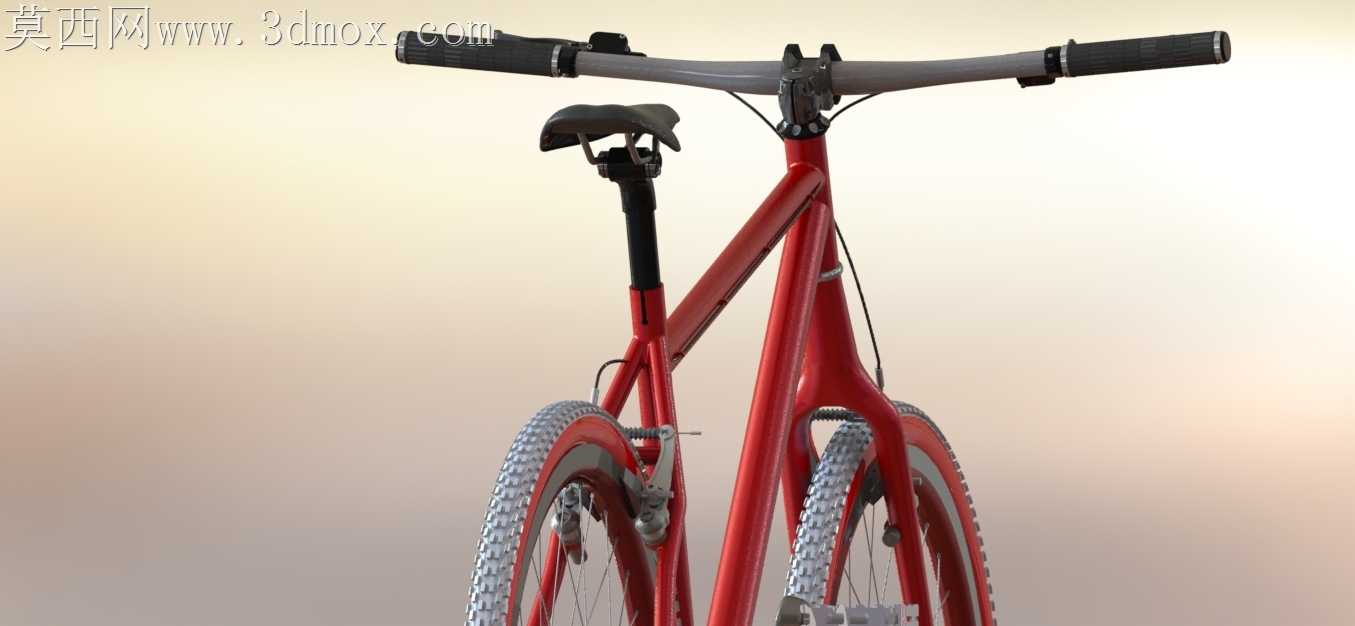

红色城市通勤自行车后轮传动结构设计

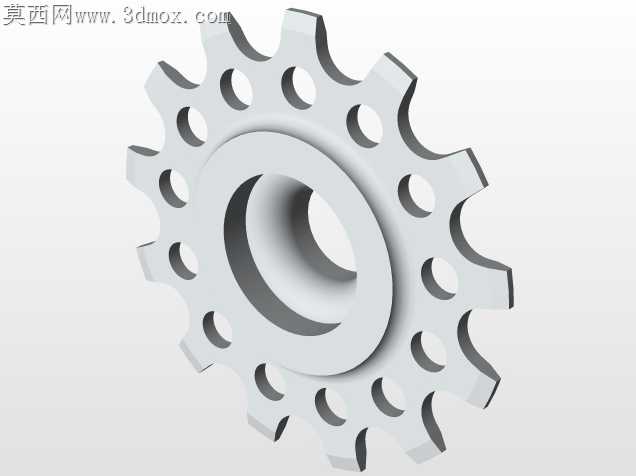

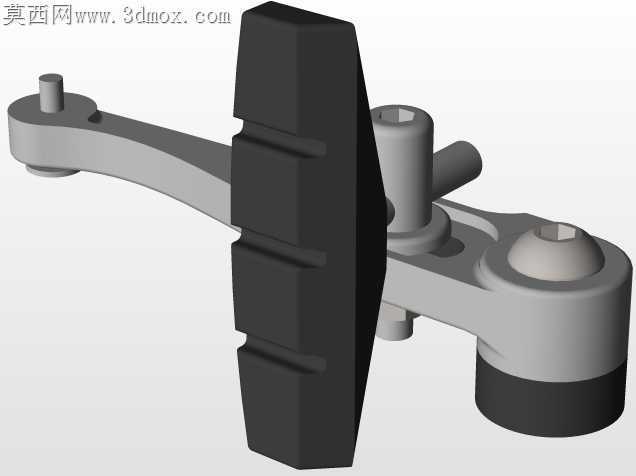

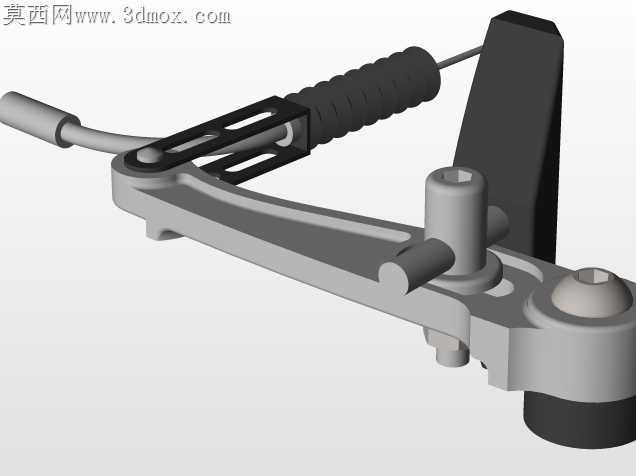

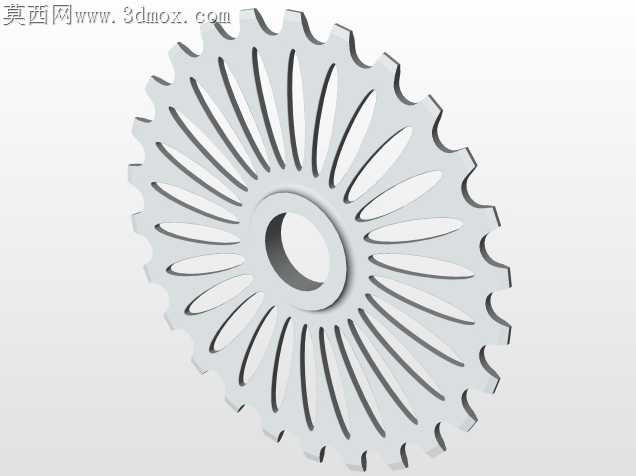

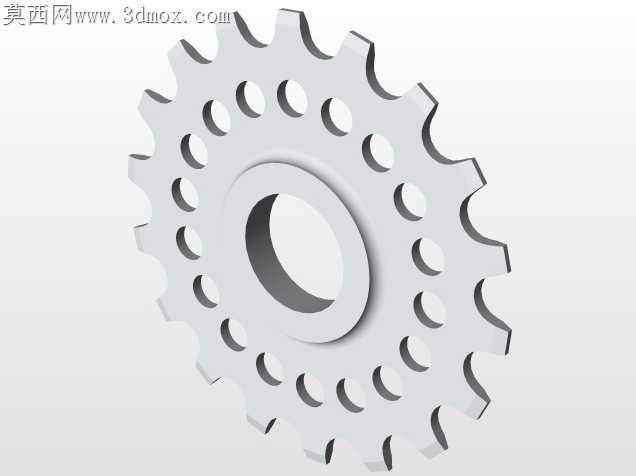

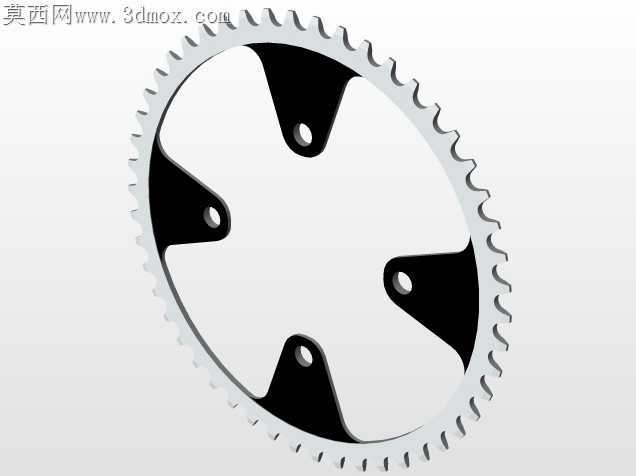

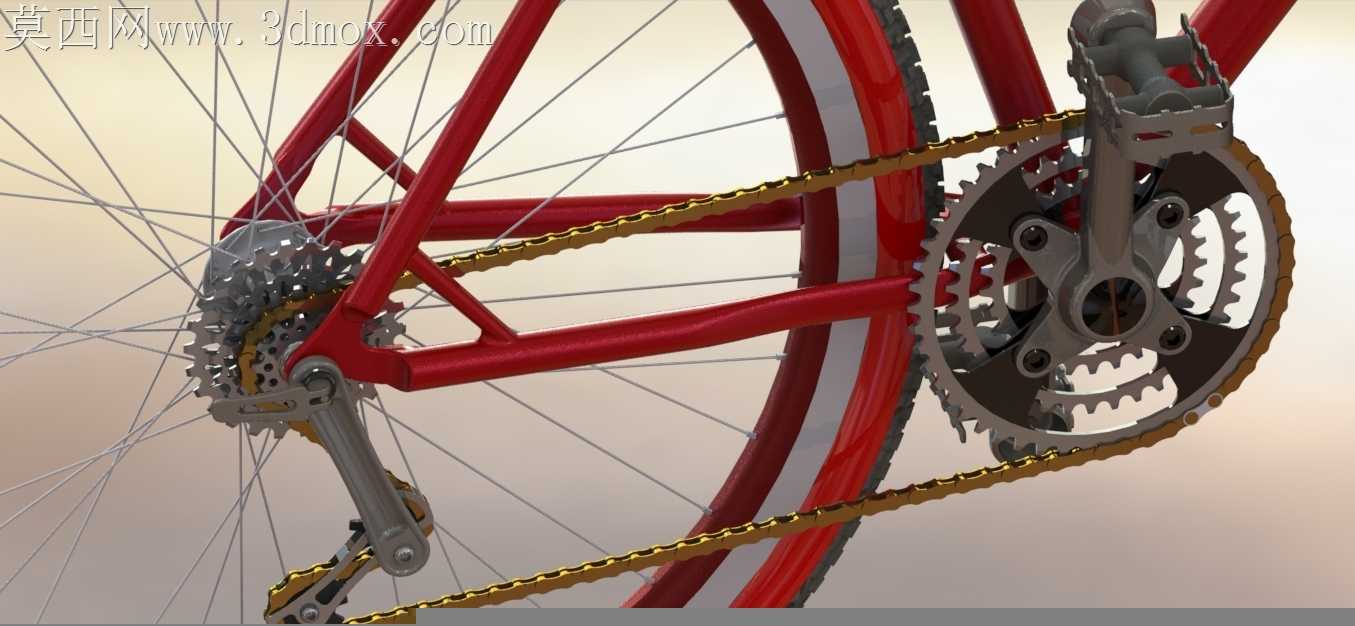

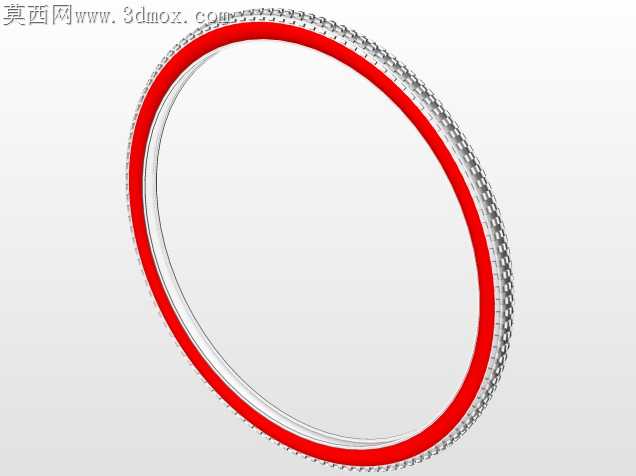

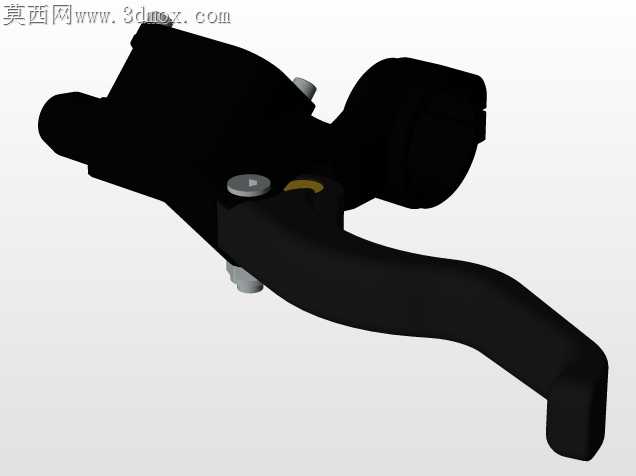

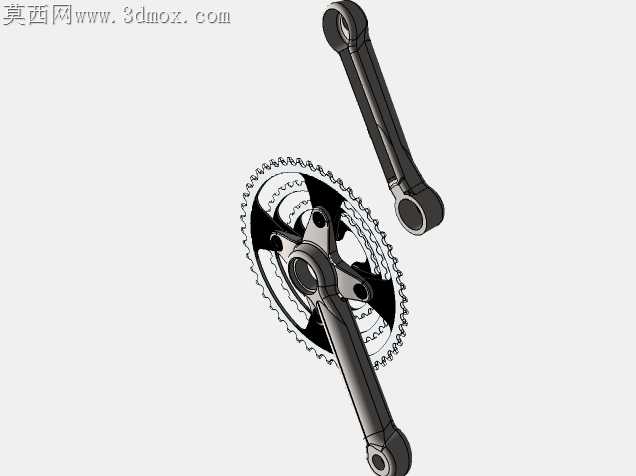

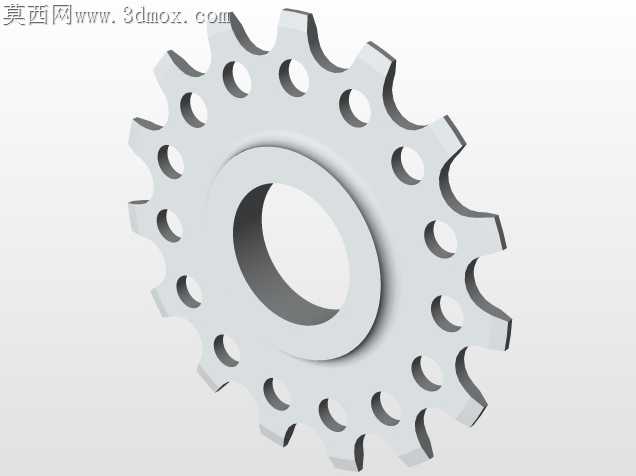

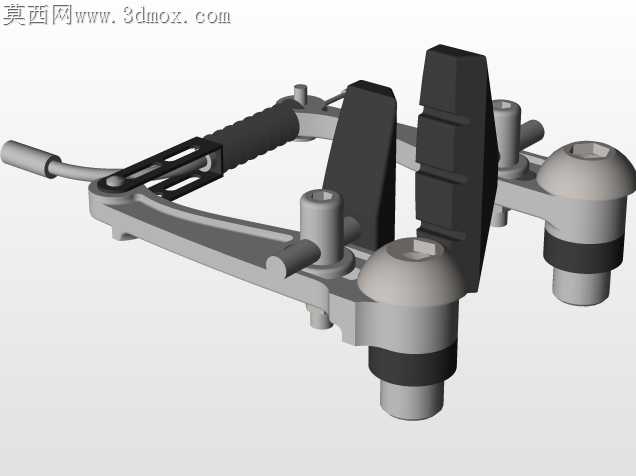

该结构为城市通勤自行车的后轮驱动与制动集成总成，是整车上实现动力传递、行进承载与减速停靠的核心功能单元，广泛适配日常短途代步、城市休闲骑行类的民用自行车产品，可满足平坦铺装路面、缓坡城市道路的日常通行使用需求，适配普通成年使用者的常规骑行工况。从实际用途来看，该总成承担了骑行过程中三大核心功能：一是动力传导，将骑行者踩踏牙盘输出的扭矩通过链条传递至后轮飞轮，带动轮组旋转实现车辆向前行进；二是承载支撑，通过轮组辐条的均匀受力分配，承接骑行者与车身的整体载荷，配合轮圈与外胎缓冲路面微小颠簸，保障骑行过程的平稳性；三是制动减速，集成在后叉位置的夹器结构可在捏下刹车手柄时抱紧轮圈侧边，通过摩擦力实现车辆减速与停靠，应对城市路口、人流密集区域的频繁启停需求。从功能特性来看，该结构采用单速传动配置，省去了变速拨链、多片飞轮的复杂结构，整体故障率低、维护成本极低，非常适合日常高频次短途通勤的使用场景；轮组采用红色涂装钢制轮圈搭配等径钢丝辐条，辐条采用交叉编法排布，在控制整体重量的同时保障了轮组的径向与侧向抗形变能力，搭配带防滑胎纹的橡胶外胎，可在湿滑路面提供足够的抓地力，避免骑行过程中出现侧滑风险；传动部分采用标准节距滚子链条搭配钢制链轮与飞轮，齿形经过适配修型，传动过程顺滑无卡滞，动力传递损耗小，骑行时踩踏发力反馈直接。从设计思路来看，整体结构优先兼顾实用性与耐用性，后叉采用双管平行排布的结构形式，为后轮安装预留了充足的空间，同时在后叉末端设计了水平可调的安装槽位，可通过调整后轮轴的前后位置张紧链条，无需额外加装张紧轮即可避免链条松脱晃动；刹车夹器的安装位直接集成在后叉桥位置，安装定位基准统一，装配时无需额外调整即可保证刹车块与轮圈的对齐精度，降低生产装配的调试难度。从外形尺寸与安装边界来看，该后轮总成轮径适配常规26寸城市自行车规格，轮组整体宽度控制在130mm以内，可适配绝大多数民用城市自行车的后叉开档尺寸；链轮与牙盘的中心距保持在标准单速自行车的链条长度适配范围内，安装时无需对车架结构做额外改动即可直接适配；刹车夹器的安装孔位采用标准民用自行车夹器安装尺寸，替换维修时可直接匹配市售常规通用刹车配件，后期维护更换的配件获取成本极低。
