巧克力生产用倾斜式皮带输送装置

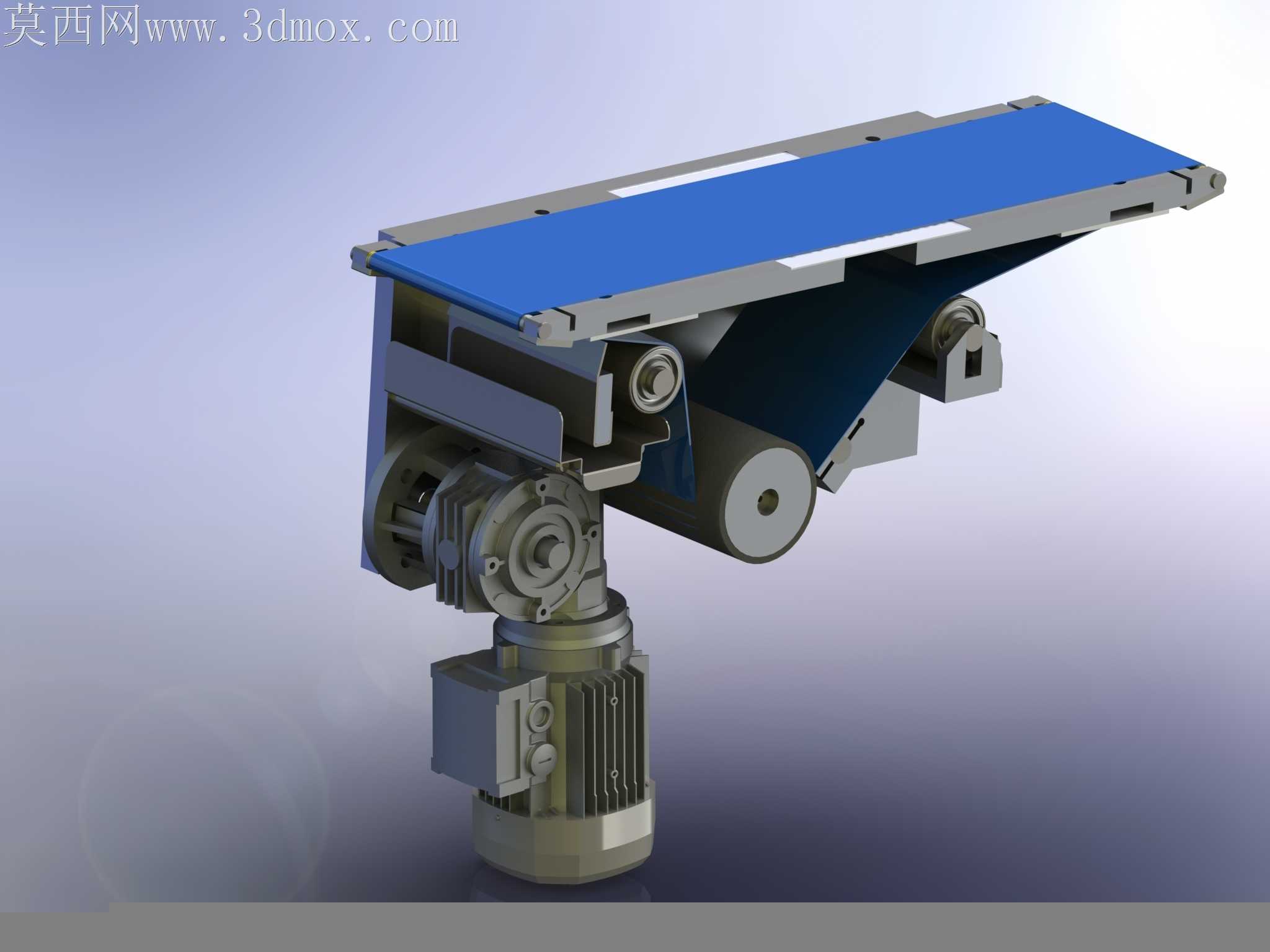

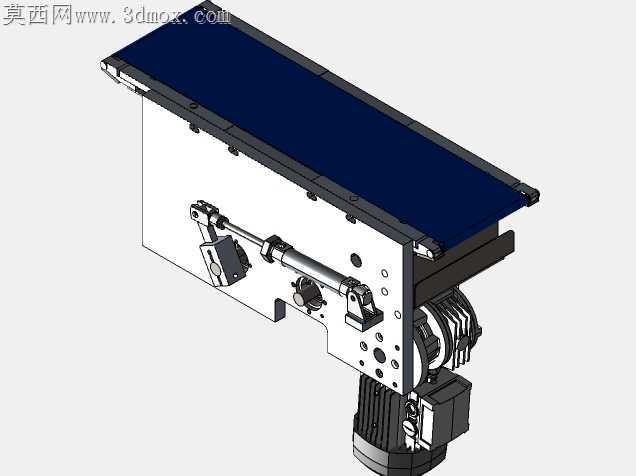

这款倾斜式皮带输送装置主要面向食品包装生产场景设计，尤其适配巧克力类规整小型食品的生产流转环节，可布置在巧克力冷却成型工位与外包装工位之间，完成成型巧克力的平稳转运输送，也可对接枕式包装机、装盒机等包装设备的进料端，实现生产工序间的物料自动衔接，替代人工转运过程中可能出现的物料磕碰、污染问题，满足食品生产车间的卫生输送要求。设备采用悬臂倾斜式布局设计，输送面为蓝色食品级耐磨皮带，皮带表面平整光滑，不会对巧克力表层的涂层、装饰造成刮蹭损伤，倾斜角度经过合理测算，既可以满足不同工位间的高度差衔接需求，又能保证巧克力在输送过程中不会出现下滑、移位的情况，输送速度可通过配套的减速驱动单元进行调节，适配不同节拍的生产线运行速度。驱动部分采用立式蜗轮蜗杆减速电机直连驱动结构，省去了额外的链传动、带传动中间环节，传动效率更高，运行噪音更低，同时减速电机自带的自锁特性可以避免设备停机时皮带出现倒转，防止输送面上的物料滑落。机架部分采用钣金折弯焊接成型，整体结构紧凑刚性充足，安装时仅需固定底部的电机安装座即可完成设备固定，不需要额外搭建复杂的支撑机架，占用车间空间更小，适配现有生产线的改造升级需求。设备的输送面两侧设置有低矮的挡边结构，可防止输送过程中巧克力从皮带侧边掉落，皮带下方设置有密集的托板支撑，保证皮带承载巧克力时不会出现凹陷变形，输送全程平稳无颠簸。张紧机构设置在输送段的两端，可通过调节螺栓快速调整皮带的张紧度，日常维护时不需要拆解大量结构即可完成皮带更换、张紧调整操作，降低设备的后期维护成本。设备的安装边界预留了充足的对接空间，进料端可对接振动给料盘、冷却隧道出料口，出料端可直接延伸至包装机的进料料斗上方，不需要额外添加转接溜槽，避免巧克力在转接过程中出现磕碰碎裂的问题。整体结构没有卫生死角，所有钣金接缝处都做了圆弧过渡处理，日常清洁时可以直接用食品车间专用的清洁工具擦拭，不会积存物料残渣，符合食品生产设备的卫生设计规范。
