610mm幅宽工业皮带输送设备结构设计

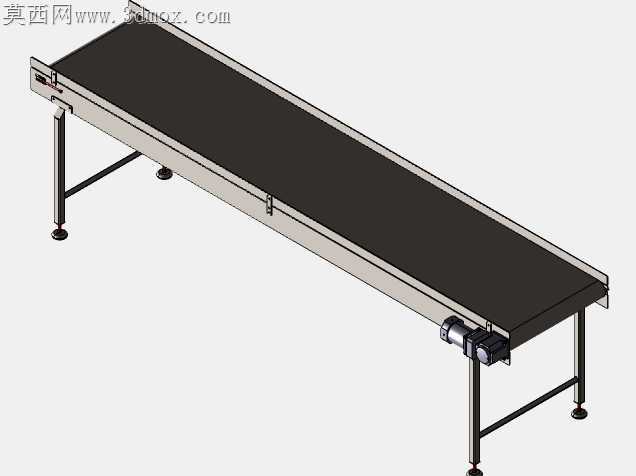

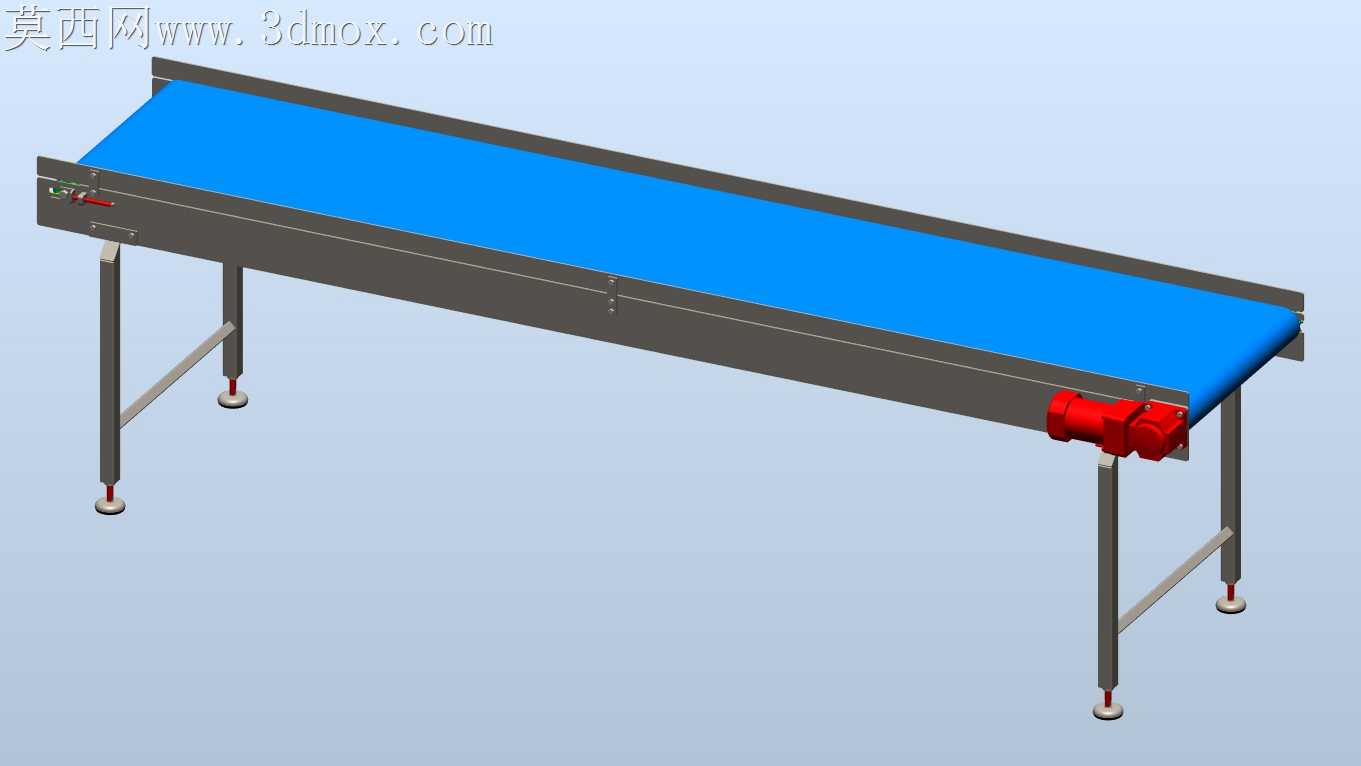

这款610mm幅宽的带式输送设备，主要面向轻工制造、电子装配、食品包装、仓储分拣等生产场景的物料转运需求，可衔接上下游生产工位完成散料、成件包装货品、小型加工零部件的水平方向连续输送作业，替代传统人工搬运模式，大幅降低车间内物料周转的人力消耗，提升整条产线的流转效率。设备采用平直带面的水平布局设计，机架主体采用标准型材焊接成型，整体结构刚性充足，长时间重载运行下不会出现框架形变问题；四条支撑腿搭配可调节脚杯结构，可根据现场地面平整度调整支腿高度，适配不同安装基面的水平度要求，支腿间加装横向斜撑结构，进一步强化机架整体稳定性，避免设备运行过程中出现晃动偏移。驱动端采用侧装式减速电机直连驱动辊的结构设计，传动路径短、动力损耗低，可提供稳定的运行扭矩，带动蓝色PVC输送皮带平稳运转，皮带张紧结构集成在机架两端的辊组安装位，无需额外拆解机架即可快速完成皮带张紧度调整，日常维护操作十分便捷。设备有效输送幅宽为610mm，可适配最大宽度600mm以内的各类载具与货品输送，整体安装边界紧凑，支腿高度可根据现场工位需求做适配调整，既可以独立作为单段输送单元使用，也可以多段拼接组成长距离输送线，或是搭配转弯机、提升机等设备组成复杂的物料输送系统。带面两侧无突出挡边结构，可适配双侧上下料的作业场景，操作人员可从设备两侧完成货品的取放操作，适配装配线、包装线等需要双侧人工介入的生产工位需求；设备整体外观简洁规整，外露部件均做了钝化处理，无尖锐凸起结构，可满足车间安全生产的防护要求，运行过程中噪音低、运转平稳，不会对车间作业环境造成额外干扰。
