带插头IP44等级内置工业插座结构设计

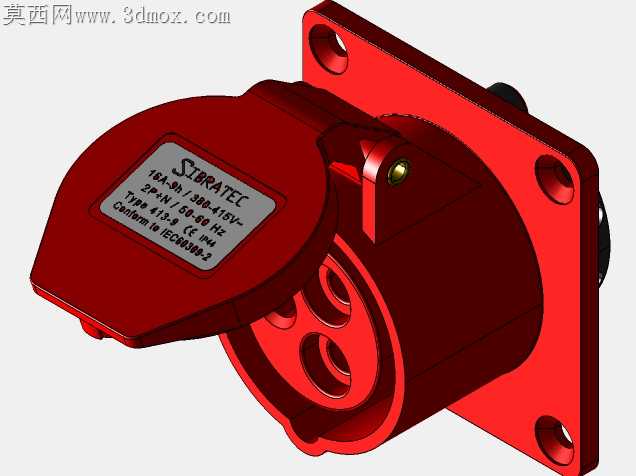

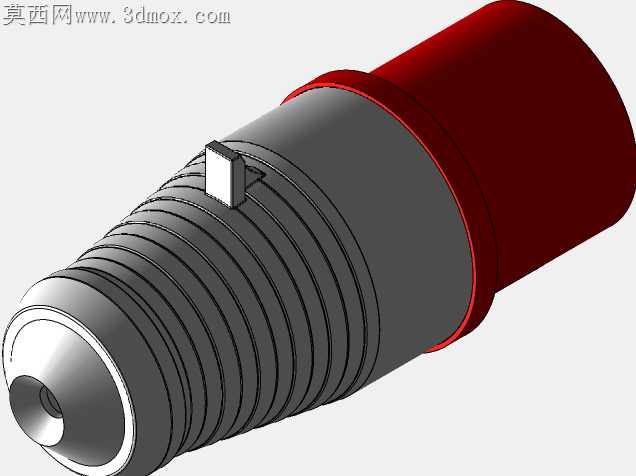

车间现场临时取电场景里，普通外露插座常因金属碎屑飞溅、切削液泼溅出现接触片氧化短路，插拔次数稍多还会出现插头松脱断电的问题，这款内置插头的插座结构恰好对准这些现场痛点做了针对性的结构适配。防护等级做到IP44的核心，不是靠外盖打一圈密封胶这么简单，插座基座和插头嵌合的止口位置做了0.8mm宽的环形错位挡边，挡边边缘做了15度的导向斜角，既不会因为公差累积出现插头插不到位的情况，又能挡住直径1mm以上的金属碎屑从接缝处掉入内部，日常飞溅的切削液落到接缝处会顺着挡边的导流斜面流到插座壳体外，不会渗到接触片位置。内置式的插头容纳腔没有做等壁厚设计，接触片固定位的壁厚比腔体侧壁厚1.2mm，这个厚度差是特意留的，注塑成型时这个位置的冷却收缩率和侧壁保持一致，不会出现内壁缩凹导致接触片安装偏移的问题，毕竟接触片只要偏移0.3mm，插头插入时就会出现单边受力，长期插拔会让接触片弹性失效，出现接触不良打火的隐患。插套的夹持结构没有用常见的单片弹片结构，改成了对称的双弧面夹持片，两片弹片的预紧力控制在12N到15N之间，这个力度区间里，插头插入时的手感不会太涩，插拔寿命能比普通结构高40%左右，哪怕现场工人戴劳保手套插拔，也不会出现插头插不到位的情况。腔体内部的走线槽做了错位的压线结构，导线接入后不需要额外打胶固定，压线筋位会把导线外皮牢牢压住，哪怕现场拖拽导线，受力点也是外皮位置，不会扯到内部的接线端子，避免出现导线松脱的短路风险。壳体表面没有做多余的防滑纹路，只在插头插拔的受力位置做了三道浅凹槽，凹槽深度控制在0.5mm，既不会积灰积油污，日常清洁的时候用抹布一擦就能干净，又能给插拔操作提供足够的摩擦力，不会因为手上沾了油污出现打滑。2P+T的极位布局做了防呆设计，接地极的插套比另外两个载流插套长2mm，插头插入时接地极先接通，拔出时最后断开，哪怕出现误操作带电插拔，也能先形成接地保护，避免操作人员触电。整个结构没有多余的装饰性特征，所有的壁厚变化、筋位设置、角度设计全是围绕现场加工、装配、使用的实际需求做的取舍，没有为了外观好看增加不必要的曲面，也没有为了省料削减关键受力位置的厚度，拿到车间现场做试装测试时，一线装配工人不需要看说明书就能完成接线安装，插拔手感和防护性能都能满足车间复杂工况的使用要求。
