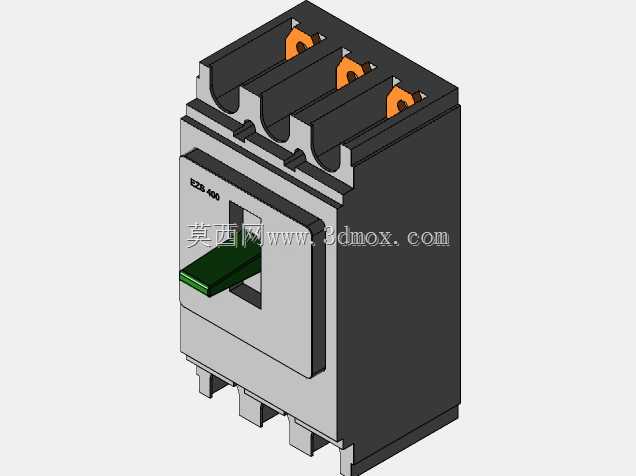

施耐德EZS系列400A三极塑壳断路器结构

　　这款塑壳断路器的三维建模完全还原了实物的装配逻辑与结构细节，建模过程中优先考虑了低压配电场景的实际安装需求，从进线端的接线端子结构到操作手柄的行程限位，每一处特征都对应现场安装与运维的实际痛点。在工业厂房低压配电、商业建筑总进线回路、设备动力配电分支等场景中，这类400A三极塑壳断路器承担着过载保护、短路分断、线路隔离的核心作用，建模时特意还原了端子处的压线结构，方便设计人员在做柜内排布时核对电缆弯曲半径与接线空间，避免实际装配时出现端子与柜体横梁、相邻元器件干涉的问题。从设计思路来看，模型严格遵循实物的安装尺寸边界，底部的安装卡扣间距、本体的宽度深度高度都和实物保持一致，操作手柄的分合闸位置标识清晰，

　　灭弧室区域的外部壳体特征也做了还原，方便结构设计人员在做配电柜三维排布时，准确预留操作手柄的动作空间，以及灭弧室所需的安全散热间隙。不同于小型断路器的模块化拼接结构，这款塑壳断路器的本体为一体式壳体设计，三极进线端的橙色绝缘防护件特征完整，建模时保留了壳体表面的标识区域位置，方便设计人员在出工程图时对应标注产品参数位置。在设备选型配套阶段，这类三维模型可以直接导入配电柜体的总装配文件中，核对进出线铜排的弯折路径，确认铜排与断路器端子的连接孔位匹配度，提前规避铜排加工后孔位错位、间距不符的问题。模型的操作手柄做了分合闸两个极限位置的结构还原，设计人员可以模拟操作手柄动作时，与柜内门板、操作机构的干涉情况，

　　确认柜面操作开孔的位置与尺寸是否合理。壳体侧面的散热筋结构也按照实物做了等比例还原，在做柜内温升仿真时，可以直接提取模型的散热特征，不需要二次简化处理，提升仿真计算的准确度。底部的安装定位结构完全匹配标准导轨与螺栓固定两种安装方式的尺寸要求，不管是抽屉式配电柜还是固定式配电柜的安装场景，都能直接调用模型完成排布设计，不需要反复核对安装孔位尺寸。
