立式工业电动控制柜体结构设计

在工业现场的动力配电、产线控制单元部署场景中，这类立式封闭柜体是承载电气元件、提供防护隔离的核心载体，本次呈现的柜体结构针对车间多尘、存在偶发机械磕碰的工况做了适配设计。从实际落地用途来看，这类柜体可集中安置电池模组、控制回路面板、电动驱动模块等核心部件，将分散的电气元件整合在独立封闭空间内，既避免车间内金属碎屑、切削液飞溅侵入元件造成短路故障，也能通过带锁的单开门结构限制非授权人员触碰内部带电部件，满足车间安全生产的防护要求。

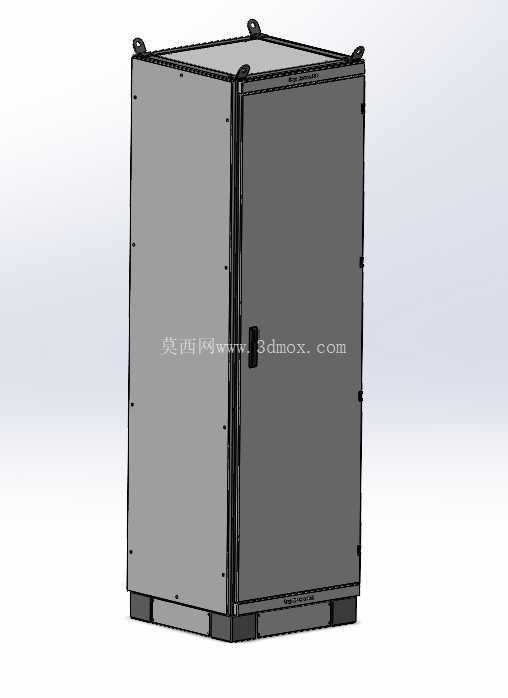

设计过程中优先考虑了现场安装与运维的便利性，柜体顶部设置的四个吊装吊耳，适配车间行车、手动葫芦的吊装作业需求，不管是新产线部署时的整柜吊装就位，还是后期老旧柜体的移位更换，都能直接通过吊耳完成起吊，不需要额外焊接吊装点位，避免焊接应力破坏柜体表面防护层。柜体底部采用加高的托盘式底座，一方面将柜体主体抬离地面100mm左右，隔绝地面清扫积水、潮气对柜体底部钢板的侵蚀，另一方面底座预留的叉车槽位，可配合手动液压叉车完成短距离移位，适配车间内部无行车区域的转运需求。

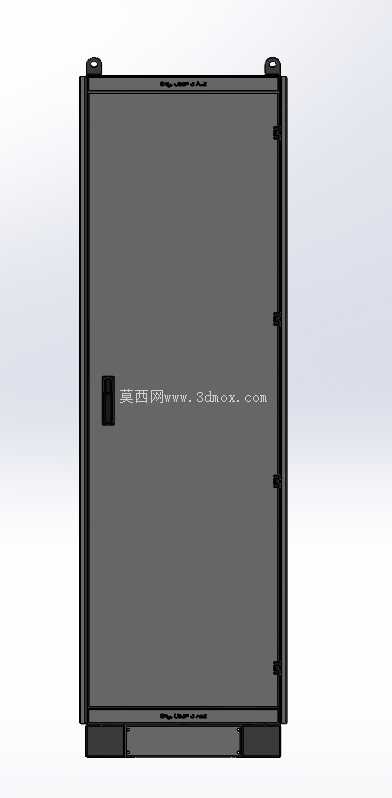

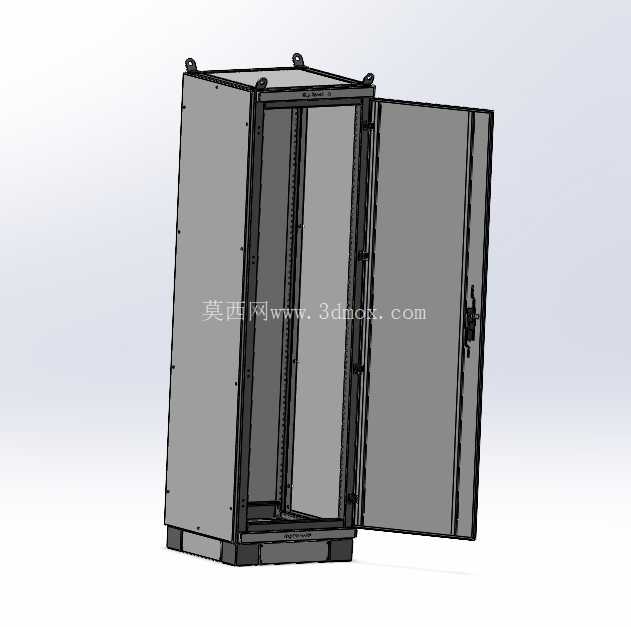

从功能结构来看，单开门的设计采用了多组隐藏式铰链连接，门体与柜体框架的贴合面加装了连续式密封胶条，关门后胶条被均匀压缩，可达到IP54级别的防护等级，满足普通机加工车间、冲压车间的防尘防溅水要求。门体上安装的嵌入式暗把手不突出柜体表面，避免车间内物料转运时被推车、工件勾挂造成把手损坏或门体变形。柜体内部预留了多组可调节的安装梁固定孔位，安装梁可根据内部元件的实际尺寸上下调整间距，不管是安置大尺寸的电池储能模组，还是排布多块小型的控制回路面板，都能灵活调整安装空间，不需要额外在柜体内壁钻孔，减少现场改制的工作量。

外形尺寸方面，柜体整体采用窄高型的立式布局，宽度控制在800mm、深度600mm、高度2100mm，这个尺寸边界刚好适配车间常见的设备间隙、立柱旁的闲置空间，不会占用过多的产线操作通道。柜体侧面的框架采用折边一体成型工艺，折边处做了圆角过渡，避免安装运维时锋利的钢板边缘划伤作业人员，同时框架上预留的均匀分布的固定孔，可用于安装线槽、导轨、接地铜排等辅件，所有孔位的位置都经过排布优化，避开了内部元件的安装干涉区域，安装时不需要反复比对避让。

在结构强度设计上，柜体框架采用1.5mm厚的冷轧钢板折弯拼接，门板采用2.0mm厚钢板，保证门体长期开关不会出现变形下垂，柜体表面经过磷化喷塑处理，耐油污、耐轻微剐蹭，适合车间复杂的使用环境。柜体底部预留的进出线开孔，都加装了橡胶护圈，线缆穿入时不会被钢板边缘割破绝缘层，同时开孔位置集中在底座区域，方便现场布线时统一整理线缆走向，配合柜内的线槽实现强弱电分离排布，减少信号干扰问题。

这类柜体的设计没有冗余的装饰结构，所有结构细节都围绕工业现场的实际使用需求展开，从吊装转运、现场安装到后期运维、元件更换的全流程都做了对应的结构适配，不管是用于冲压生产线的电动装置控制，还是作为车间局部区域的电池储能配电柜体，都能直接匹配安装需求，三维建模过程中所有的配合间隙、孔位间距都按照实际钣金加工的公差要求设定，导出的加工图纸可直接用于钣金下料、折弯、焊接工序，不需要二次调整尺寸参数。
