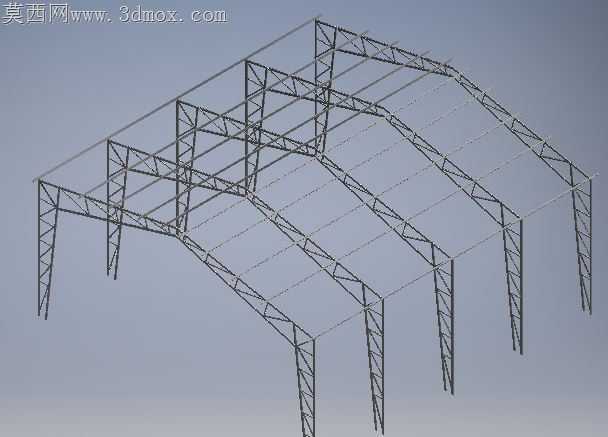

龙门主体框架承载结构设计方案

大跨度龙门承载结构在现场安装时，最常出现的隐患是立柱与横梁连接面的平面度偏差引发的应力集中，常规设计里直接将横梁端面与立柱翼缘板焊接的做法，在满载工况下很容易在焊根位置萌生疲劳裂纹，尤其是跨距超过十米的作业场景，横梁自重带来的下挠变形会持续拉扯焊缝，长期交变载荷下甚至会出现连接部位撕裂的故障。这套龙门结构在连接节点处做了内嵌式承力台设计，没有直接把横梁搭在立柱顶面焊接，而是在立柱内侧预留了带定位止口的承力凸台，横梁落位时先卡入止口完成径向定位，承力台的接触面做了铣平处理，配合0.2mm的公差带预留，既避免了安装时的错位偏差，也让横梁的竖向载荷直接通过凸台传递到立柱箱型结构内部，不用完全靠焊缝承担竖向剪力，焊道只需要承担横向水平力即可，大幅降低了焊缝的受力负荷。立柱底部的连接法兰没有采用常规的整块钢板切割工艺，而是在法兰与立柱筒壁的连接位置加了八块放射状分布的筋板，筋板的高度顺着立柱受力方向做了渐变处理，靠近法兰边缘的位置筋板高度更低，靠近筒壁的位置筋板高度更高，避免了筋板端部出现应力突变的问题，现场打地脚螺栓时，即使单颗螺栓的预紧力存在小幅偏差，筋板也能把局部压力均匀分散到整个筒壁截面，不会出现法兰局部变形翘曲的问题。横梁的截面没有采用等规格的箱型梁设计，而是在跨中位置做了腹板加厚，两端靠近立柱的位置适当减薄腹板厚度，同时在横梁内部每隔1.2米设置一道横向加劲肋，加劲肋的边角都做了圆弧过渡处理，没有留直角缺口，避免了行车行走时轮压反复作用下加劲肋端部出现疲劳裂纹。之前现场调试同类型结构时，曾出现过横梁下挠值超出允许范围的问题，这套结构在横梁预设了合理的上拱度，上拱值按照跨距的千分之一点五预留，刚好抵消满载时的下挠变形，不会出现吊重运行时滑车溜坡的问题。导轨安装面的位置预留了2mm的加工余量，等整体结构焊接完成、经过时效处理消除焊接应力之后，再一次性铣削导轨安装面，避免焊接变形导致导轨直线度超差，后期安装导轨时不用额外垫铜皮调整，大幅缩短了现场安装调试的周期。结构上的所有外露棱边都做了R3的圆角处理，没有尖锐的毛刺棱角，既避免了后期涂装时漆膜在棱边位置过薄过早锈蚀，也能防止现场安装维护人员磕碰受伤。
